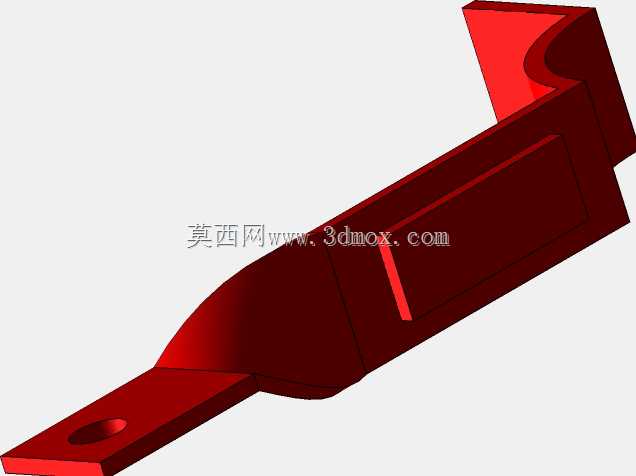

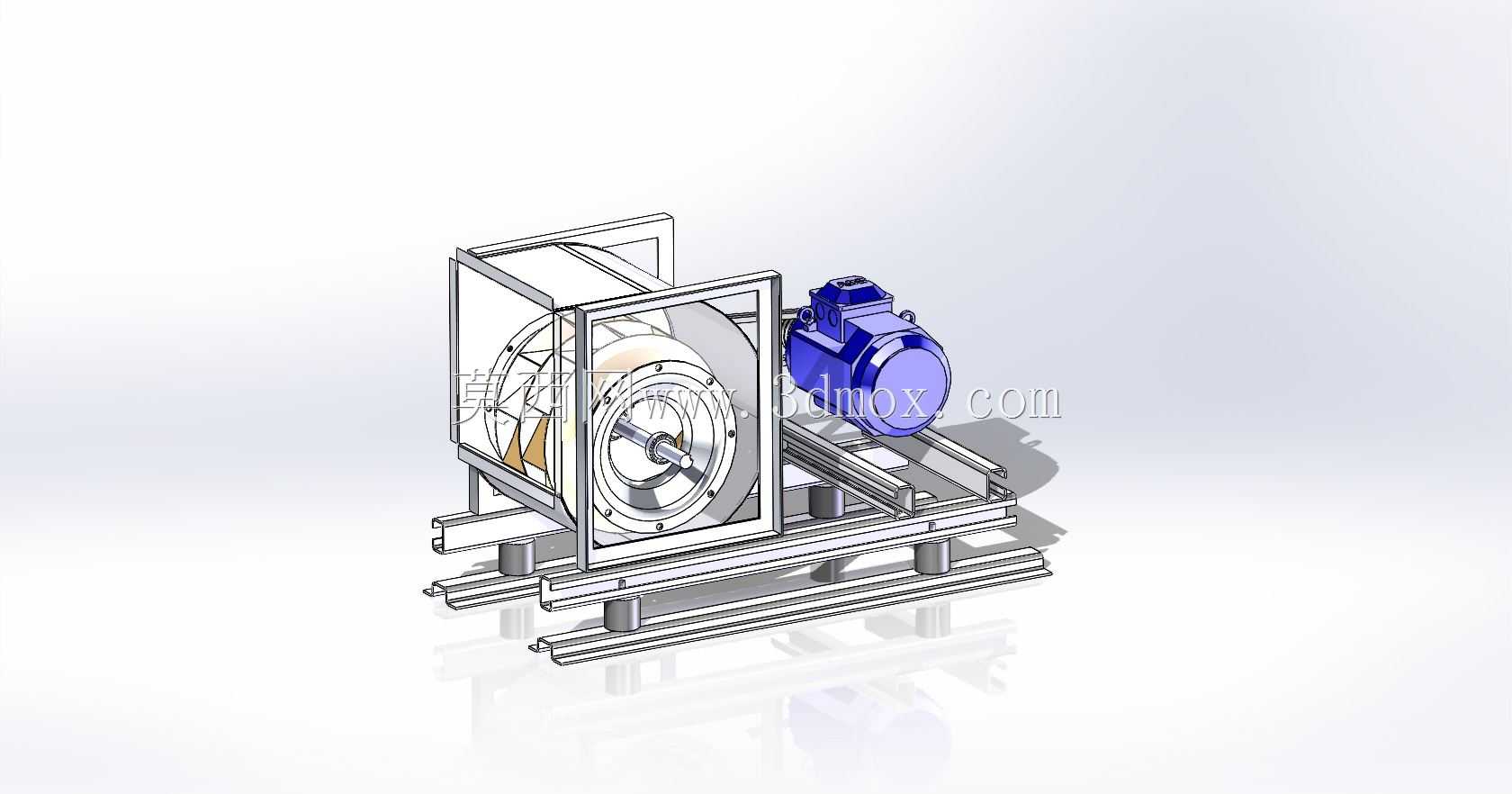

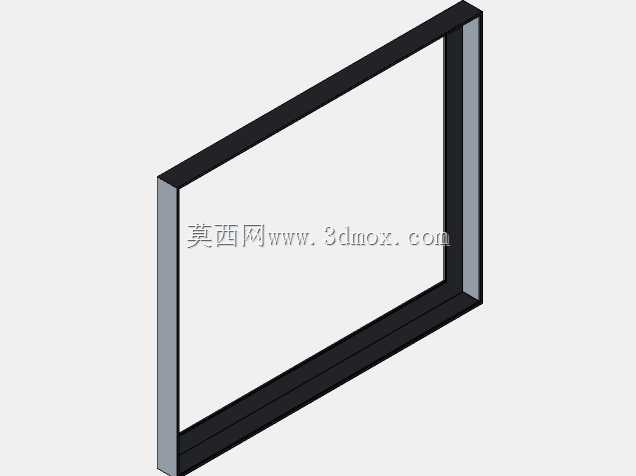

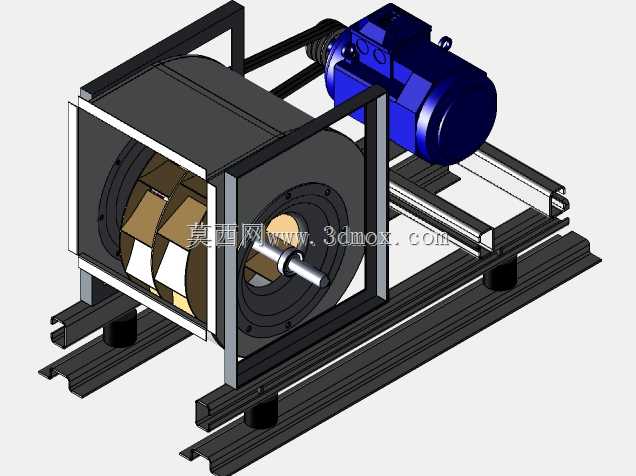

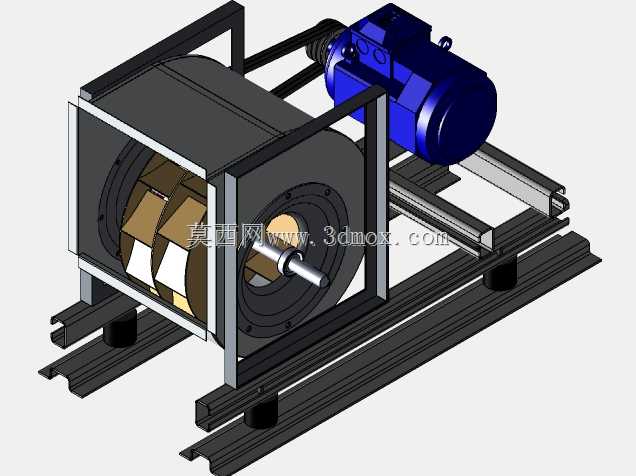

这套三维结构完整还原了工业场景常用的皮带传动式离心通风机总成,从结构布局来看,这类设备主要应用在厂房通风换气、工业除尘系统风源输送、生产车间废气收集、暖通空调系统送风段等场景,也可配套在粮食烘干、物料气力输送、涂装车间排风等生产线上作为核心风动力单元。不同于直联式风机的紧凑结构,该设计采用电机与风轮分体布置的形式,通过皮带轮传递扭矩,这种布局的优势在于可以根据实际风压风量需求灵活调整传动比,适配不同转速的风轮工况,同时电机远离风轮过流通道,在输送含一定温度、含少量粉尘的气体时,能避免电机直接接触高温或带尘气流,延长动力部件的使用寿命。

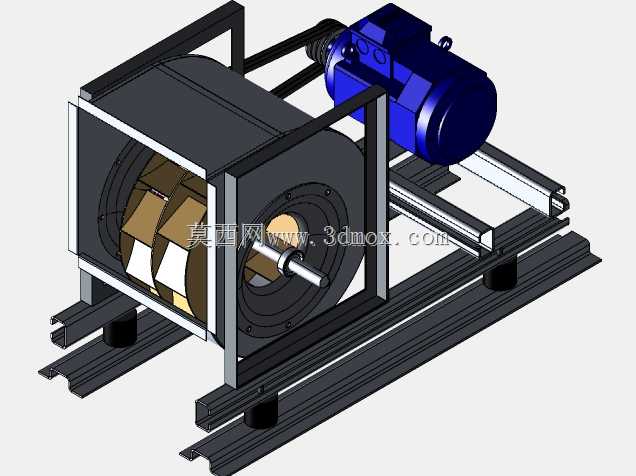

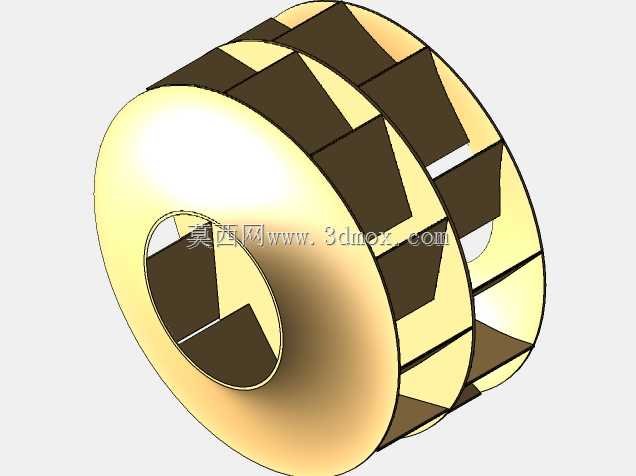

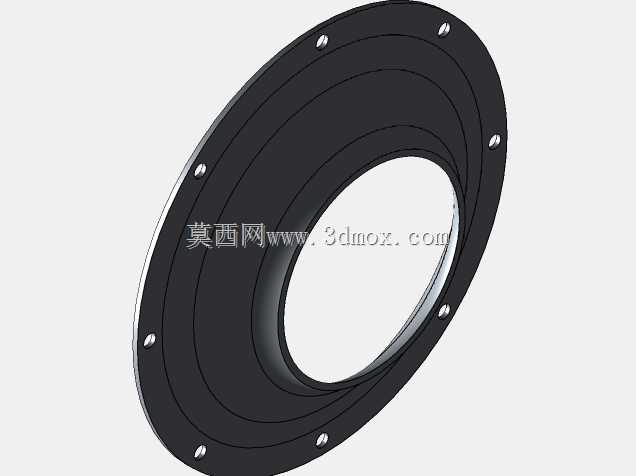

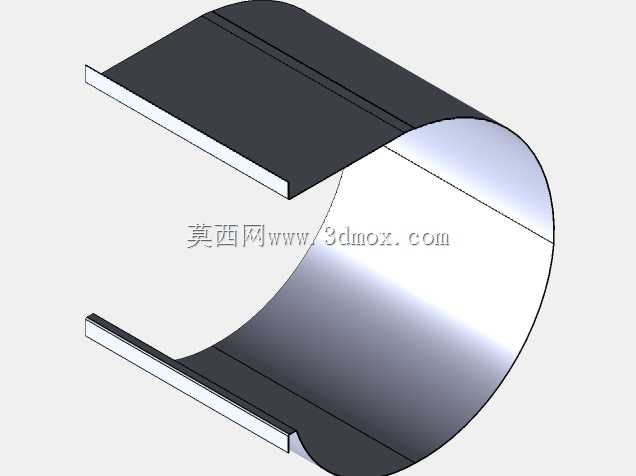

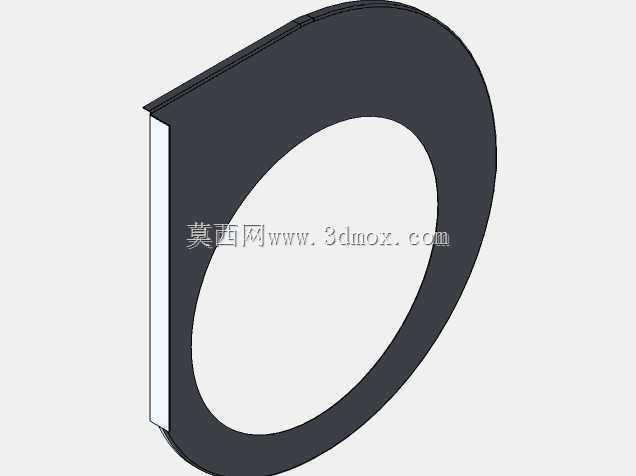

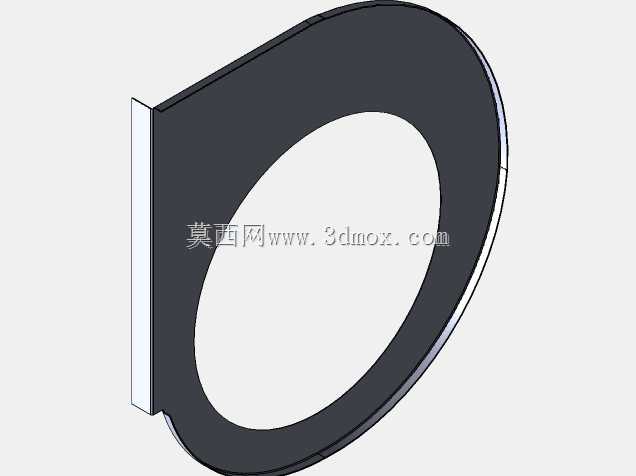

从结构组成拆解来看,模型完整包含了蜗壳风室、离心叶轮、传动轴承座、皮带传动副、驱动电机、共用底架、滑轨张紧机构、防护外罩几个核心部分。蜗壳采用钣金焊接成型的结构设计,型线按照对数螺旋线规律构建,能有效降低风轮出口的气流紊流损失,将叶轮甩出的高速气流顺畅导向出风口方向,蜗壳侧面开设的检修口可在不拆解整机的情况下完成叶轮清灰、轴承加注润滑脂的日常维护作业。叶轮采用后向板式叶片结构,叶片与轮盘、轮盖的连接位置做了圆弧过渡处理,既降低了气流流动阻力,也能减少叶片积灰的概率,适配多尘工况下的长期运行,叶轮整体做了动平衡校正的结构预留,安装位设置了定位止口,避免装配后出现偏心振动问题。

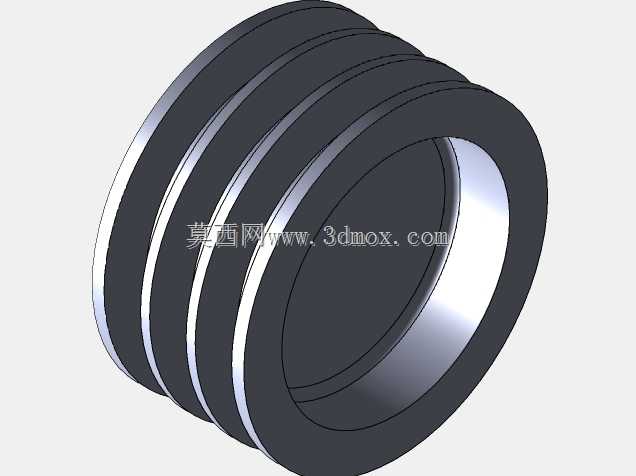

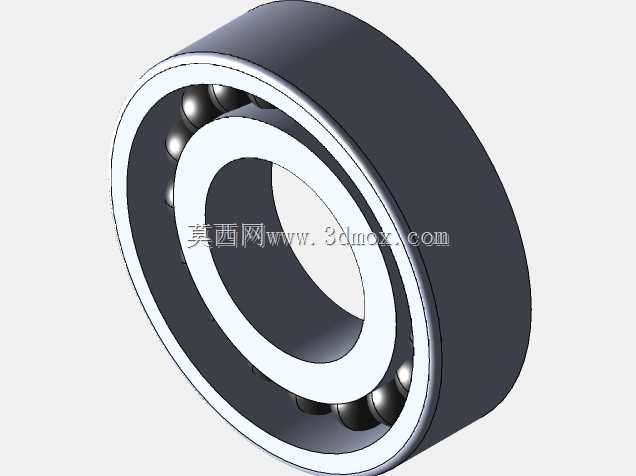

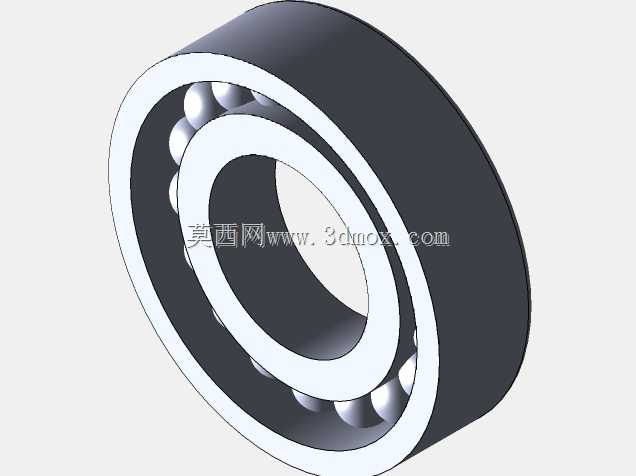

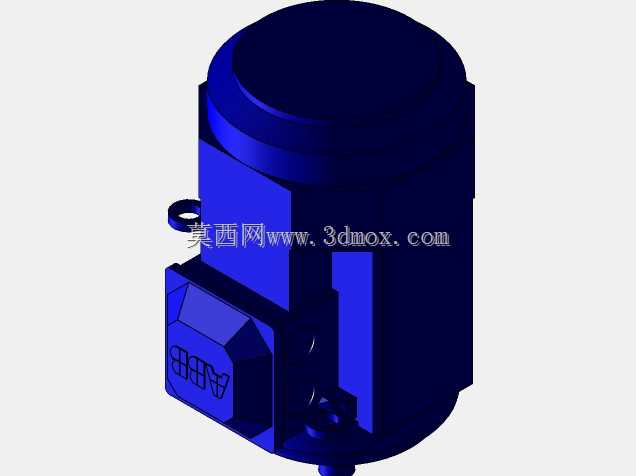

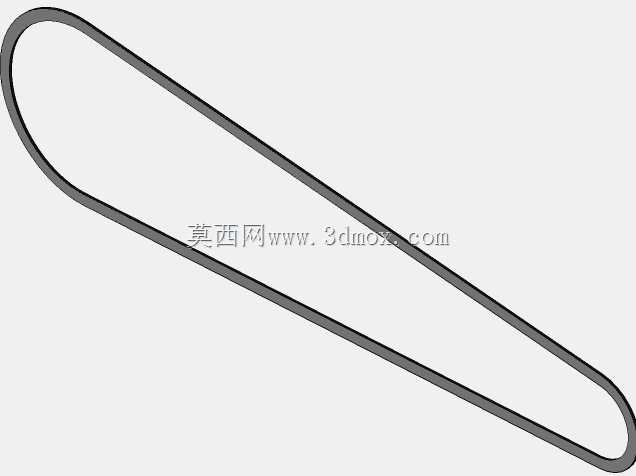

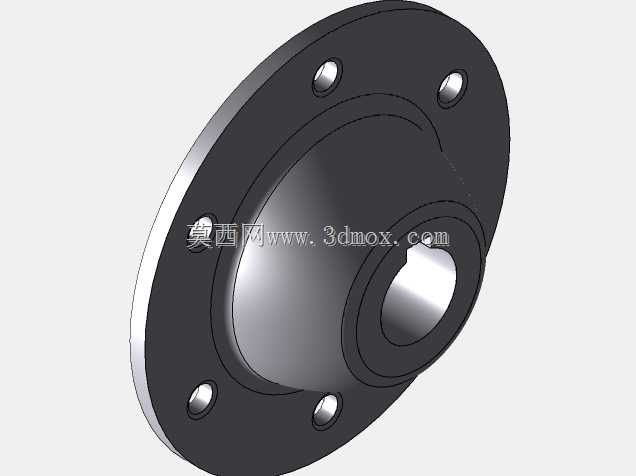

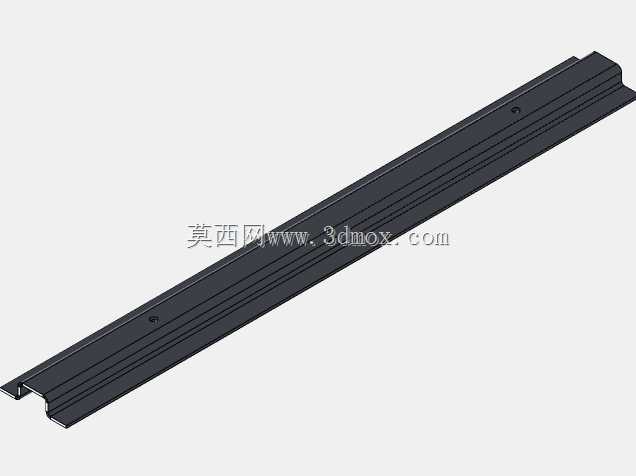

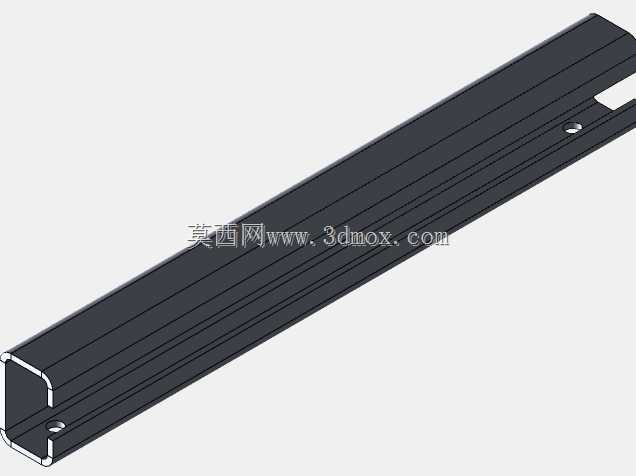

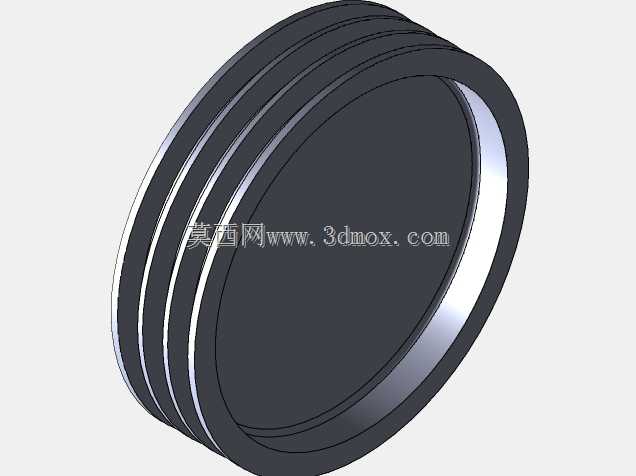

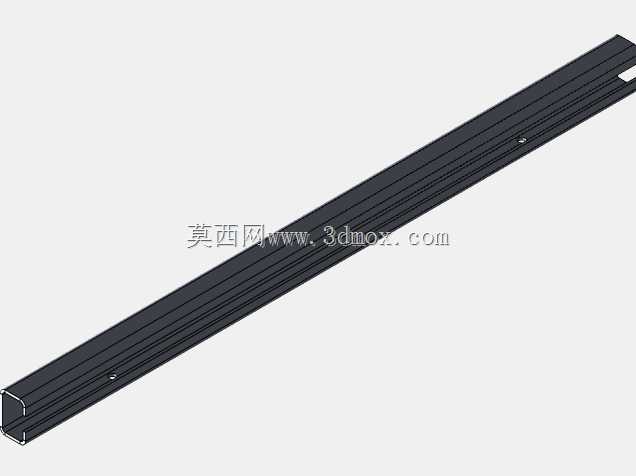

传动部分的轴承座采用分体式轴承座设计,固定在蜗壳侧方的支架上,两端配置密封型深沟球轴承,可同时承受径向载荷与少量轴向载荷,轴承座外侧设置了注油通道,能在设备运行状态下完成润滑脂补充。皮带传动副包含大小两个皮带轮与三角带,电机安装在底架的可调滑轨上,滑轨上开设长条形调节孔,通过调整螺栓位置即可改变电机与风轮轴的中心距,实现皮带张紧度的调节,无需拆解其他部件即可完成皮带更换或张紧作业,大幅降低现场维护的工作量。驱动电机采用标准卧式B3安装形式,电机轴与风轮轴保持平行布置,安装面加工有定位凸台,保证两轴的平行度公差控制在允许范围内,避免皮带偏磨、传动异响的问题。

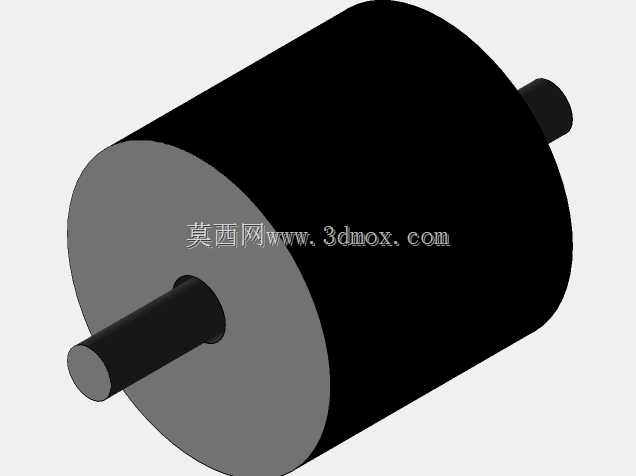

共用底架采用型钢焊接成型的框架结构,主承重梁采用槽钢制作,安装电机与蜗壳的位置焊接有加厚安装垫板,垫板上预先加工了安装螺栓孔与定位销孔,保证各部件安装位置的精度,底架下方设置了多个减震垫安装位,可配套橡胶减震器或弹簧减震器,隔绝设备运行时的振动向地面或安装基础传递,降低运行噪音。底架的整体宽度与长度尺寸充分考虑了标准运输集装箱的内部边界,整机装配完成后可直接通过叉车转运,无需额外拆解部件,适配现场快速安装的需求。蜗壳的出风口采用标准法兰连接结构,法兰螺栓孔的孔距与孔径匹配通用通风管道的连接标准,可直接对接矩形或圆形通风管道,无需额外制作转换接头。
从安装边界来看,整机的重心落在底架的中心区域,安装时只需按照底架的地脚螺栓孔位置预留混凝土基础或钢结构平台的安装孔即可,设备侧面预留的维护空间宽度不小于800mm,满足日常检修、皮带更换、叶轮清理的操作空间需求,电机接线盒的位置朝向设备外侧,方便现场布线接线。防护外罩采用钣金网格结构,覆盖在皮带传动副的外侧,既可以避免运行过程中人员接触转动部件发生安全事故,网格结构也不影响皮带传动区域的散热,避免皮带长时间高温运行出现老化失效的问题。整体结构的设计充分考虑了工业现场的实际使用需求,各部件的选型与安装方式都匹配通用工业配件的标准,建模过程中所有配合面都预留了合理的装配公差,转动部件与固定部件之间预留了足够的安全间隙,避免运行过程中出现刮碰、干涉的问题,可直接作为同类风机产品结构设计、现有设备改造升级的三维参考模型,也可用于通风系统布局时的设备占位校核、安装干涉检查。
