40mm规格12V直流无刷散热轴流风扇

　　做电子设备结构设计的工程师基本都绕不开小尺寸轴流风扇的选型与安装校核，这款40×40×25规格的直流无刷风扇，是紧凑型电子设备散热方案里的常用规格，很多工控板卡、小型通讯终端、桌面级计算设备、嵌入式主机的散热风道设计里，都能看到同规格产品的应用。从实际安装边界来看，这款风扇采用标准方形外框设计，四个角预留的安装孔位完全匹配行业通用安装尺寸，安装孔中心距、孔径都适配常规M3规格的自攻螺丝或者减震胶钉，做结构堆叠的时候不需要额外调整安装位，能直接兼容市面上同规格风扇的安装位，替换原有故障风扇或者做方案迭代的时候不需要重新开模做安装支架，能省不少结构验证的时间。外框的厚度是25mm，在紧凑型设备内部做风道规划的时候，

　　这个厚度刚好能平衡风压与安装空间占用，不会因为风扇过厚挤占内部PCB板或者接线的空间，也不会因为厚度不足导致扇叶弦长不够、风压达不到散热要求。扇叶采用七片后倾式设计，这种叶片构型在小尺寸轴流风扇里是兼顾风量与噪音的成熟方案，叶片的弧度经过气动优化，运转的时候气流不会在叶尖位置产生明显的涡流，在额定12V供电下，输出的风压足够穿透常规密度的铝制散热鳍片，能把CPU、功率MOS管这类发热元件表面的热量及时带走，避免热量堆积导致元件降频或者寿命衰减。外框四个角做了三角加强筋结构，这个细节很多廉价小风扇会省略，实际批量装配的时候，工人打螺丝如果力度控制不好，没有加强筋的外框很容易在安装孔位置出现应力开裂，尤其是用在有振动的工业设备场景里，

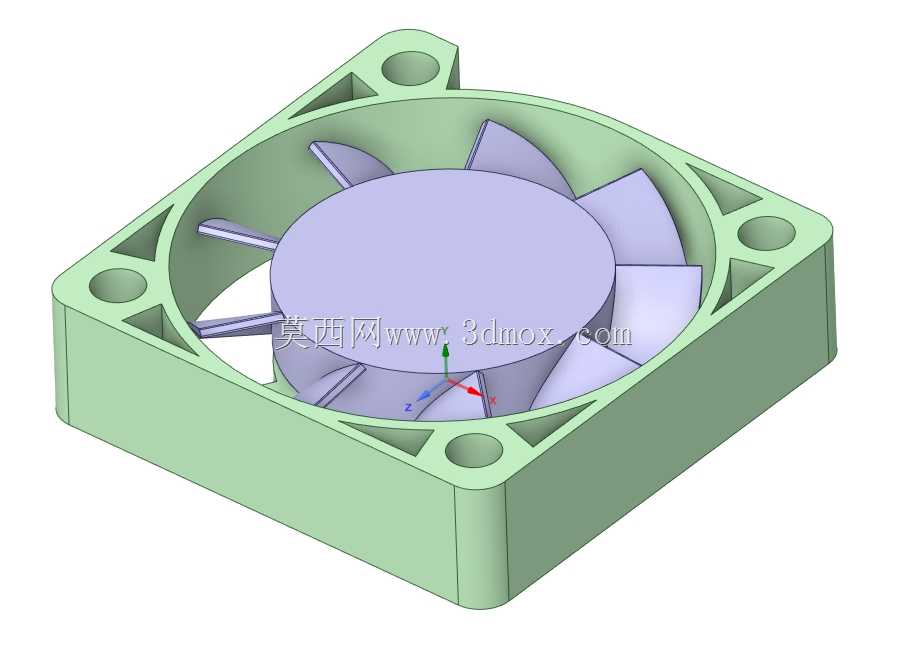

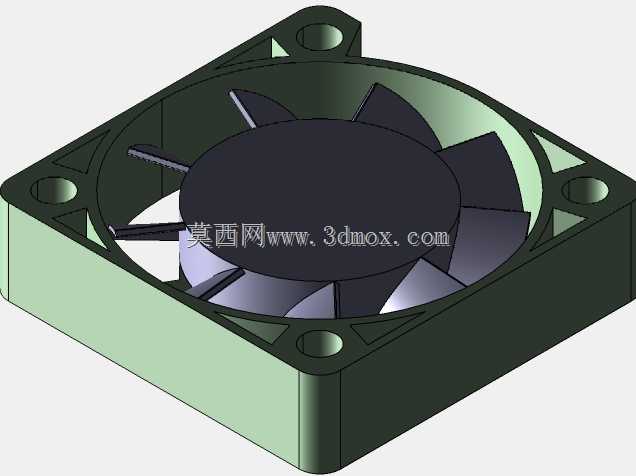

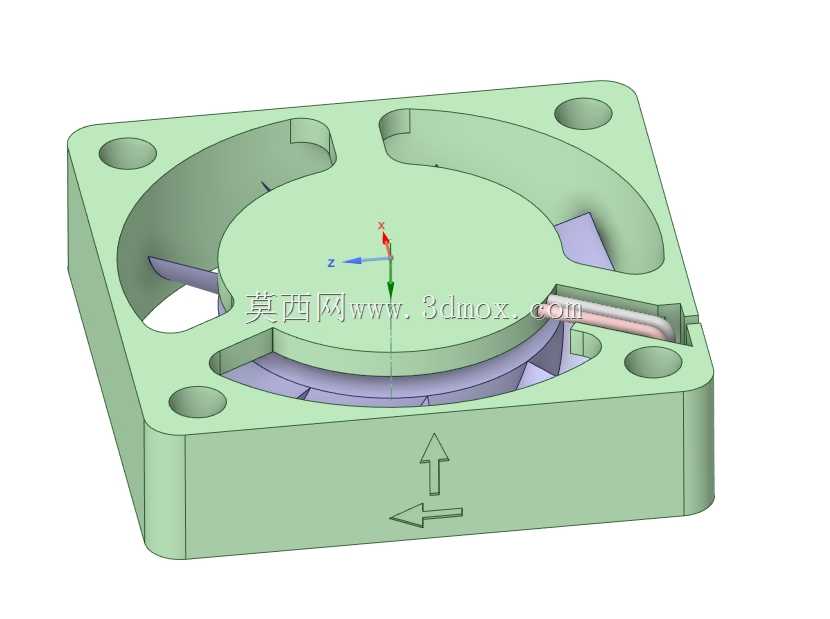

　　加强筋能大幅提升外框的结构强度，长期运行也不会因为振动出现框体变形蹭扇叶的问题。从功能特性来说，直流无刷的驱动方案相比传统有刷风扇，没有碳刷磨损的问题，连续运转寿命能达到几万小时，不需要定期维护更换碳刷，适合用在长期不间断运行的设备里，比如小型服务器、工业控制网关这类7×24小时运行的设备，用无刷风扇能大幅降低后期运维的更换频率。做三维建模的时候，这个模型把扇叶与外框的配合间隙、安装孔的沉台结构、扇叶轮毂的尺寸都做了精准还原，导入到装配体里做干涉检查的时候，能直接模拟风扇与周边散热片、接线、壳体的间隙，不需要再手动测量实物尺寸调整模型，尤其是做风道仿真的时候，准确的扇叶弧度与外框进风口倒角，能让仿真结果更贴近实际风量风压数据，

　　减少后期打样测试的迭代次数。实际选型的时候，这款1.2W功率的型号属于低功耗版本，供电电流小，对设备电源的负载压力低，不需要单独给风扇预留大电流供电回路，直接从主板的12V取电就能正常运行，适合用在功耗不高、发热密度中等的电子设备里，如果是发热更高的场景，同尺寸也有更高转速的版本，但这款低功耗版本的运行噪音更低，用在桌面级消费类电子里不会产生明显的风噪影响用户体验。外框的进风口位置做了圆角过渡，这个细节能减少进风位置的气流紊流，降低气流通过外框时产生的风切噪音，很多结构工程师做壳体开孔的时候，会特意把风扇进风位置的壳体开孔做的比风扇外框进风口稍大，就是为了避免壳体开孔边缘切割气流产生额外噪音，这个模型的外框进风倒角尺寸，能直接给壳体开孔设计提供尺寸参考，不用再反复核对实物的倒角参数。扇叶与外框的径向间隙控制在合理范围，间隙太小的话，加工公差累积很容易出现扇叶蹭框的问题，间隙太大的话会有部分气流从间隙回流，降低风扇的实际送风效率，这个模型里的间隙尺寸是量产成熟产品的合理值，做同类型风扇结构设计的时候，可以直接参考这个间隙值来做公差分配，平衡加工良率与送风效率。
