混流涡轮式叶轮螺旋结构设计

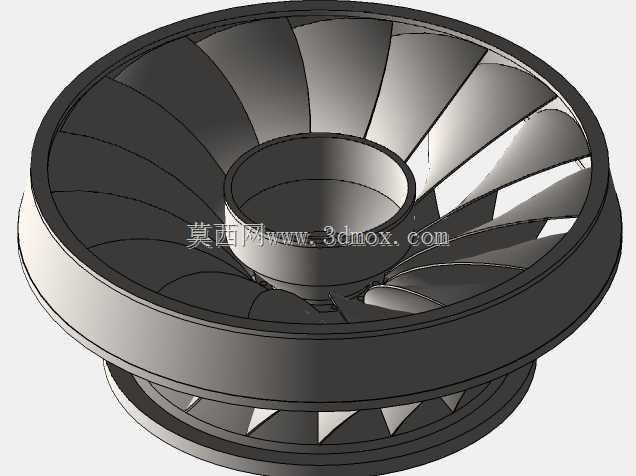

　　该螺旋叶轮结构主要面向流体输送、能量转换类设备的核心做功单元设计，在实际工程场景中，这类带双向螺旋流道的叶轮可适配离心式通风机、低扬程混流泵、小型涡轮增压器压气机端等设备的核心做功需求，区别于常规直叶片或单一曲率叶片叶轮，其螺旋型叶片的曲率沿轴向与径向同步渐变，能够在流体进入叶轮流道时减少入口冲击损失，同时在流体沿流道向外缘流动过程中，通过叶片型面的连续导流完成能量的平稳传递，避免常规叶轮易出现的流道内涡流、脱流问题。从设计思路来看，该叶轮采用轮盘与叶片一体化的结构布局，中心设置带台阶的轮毂安装位，轮毂内孔为直筒型配合面，可直接与驱动轴通过键连接或过盈配合完成装配，轮毂外缘与叶片根部做圆角过渡处理，

　　避免应力集中在长期高速旋转工况下引发的叶片根部疲劳断裂问题。上下两层轮盘之间的叶片沿圆周均匀分布，叶片的进口角沿轮毂到轮缘方向做非线性调整，靠近轮毂处的叶片进口角更大，适配中心区域流体轴向进入的流向，靠近轮缘处的叶片出口角逐步收窄，匹配流体沿径向甩出后的周向速度要求，同时下层轮盘外侧还设置了一圈短叶片结构，可对流出主流道的流体做二次导流，减少轮缘间隙处的流体回流损失，提升整体做功效率。从安装边界来看，该叶轮的轴向总高度由轮毂高度、主流道轴向宽度、下层短叶片段高度三部分组成，安装时需保证轮毂端面与驱动轴轴肩完全贴合，轮缘外侧与设备壳体之间预留均匀的径向间隙，间隙值控制在轮缘直径的千分之三到千分之五区间，

　　既避免旋转过程中叶轮与壳体发生刮蹭，又能减少间隙泄漏带来的效率损失。在实际工况适配中，这类螺旋叶轮可适配含少量微小固体颗粒的流体介质，叶片型面采用连续光滑曲面设计，没有突兀的折角结构，能够减少固体颗粒在叶片表面的附着与磨损，长期运行时的型面保持性优于折角叶片结构。设计过程中需要重点校核叶片的固有频率，避开设备额定转速对应的激振频率区间，同时对轮盘与叶片连接位置做有限元强度校核，保证在最高工作转速下，叶片最大应力低于材料许用应力值，轮盘的径向变形量在允许的间隙范围内。另外，该叶轮的流道截面沿流动方向呈渐扩趋势，能够在流体流动过程中实现部分动能向压力能的转换，降低后续扩压段的设计难度，对于小尺寸流体设备而言，

　　这种一体化螺旋叶轮结构还可以减少零件数量，降低装配复杂度，仅需单一部件即可完成核心做功功能，不需要额外加装导流装置即可实现平稳的流体导入与导出，适合在小功率通风、流体输送场景下批量应用。在建模过程中，叶片的螺旋型面通过多截面曲面放样生成，每个截面的翼型坐标根据流速分布参数做针对性调整，保证整个流道内的流体流速变化均匀，没有局部高速区或低速滞止区，轮盘的外缘做倒角处理，减少轮缘位置的流体剪切损失，轮毂内孔可根据实际安装需求加工键槽或定位螺孔，适配不同的驱动轴连接方式，整体结构的对称性严格控制，做动平衡校正时的去重区域可设置在下层轮盘的端面位置，不破坏主流道叶片的型面精度。
