德坦博尔德埃杰阵线弹簧式制动执行机构

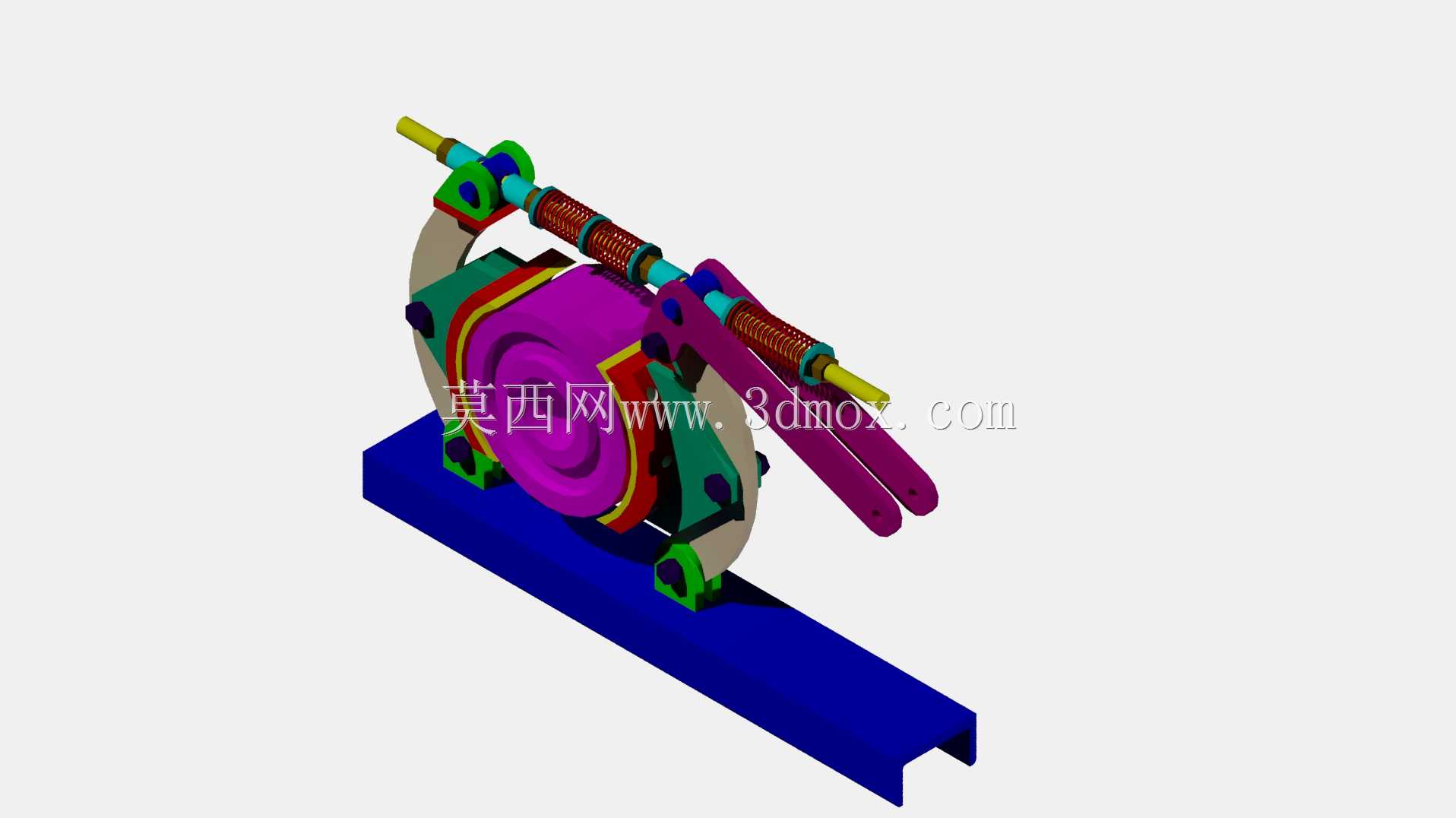

　　该制动执行机构主要应用于中小型工业设备的减速、驻车制动场景，常见于输送线末端止停、小型工装夹具锁止、轻型卷扬机制动单元等需要恒定夹紧力的工位，依靠弹簧预紧力提供稳定制动力矩，相比电磁制动具备断电自锁的安全特性，在无持续气源、电源供应的野外作业设备、手动操作工装上适配性极强。整套机构以底部C型槽钢为安装基座，基座上预留两组对称的安装孔位，孔位间距匹配常规10号槽钢的安装跨距，安装时无需额外加工过渡连接板，可直接通过螺栓固定在设备机架的型材面上，基座长度覆盖整个机构的纵向投影范围，避免制动动作时的倾覆力矩影响安装稳定性。核心制动轮采用圆盘式结构，轮面做了等厚度设计，摩擦面粗糙度控制在Ra1.6-3.2区间，保证制动片贴合时的摩擦力均匀，

　　不会出现局部偏磨导致的制动力衰减；轮体中心设置通孔，可直接穿过传动轴，通过键槽实现周向固定，适配直径20-30mm范围的常规光轴传动场景，无需额外定制连接轴套。两侧对称布置的圆柱螺旋压缩弹簧是制动力的核心来源，弹簧预压量通过端部的调节螺母控制，调试时可根据所需制动力矩大小调整螺母旋入深度，改变弹簧压缩量，单组弹簧最大可提供800N的轴向推力，两组对称布置可抵消单侧推力对制动轮轴的径向载荷，避免轴承受额外偏载。铰接式夹臂采用分体式装配结构，夹臂与基座、夹臂与制动片、夹臂与弹簧推杆的连接位置均采用销轴铰接，销轴端部设置开口销防脱，所有铰接孔内都镶嵌了自润滑铜套，长期往复动作无需额外加注润滑脂，维护周期可延长至12个月以上；

　　夹臂的开合角度限制在15度以内，避免弹簧过伸导致的预紧力失效，同时在夹臂外侧设置了硬限位块，当制动片磨损到极限厚度时，夹臂会触碰限位块，提醒运维人员更换摩擦片。手动释放杆布置在机构的侧上方，杆体做了防滑滚花处理，需要解除制动时，扳动释放杆带动推杆压缩弹簧，即可让两侧制动片脱离制动轮面，释放动作的行程控制在20mm，单手即可完成操作，无需借助额外工具，适合设备调试、故障排查时的临时解锁场景。整套机构的外形轮廓在横向、纵向、垂向的尺寸都做了紧凑化设计，垂向高度不超过基座宽度的1.2倍，在狭小安装空间内也能完成布置，所有外露金属部件都做了彩锌钝化处理，具备基础的防锈能力，可在常规车间湿度环境下长期使用，不会出现锈蚀卡滞的问题。

　　设计过程中优先考虑了零件的通用性，所有销轴、弹簧、螺栓都采用国标标准件，替换时无需单独定制加工，夹臂、基座等结构件采用板材激光切割后焊接成型，加工工艺简单，批量生产时的成本控制难度低；装配时无需专用工装，按照装配顺序依次叠装部件即可，单套机构的装配耗时可控制在15分钟以内，后期维护更换易损件时，仅需拆卸对应位置的销轴即可完成操作，不需要整体拆解机构。在实际工况验证中，该机构在连续10万次制动循环后，制动力矩衰减率不超过8%，摩擦片磨损量小于0.5mm，完全满足轻型工业设备的制动使用需求，针对有防爆要求的工况，还可将释放杆的操作端更换为绝缘材质，避免操作时产生静电火花，适配更多特殊作业场景。
