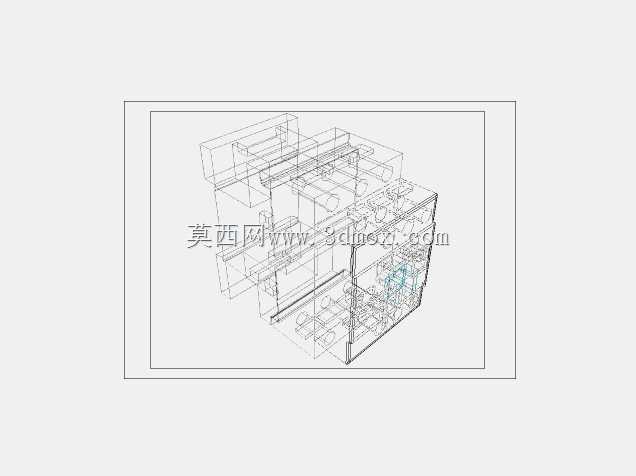

工业交流接触器三维结构设计

　　在低压配电与工业控制回路的设计选型工作中，接触器是承担负载通断控制的核心执行元件，这套三维结构完整还原了工业常用直动式交流接触器的全部装配细节，可直接用于电气柜布局干涉校验、操作机构运动仿真以及配套安装支架的适配设计。从实际工程应用场景来看，这类接触器广泛覆盖工厂自动化生产线的电机启停控制、照明回路分合、电容柜投切、起重设备动力回路通断等工况，不同工况下对接触器的主触点容量、辅助触点对数、安装固定方式都有差异化要求，建模过程中特意保留了所有结构的实际装配间隙，避免设计导入后出现静态干涉误判。

　　整套模型的结构拆分完全对照实物装配逻辑，从外部的绝缘基座、上盖灭弧室，到内部的电磁线圈、静铁芯、动铁芯联动支架、主触点动静触头、辅助触点模块、反力弹簧、接线端子，每一个零件的配合关系都做了还原，没有做过度的结构简化。设计思路上优先考虑了实际安装的边界约束：基座底部的标准35mm导轨卡扣结构完全按照工业导轨的实际尺寸建模，卡扣的弹性让位间隙、卡入导轨后的锁止行程都做了准确还原，同时预留了螺钉固定的安装孔位，兼容两种主流安装方式，方便设计人员根据柜内空间选择固定方案。主回路接线端子的位置、接线空间的预留尺寸完全匹配常规铜鼻子的压接操作空间，不会出现建模时端子间隙过小导致实际接线无法操作的问题，灭弧室的栅片结构、隔弧筋的排布也对照实物做了还原，可用于验证飞弧距离是否满足柜内安全间距要求。

　　外形尺寸方面，模型严格按照常用额定电流等级的接触器实物测绘尺寸构建，宽度、高度、深度方向的尺寸公差控制在实际产品的允许偏差范围内，操作手柄的位置、动作行程也做了运动约束设置，导入三维装配环境后可以直接模拟接触器吸合、释放的全过程，验证联动过程中动触头与静触头的接触行程、超程距离是否符合设计要求，辅助触点的动作时序也和主触点保持了正确的先后逻辑，可用于电气联锁结构的原理验证。在做电气柜三维布局时，很多新手设计师容易忽略接触器周边的散热空间、接线操作空间，这套模型保留了所有外部凸台、接线端子突出结构的真实外形，不会因为模型简化导致布局时预留空间不足，实际生产装配时出现接线工具无法操作、元件之间安全距离不够的问题。

　　从结构细节来看，模型中电磁线圈的接线端子位置、线圈电压标识区域的安装位都做了预留，方便后续做BOM导出时直接匹配对应配件，反力弹簧的安装槽位、铁芯的短路环嵌装位置也都有准确体现，对于需要做接触器改型设计、定制化安装支架的工程师来说，可以直接在现有模型基础上修改适配结构，不用从零开始测绘建模，能大幅缩短设计周期。针对不同使用场景的适配性，模型中辅助触点模块采用了可拆分的装配结构，设计人员可以根据实际需要的常开、常闭触点对数，增减辅助触点模块，模拟不同配置下的整体外形尺寸变化，提前验证柜内安装空间是否满足扩展需求。
