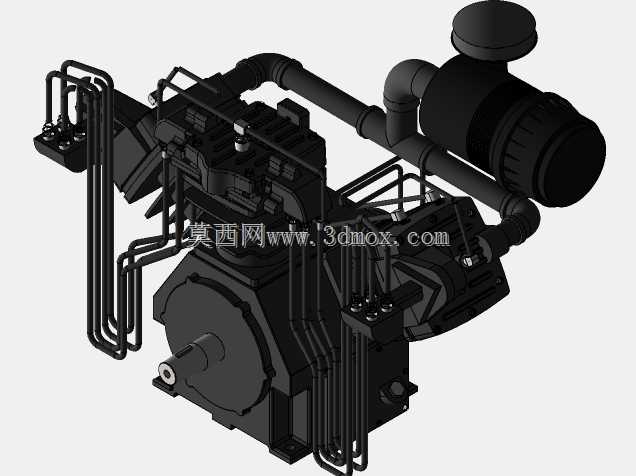

多缸往复式工业压缩机组结构三维数模

　　这套三维数模完整还原了多缸往复式工业压缩机组的全部结构细节，建模过程中完全参照工业现场实际装机的机组布局逻辑，没有做简化处理，所有管线、缸体、驱动端、附属接口的相对位置都严格匹配实际安装要求。从应用场景来看，这类机组主要面向工业厂区的集中供气站、中小型化工生产工段的工艺气体增压、气动生产线的气源供给场景，也可适配制冷系统的冷媒压缩工况，不同缸体的排布方式对应不同的排气压力与流量区间，数模里的V型多缸布局能够在有限占地空间内实现更大的排气量，同时平衡曲轴运转的动平衡表现，减少机组运行时的振动传递。

　　从结构设计逻辑来看，建模时优先还原了曲轴箱的主体承载结构，曲轴输出端的轴伸尺寸、安装法兰的止口参数都按照通用工业机组的安装边界做了匹配，现场安装时可以直接对接标准规格的联轴器与驱动电机，不需要额外做转接结构的二次设计。缸体部分的进排气阀组安装位、冷却腔的预留接口都做了完整的结构表达，外部排布的硬管管线全部对应实际的气路、润滑油路走向，管线的弯折半径、管夹固定位置都符合工业管路的设计规范，不会出现现场装配时管线干涉、弯折半径过小导致流阻过大的问题。驱动端配套的电机与主机的连接位置、地脚安装孔的孔距都做了精准定位，整套机组的安装底座的轮廓尺寸、地脚螺栓的开孔位置都可以直接作为现场基础施工的尺寸参考，不需要再重新核对各部件的相对位置。

　　数模里的附属结构也做了完整还原，包括缸头的温度传感器安装位、油压检测接口、进气过滤端的连接法兰、排气缓冲罐的接口位置，这些细节结构在做厂区管路布局设计时，可以直接提取接口坐标做外围管线的排布，避免出现设计阶段遗漏接口、现场施工时需要重新改管的问题。从功能特性的表达来看，模型区分了运动部件与固定部件的结构边界，曲轴、连杆、活塞组件的装配关系完全按照实际装配约束搭建，做运动仿真时可以直接添加约束模拟曲轴运转、活塞往复压缩的全过程，不需要重新拆解调整部件的装配关系。气路管线的通径尺寸也和实际机组匹配，在做流场仿真分析时，可以直接提取管线内部的流道模型，划分网格做压力损失、流速分布的仿真计算，为管路优化提供基础模型支撑。

　　在安装边界的处理上，模型标注了整套机组的最大外轮廓尺寸，包括管线延伸的最远端、电机顶部的接线盒高度、维护操作需要预留的侧边空间尺寸，做车间布局设计时可以直接参照这些尺寸预留安装与维护空间，避免出现设备进场后空间不足、维护操作没有操作面的问题。缸体部分的散热翅片结构、润滑油路的分布走向也都做了精细化建模，在做热仿真分析时，可以直接导入模型计算机组运行时的温度场分布，验证散热结构的设计是否满足长时间满负荷运行的温度要求。整套数模的结构拆分逻辑和实际机组的装配层级完全一致，从底座、曲轴箱、缸体组件、管线组件到驱动电机，都按照实际装配的子部件做了分层管理，做BOM清单导出、装配工艺编制时，可以直接对应每个子部件的结构，不需要重新梳理装配层级。对于从事压缩机组设计、厂区动力系统布局、设备改造升级的工程人员来说，这套数模可以直接作为方案设计的基础参考，也可以在此基础上根据具体的工况参数调整缸径、行程、管线通径等参数，快速衍生出适配不同压力、流量要求的定制化机组方案，减少从零开始建模的重复工作量，同时也能避免自行建模时容易出现的结构干涉、安装尺寸不匹配等常见问题。
