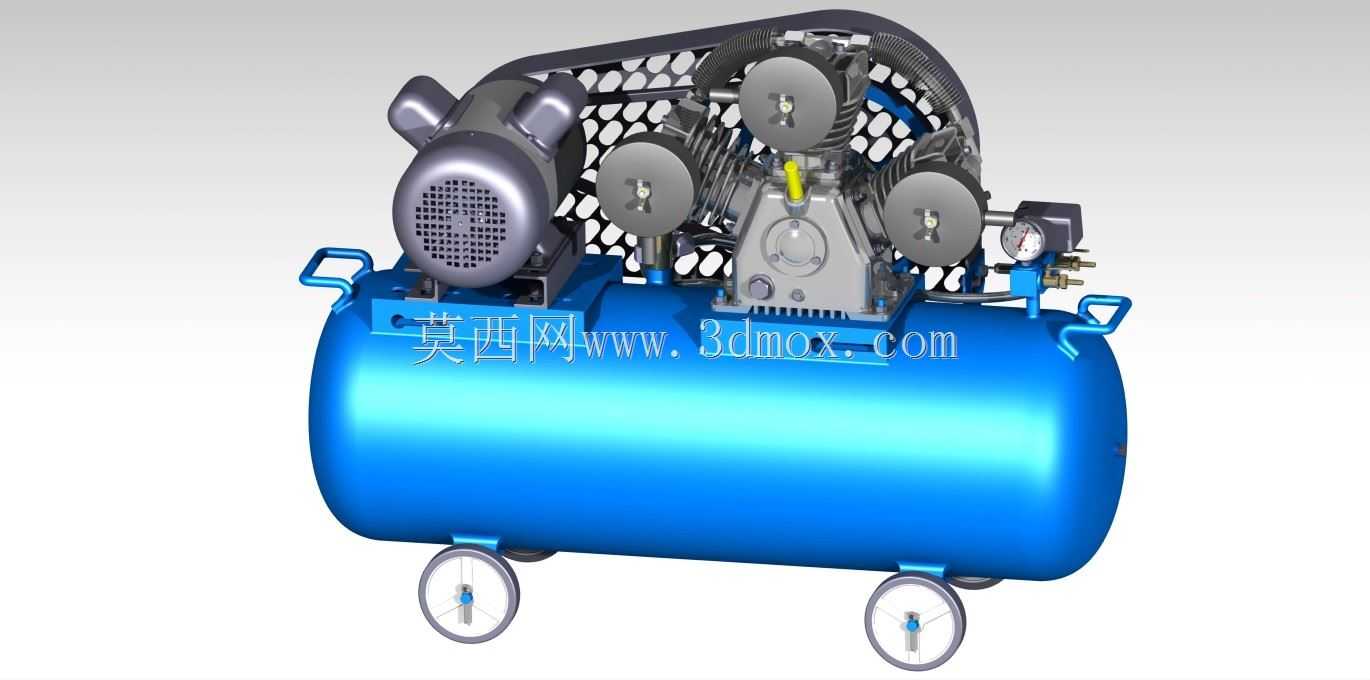

4马力120升Vespa款空气压缩机结构设计

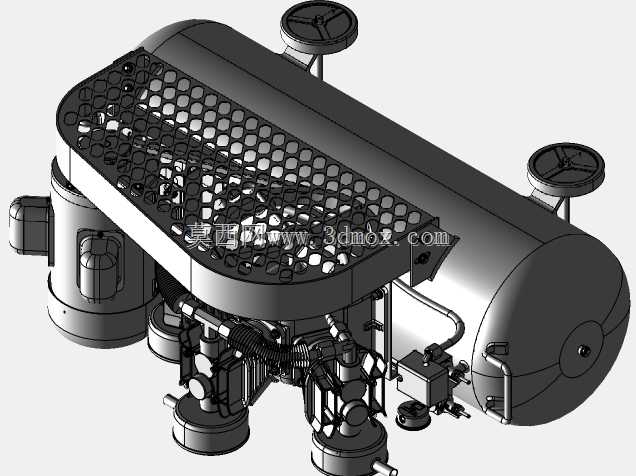

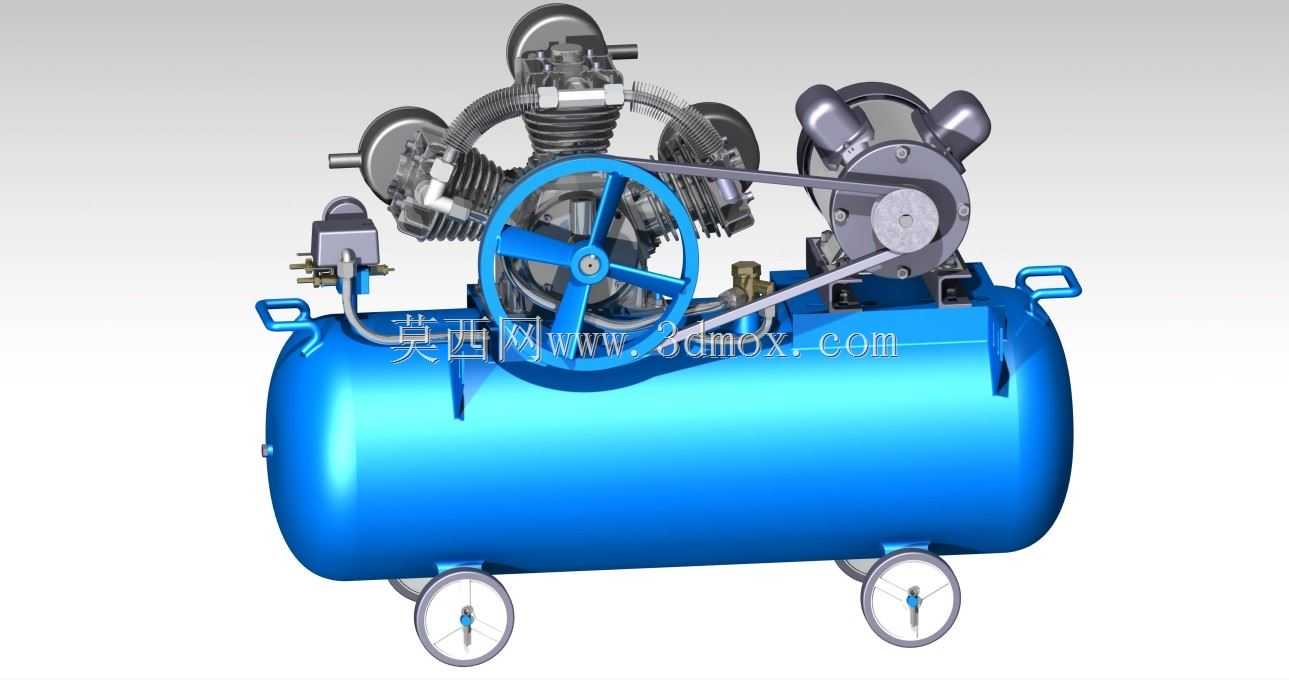

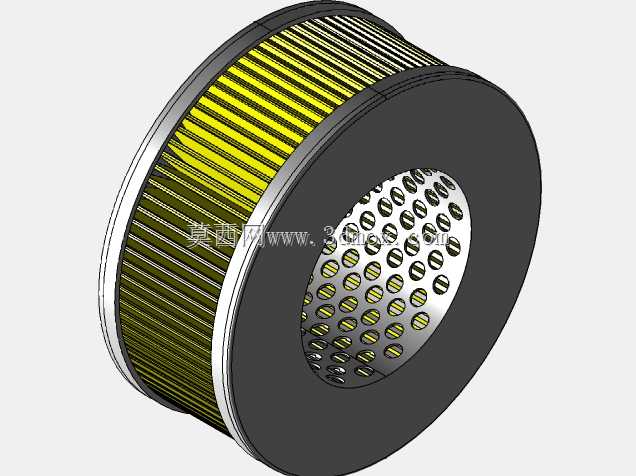

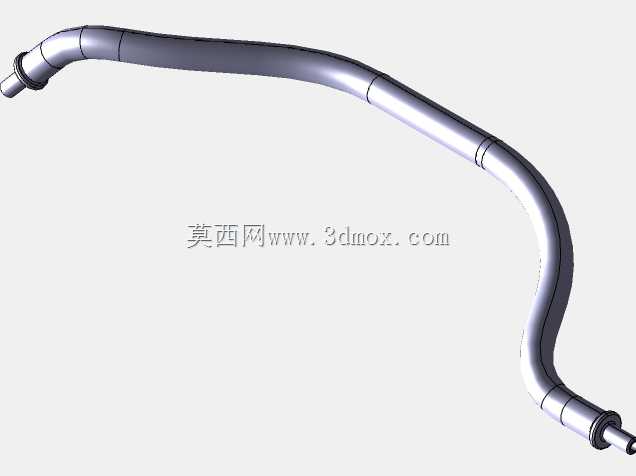

　　这款120升排量、4马力输出的空气压缩机，在小型汽修门店、私人车库、家装施工场景里的适配性极强，日常给气动扳手、胎压枪、喷漆枪、吹尘枪这类常用气动工具供气完全够用，甚至带小型喷砂枪做局部除锈作业也能hold住压力波动。从结构设计逻辑来看，整机走的是紧凑集成路线，没有冗余的外凸结构，所有内部管路、阀组、动力单元都做了内嵌式布局，既避免日常挪动时磕碰损坏管路，也能减少车间内积尘落在核心部件上的概率，日常维护时只需要打开侧盖就能接触到空滤、调压阀、安全阀这些易损件，不用大拆整机外壳。

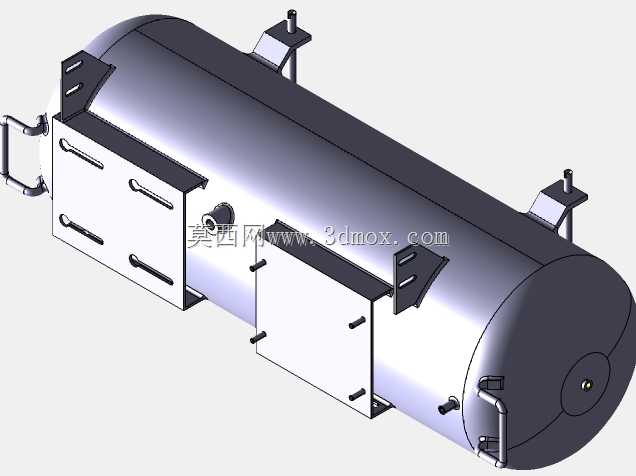

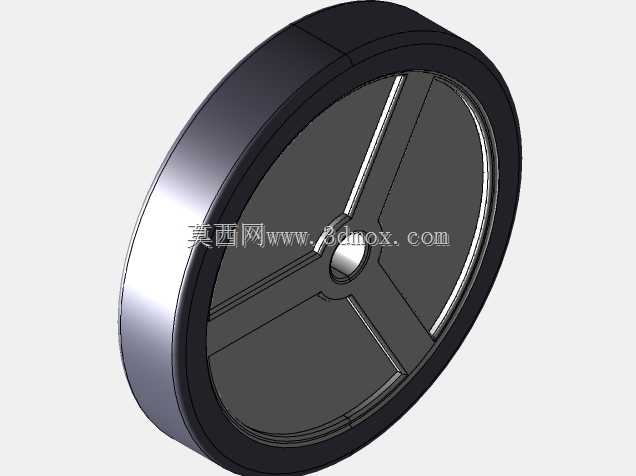

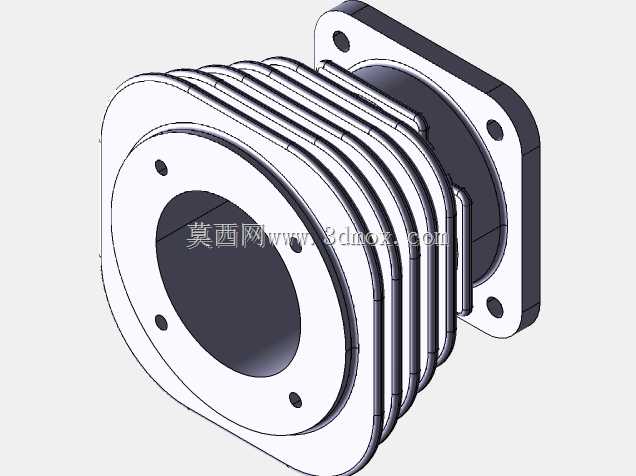

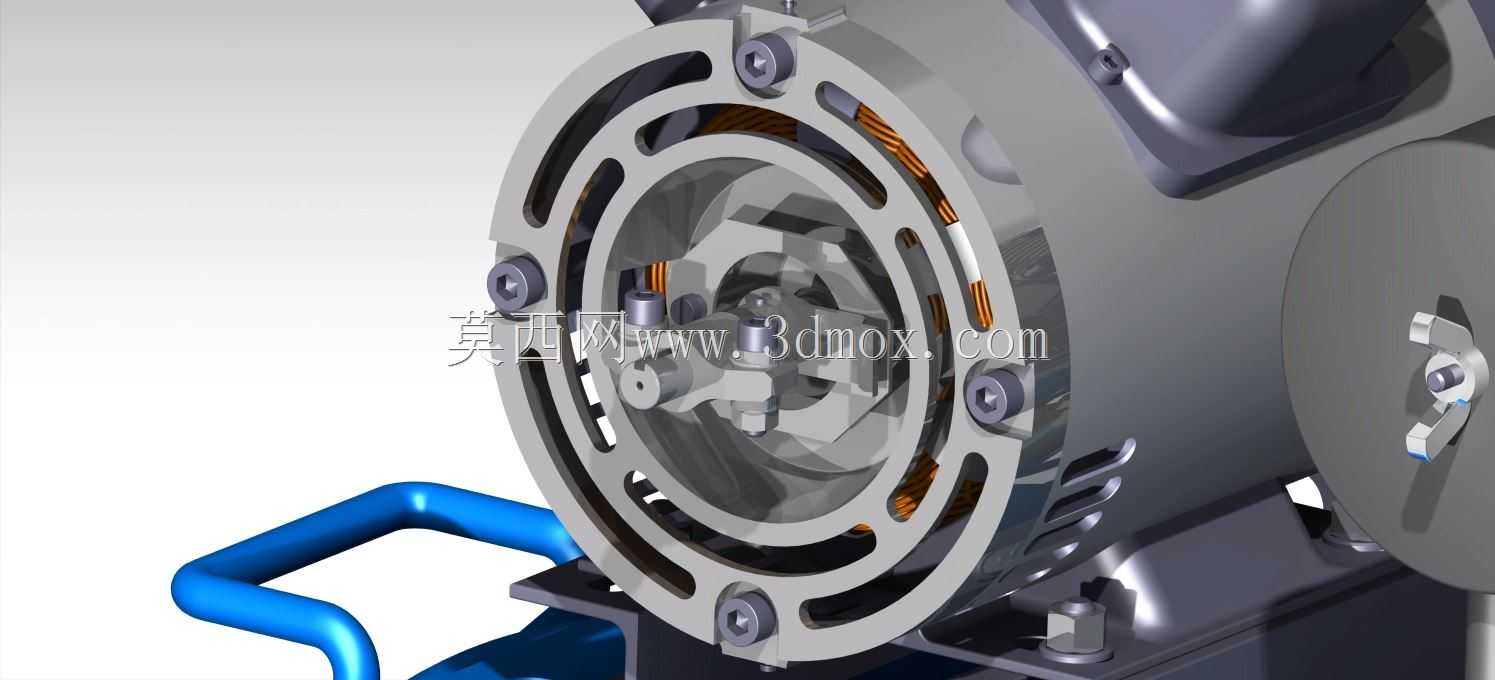

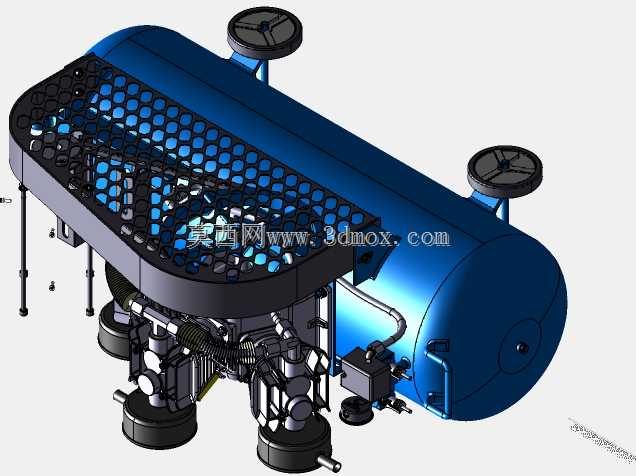

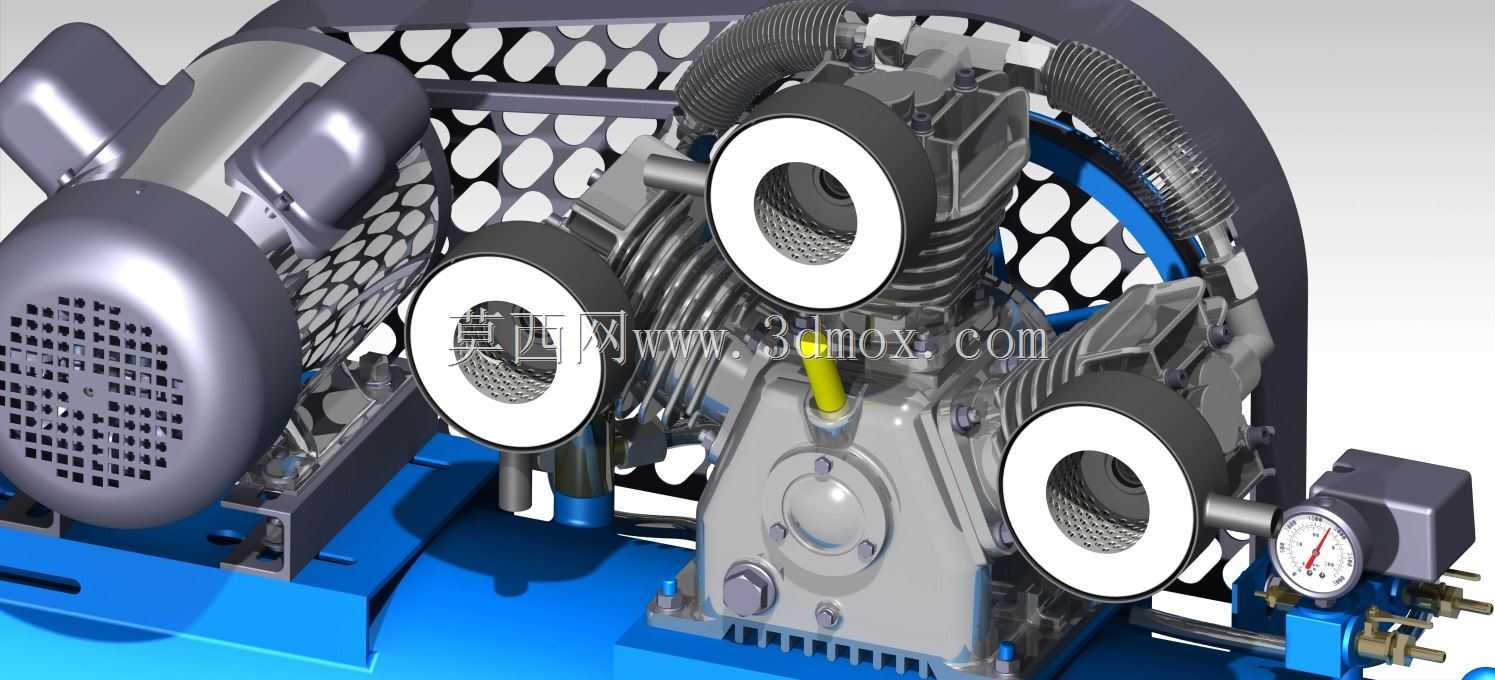

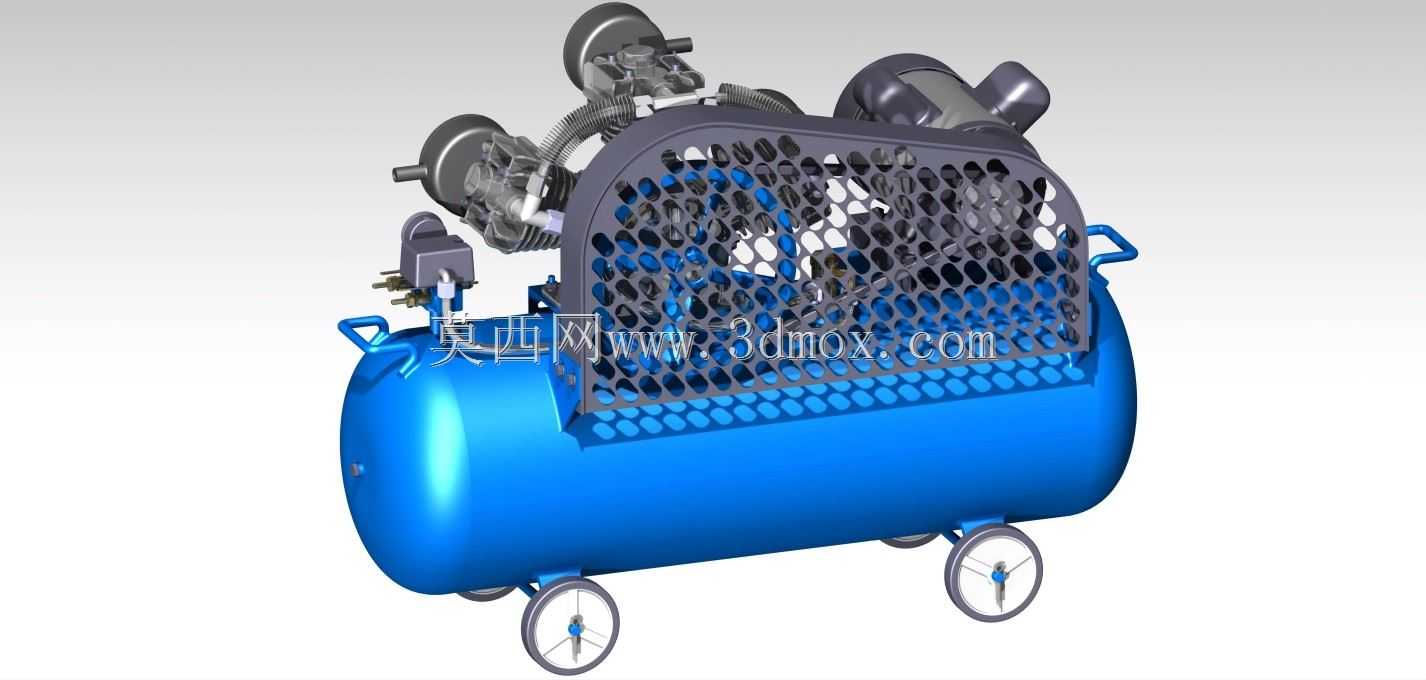

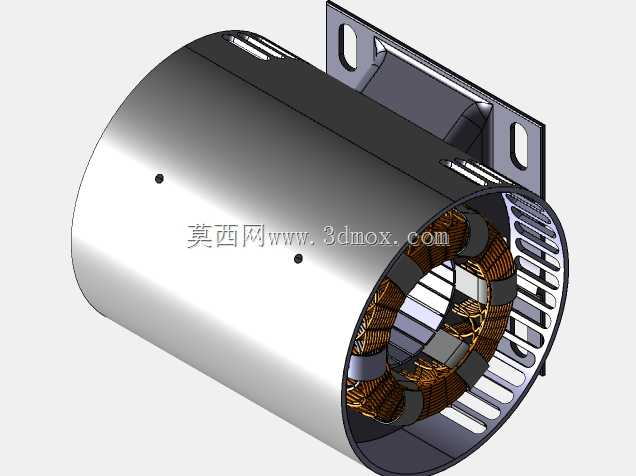

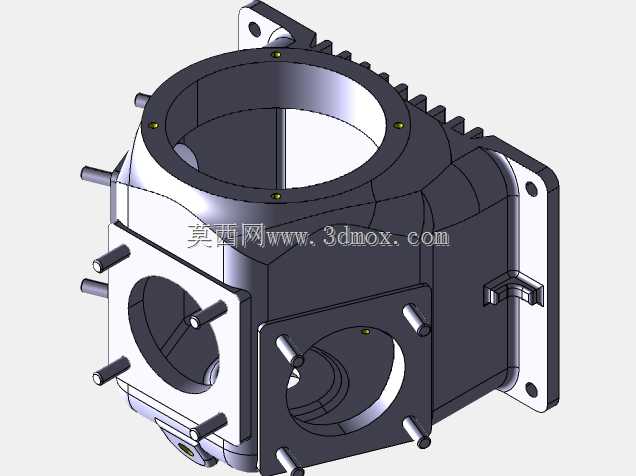

　　设计阶段首先敲定的是储气罐的容积边界，120升的罐体直径控制在400毫米以内，整机长度不超过850毫米，高度控制在700毫米，底部预留的100毫米支脚高度刚好适配常规的橡胶减震垫安装，不管是放在固定的水泥台面上，还是装在移动小推车上流转工位，都不会出现重心过高侧翻的问题。动力端和压缩缸体采用了偏置布局，没有和罐体中轴线完全重合，这样的排布一方面是给曲轴箱的散热鳍片留出了足够的通风间隙，连续运行2小时以上缸头温度也能稳定在合理区间，不会因为过热触发过载保护停机；另一方面偏置的重心刚好落在两个移动脚轮的支撑点连线上，单人挪动时只需要下压扶手就能轻松转向，不会出现翘头或者尾部拖地的情况。

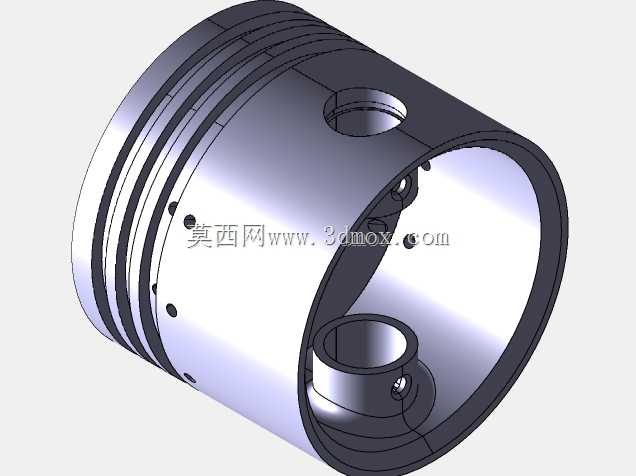

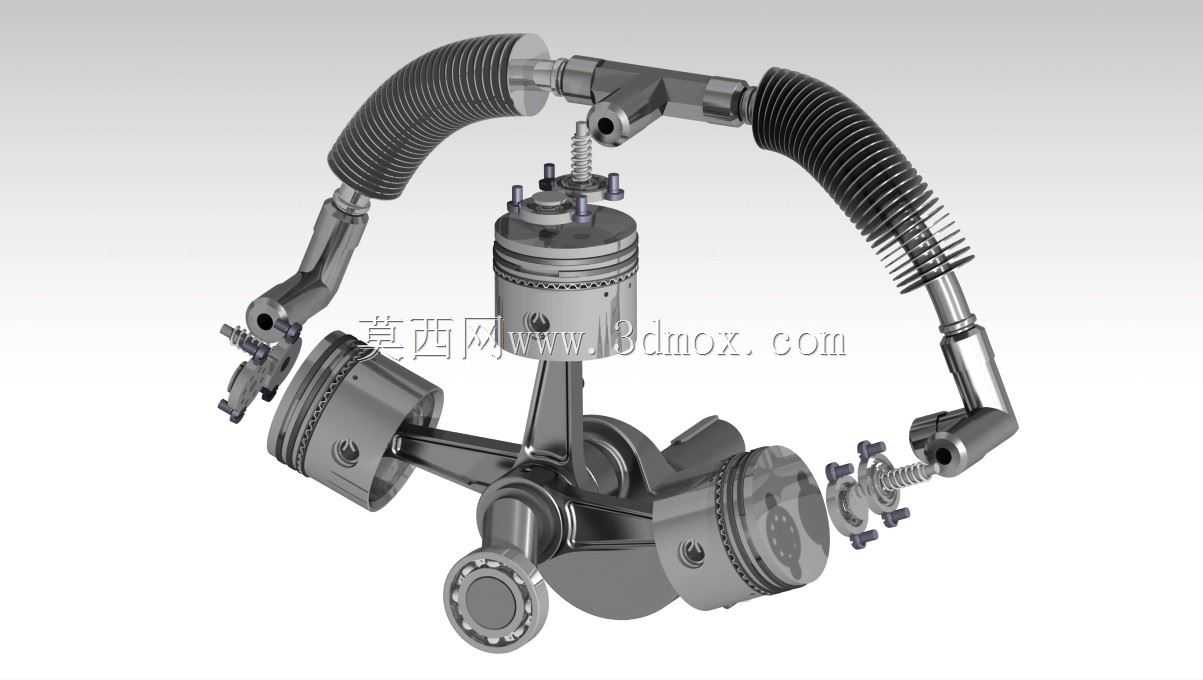

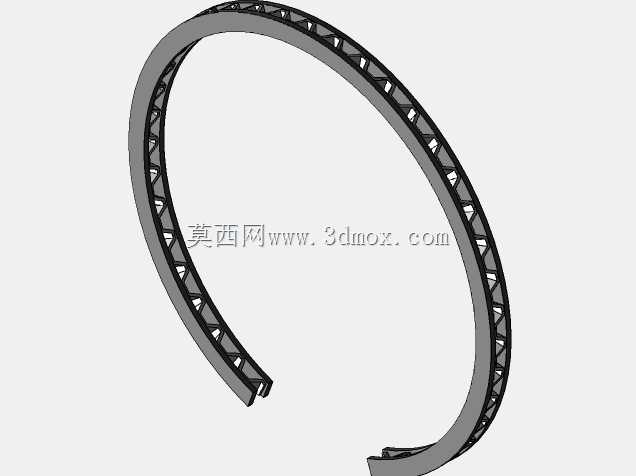

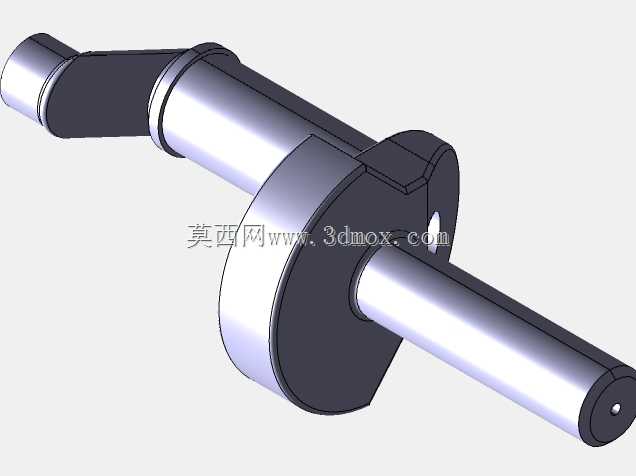

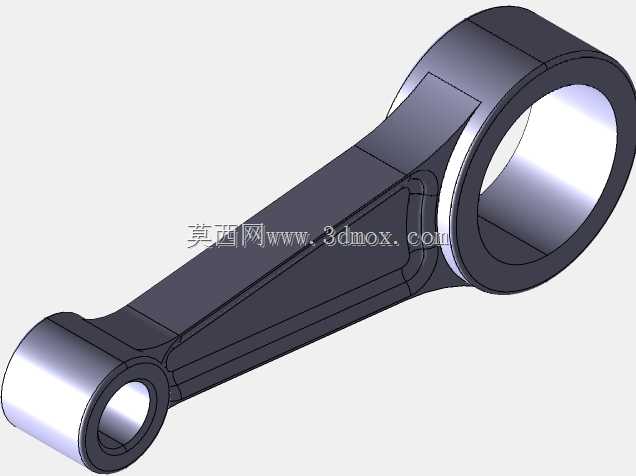

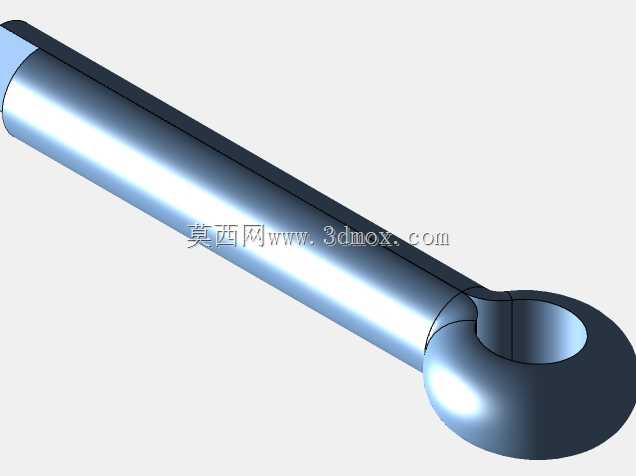

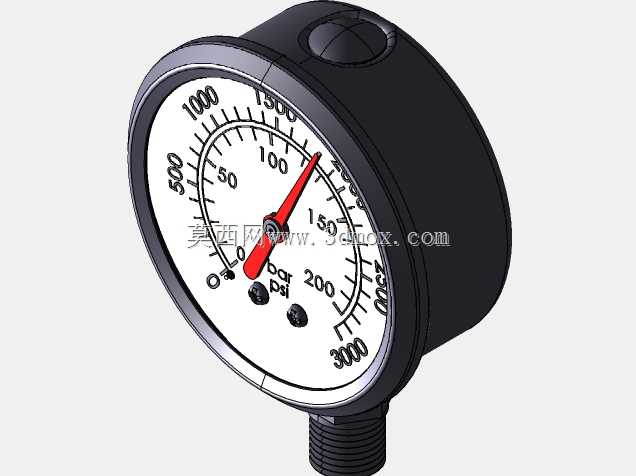

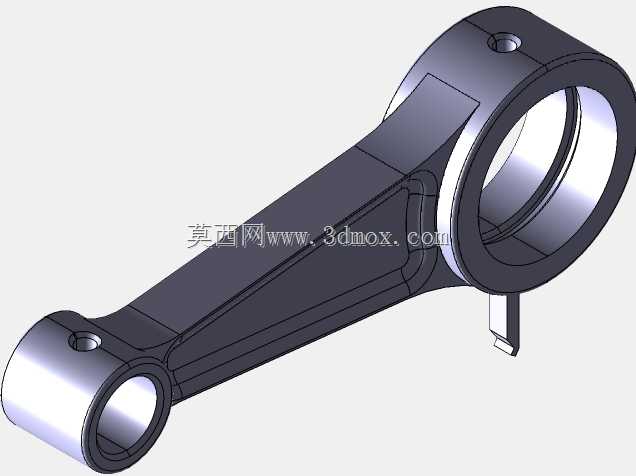

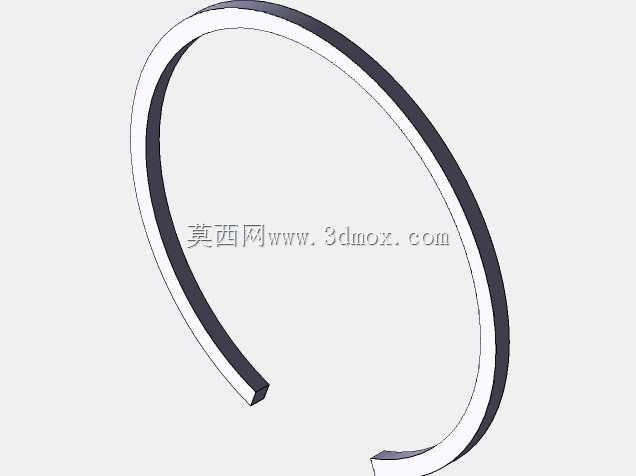

　　内部零部件的装配关系完全按照实际量产机型的公差要求做了匹配，活塞环的开口间隙、进排气阀片的升程、连杆大头的配合间隙都做了1:1还原，甚至连压力表的安装螺纹、泄压阀的触发压力标定位置都和实物一致。压力表的安装位置特意选在了罐体正面偏上的可视区域，操作人员站在设备正前方1米左右的位置，不用弯腰就能清晰读到压力数值，调压旋钮和排气快插接口集中布置在压力表下方的操作面板上，接气管、调输出压力的动作可以单手完成，不用绕到设备侧面操作。

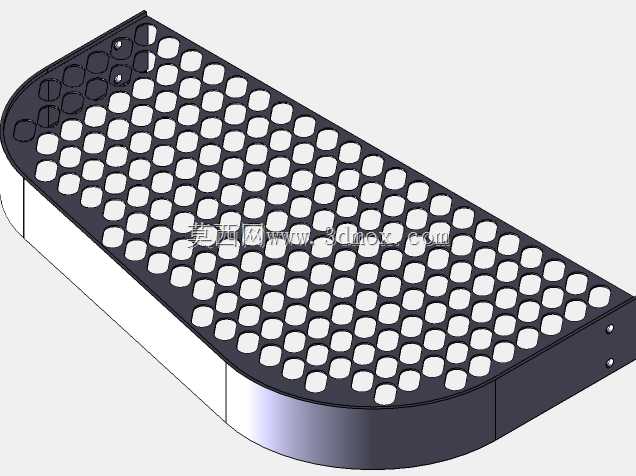

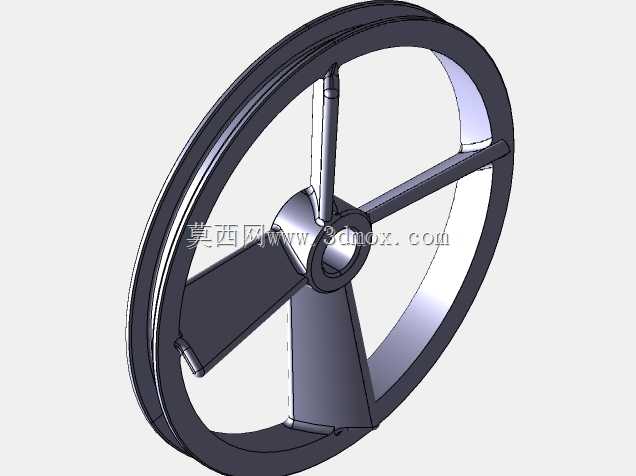

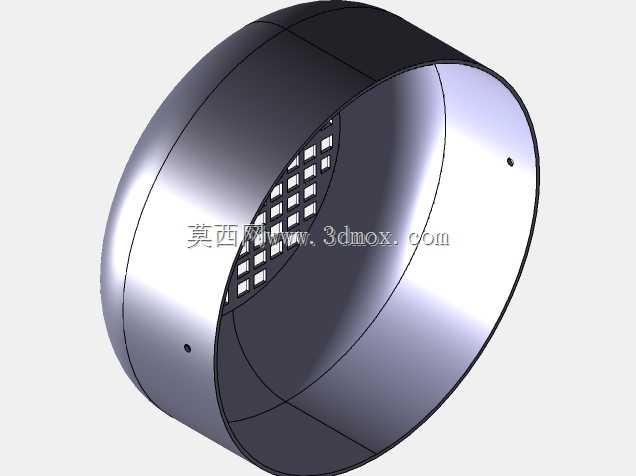

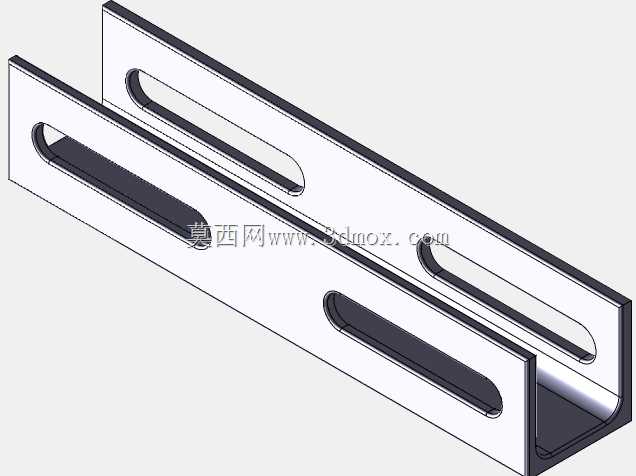

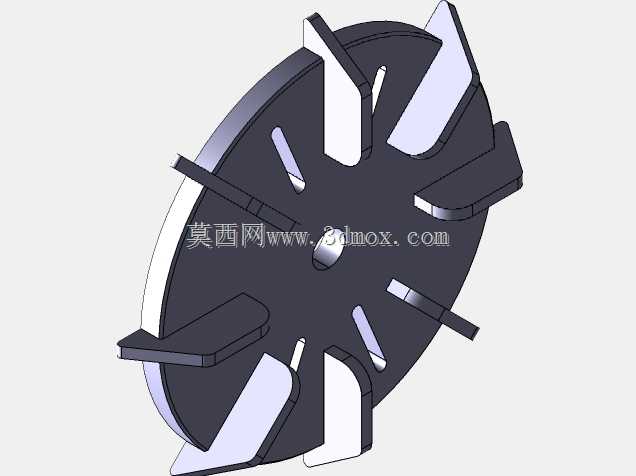

　　从气动系统的匹配来看，这款机型的额定排气压力设定在0.8兆帕，刚好覆盖绝大多数民用和小型工业气动工具的工作压力区间，罐体底部预留的排污阀位置做了下沉设计，排放罐内冷凝水的时候不用把设备抬起来，伸手就能摸到阀门开关，日常每周一次的排污维护操作非常顺手。整机的外壳护板采用了圆弧过渡设计，没有尖锐的直角凸起，在车库这类人员走动频繁的场景里，就算不小心碰到也不会造成磕碰伤害，护板上的散热孔采用了下进上出的排布逻辑，配合缸头自带的散热风叶，能形成稳定的散热风道，不会出现热风在护板内部循环的问题。

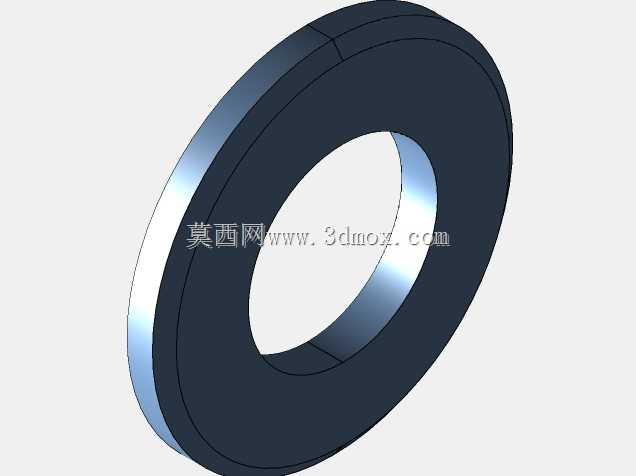

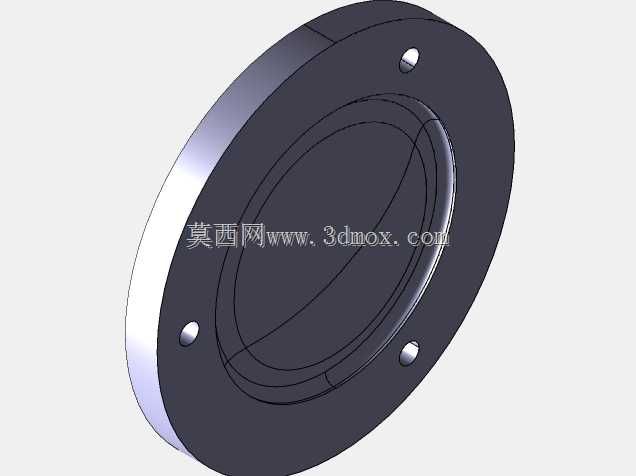

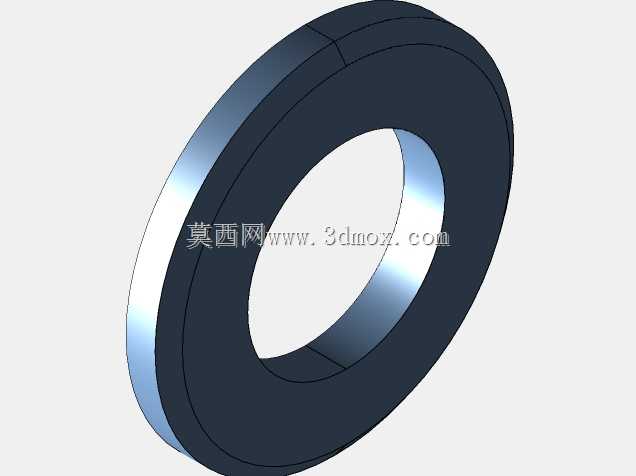

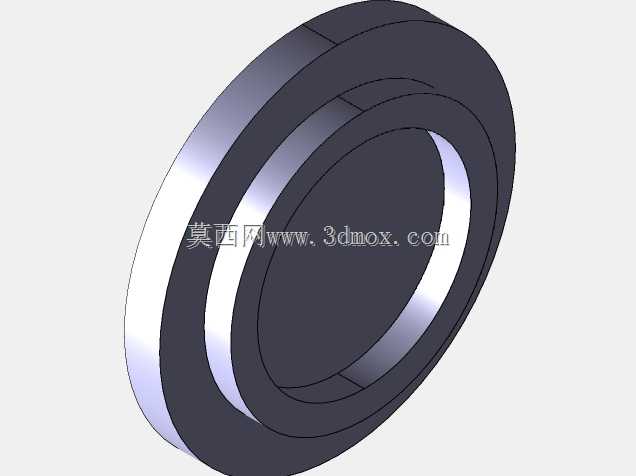

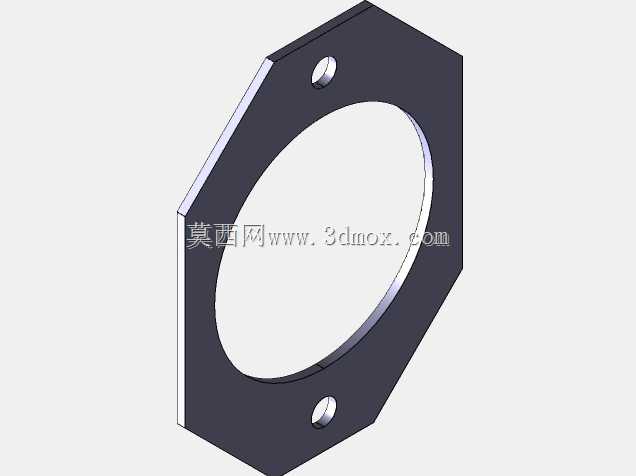

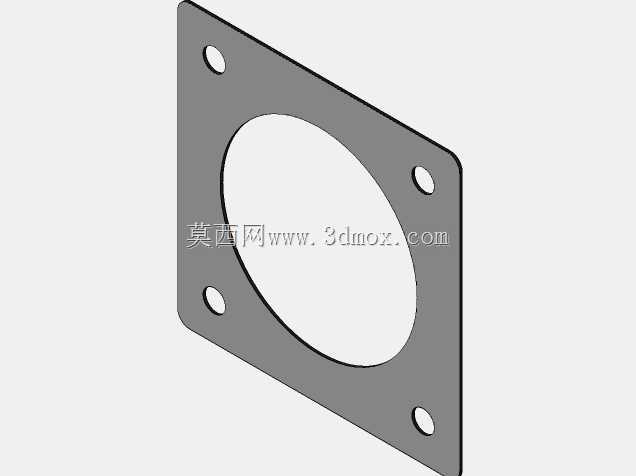

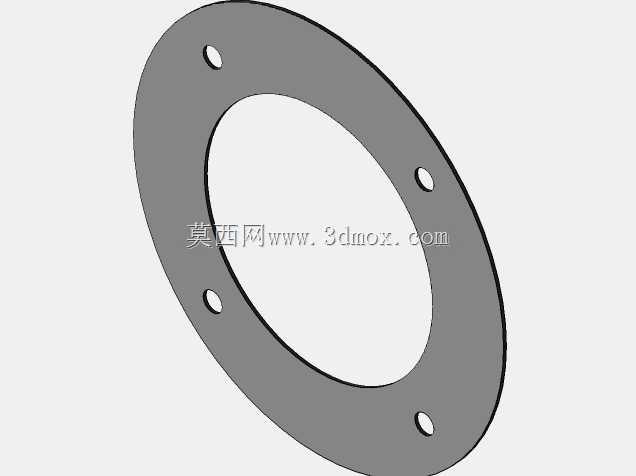

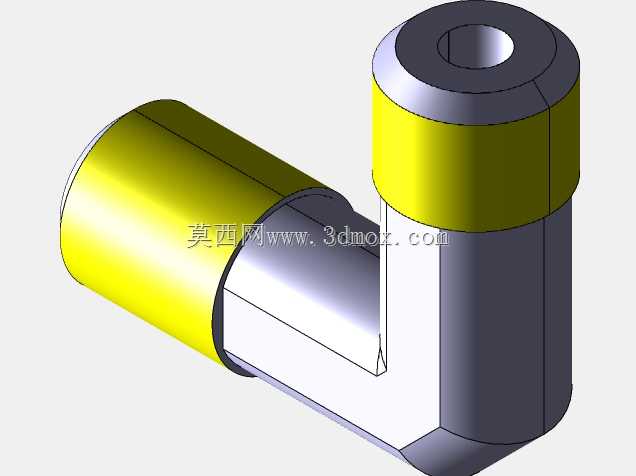

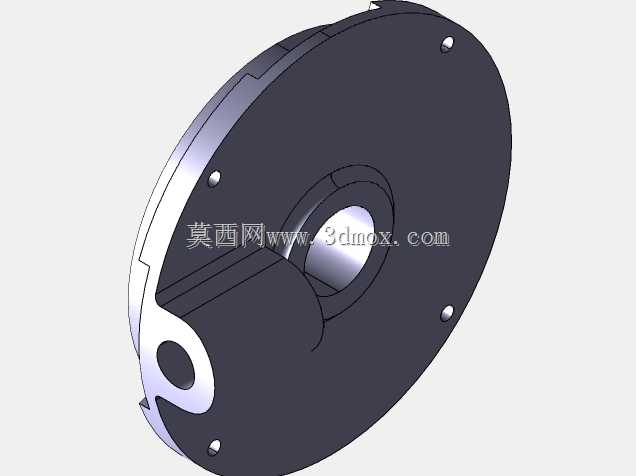

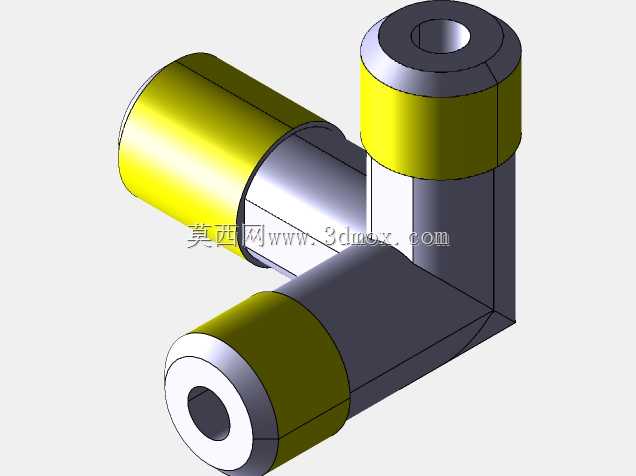

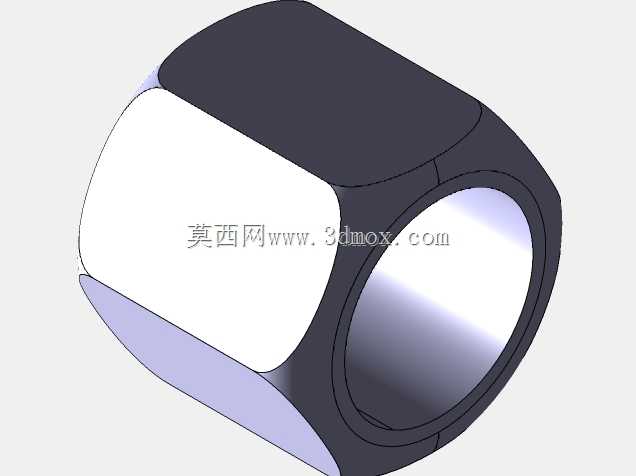

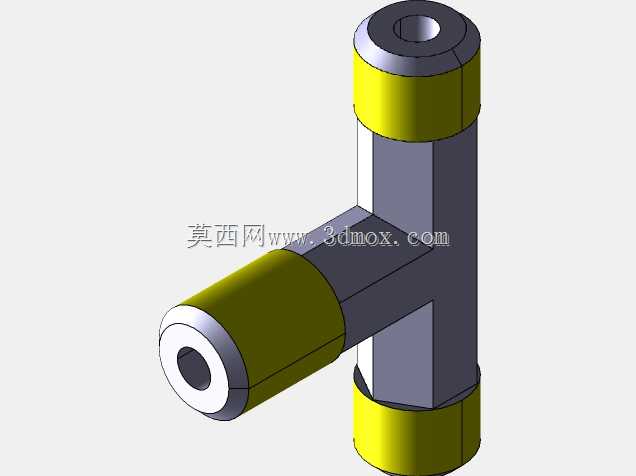

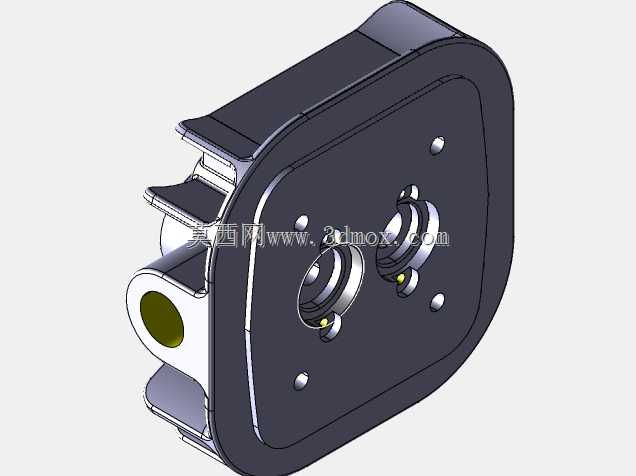

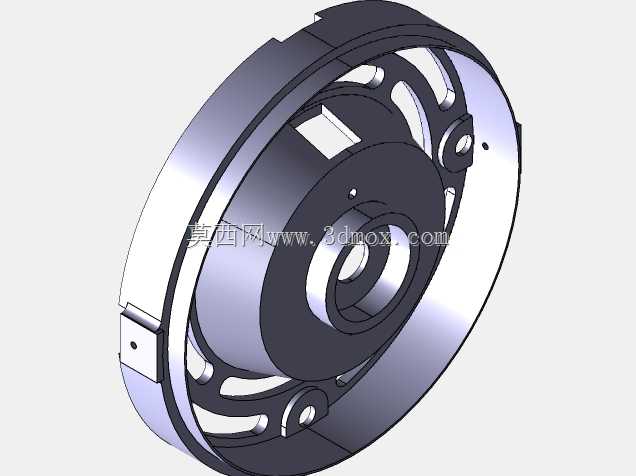

　　做结构建模的时候，特意把所有密封件的安装槽位都做了预留，包括缸头和缸体之间的密封垫、管路接头的O型圈槽位、端盖的密封胶条槽，这些细节如果在建模阶段省略，后续做装配干涉检查的时候就会发现密封件没有安装空间，实际装配时会出现漏气的问题。另外整机的外接电源接口位置做了防呆设计，接口朝向设备侧后方，不会和正面的气管接口互相干扰，电源线的出线位置预留了防折弯护套的安装空间，长期拖拽电源线也不会出现线芯断裂的问题。

　　对于做小型气动站选型、或者汽修门店设备布局的从业者来说，这个模型的尺寸边界和接口位置完全可以直接用来做车间布局规划，不用再额外测量实物尺寸；对于三维建模学习者来说，这款机型覆盖了动力传动、压力容器、气路控制、钣金护板这几类常见的机械结构，拆解开来逐个研究，能快速掌握小型通用机械设备的建模思路和装配逻辑，比单纯练习单个零件建模的提升效率高很多。
