阿特拉斯科普柯GA30螺杆式空气压缩机组

　　在制造车间的集中供气场景里，这类螺杆式压缩机组是整个气动系统的核心动力源，从装配线的气动扳手、气动吊具，到表面处理工段的喷砂、喷涂设备，再到精密检测工位的气动量仪供气，都需要稳定输出的洁净压缩空气作为动力介质，设备的运行稳定性直接决定整条产线的连续作业能力，一旦供气压力波动或者含油量超标，轻则导致气动工具扭矩失准、喷涂漆面出现瑕疵，重则触发精密设备的气路保护停机，造成整线生产中断。

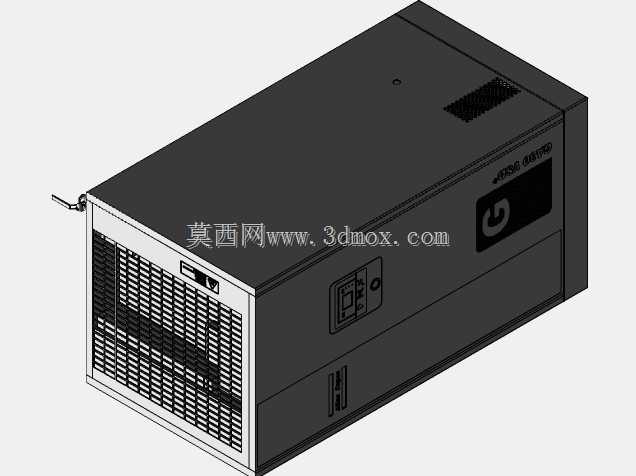

　　从整机结构设计来看，这款机组采用一体化箱式集成布局，将主机压缩单元、驱动电机、油气分离系统、冷却换热模块、电气控制柜体全部整合在封闭式金属壳体内，这种设计首先解决了传统分体式空压站安装分散、管路连接复杂的问题，现场安装只需要对接主供电线路、压缩空气输出管路以及冷却系统接口，不需要额外搭建主机与辅件的连接机架，大幅缩短现场安装调试的周期。箱体侧面预留的通风格栅采用大流通面积的冲压网孔结构，既可以保证冷却风的顺畅流通，带走设备运行过程中产生的热量，又能阻挡车间内的大尺寸金属切屑、杂物进入设备内部，避免换热翅片堵塞或者运动部件卡滞，格栅的开孔角度经过优化，在保证通风量的同时可以降低冷却风扇运行时的气流噪音外传，配合箱体内壁贴附的吸音阻尼材料，整机运行噪音可以控制在车间常规设备的噪音区间内，不需要单独设置隔音空压机房，直接布置在车间边角区域即可满足职业健康的噪音要求。

　　设备正面的操作检修门采用快拆式铰链结构，日常维护时不需要借助专用工具就可以开启，直接接触到内部的油滤、空滤、油气分离器滤芯等易损件，更换耗材的操作空间预留充足，运维人员不需要探身到设备内部就可以完成常规保养作业，降低日常维护的操作难度。控制模块集成在箱体正面的操作区域，集成了压力显示、运行状态指示、故障报警功能，操作人员在巡检过程中不需要打开箱门就可以直观读取设备的运行参数，快速判断设备是否处于正常工作状态。

　　从安装边界的角度考量，这款机组的底部采用整体式钢制焊接底座，底座上预设了地脚安装孔位，现场安装时只需要在硬化的混凝土地面按照孔位尺寸打膨胀螺栓固定即可，不需要额外制作混凝土安装基础，底座的承重结构经过强化，完全承载整机运行时的静载荷与动载荷，避免长期运行出现底座变形导致的主机与电机同轴度偏移。设备的左右两侧预留了不小于八百毫米的检修空间，后侧预留冷却风流通的排风通道，顶部预留吊装孔位，方便车间内使用行车完成设备的移位与就位作业。

　　在功能设计层面，机组内置的油气分离系统采用三级分离结构，压缩空气从主机排出后首先经过旋风分离段去除大粒径油滴，再经过滤芯精分离段过滤微米级的油雾颗粒，最终输出的压缩空气含油量可以稳定控制在常规工业用气的要求范围内，不需要额外配置后置精密过滤器就可以满足大部分普通气动设备的供气要求，如果是用于食品、医药等对气源洁净度要求更高的场景，只需要在输出端串联对应的精密过滤模块即可完成升级。冷却系统采用风冷式结构的配置下，通过板翅式换热器同时对压缩空气和润滑油进行冷却，润滑油路的恒温控制阀可以根据设备运行温度自动调节油路循环路径，设备冷启动时润滑油走小循环快速升温，达到额定工作温度后自动切换到大循环经过换热器散热，保证主机始终在最佳的油温区间运行，避免低温状态下润滑油黏度偏高导致的主机负载增大，也可以防止长期高温运行导致的润滑油加速氧化变质，延长润滑油的更换周期。

　　气路控制部分采用加载卸载的压力调节模式，当管网压力达到设定上限时，主机自动进入卸载运行状态，进气阀关闭，设备处于低负载待机状态，当管网压力下降到设定下限时，进气阀自动开启，主机恢复加载供气，这种调节模式可以在满足用气端压力波动要求的前提下，降低设备空载运行时的电能消耗，相比传统的停机重启控制方式，大幅减少电机的启动次数，降低启动电流对车间电网的冲击，同时延长电机与电气元件的使用寿命。整机的电气布线全部采用线槽内置布置，强电与弱电线路分离走线，避免动力线路的电磁干扰影响控制模块的信号稳定性，所有外部接线接口都设置在箱体侧面的独立接线腔内，现场接线时不需要打开主机仓门，接线作业更加安全便捷。
