直列四缸发动机曲柄连杆活塞组结构

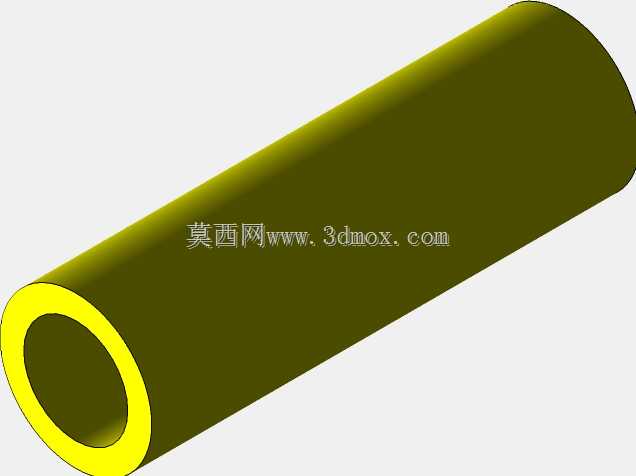

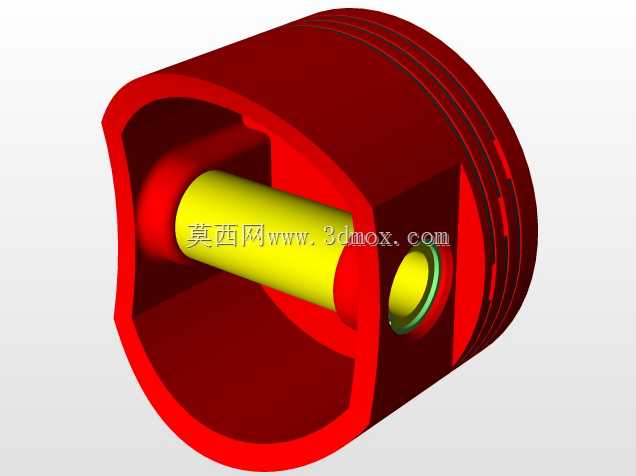

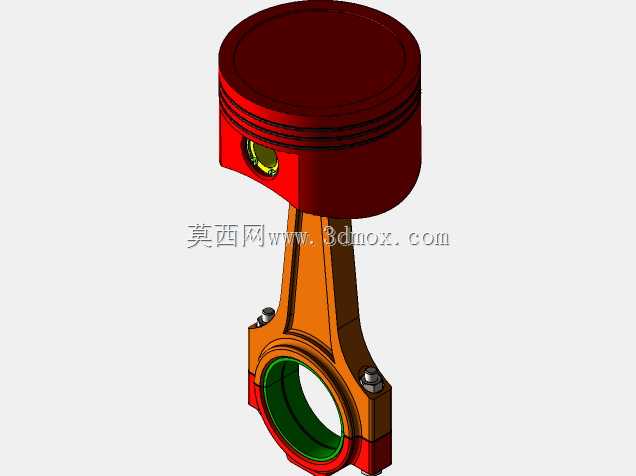

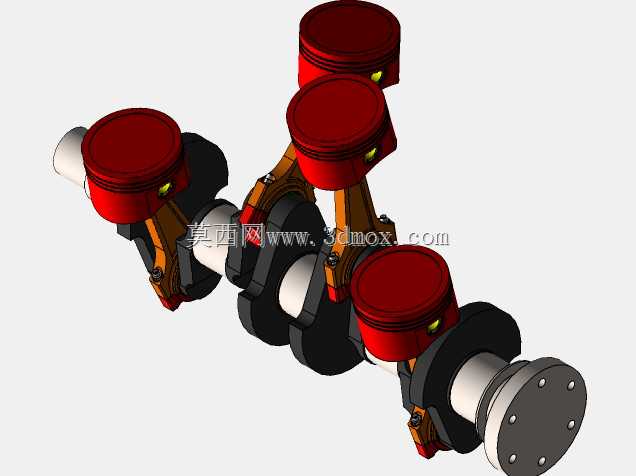

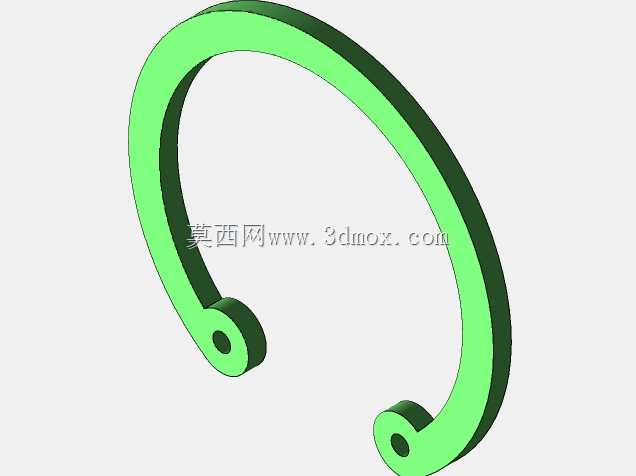

　　这套结构对应往复式内燃机核心的曲柄连杆机构，是车用动力单元完成能量转换的核心载体，日常在乘用车、轻型商用车的动力总成开发、教学演示、维修拆解实训场景中被广泛参考，不少职业院校的发动机构造实训、车企动力部门的前期方案校核都会用到同类型的结构数模做干涉检查与运动仿真验证。从实际功能来看，这套结构承担着把活塞顶部燃气燃烧产生的直线往复推力，转化为曲轴旋转扭矩输出的核心作用，活塞在气缸套内做上下往复运动时，通过活塞销将力传递给连杆，连杆小头随活塞做直线运动、大头随曲轴曲柄销做圆周运动，最终带动曲轴主轴颈旋转，向外输出可驱动车辆传动系统的扭矩。设计层面上，这套直列四缸的排布采用等缸心距布局，四个曲柄销错开180度相位，

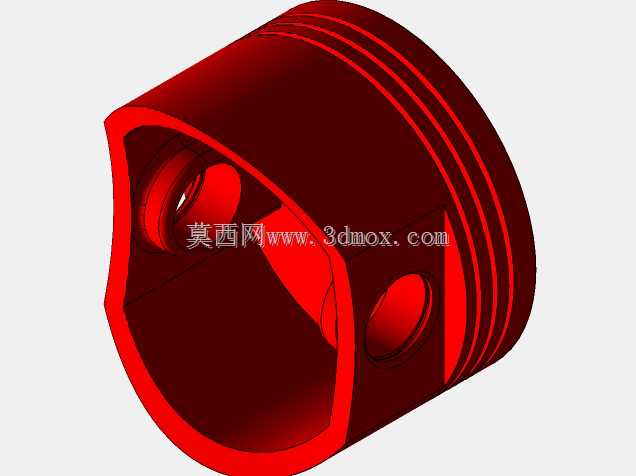

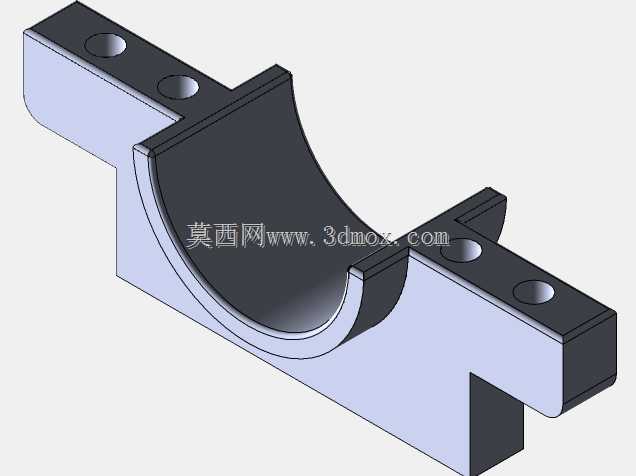

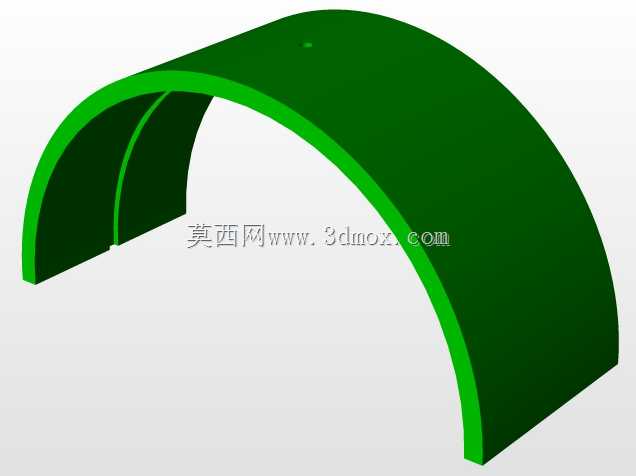

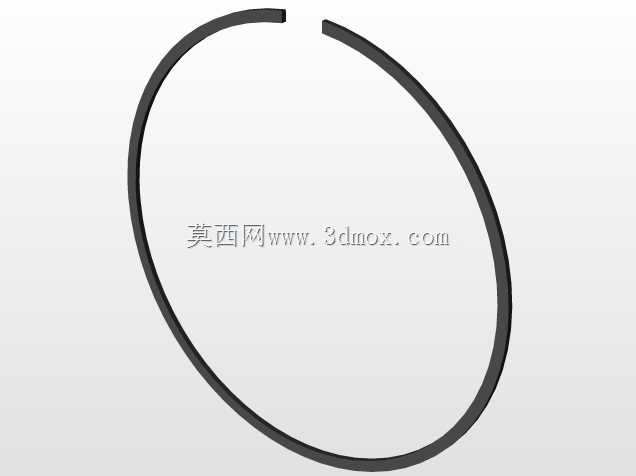

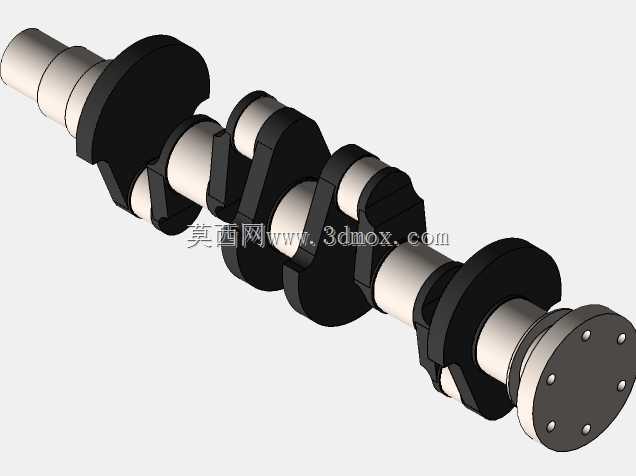

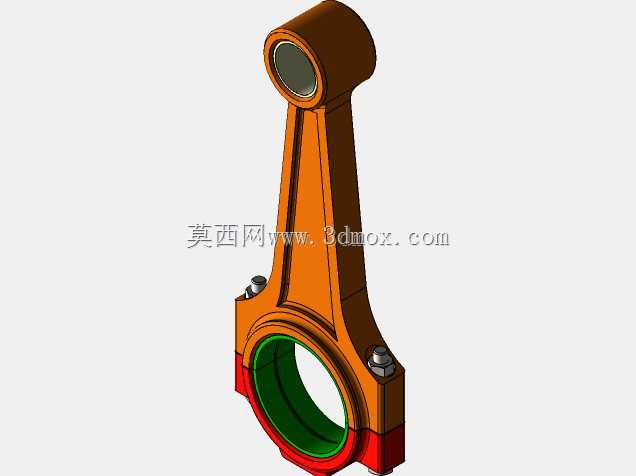

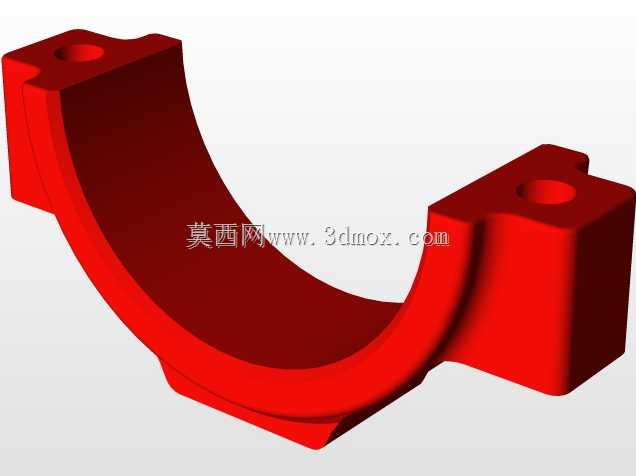

　　能够保证相邻气缸的做功行程错开，让整机运转的一阶、二阶惯性力得到更好的平衡，减少运转过程中的振动传递；活塞顶部采用凹坑设计适配燃烧室形状，活塞环槽位置预留了气环、油环的安装空间，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆采用工字形截面结构，在保证结构强度、满足往复运动惯性力载荷要求的前提下，尽可能降低自身重量，减少高转速下的惯性载荷冲击；曲轴的平衡块与曲柄臂一体设计，每个曲柄臂对应的平衡块都经过配重核算，抵消活塞连杆组往复运动产生的不平衡力矩，曲轴主轴颈与连杆轴颈的位置都预留了润滑油道开孔，能够让压力润滑的机油到达轴瓦位置，形成稳定的油膜减少运动副的磨损。从安装边界来看，

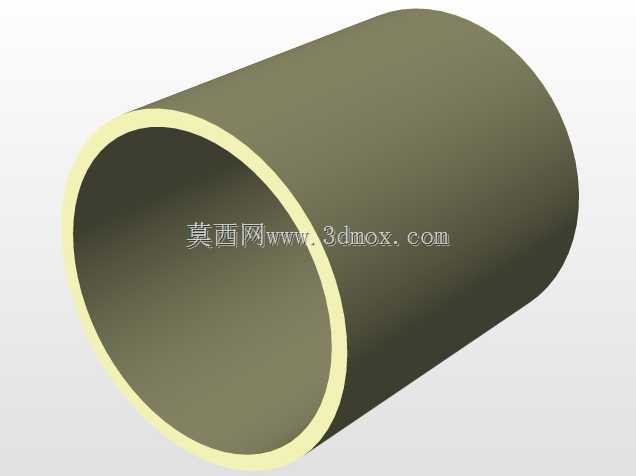

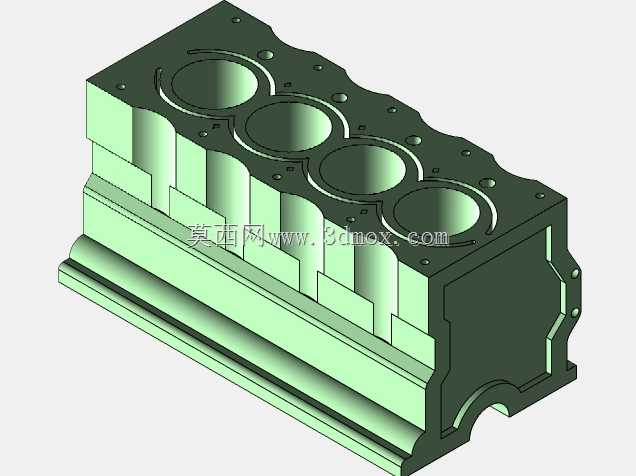

　　整套活塞连杆组完全封装在气缸体的缸筒区间内，活塞裙部与气缸壁之间保留微米级的配合间隙，满足热膨胀后的运动需求，不会出现冷态敲缸、热态拉缸的问题；曲轴两端分别延伸出气缸体前端与后端，前端用于安装正时轮、皮带轮驱动配气机构与附件系统，后端用于连接飞轮与传动系统，所有运动部件的运动包络都经过校核，在全行程运动过程中不会与气缸体、油底壳等周边固定部件发生干涉。实际工程应用中，这类数模常被用于做运动学仿真，验证不同曲轴转角下活塞的位移、速度、加速度变化，核算连杆的摆角范围，确认活塞在上止点、下止点位置时与气门、气缸盖的安全间隙，也可以用于有限元分析，模拟最大爆发压力工况下活塞顶面的应力分布、连杆杆身的形变情况、曲轴轴颈的载荷分布，

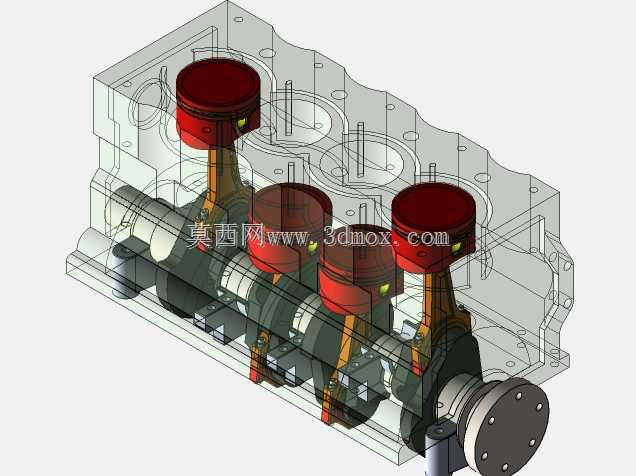

　　为后续的结构优化、材料选型提供数据支撑。不同于整机的外观数模，这套结构把气缸体做了透明化处理，能够清晰看到内部活塞、连杆、曲轴的装配关系与相对位置，不需要做额外的剖切处理就能直观展示曲柄连杆机构的运动逻辑，对于刚接触内燃机结构的设计人员来说，能够快速理清各部件的装配顺序与配合关系，在做维修实训演示时也能更直观地展示四冲程发动机做功过程中各部件的运动状态，帮助理解发动机的基本工作原理。
