改进型单调速器蒸汽动力机组结构

　　这套蒸汽动力结构的建模过程中，针对原有SI系统的尺寸链路做了全链路的适配调整，核心改动集中在调速模块的精简重构——原结构配置的冗余调速器被完全移除，重新匹配了单组调速机构的控制逻辑，从动力输出的稳定性验证来看，单调速器的配置完全可以满足整机转速调控的需求，不会出现负载波动下的转速失稳问题。从实际应用场景来看，这类小型蒸汽动力结构常被用于教学演示场景、复古动力装置复刻以及小型特种动力配套，区别于大型工业蒸汽机组的复杂管路布局，该结构在保证核心工作原理完整呈现的前提下，压缩了整体的安装边界，整机的横向安装尺寸控制在适配常规展示台架的范围内，纵向高度预留了调速手轮、飞轮的操作与转动安全间隙，

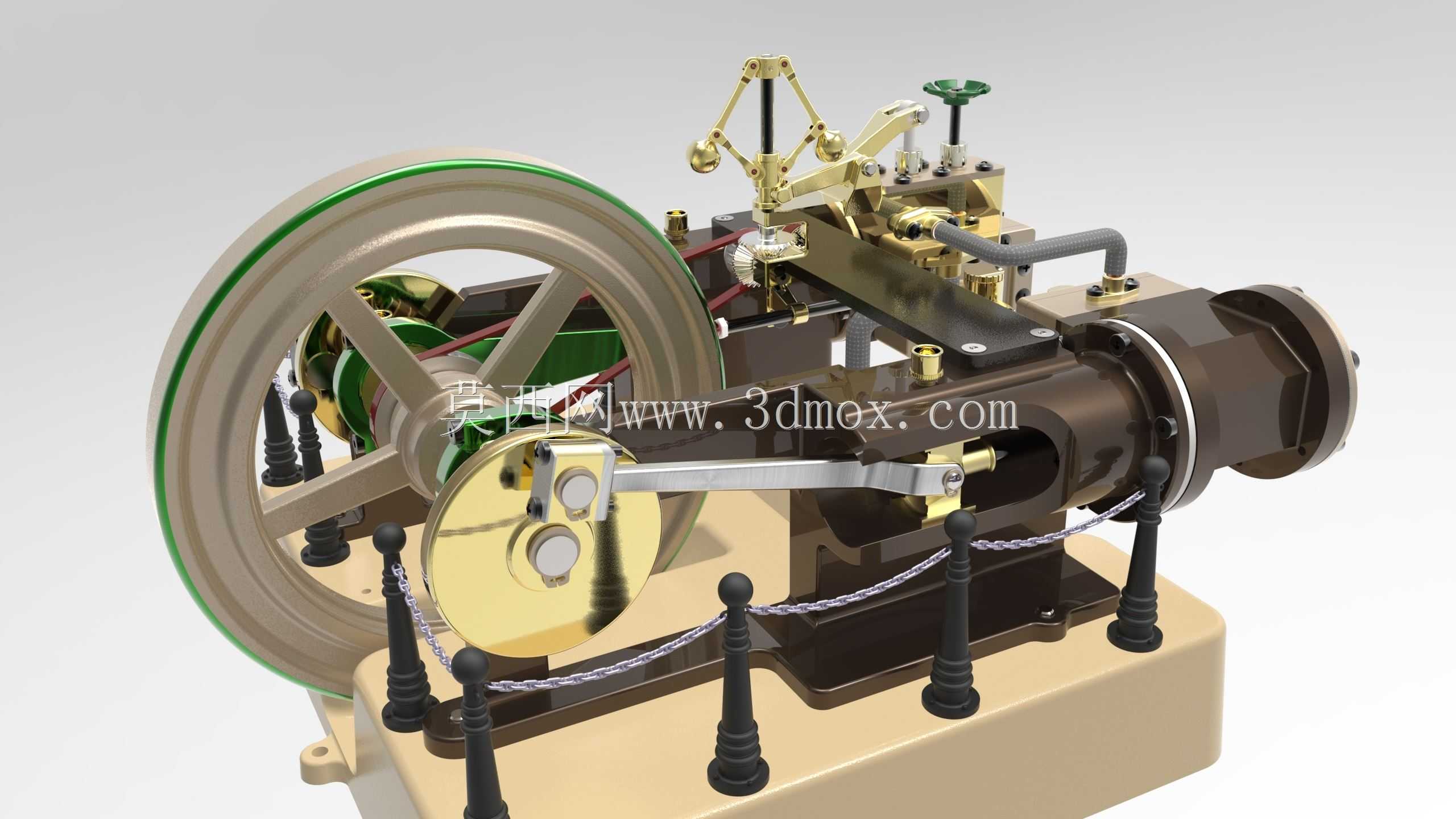

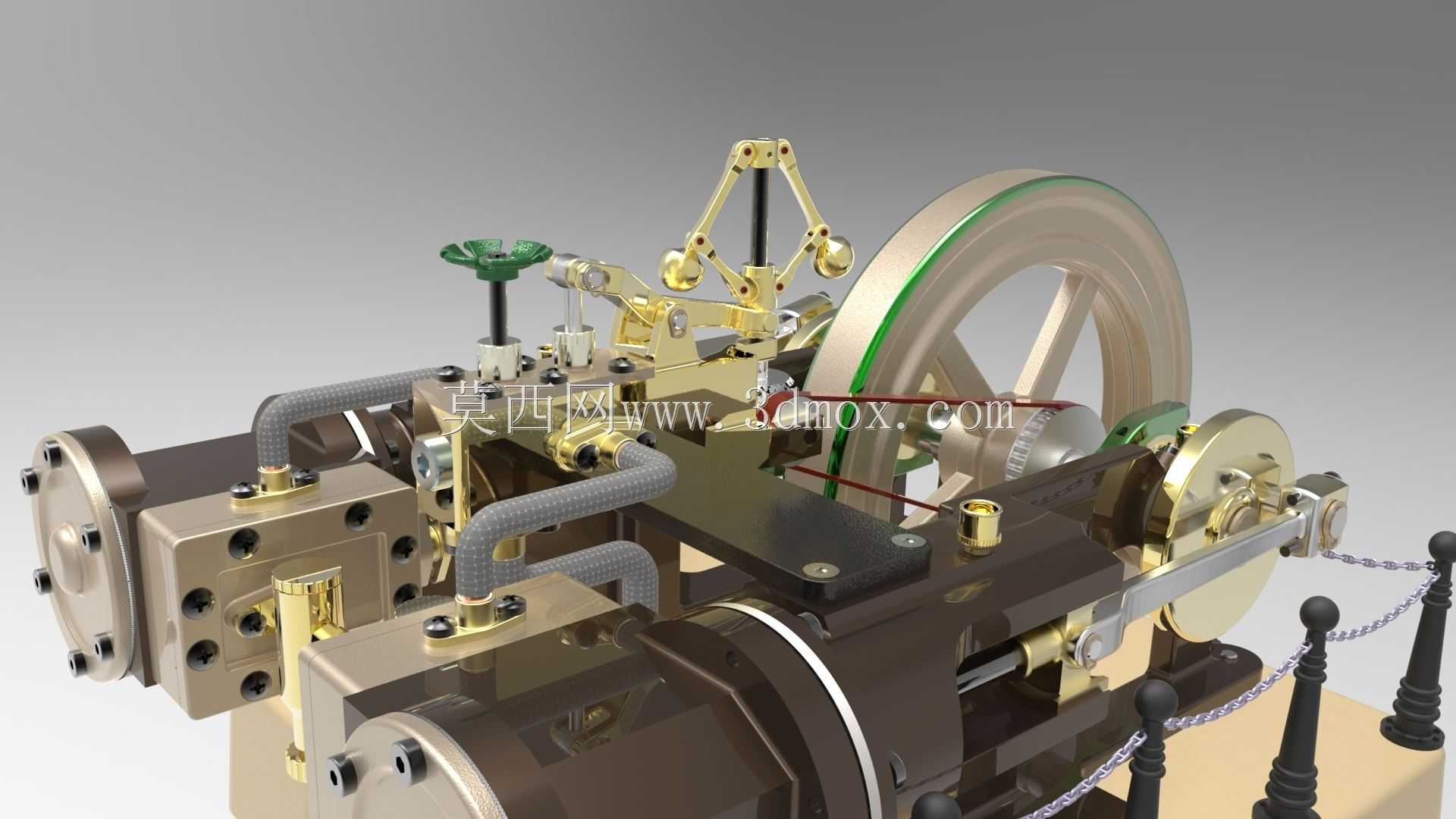

　　安装底座的固定孔位按照通用台架的安装间距做了匹配，不需要额外做转接板即可完成台架固定。结构的功能逻辑上，蒸汽从配气块进入气缸后推动活塞做往复运动，通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，飞轮自带的轮缘配重可以储存转动惯量，抵消活塞往复运动的死点冲击，保证输出轴的转动连续性；外露的灰色管路为蒸汽输送与乏气排出通道，管路的弯折半径完全按照实际硬管装配的最小弯曲半径设置，避免了建模中常见的管路弯折死区问题，管接头的密封结构、紧固件的排布都按照实际装配逻辑做了还原，每一处螺栓的露出长度、螺母的压紧位置都符合机械装配的规范要求，不存在干涉错装的问题。顶部的绿色手轮为蒸汽进气量调节构件，通过连杆结构连接配气阀块，

　　可以手动调整进气开度从而控制整机输出功率，手轮的防滑纹路、操作高度都按照人体操作的舒适区间设置，不需要额外借助工具即可完成手动调节。两侧的气缸端盖采用多螺栓均布压紧的密封结构，密封面的宽度、螺栓的间距都符合压力容器密封的设计要求，可以承受蒸汽工作状态下的内部压力，不会出现密封面泄漏的问题。传动侧的连杆连接部位做了轴瓦配合结构的还原，转动副的间隙控制在合理范围内，既不会因为间隙过大出现传动冲击，也不会因为间隙过小导致转动卡滞。建模过程中对所有运动部件做了运动干涉检查，飞轮转动全行程、连杆摆动全角度、调速机构动作全范围内都不存在零部件碰撞问题，所有固定件的连接关系都符合实际机械装配的逻辑，没有出现悬空、无固定的结构件。

　　从结构设计的思路来看，这次改动的核心是在不损失核心功能的前提下精简冗余部件，原结构的双调速器配置不仅增加了整机的结构复杂度，还额外提升了装配调试的难度，单调速器的配置在控制逻辑上做了优化，将转速反馈的连杆路径做了缩短，减少了传动环节的间隙累积，反而提升了调速的响应精度。整机的外形布局上，将重量较大的飞轮布置在结构的一侧，气缸与配气机构集中在中部，底座采用厚重的承托结构平衡整机的重心，避免运转过程中出现重心偏移导致的振动问题，底座边缘预留的围栏安装位可以搭配防护链结构，在展示场景下起到安全防护的作用，防止运转过程中人员误触高温部件或者运动构件。配气机构的凸轮传动结构做了细节还原，凸轮的型线按照实际进排气的正时要求设计，可以精准控制进排气阀门的开启与关闭时机，保证蒸汽在气缸内的做功效率，不会出现配气正时错乱导致的动力损失问题。所有金属构件的材质表现区分了加工面与非加工面的差异，气缸体的安装面、轴类零件的配合面都按照机加工表面的质感做了处理，机架的非加工面保留了铸件的质感差异，更贴近真实设备的外观表现。
