带波纹防护套的铰接式传感连接组件

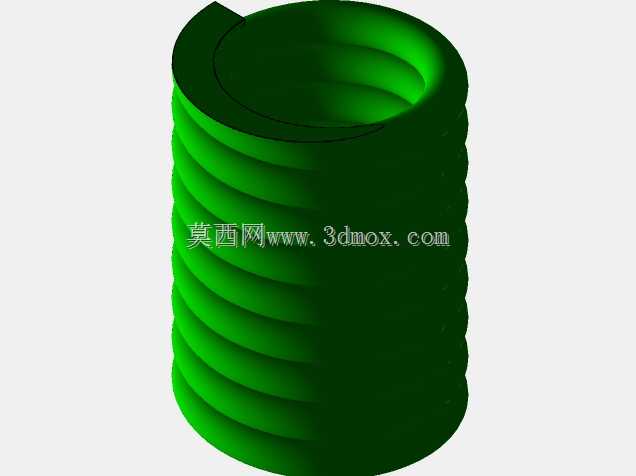

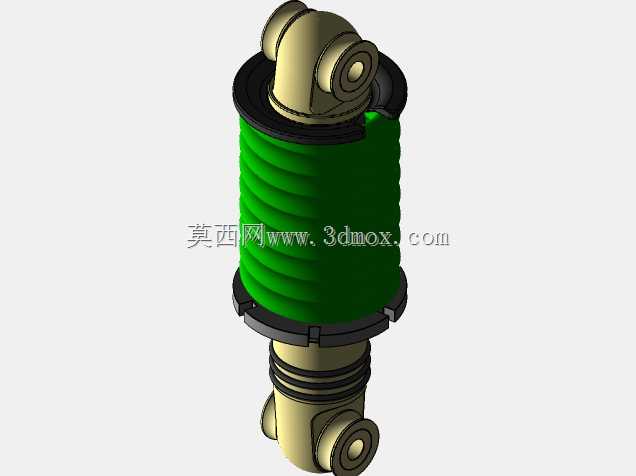

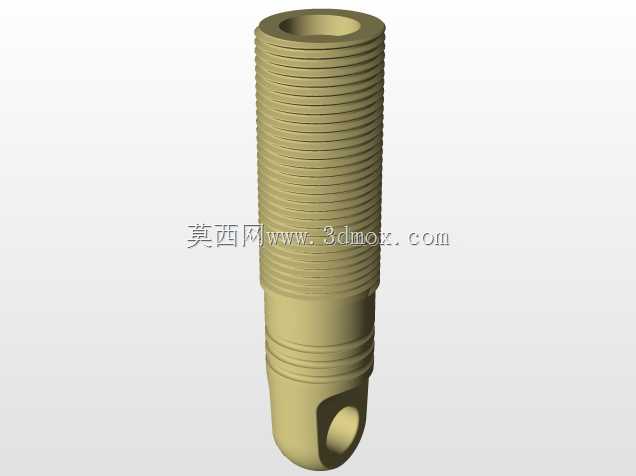

　　在工业流体管路、气动控制回路以及小型执行机构的信号采集链路里，这类带双向铰接接头的传感连接组件，往往承担着介质参数采集与管路柔性衔接的双重作用，很多现场调试的工程师都遇到过硬质传感接头在设备振动工况下出现密封渗漏、信号采集端受应力偏移的问题，这个结构的设计恰恰是针对这类现场痛点做的优化。从结构细节来看，组件上下两端都采用了带铰接环的耳轴式接头，铰接副的配合间隙控制在0.02-0.05mm区间，既可以保证安装时能根据管路走向做±15°的角度偏转，适配不同安装面的角度偏差，又不会因为间隙过大导致介质流动时产生紊流影响传感检测精度。中间段的绿色波纹防护套采用褶皱式结构，拉伸行程可以覆盖组件总长度18%的伸缩量，当设备运行产生管路窜动、

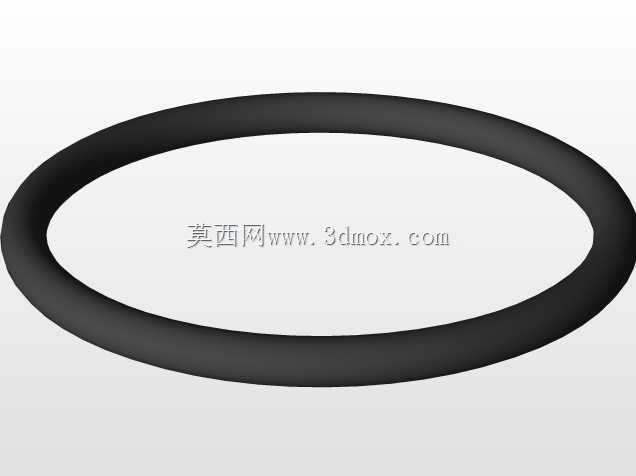

　　振动位移时，防护套可以随结构同步形变，避免内部的传感芯体、密封件直接受轴向拉压应力，同时波纹结构的环形凸起还能阻挡现场的切削液飞溅、粉尘堆积，适配车间多尘、有喷淋的作业环境。做结构设计的时候，首先要明确安装边界：上下铰接端的连接螺纹采用通用管螺纹规格，接头端面的密封槽深度控制在1.2mm，适配常规O型圈的密封压缩量，安装时不需要额外加工过渡接头，可以直接对接现有工业管路的标准接口；组件的最大外径受波纹套的褶皱外圆限制，安装时需要预留至少5mm的径向操作空间，方便扳手卡接上下接头的六角紧固位，同时要注意铰接端的偏转方向要和管路的振动位移方向保持一致，避免长期运行时铰接副出现偏磨。从功能特性上看，

　　这个组件把传感元件的安装位集成在中间防护套的内部腔室，不需要在管路上额外开孔安装传感探头，减少了管路的密封泄漏点，介质从下端接头进入后，直接流经传感检测区域再从上端接头流出，压损控制在同管径硬质接头的1.2倍以内，不会对管路的整体流通效率产生明显影响。很多做设备改造的场景里，原有管路的安装位置预留空间有限，硬质传感接头往往因为角度问题无法顺利安装，这个铰接结构可以在安装时先调整好两端接头的对接角度，再锁紧铰接副的定位螺钉，大幅降低现场安装的适配难度，尤其是在小型液压试验台、气动分拣设备的管路改造项目里，这类柔性传感连接组件可以减少40%以上的现场安装调整工时。设计过程中还要考虑材料匹配的问题，上下接头采用金属材质保证结构强度，

　　波纹防护套采用耐油耐老化的弹性材质，在-20℃到80℃的常规工业环境温度区间内，不会因为温度变化出现材质脆裂、软化变形的问题，铰接副的接触面做了硬化处理，长期反复偏转也不会出现磨损松旷的问题。另外要注意，组件的安装固定不能完全依赖两端的管路螺纹承接，在靠近中间段的位置需要预留管卡安装位，避免设备长期振动导致接头螺纹受交变应力出现疲劳断裂，波纹套的褶皱间隙要定期清理，防止金属碎屑、硬质粉尘卡在褶皱里影响伸缩形变能力。
