机用快速夹紧虎钳三维结构设计

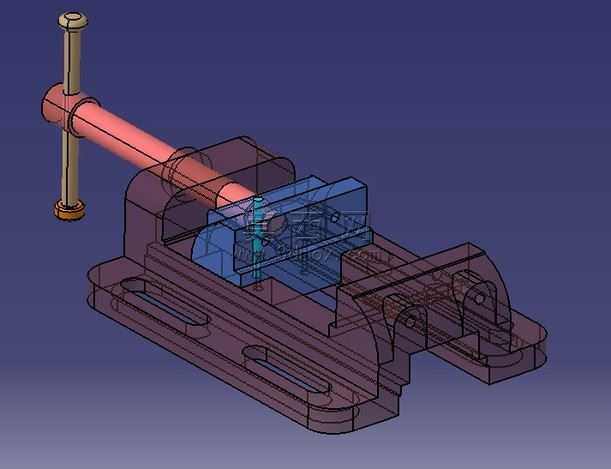

本作品为机用夹紧虎钳的三维结构设计模型，采用三维建模软件完成全参数化结构搭建，整体采用线框加实体半透明的渲染方式呈现，清晰展示虎钳内部的传动与夹紧逻辑。模型完整还原了虎钳的核心组成结构，包含固定钳身、活动钳身、传动螺杆、导向导轨、夹紧垫块、底座安装槽等全部功能部件，各部件间的装配关系完全符合实际工装夹具的装配逻辑，螺杆与活动钳身的传动副、导轨与钳身的滑动配合结构均做了精准的结构还原，没有出现结构干涉或者装配逻辑错误的问题。在材质表现上，模型针对不同功能部件做了区分设置，传动螺杆采用金属镀铬材质表现，呈现出金属加工件的光亮质感，钳身主体采用铸铁材质的半透明显示效果，既保留了铸铁件厚重的材质观感，又能透过实体看到内部的传动结构布局，夹紧垫块采用蓝色硬质合金材质区分，清晰标识出工件夹紧的工作面，底座部分做了深色金属质感处理，凸显虎钳整体的稳重感。设计思路上，这款虎钳偏向机加工场景的快速装夹需求，加长的传动螺杆设计可以实现更大的钳口开合范围，适配不同尺寸的工件装夹需求，底座预留的长条形安装槽可以方便虎钳在机床工作台面上进行位置调整与固定，钳身内部的滑动导轨结构做了加宽处理，提升夹紧过程中的结构稳定性，避免装夹工件时出现钳身偏移的问题。模型在结构细节上做了充分还原，螺杆端部的转动手柄、钳口的防滑齿结构、底座的安装孔位都按照实际五金配件的尺寸比例进行建模，整体结构比例协调，各运动部件的活动行程符合实际产品的功能逻辑，既可以作为机械设计教学的结构演示素材，也可以作为工装夹具设计的参考原型，半透明的渲染方式能够让观看者快速理解虎钳的夹紧传动原理，清晰看到内部螺杆如何带动活动钳身沿导轨做直线往复运动，实现工件的夹紧与松脱动作。
