复杂异形框体组合螺旋弹簧三维设计

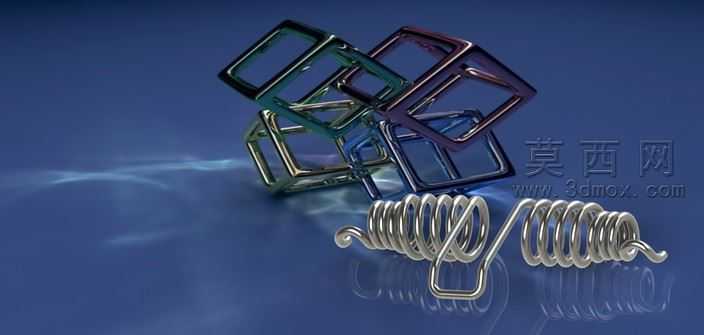

本作品为结构复杂度适中的螺旋弹簧组合异形结构三维建模成果，建模过程围绕弹簧类五金零件的成型逻辑展开，首先梳理螺旋弹簧的基础参数：确定簧丝直径、螺旋升角、有效圈数与端部挂钩的弯折曲率，通过螺旋线扫描生成基础簧体部分，针对端部的异形挂钩结构，采用3D草图绘制弯折路径，保证挂钩与簧体衔接处的曲率连续，避免建模过程中出现曲面破面、壁厚不均的问题。针对上方堆叠的异形框体结构，先绘制单个方形框的闭合轮廓，通过抽壳命令生成薄壁金属框结构，再根据堆叠的错落角度，对每个框体进行空间旋转与位移调整，保证框体之间的接触位置贴合自然，还原金属构件堆叠的错落视觉效果。材质设置阶段，针对弹簧部分赋予高反光金属材质，调整金属粗糙度参数至较低数值，模拟不锈钢弹簧的冷金属光泽，添加细微的拉丝纹理提升材质真实感；上方异形框体则采用电镀彩色金属材质，分别调整不同框体的色相偏移，模拟电镀工艺产生的幻彩反光效果，区分不同框体的视觉层次。渲染阶段采用深蓝色渐变背景，添加柔和的侧方主光源与底部补光，突出金属构件的反光特性与轮廓线条，在构件下方添加微弱的反射平面，模拟光滑台面的倒影效果，提升整体渲染图的质感。设计过程中重点考量弹簧的力学结构合理性，螺旋部分的圈距均匀一致，端部挂钩的弯折半径符合五金弹簧的实际加工工艺要求，异形框体的壁厚保持统一，所有衔接位置均做圆角过渡处理，避免尖锐棱角，既保证模型的视觉美观度，也符合实际五金零件的生产加工逻辑，可用于机械结构演示、五金配件设计参考等场景。
