锅炉端盖铸造件工业结构三维设计

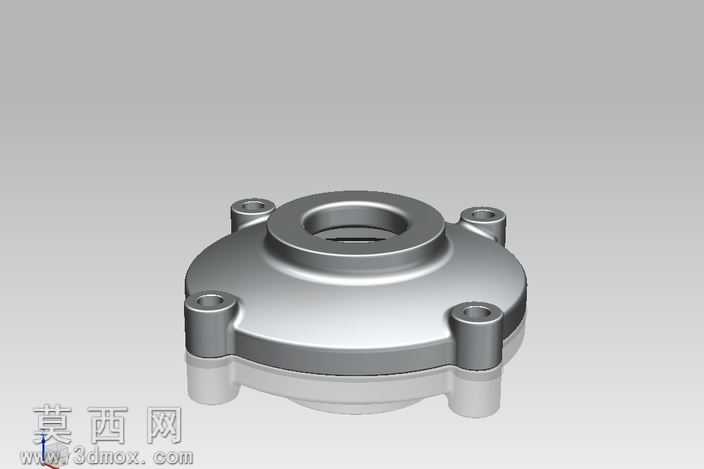

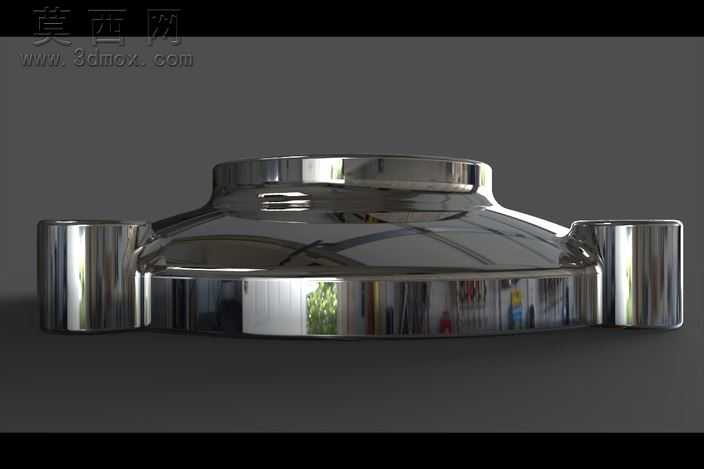

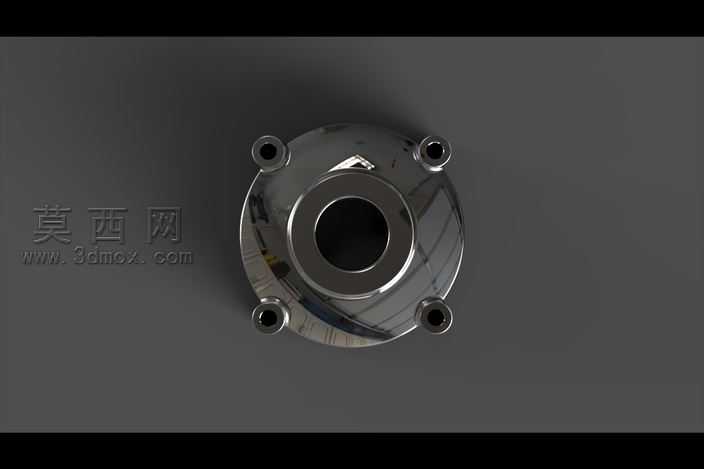

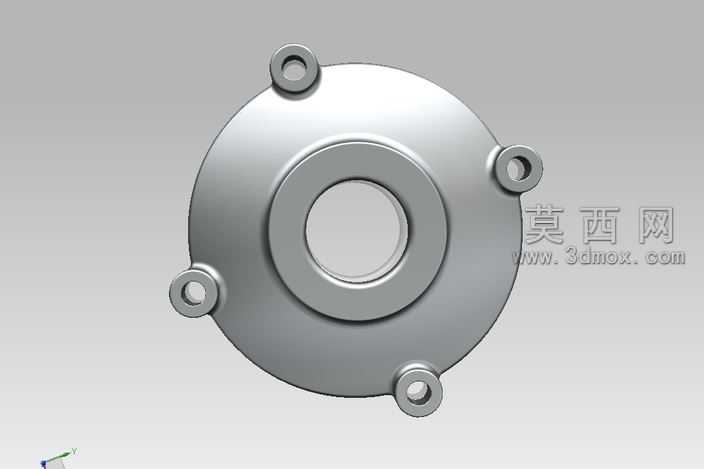

本作品为锅炉配套端盖铸造件的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先围绕锅炉端盖的实际工况需求拆解结构逻辑：主体采用圆盘式承压基座造型，中心设置凸起的同轴通径装配凸台，用于对接锅炉管路实现密封衔接，凸台边缘做圆角过渡处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷。沿圆盘基座周向均匀分布四个带通孔的柱状安装耳座，每个耳座的通孔同轴度严格控制在装配公差范围内，用于端盖与锅炉主体的螺栓紧固连接，耳座与圆盘主体的衔接处采用渐变圆弧过渡，既保证铸件的结构强度，也优化了金属液充型时的流动路径，减少铸造缺陷产生概率。建模过程中对铸件的壁厚做均匀化处理，主体壁厚保持一致，避免因壁厚差过大导致的铸造缩松问题，所有棱边均按照铸造工艺要求设置合适的铸造圆角，未保留尖锐直角结构，符合砂型铸造的脱模工艺需求。材质渲染阶段模拟铸铝件的表面质感，还原铸件经抛丸处理后的亚光金属光泽，对安装耳座的端面、中心凸台的配合面做细微的粗糙度区分，呈现出机加工面与非加工铸造面的质感差异，让渲染效果更贴近实际生产出的铸件成品状态。设计过程中充分结合铸造工艺的可行性，在结构上预留了合理的拔模斜度，同时对铸件的分型面位置做了适配性结构优化，确保模型可直接对接后续的铸造模具开发流程，无需做大幅结构调整。整体结构设计兼顾承压密封性能、安装便捷性与铸造工艺性，四个周向分布的安装耳座可实现端盖的均匀压紧，保证连接后的密封可靠性，中心凸台的高度与内径尺寸严格匹配对应锅炉的管路规格，避免装配干涉问题，圆盘主体的背面设置有适配密封垫圈的内嵌凹槽结构，可进一步提升端盖安装后的密封效果，防止锅炉运行过程中出现介质渗漏问题。
