带渐开线花键的刺齿圆柱齿轮三维设计

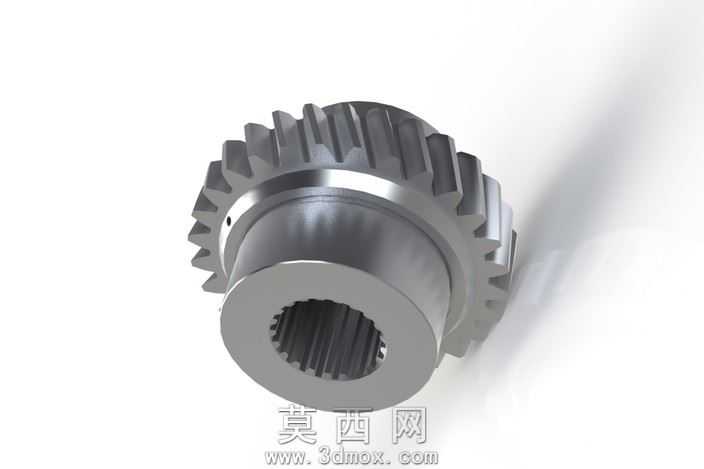

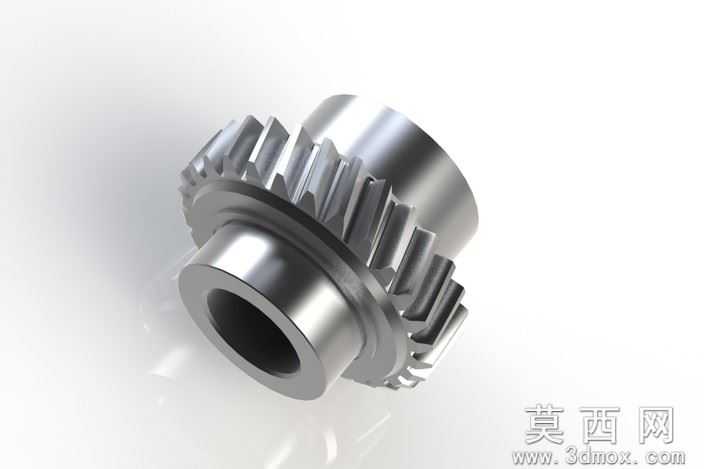

本作品为带刺数牙齿与内部渐开线花键结构的圆柱齿轮三维建模成果，建模过程围绕机械传动零件的实际应用需求展开，严格遵循齿轮传动的设计规范与机械加工工艺逻辑。建模初期先梳理圆柱齿轮的核心参数逻辑，确定齿部的模数、压力角、齿数等基础参数，同时针对内部渐开线花键的配合需求，匹配对应花键的模数、齿数、压力角以及定心方式参数，确保后续装配环节的配合精度符合机械传动的公差要求。建模阶段采用参数化设计思路，先通过草图绘制齿轮的分度圆、齿顶圆、齿根圆基准轮廓，利用渐开线方程生成精准的齿廓曲线，通过阵列操作完成整圈刺齿齿形的构建，保证每个轮齿的齿距、齿厚参数均匀一致，避免传动过程中出现卡滞、传动比不稳定的问题。针对齿轮中部的轮毂结构，按照轴系配合的尺寸要求设计内孔与渐开线花键结构，花键的齿形同样通过渐开线方程生成，确保花键齿与外部配合件的啮合精度，同时在轮毂与齿圈之间设计合理的过渡连接结构，优化应力传递路径，减少齿轮传动过程中应力集中的风险。材质与渲染环节，选用工业常用的合金结构钢材质属性，还原金属零件的金属光泽、表面粗糙度以及机加工纹理，通过渲染调整光影角度，清晰展现轮齿的齿面形态、花键的内部结构以及各部位的倒角、过渡圆角细节，让模型能够直观呈现真实加工后的零件质感。结构设计上充分考虑齿轮的实际工况，在齿端、孔端都设计了符合工艺要求的倒角，既方便装配过程中的零件导入，也能去除加工毛刺提升零件的使用寿命，整体模型的各部位尺寸比例协调，既满足传动功能的结构需求，也兼顾了机械加工的工艺可行性，可用于机械传动系统的装配仿真、运动模拟、工程出图以及教学演示等场景，能够直观展示带花键圆柱齿轮的结构特点与传动原理。
