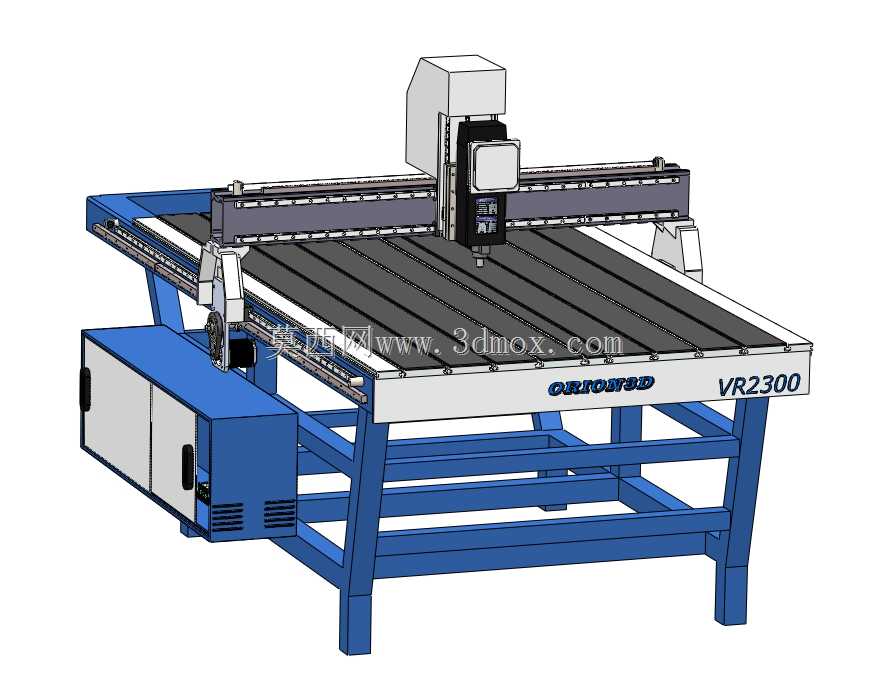

VR2300龙门式板材数控加工设备结构设计

　　这款龙门移动式数控加工设备，核心面向大幅面板材的平面加工场景，在广告标识制作、家具板材开料、非金属模具铣削、薄铝板切割下料等生产环节都有广泛应用，可适配亚克力、密度板、PVC、薄铝型材、环氧板等多种常见加工材质，能完成铣削、钻孔、开槽、轮廓切割等多类加工工序，替代传统人工划线、手持切割的低效作业模式，大幅提升中小批量板材加工的精度一致性与生产效率。

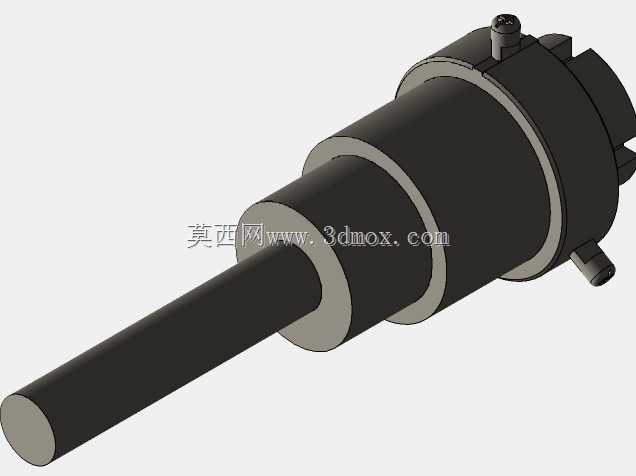

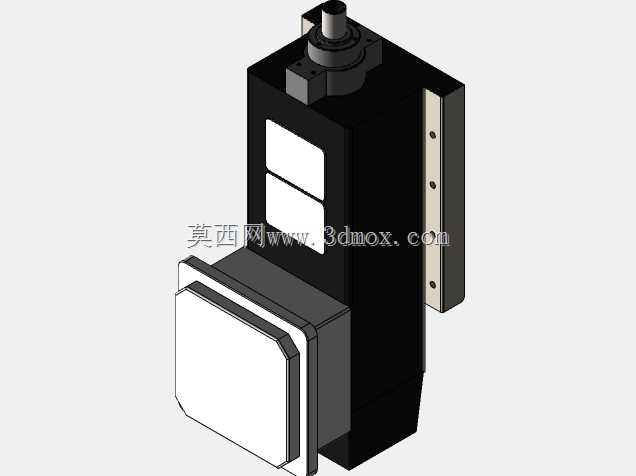

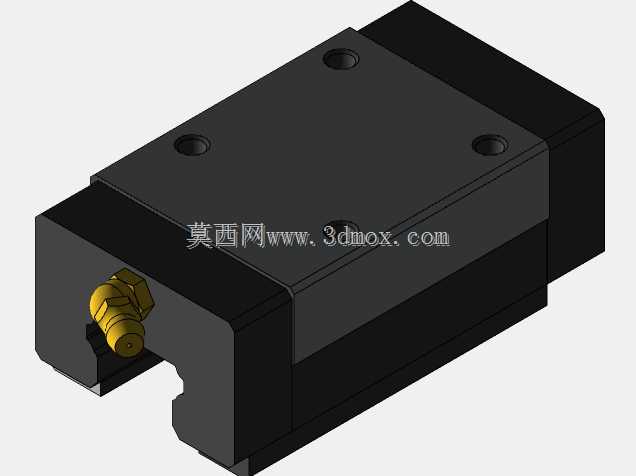

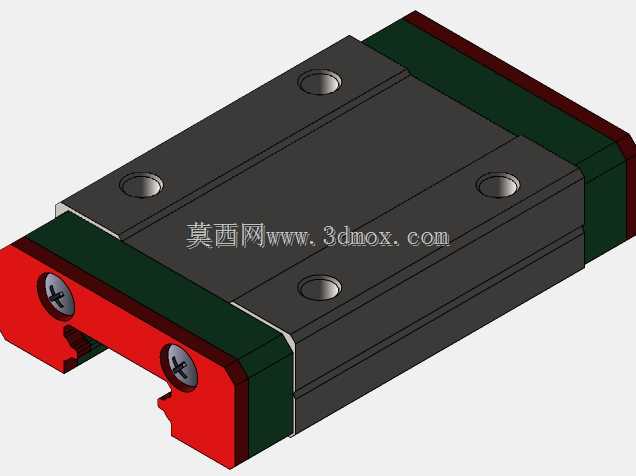

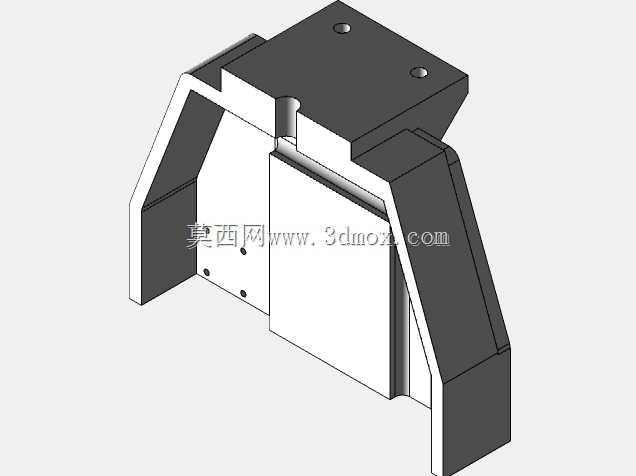

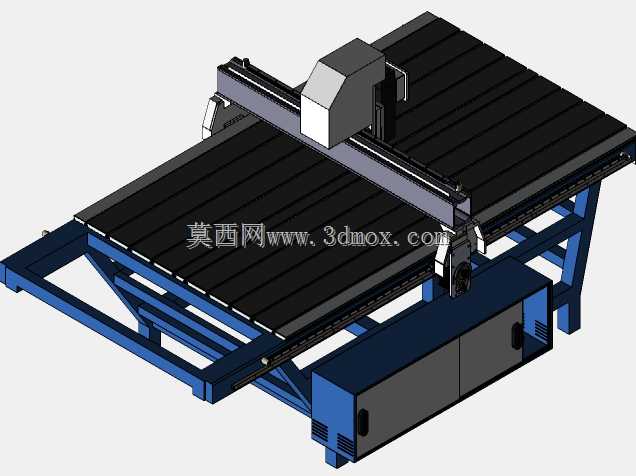

　　从结构布局来看，设备采用固定工作台+移动龙门的经典设计思路，工作台面为栅格条状结构，既可以降低整机自重，又能预留排屑空间，加工产生的碎屑可直接通过栅格间隙落入下方集屑区域，同时栅格台面可搭配T型槽压块或者真空吸附组件，根据加工材质特性选择不同装夹方式，针对易变形的薄型板材，真空吸附可实现整板均匀固定，避免压装带来的板材形变问题。龙门横梁采用箱型焊接结构设计，经过时效处理消除焊接内应力，保证长行程移动过程中的结构刚性，避免横梁下挠影响加工精度，横梁上搭载的Z轴滑台采用线性导轨导向，搭配滚珠丝杠传动，可实现主轴的上下精准进给，满足不同深度的加工需求，主轴组件采用高速电主轴配置，可根据加工材质更换不同规格的铣刀、钻头，适配不同切削线速度要求。

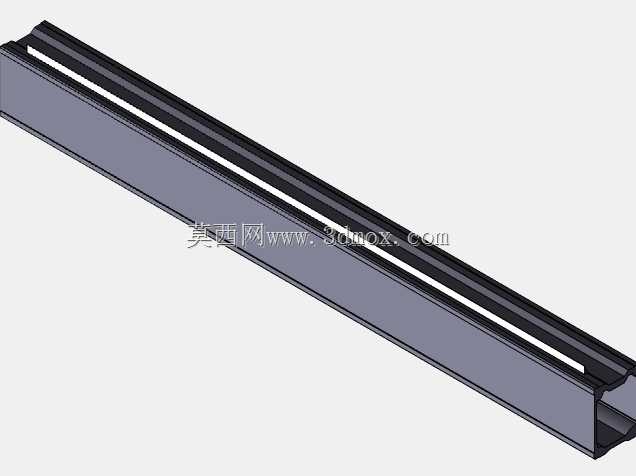

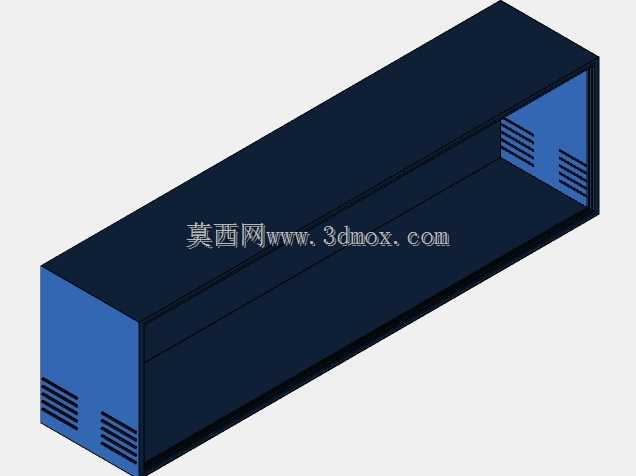

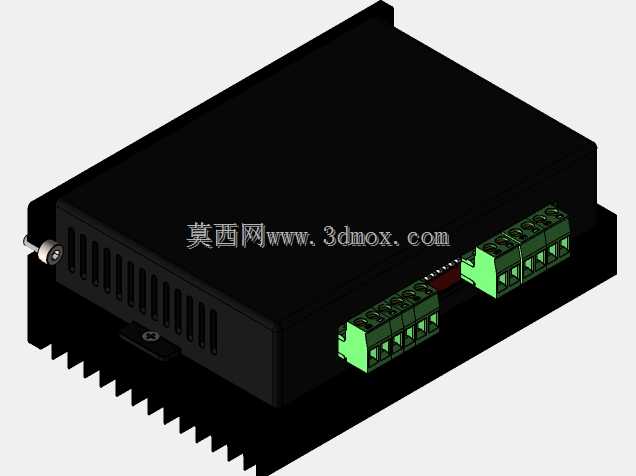

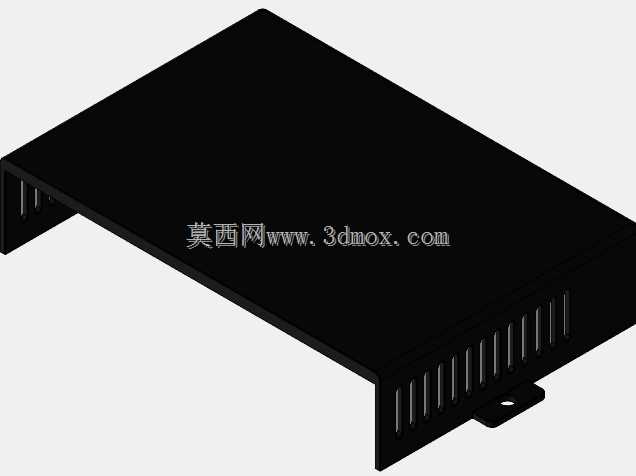

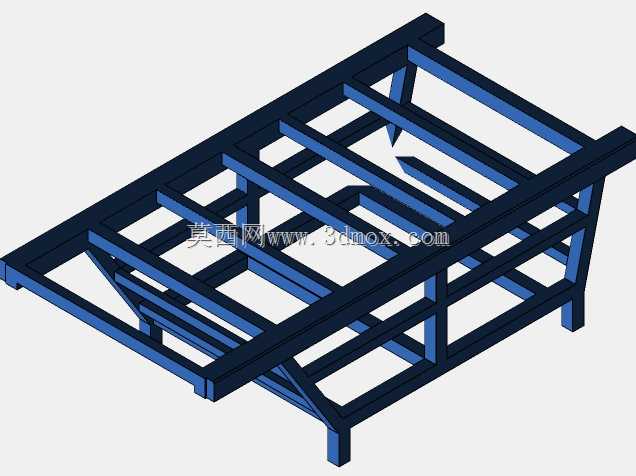

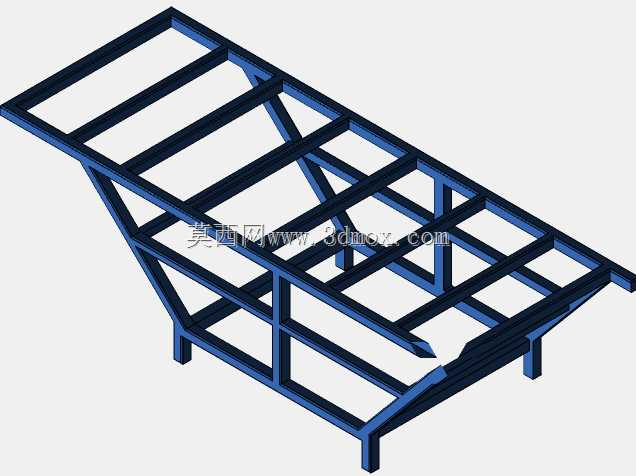

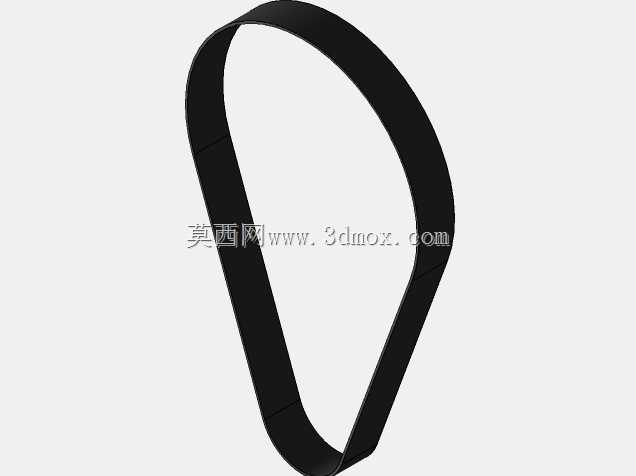

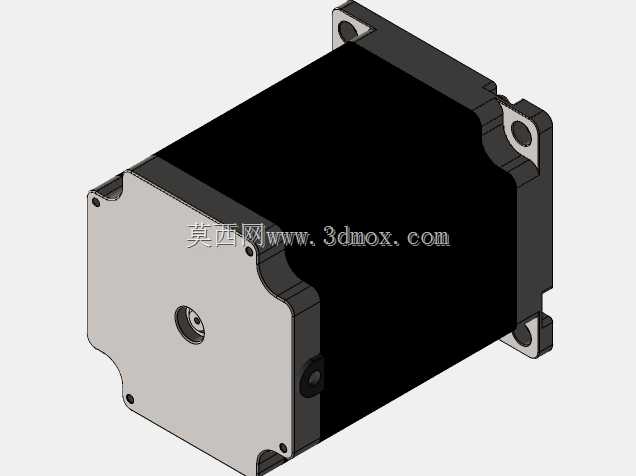

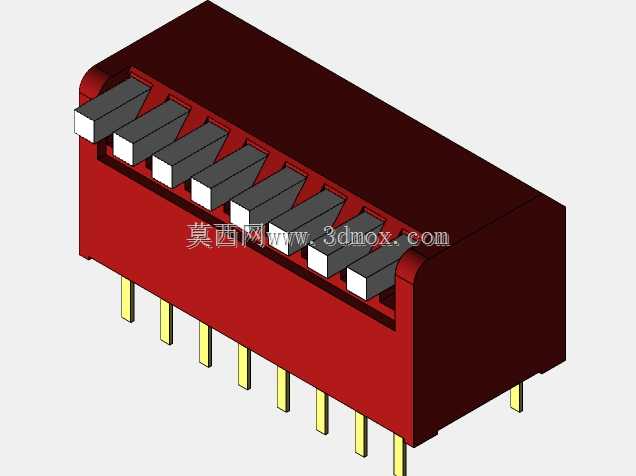

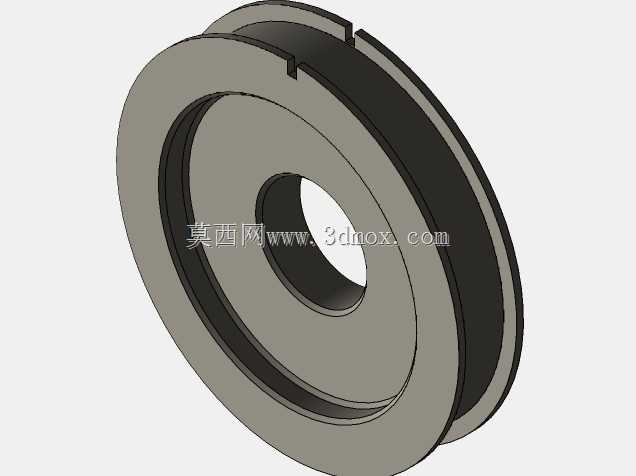

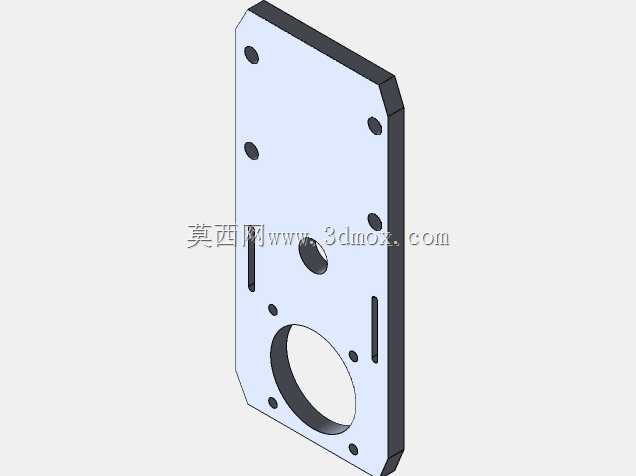

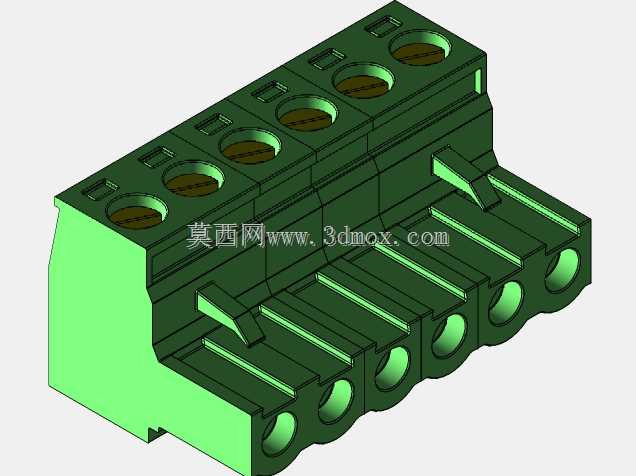

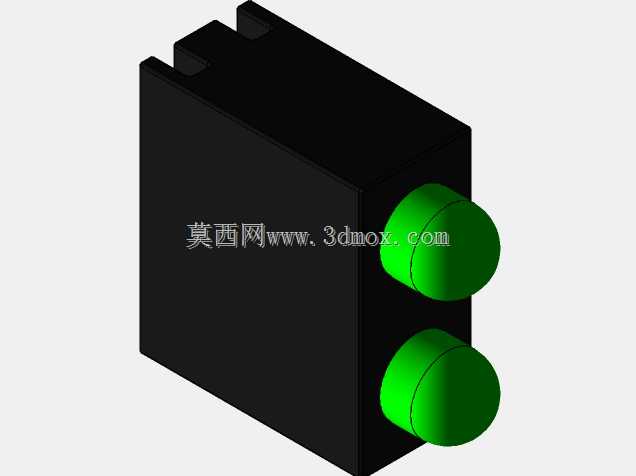

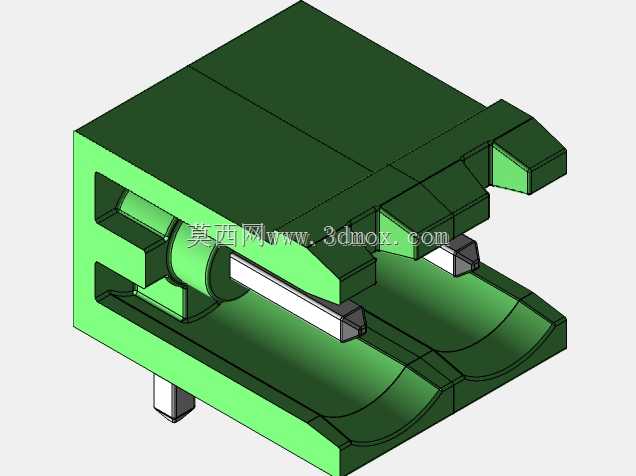

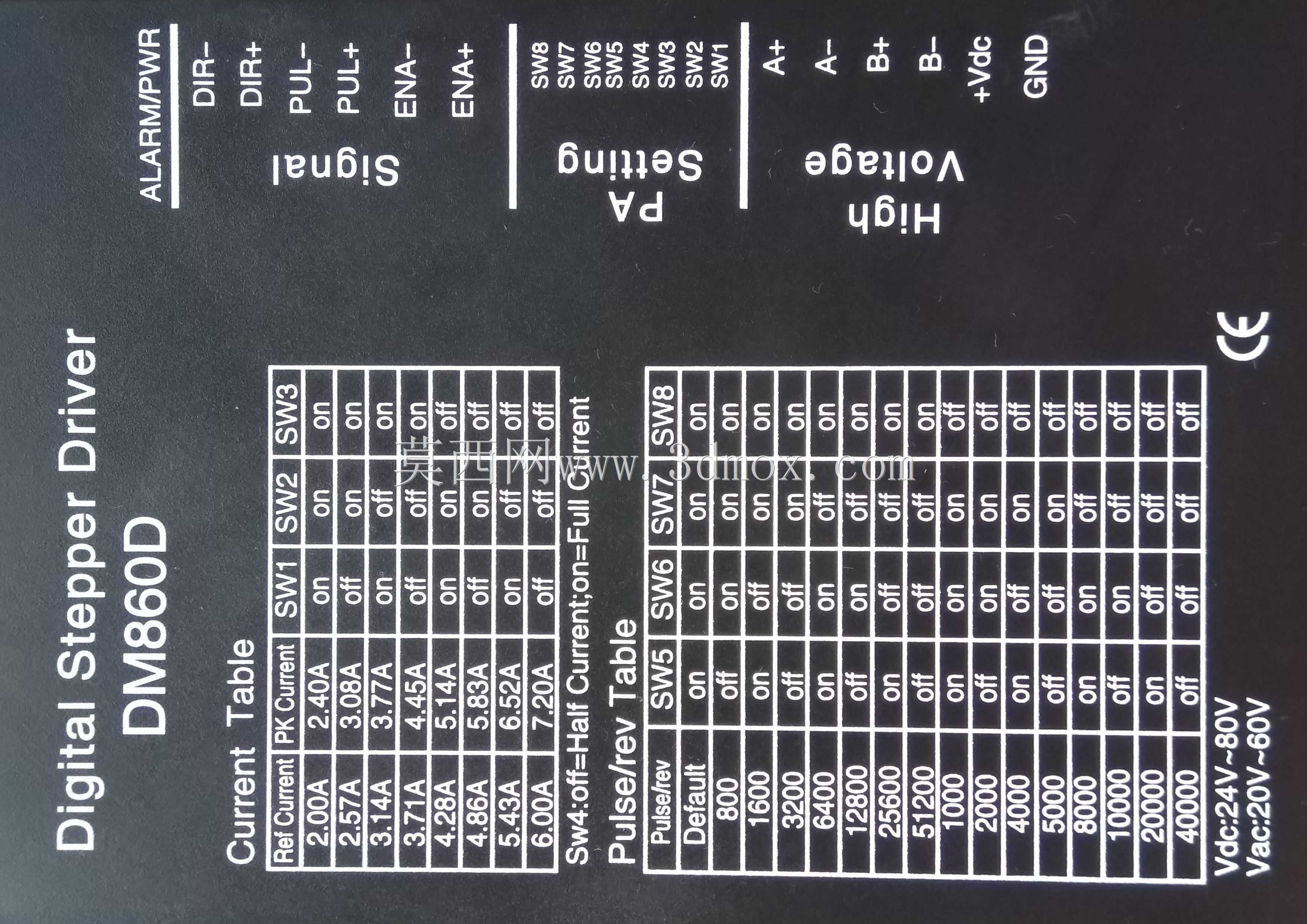

　　设备左侧集成了电气控制柜与驱动组件安装舱，将电气元件、驱动电机、传动部件的防护结构整合到床身侧部，既减少了整机的占地面积，又能通过柜体的密封结构避免加工碎屑、切削粉尘进入电气舱引发元件故障，柜体侧面开设散热通风格栅，保证设备长时间运行时内部电气元件的散热需求，避免高温引发的元件老化、精度漂移问题。床身主体采用型钢焊接框架结构，底部设置可调式支撑脚杯，可在不平整的车间地面上调整设备水平度，保证工作台面的平面度公差控制在合理范围内，避免因地面倾斜导致的加工尺寸偏差。

　　从安装边界来看，设备整体占地长度约3.2米、宽度约2.1米、高度约1.8米，安装时需要在设备周边预留不小于0.8米的操作与维护空间，尤其是龙门移动行程的两端位置，需要预留足够的检修空间，方便后期更换传动部件、调整导轨预紧度。设备的操作面板设置在龙门侧部的可旋转支架上，操作人员可根据自身站位调整面板角度，实时查看加工参数、调整进给速度，操作位置距离加工区域保持安全距离，避免切削过程中飞溅的碎屑伤到操作人员。

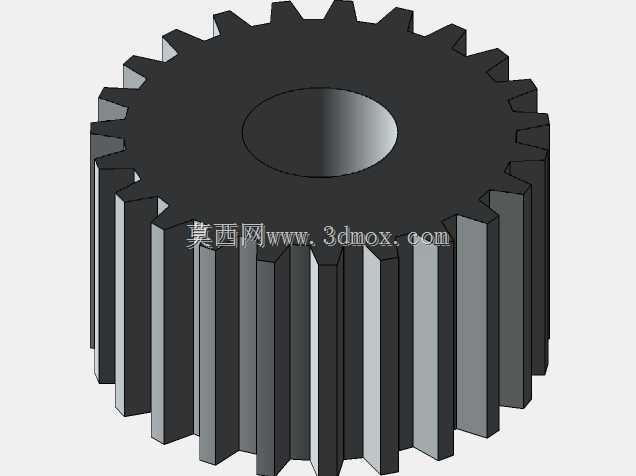

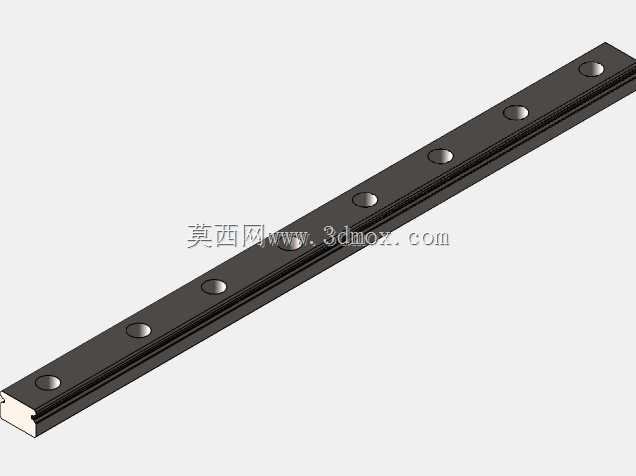

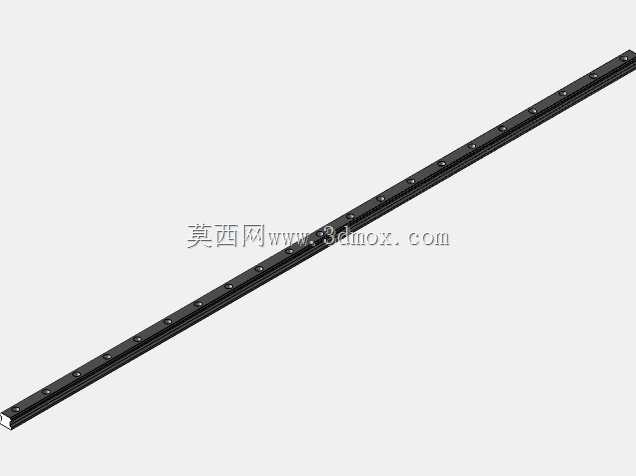

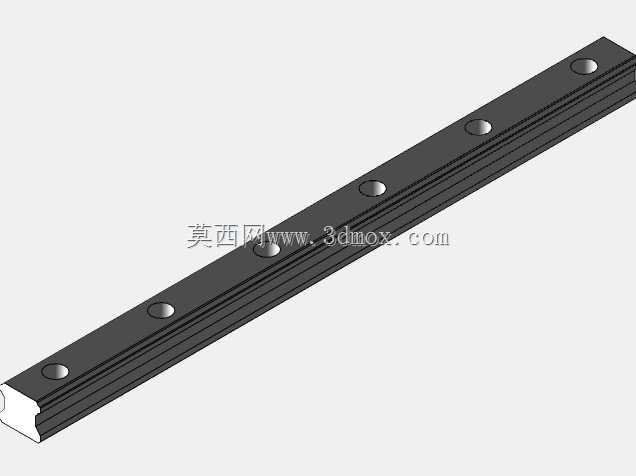

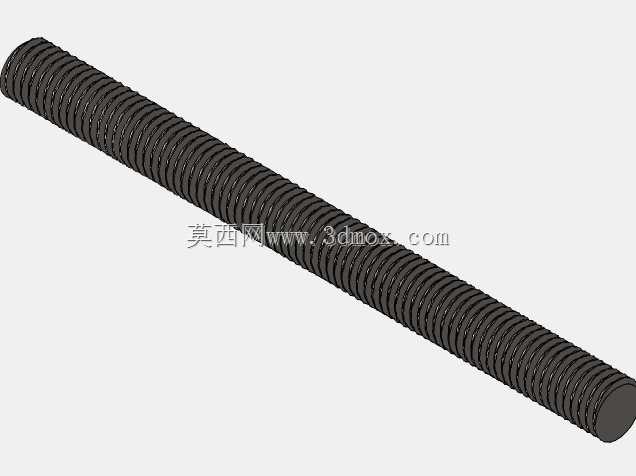

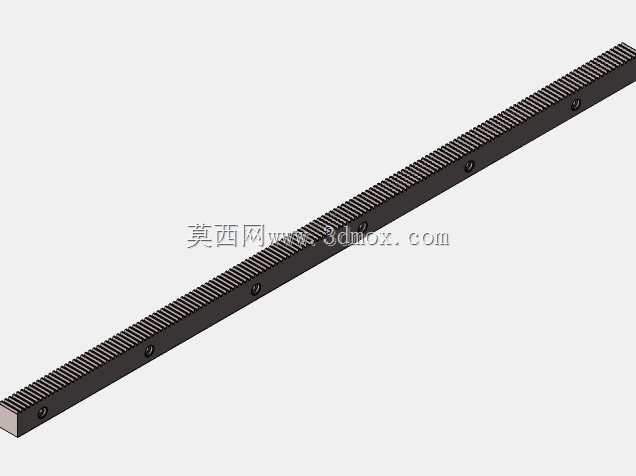

　　在功能设计上，X轴传动采用齿轮齿条搭配直线导轨的组合，适配长行程移动的传动需求，相比长行程滚珠丝杠，齿轮齿条传动在长距离运行时的传动刚性更稳定，成本控制也更合理，Y轴与Z轴采用滚珠丝杠传动，保证小行程进给的精度，三轴均配置行程限位开关与硬限位挡块，避免超程运行引发的机械碰撞，同时主轴部位设置刀具冷却接口，可根据加工需求选配风冷或者喷雾冷却装置，针对金属加工场景降低刀具切削温度，延长刀具使用寿命。设备的床身框架预留了除尘系统安装接口，可配套工业吸尘设备，将加工产生的粉尘直接从切削位置吸走，改善车间作业环境，避免粉尘堆积在导轨、丝杠表面引发的传动部件磨损。

　　这类设备的结构设计核心是在保证加工刚性与精度的前提下，尽可能控制整机成本与占地面积，适配中小型加工企业的生产需求，相比大型龙门加工中心，这款设备的结构更轻量化，针对非金属、软金属的板材加工场景做了专门的结构优化，没有冗余的刚性冗余设计，既能满足日常加工的精度要求，又能降低设备采购与后期维护成本。在建模过程中，需要重点关注龙门移动的同轴度、导轨安装面的平面度公差、主轴与工作台面的垂直度公差，这些装配公差直接影响最终的加工精度，比如主轴垂直度偏差会导致切割面出现斜度，导轨平行度偏差会导致龙门运行卡顿、加工尺寸出现波浪形误差。同时传动部件的选型需要匹配移动部件的整体重量，计算驱动电机的扭矩与惯量匹配，避免出现伺服电机过载、进给响应滞后的问题，保证高速进给时的运动平稳性，避免加工表面出现振纹。
