龙门移动式数控钻铣加工设备结构

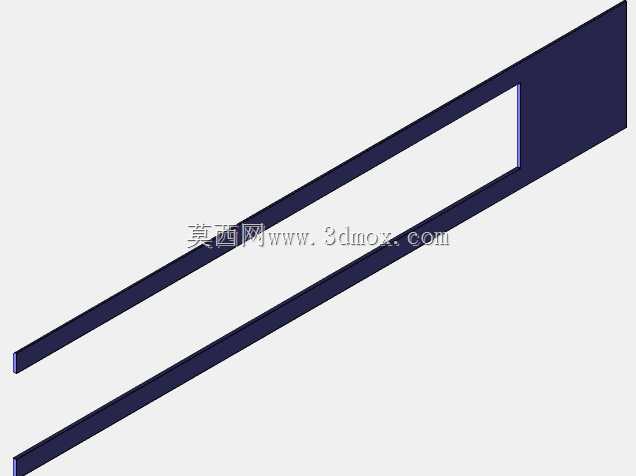

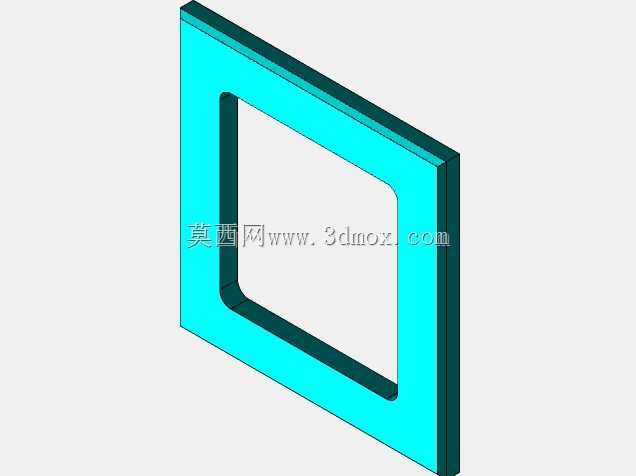

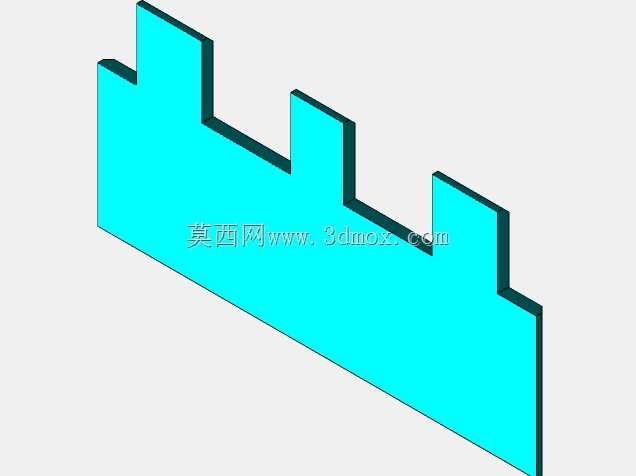

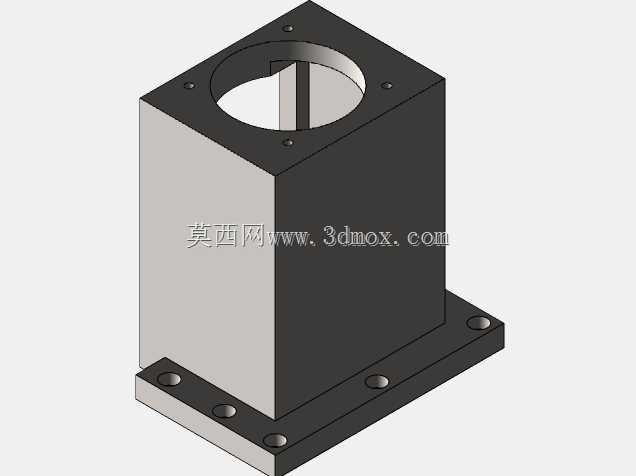

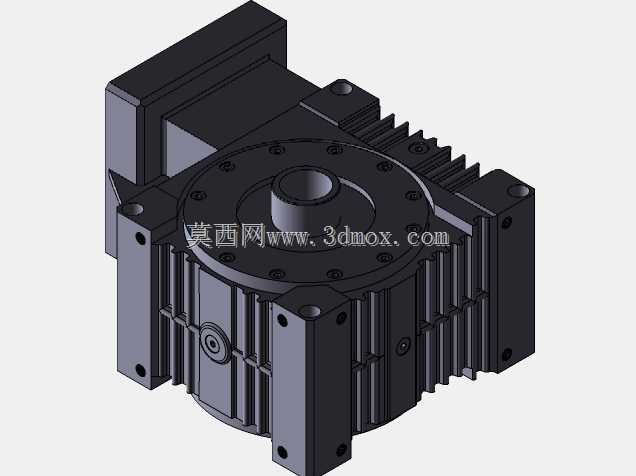

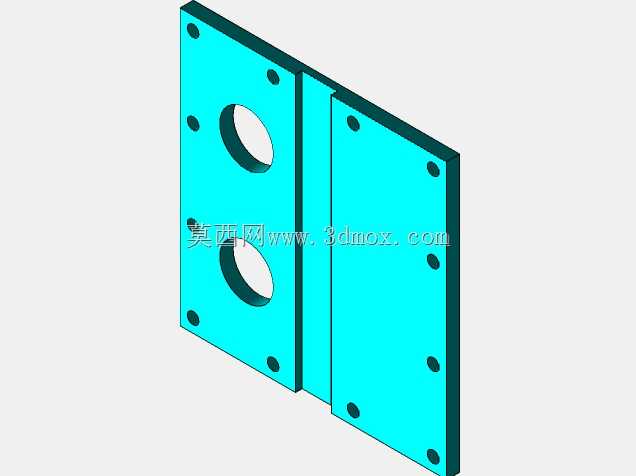

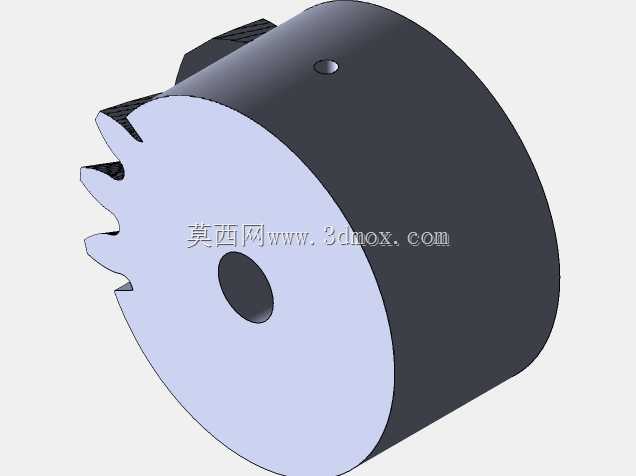

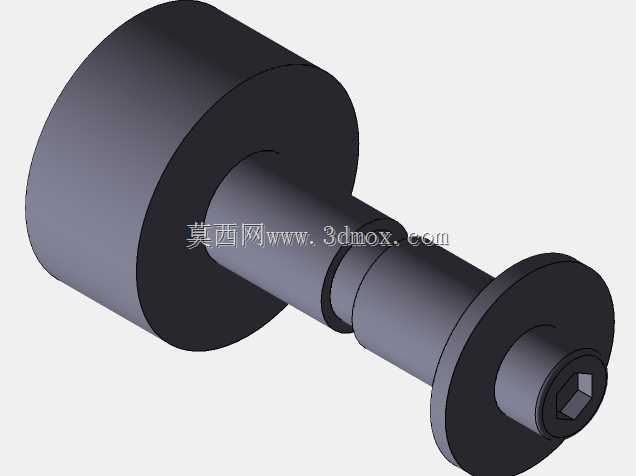

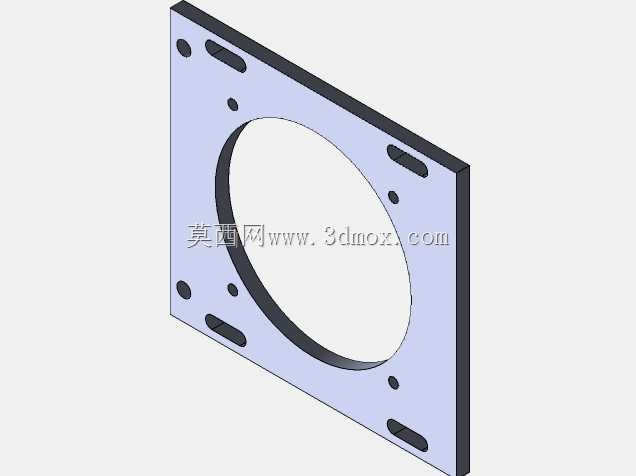

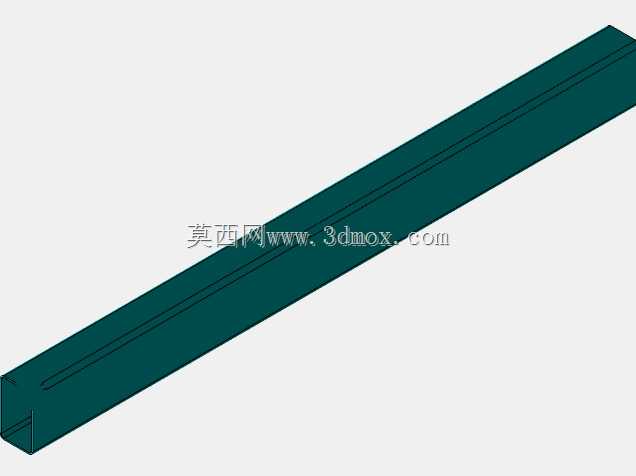

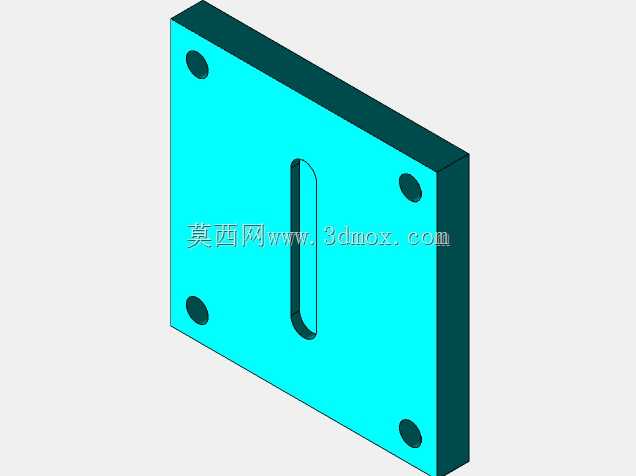

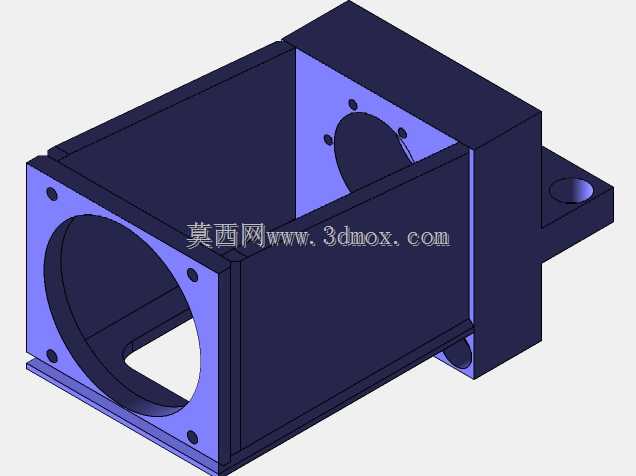

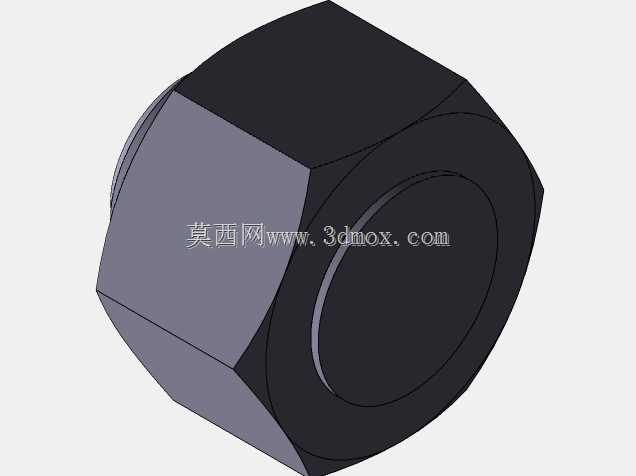

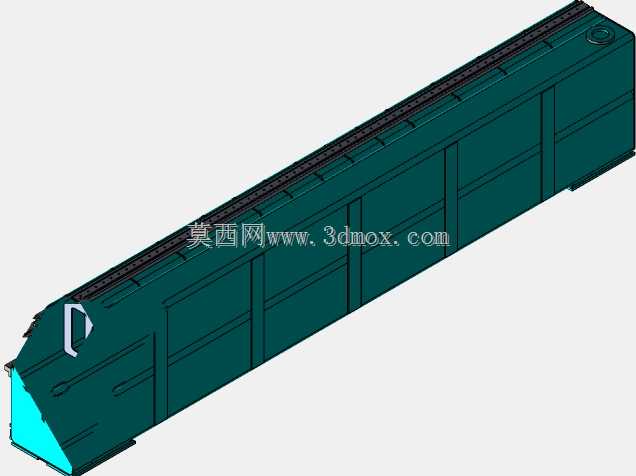

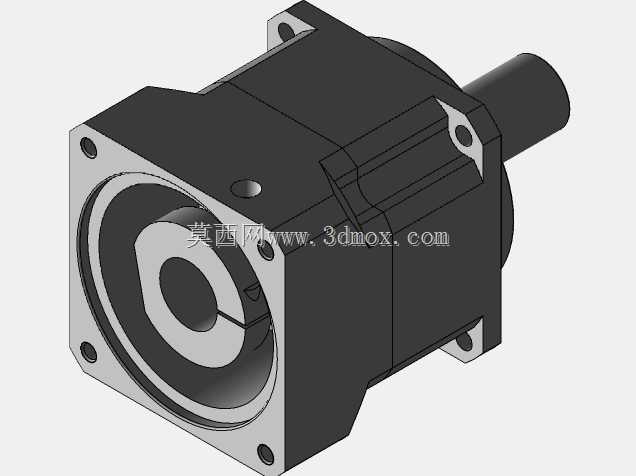

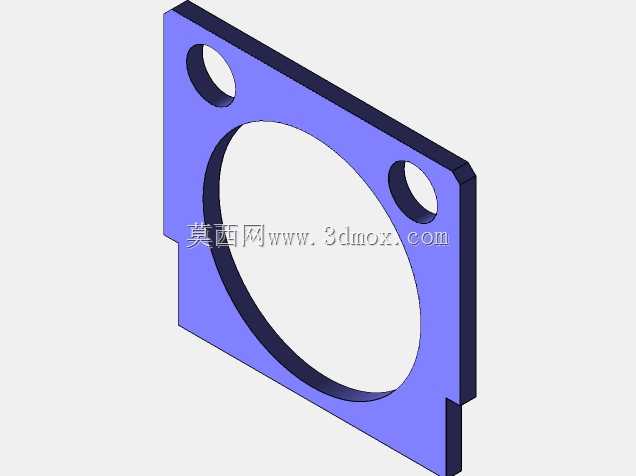

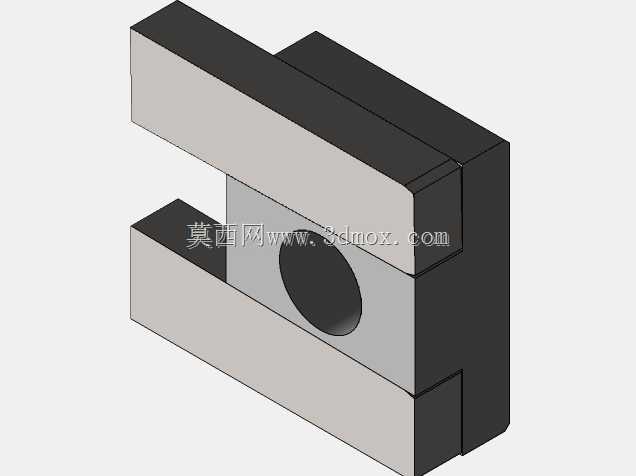

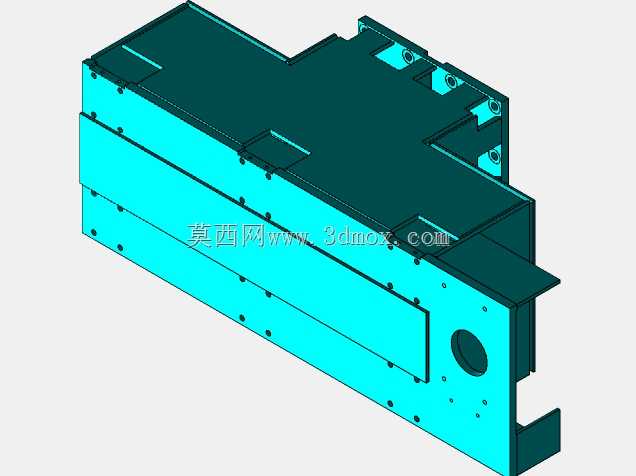

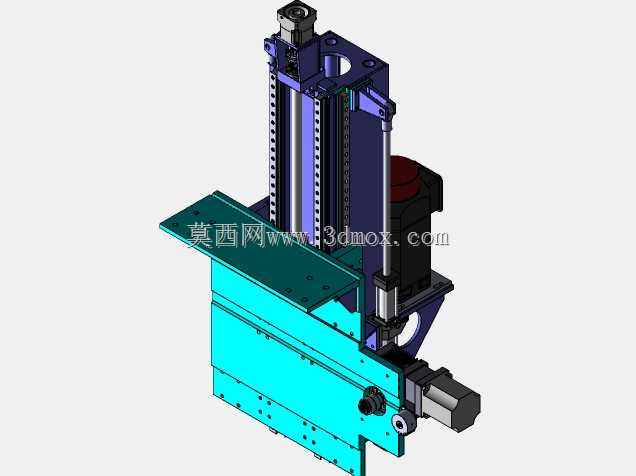

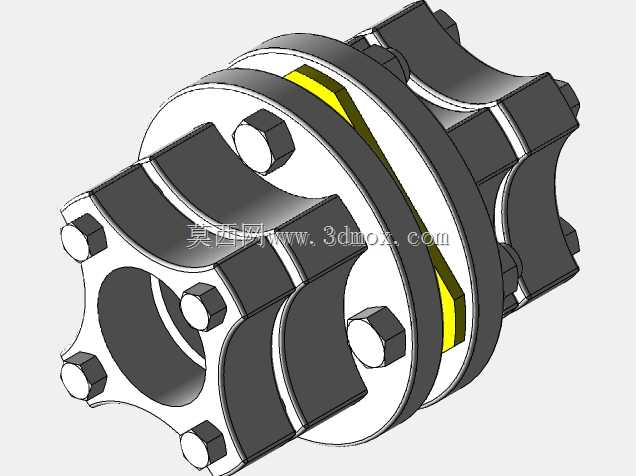

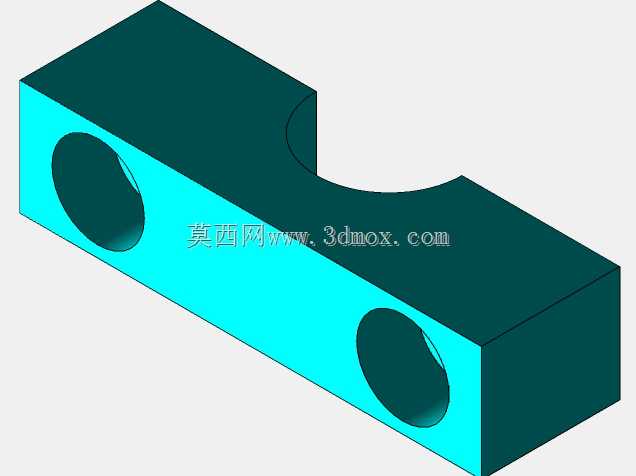

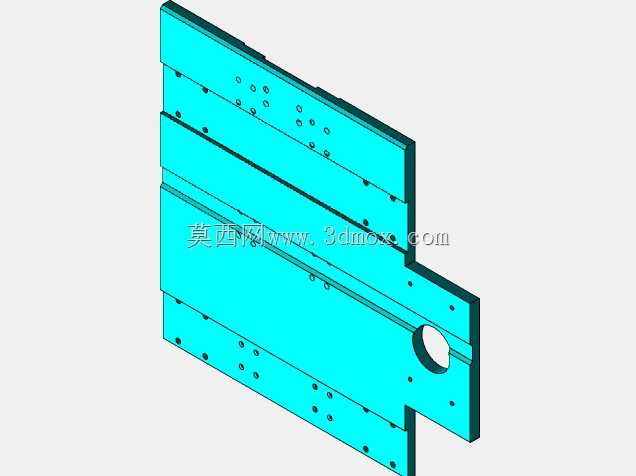

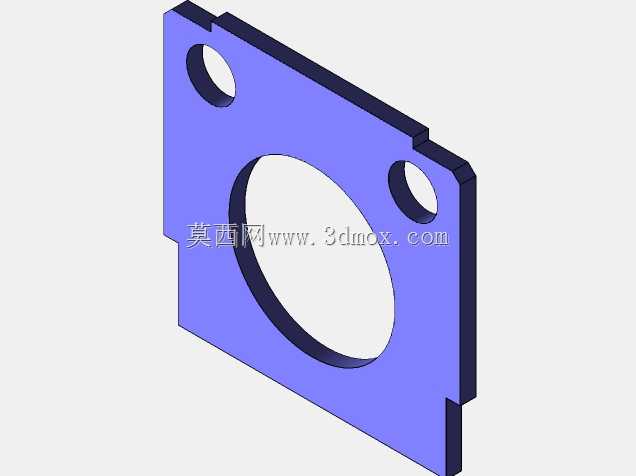

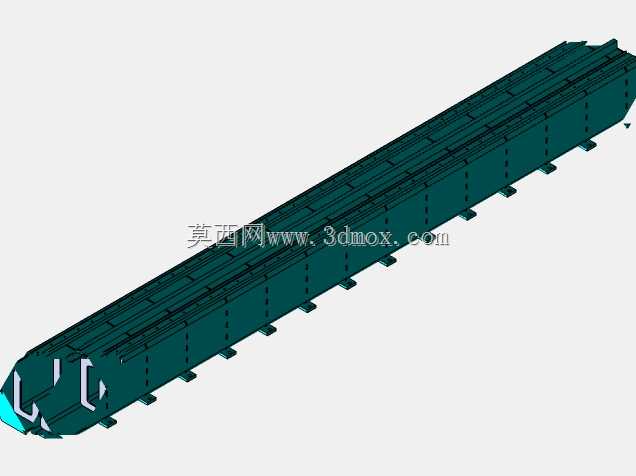

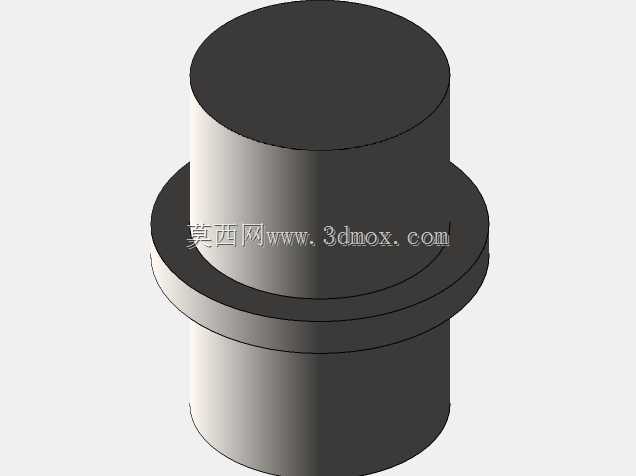

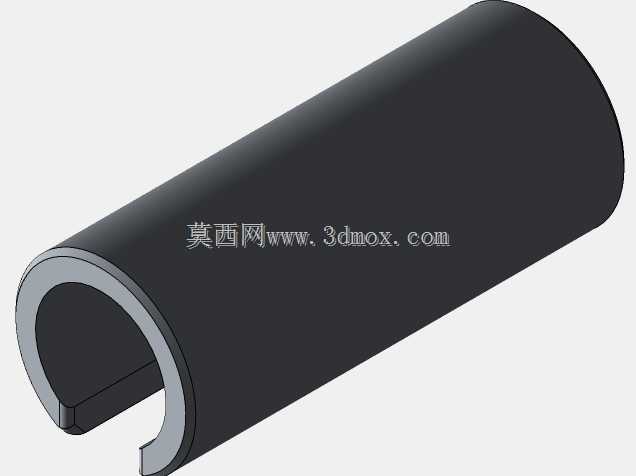

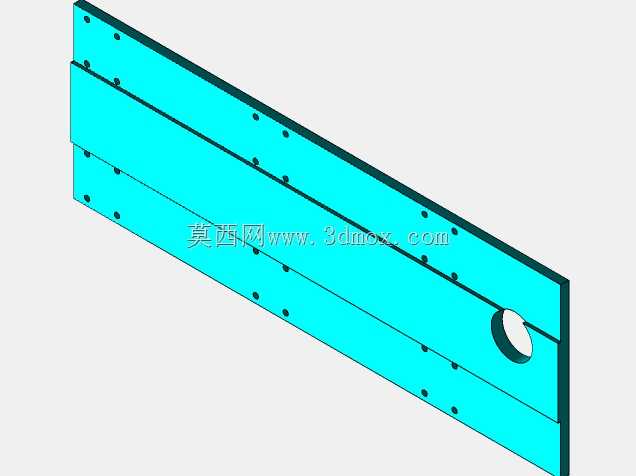

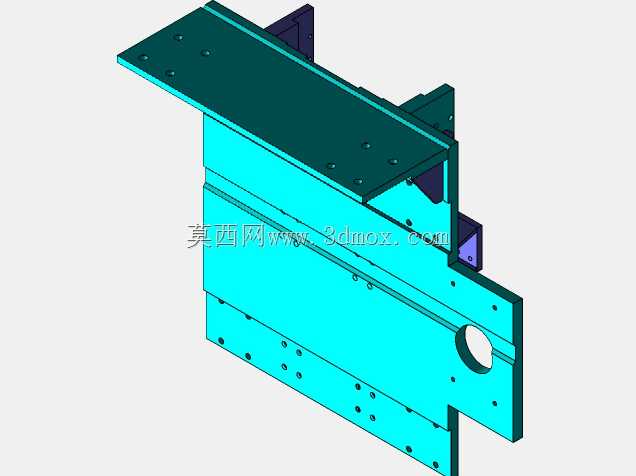

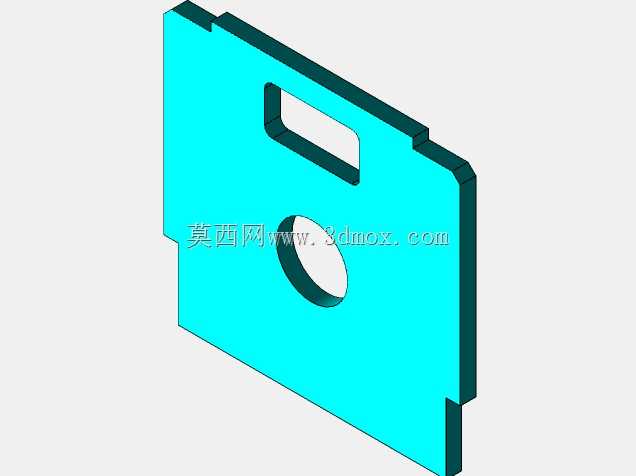

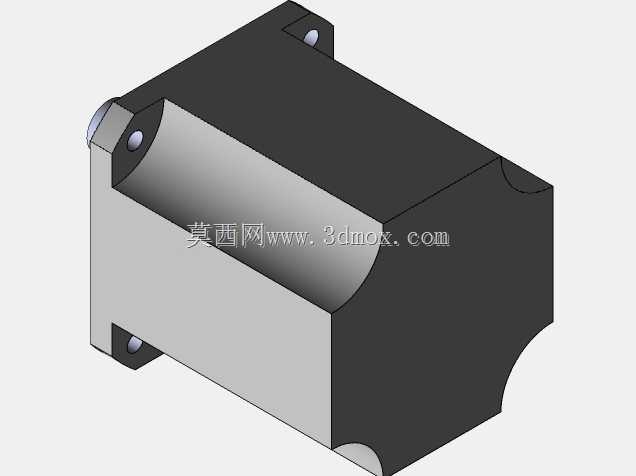

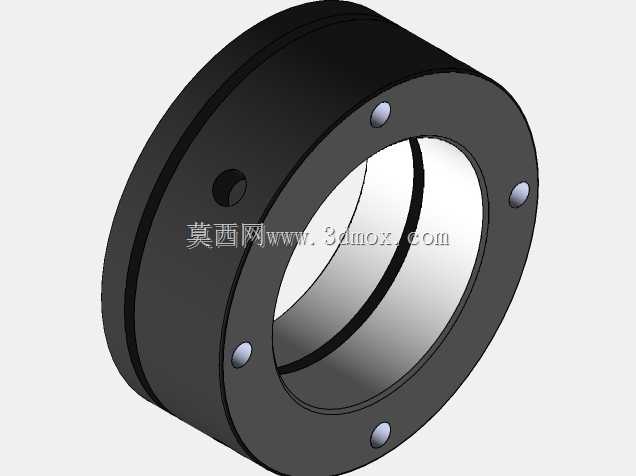

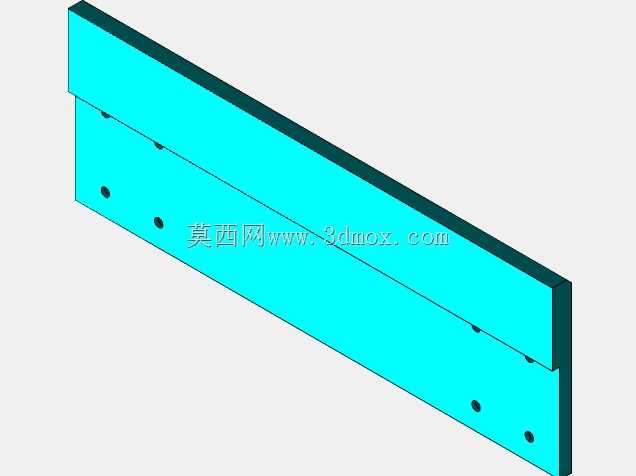

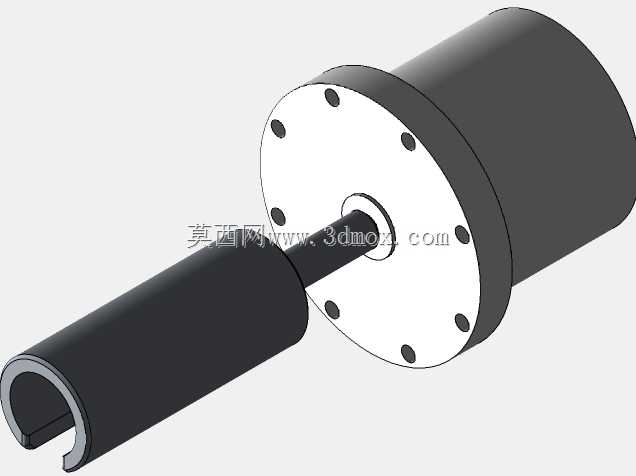

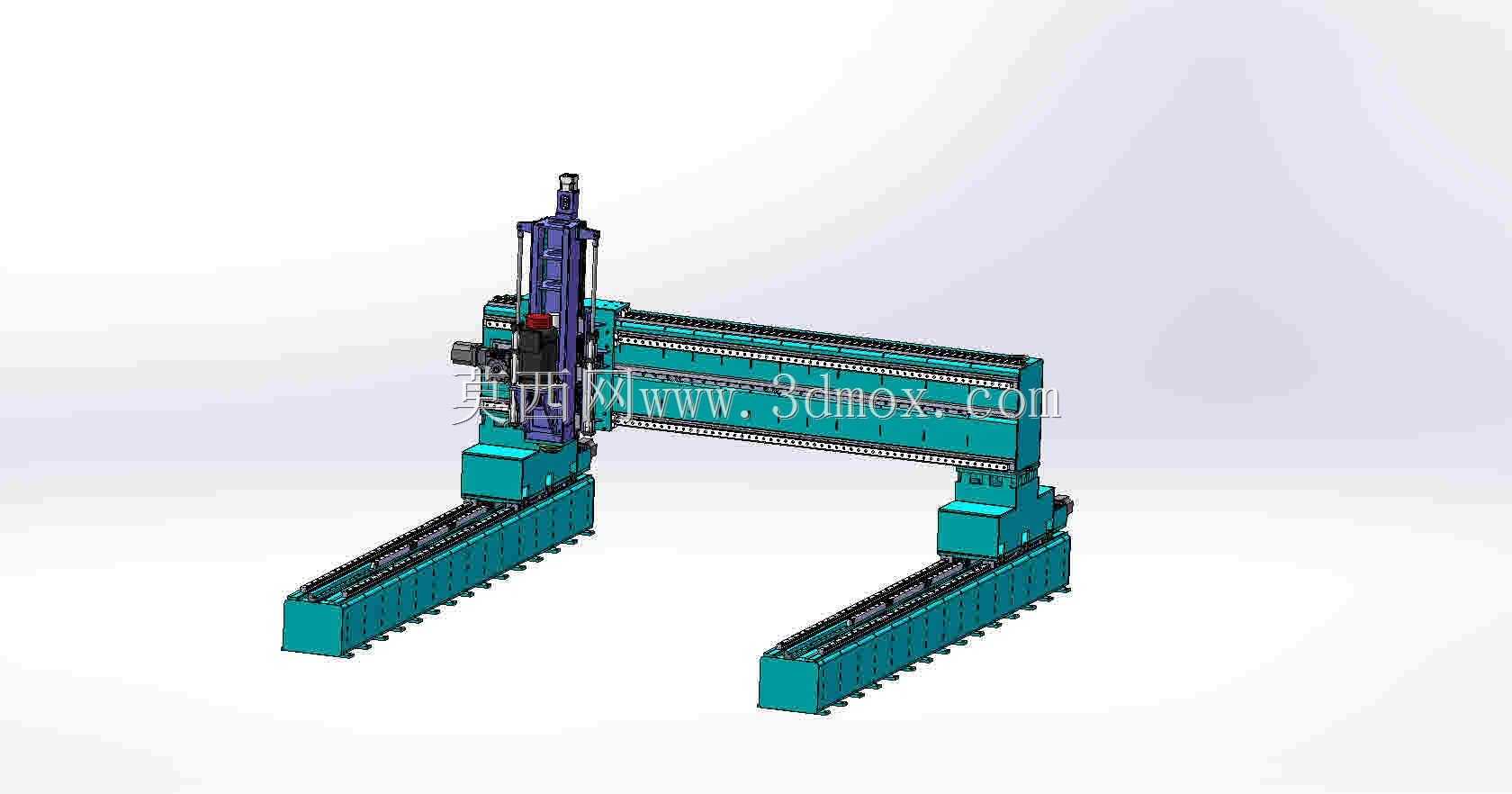

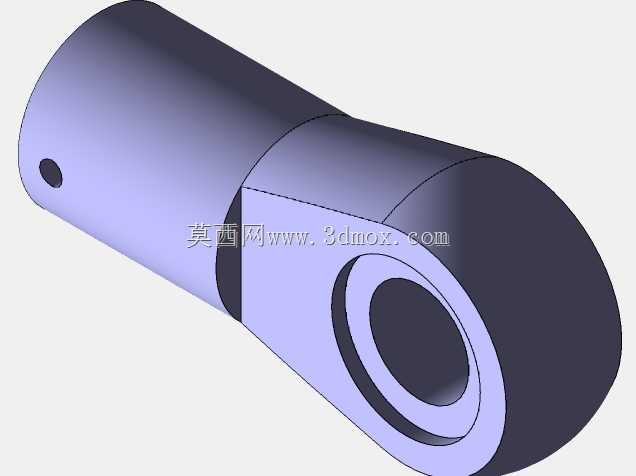

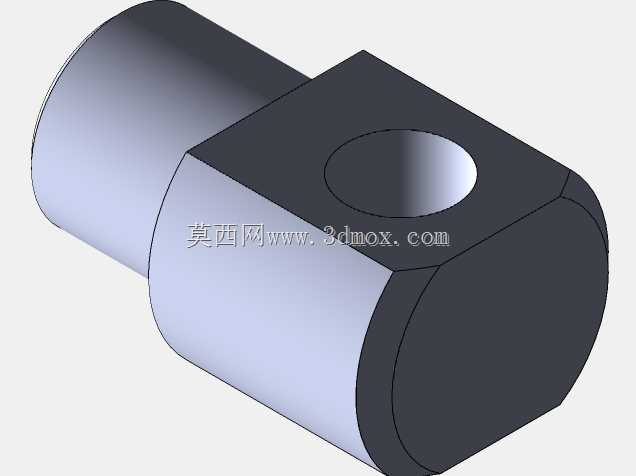

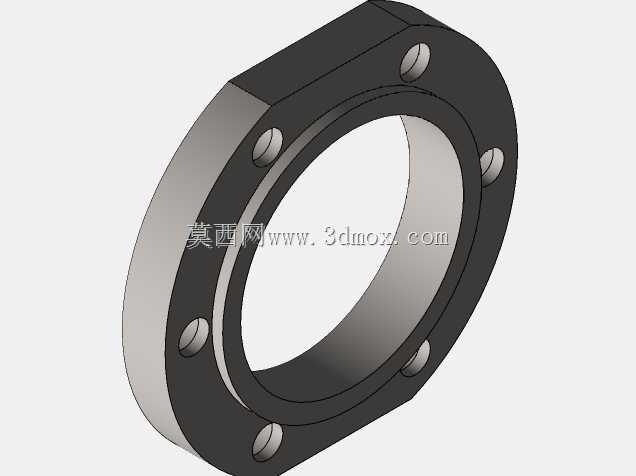

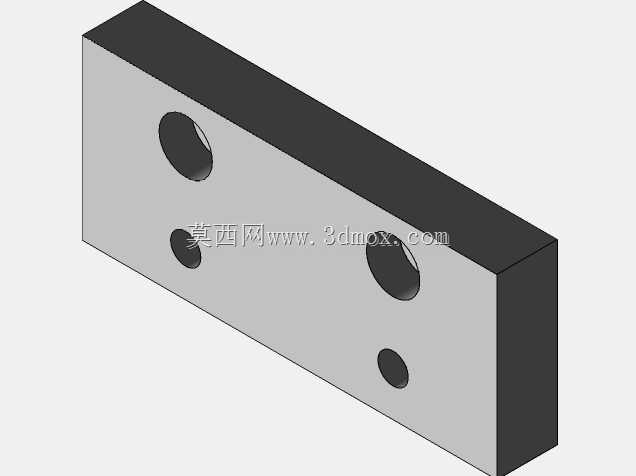

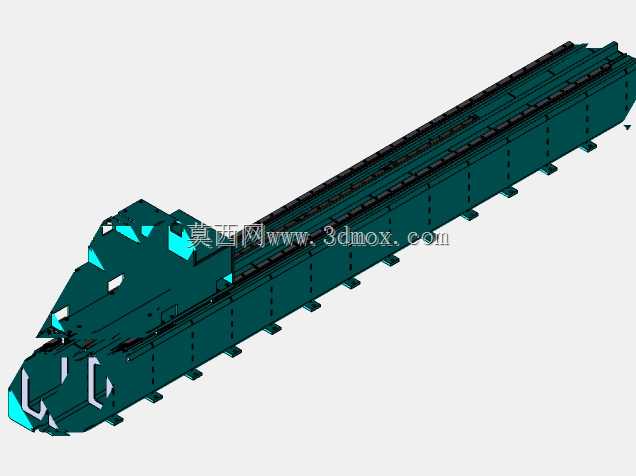

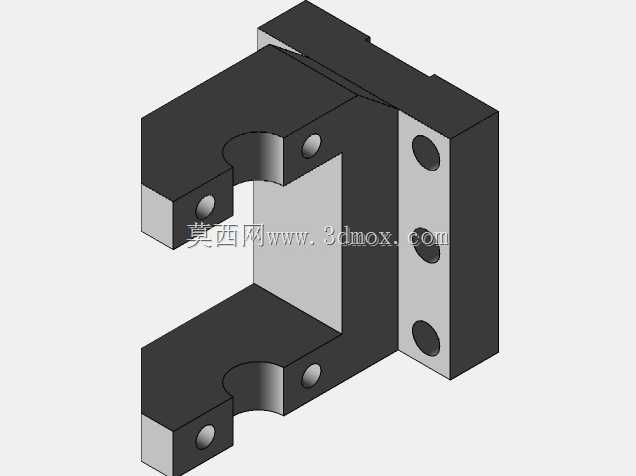

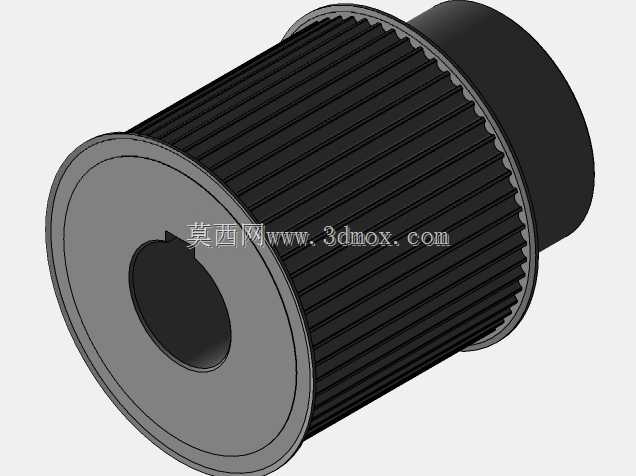

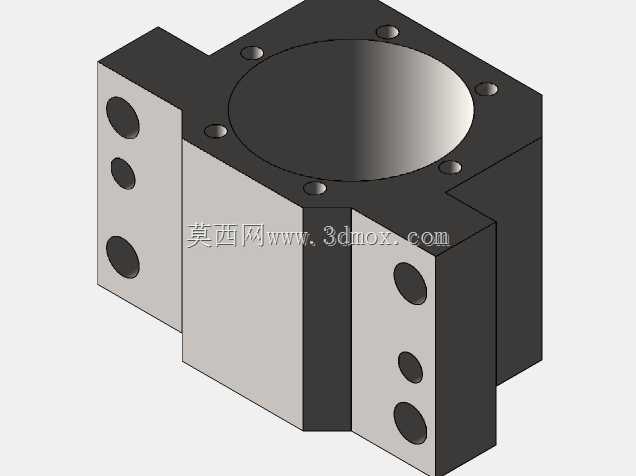

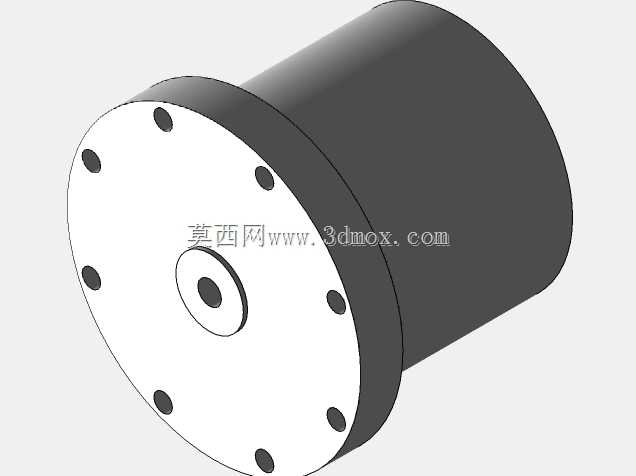

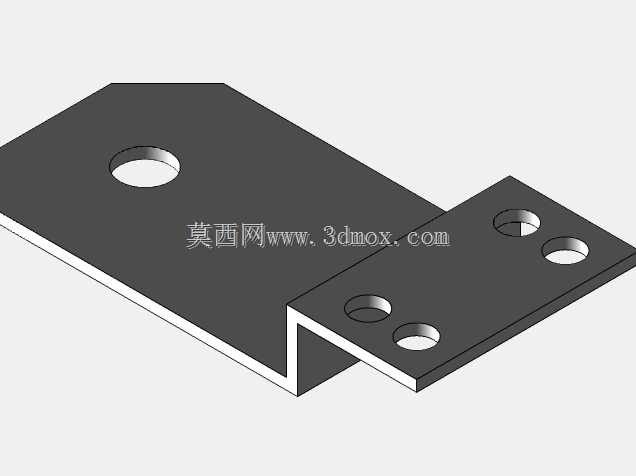

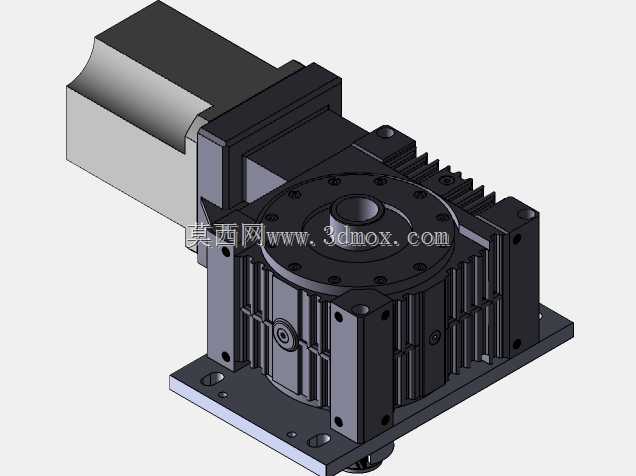

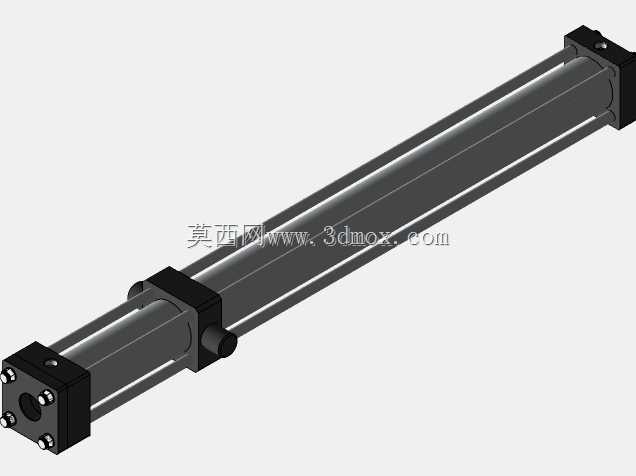

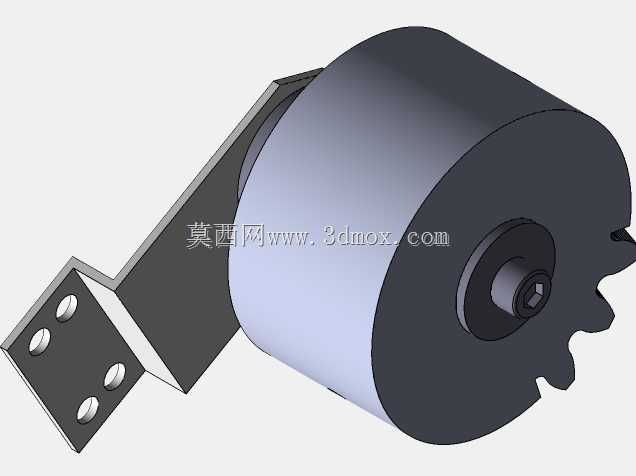

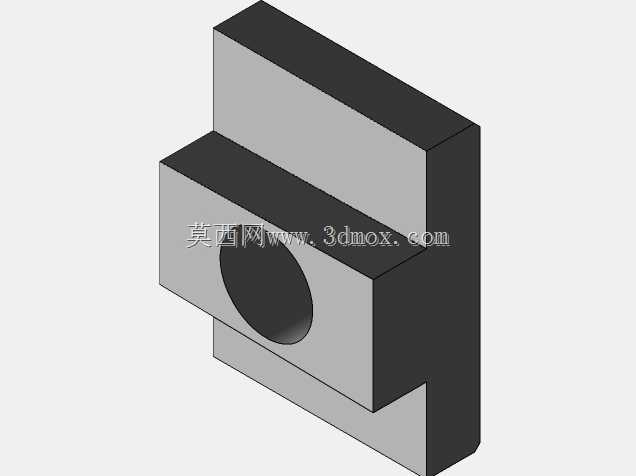

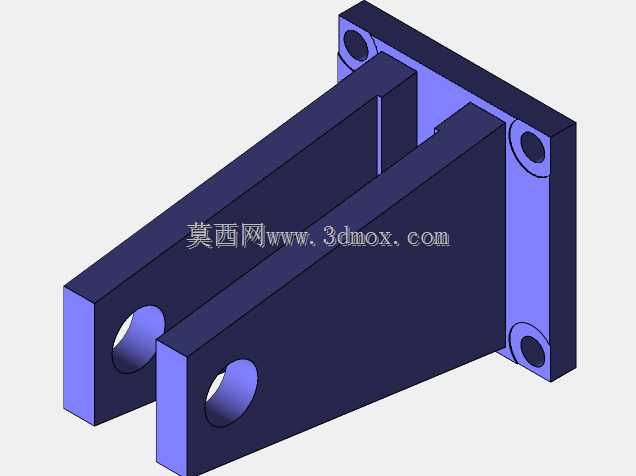

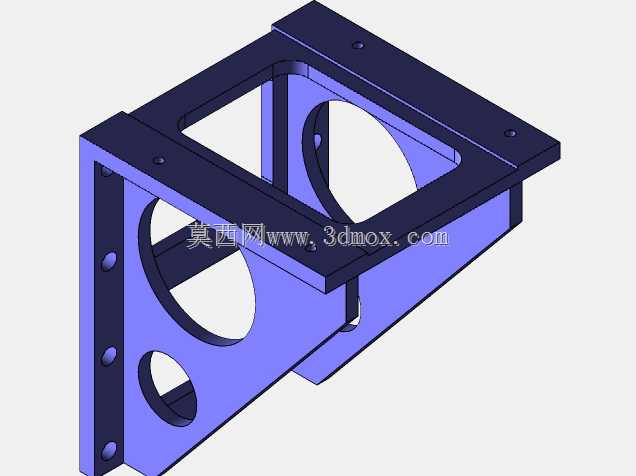

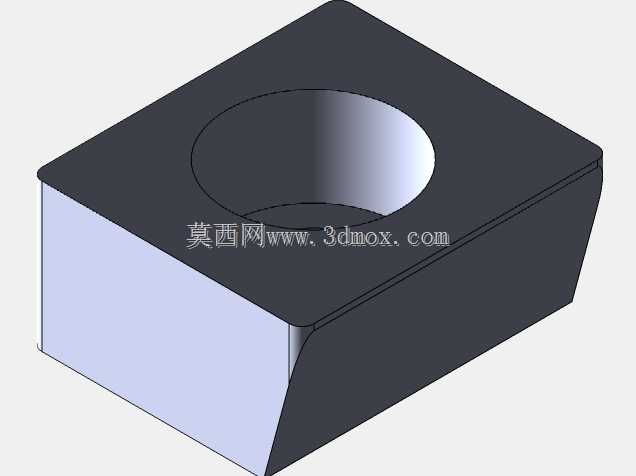

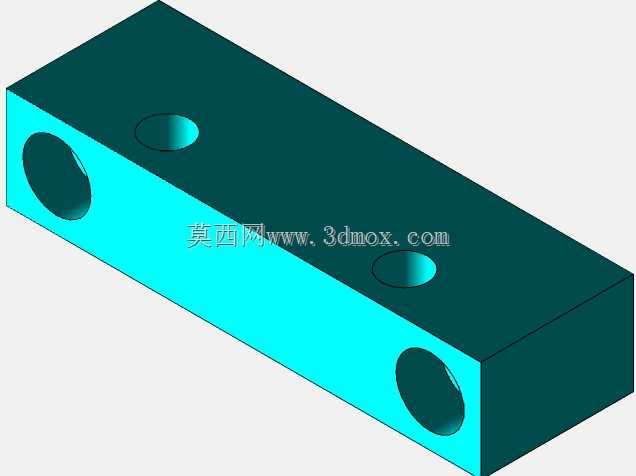

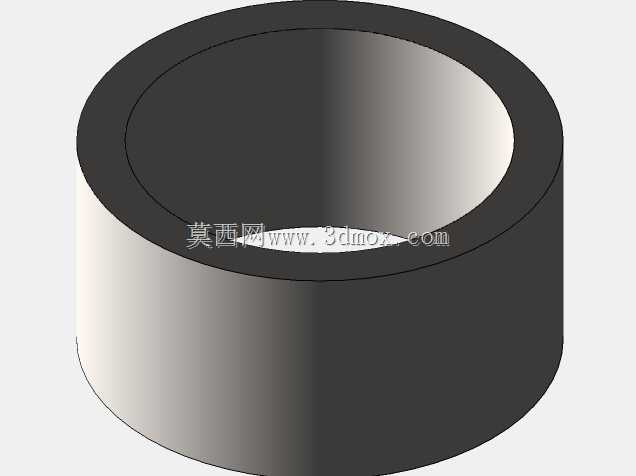

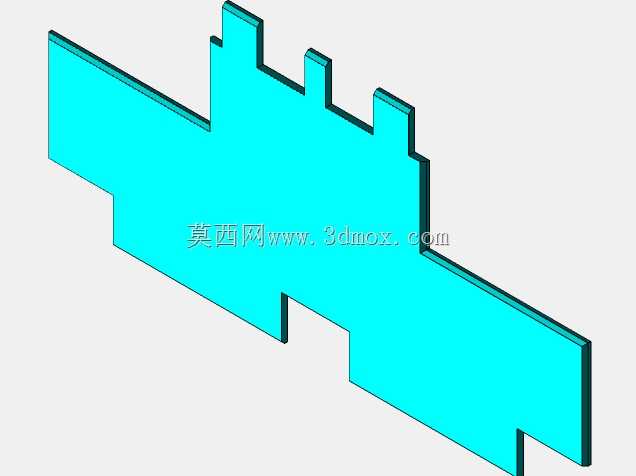

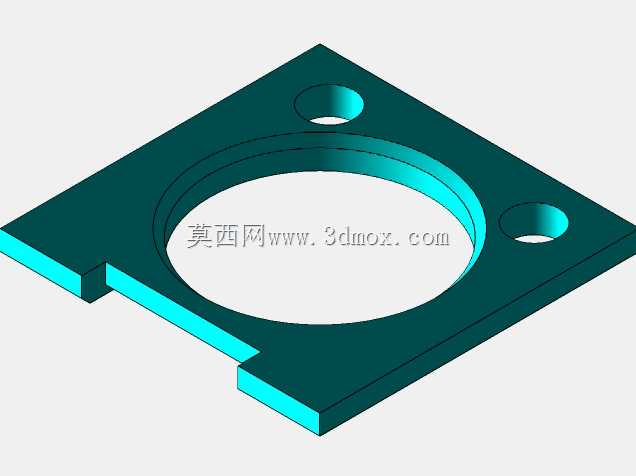

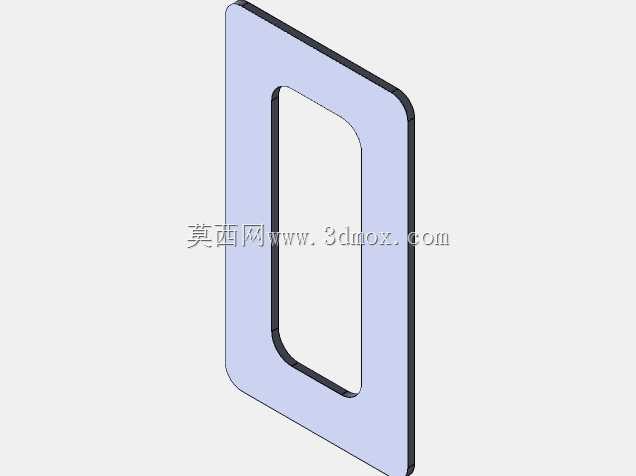

　　这款龙门移动式钻铣加工设备的三维结构，核心面向中小型金属工件的平面钻削、铣削加工场景，在钢结构件加工、小型模具坯料处理、通用机械零件平面加工场景中适配性较强，区别于固定龙门式的钻铣设备，移动龙门的结构形式能够在同等占地空间下，拓展纵向加工行程，适配长度规格跨度更大的工件装夹加工需求。从结构布局来看，设备采用立式龙门框架的整体构型，床身作为基础承载构件采用整体式箱型结构设计，能够为整机运行提供足够的刚性支撑，抵消钻铣加工过程中产生的切削振动，保障加工过程的稳定性。龙门横梁沿床身纵向导轨做进给运动，滑枕部件搭载在横梁横向导轨上，可实现横向位置调整，主轴单元集成在滑枕内部，完成垂直方向的进给动作，

　　三个轴向的运动配合能够覆盖工件平面范围内所有点位的加工需求，可完成钻孔、扩孔、铰孔、平面铣削、浅槽铣削等多类加工工序。在设计思路上，这款设备优先考虑了中小型加工车间的场地适配性，整体外廓采用窄长型立式布局，横向占地宽度控制在较小范围内，对车间面宽的要求更低，同时移动龙门的运动形式将运动部件的重量集中在框架结构上，相比工作台移动的同规格钻铣设备，工件装夹不需要随工作台运动，能够承载更大重量的待加工工件，降低了大重量工件装夹后移动带来的惯性冲击，也减少了进给传动系统的负载压力。安装边界方面，设备底部预留了整体式地脚安装平面，安装时需要按照床身底部的地脚螺栓孔位预设混凝土地基，地基平面的平面度公差需要控制在每米0.1mm以内，

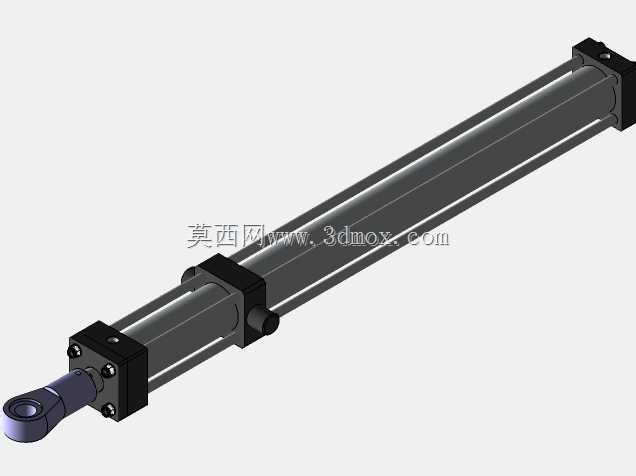

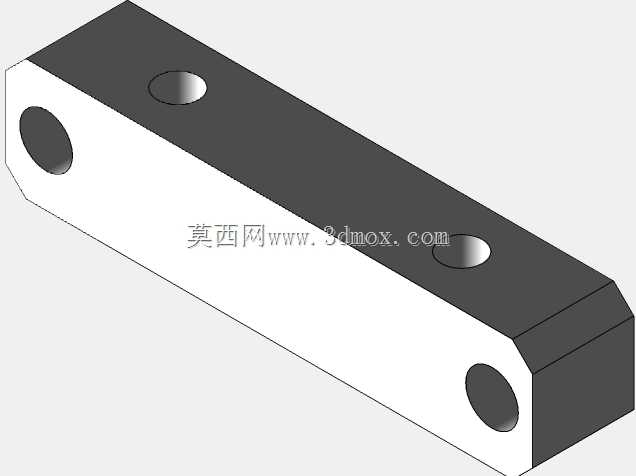

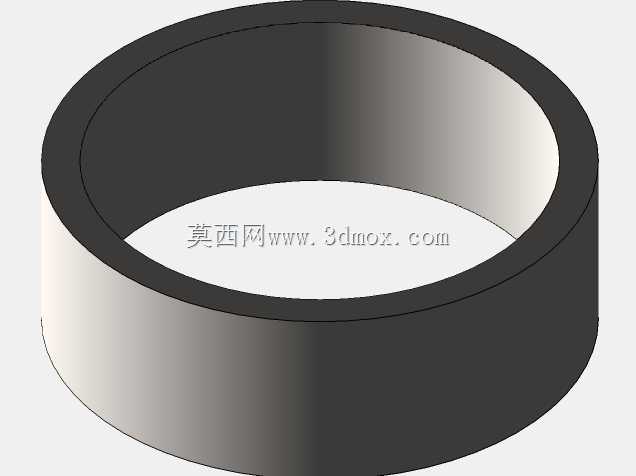

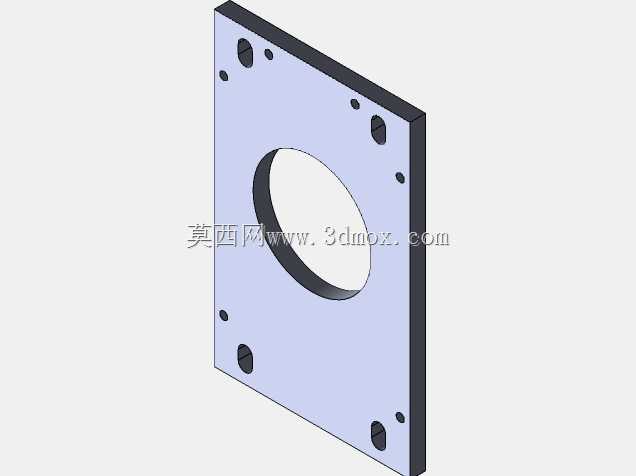

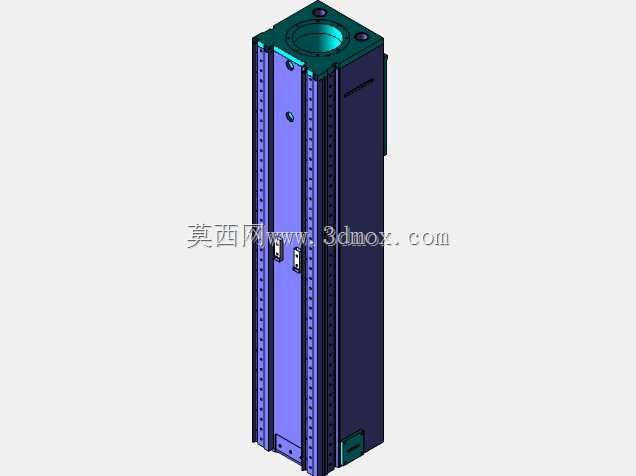

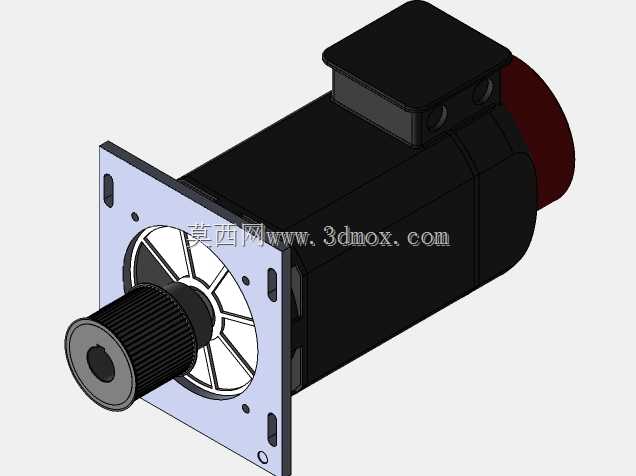

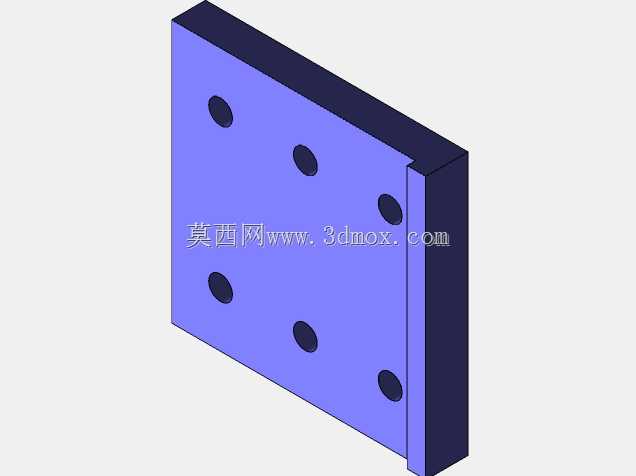

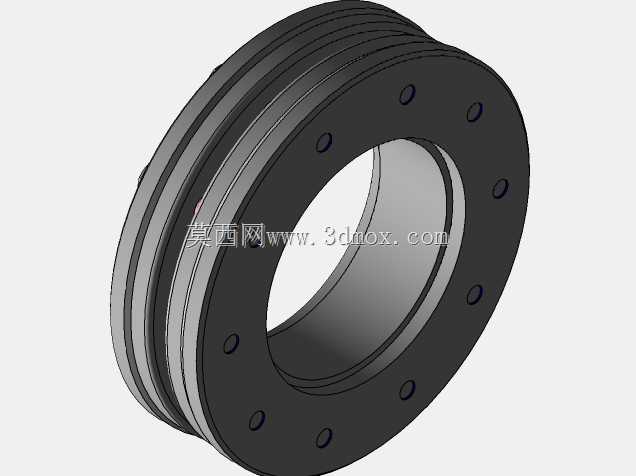

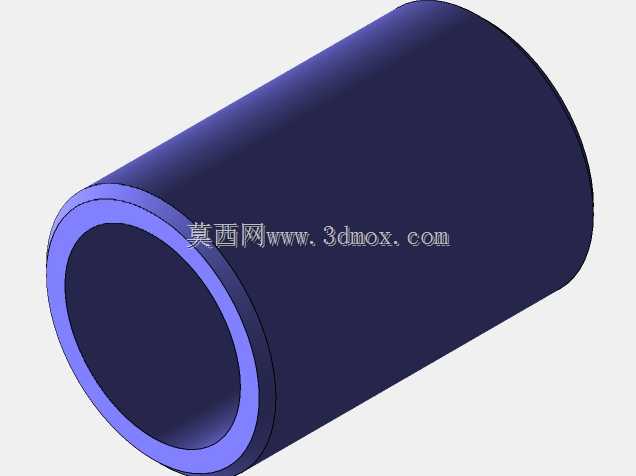

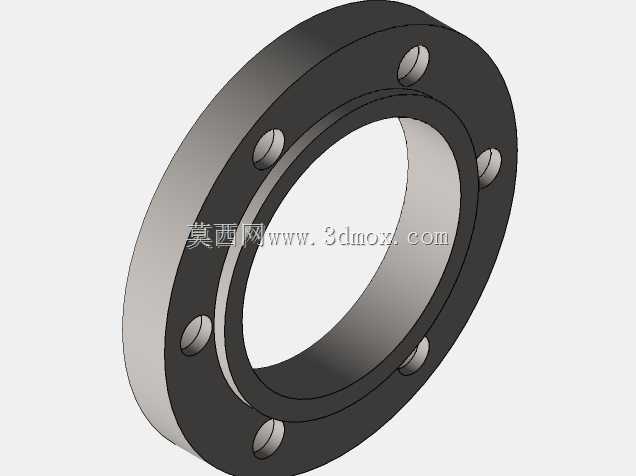

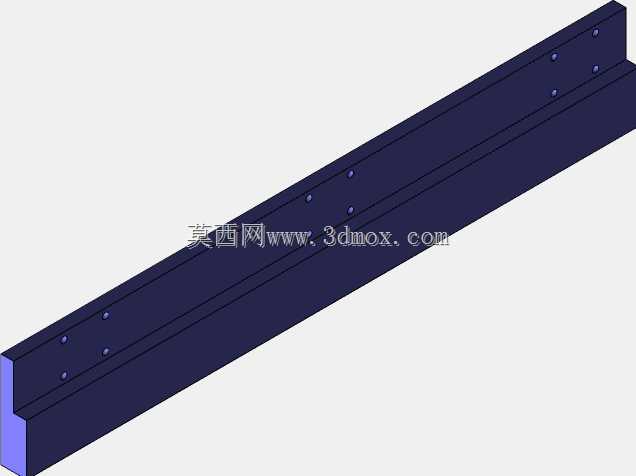

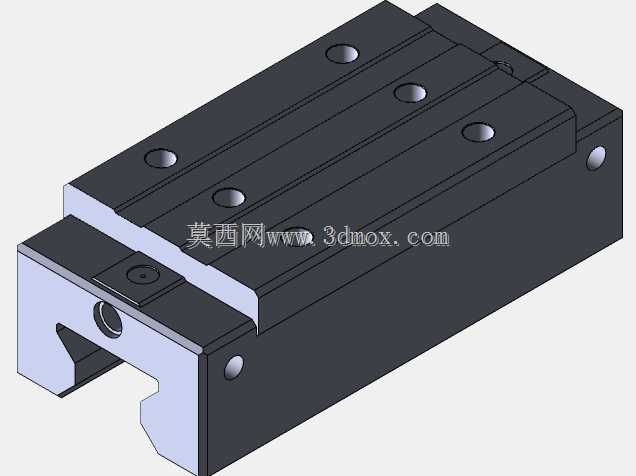

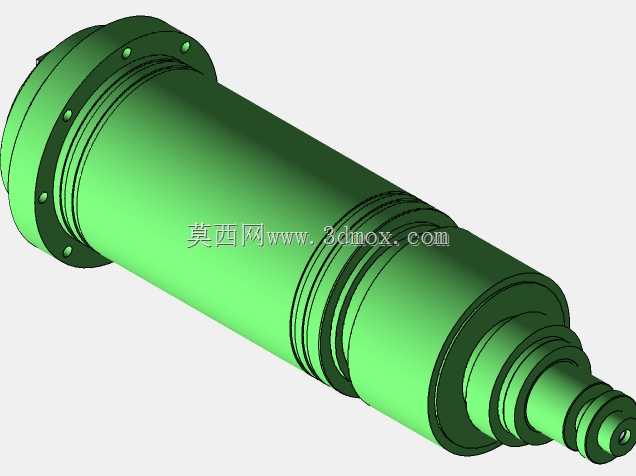

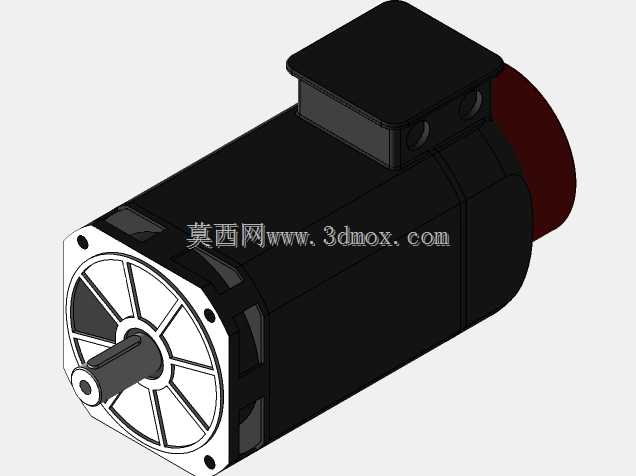

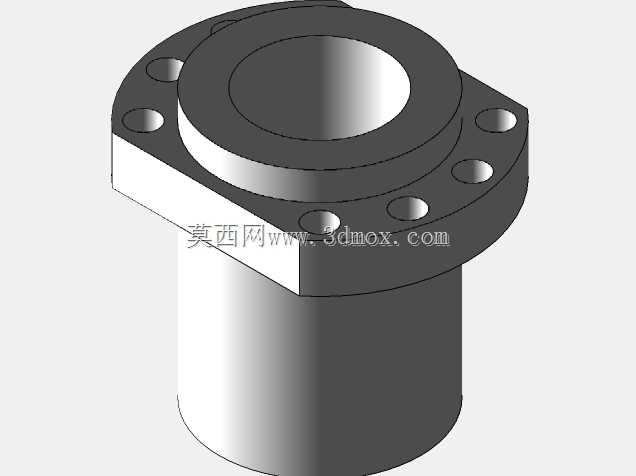

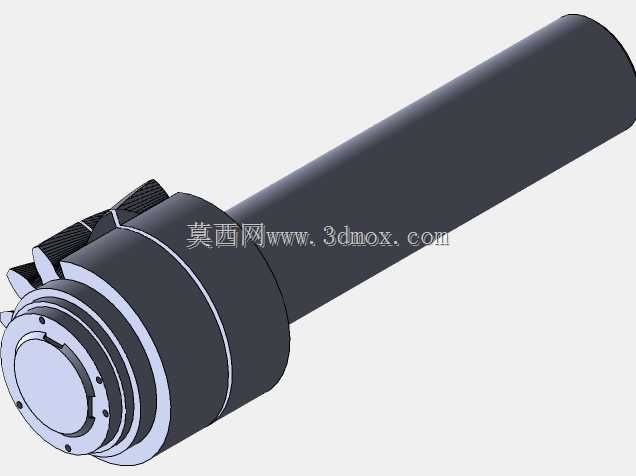

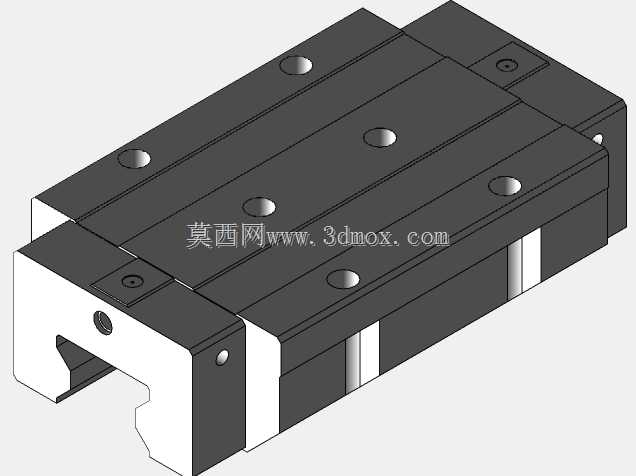

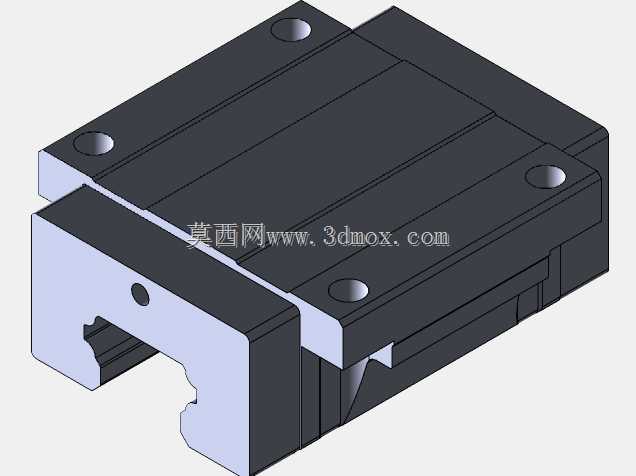

　　避免床身安装后产生扭曲变形，影响导轨的直线度精度；设备周边需要预留不小于800mm的操作维护空间，侧面预留电气柜的检修开门空间，顶部需要预留吊装维护的安全距离，避免与车间管线、桁吊部件产生干涉。从功能特性来看，主轴单元采用无级变速设计，可根据不同的加工材质、刀具直径调整合适的切削转速，配合进给系统的可调进给速度，能够适配碳钢、铝合金、工程塑料等多种材质的加工需求；导轨副采用线性导轨搭配滑块的组合形式，运动阻力小，定位精度高，配合滚珠丝杠的传动结构，能够保障重复定位精度满足常规钻铣加工的公差要求；设备的排屑空间预留于床身两侧，加工过程中产生的切屑可沿床身斜面滑落至两侧排屑区域，方便操作人员定期清理，

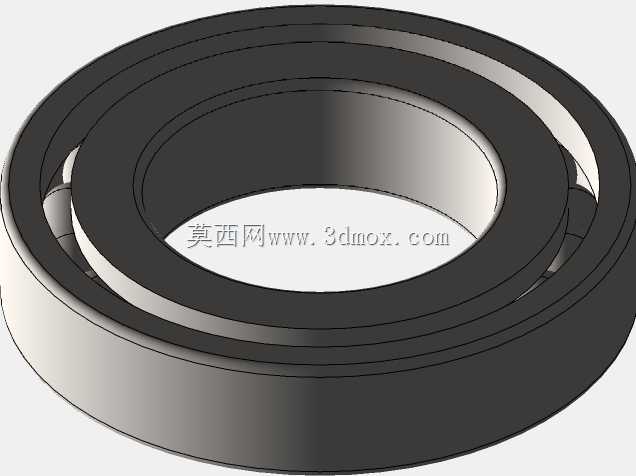

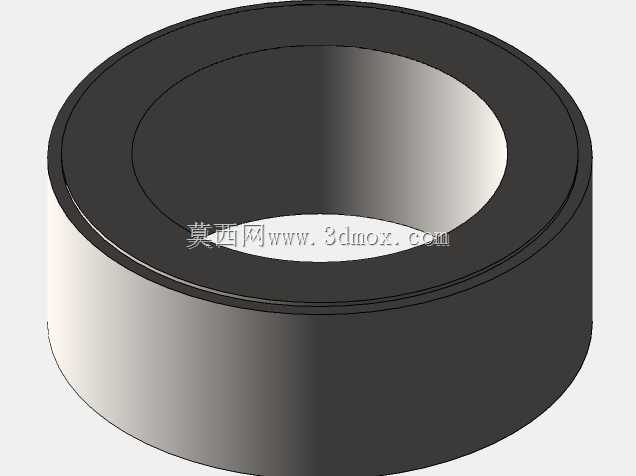

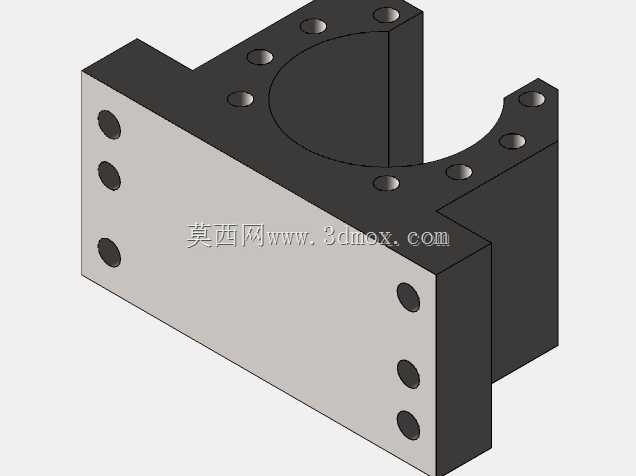

　　避免切屑堆积进入导轨副造成运动部件磨损。在实际应用中，这类设备常被用于通用机械加工厂的零散件加工、钢结构加工厂的连接板钻孔加工、小型模具加工厂的模板平面加工场景，相比大型龙门加工中心，设备投入成本更低，操作门槛更低，能够满足多数常规平面钻铣加工的精度与效率要求，同时移动龙门的结构让工件装夹更加灵活，长条形工件可直接沿床身纵向装夹，不需要额外拓展工作台面，适配的工件规格范围更广。结构设计过程中，对龙门框架的受力变形做了针对性优化，横梁截面采用变截面箱型设计，在滑枕移动到横梁中部的最不利受力位置时，横梁的下挠变形量控制在加工精度允许的范围内，保障全行程范围内的加工精度一致性；导轨安装面在装配时需要做刮研处理，保证导轨的直线度与平行度符合装配精度要求，进给丝杠的两端采用固定支撑结构，预拉伸安装后抵消丝杠热伸长带来的定位误差，提升长时间加工过程中的精度稳定性。
