手摇式禽蛋破壳处理设备结构设计

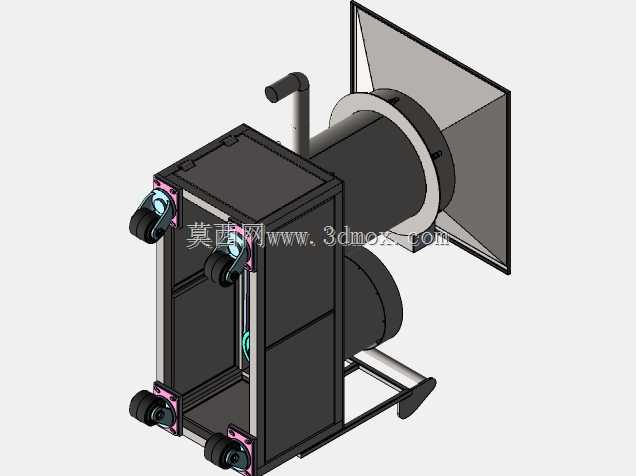

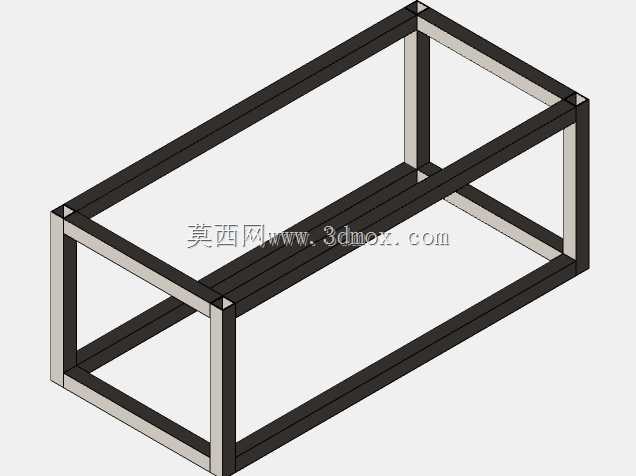

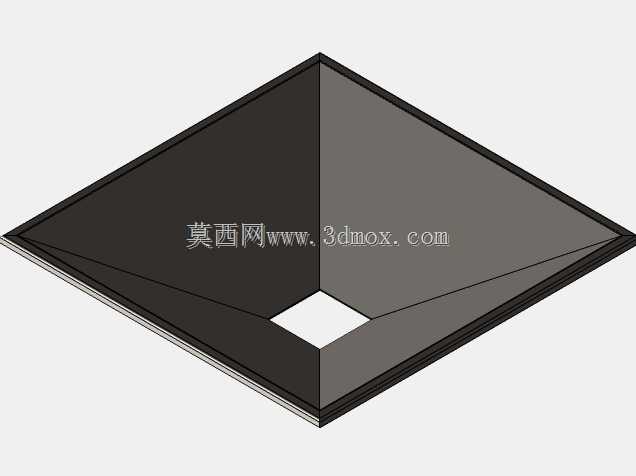

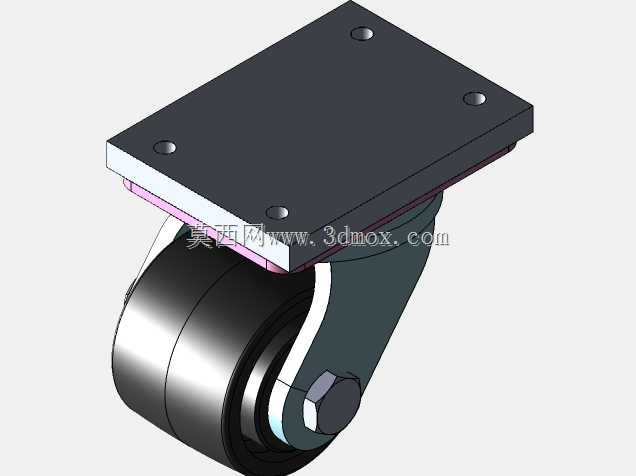

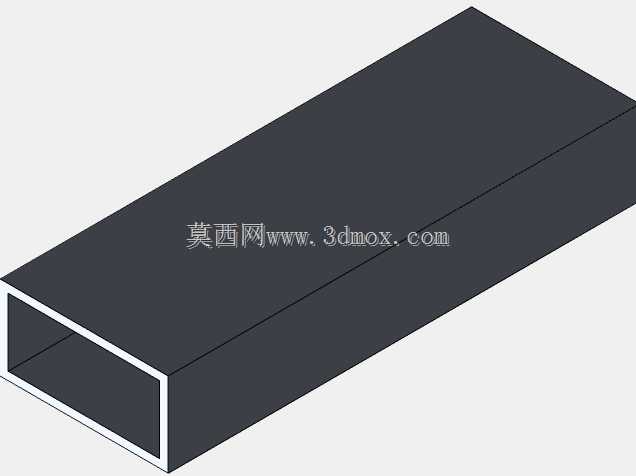

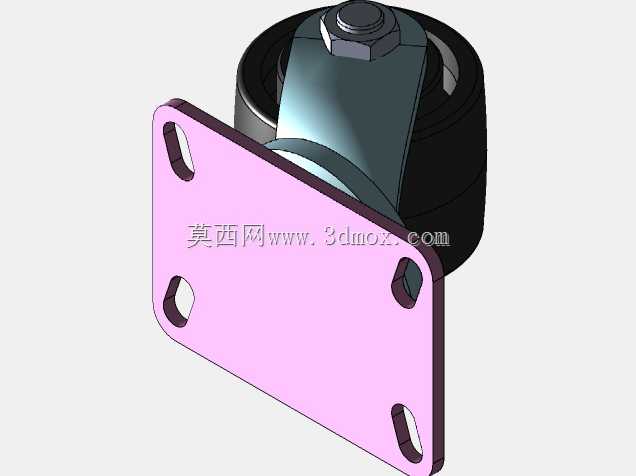

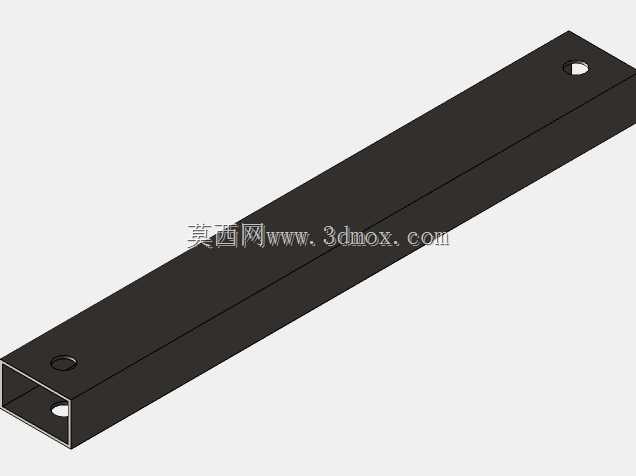

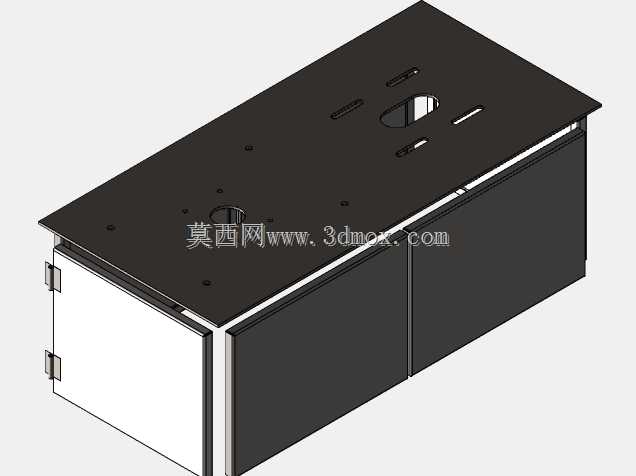

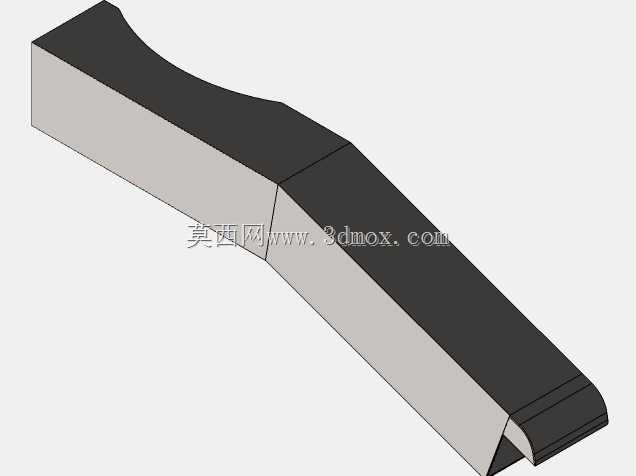

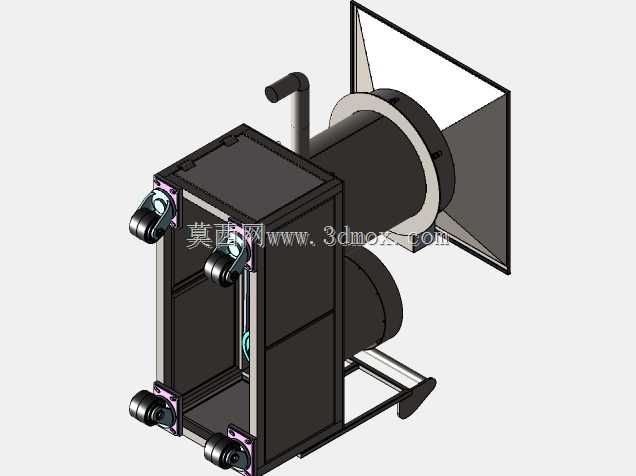

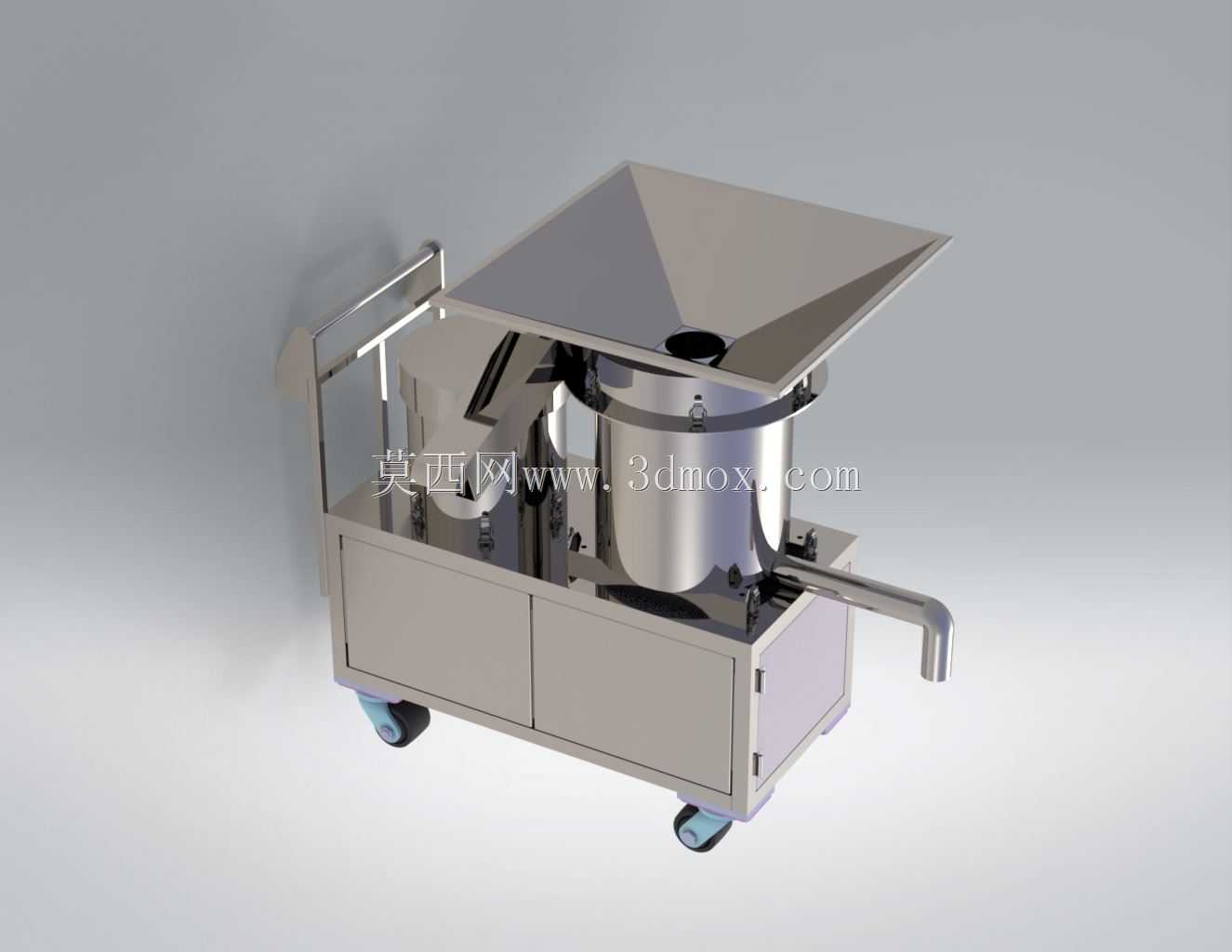

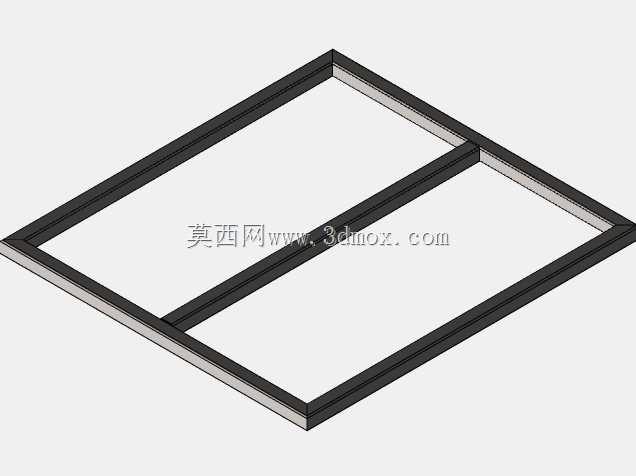

　　这款手动式禽蛋破壳设备主要面向小型食品加工坊、餐饮后场及农户零散禽蛋处理场景，针对批量破壳作业中人工敲蛋效率低、碎壳易混入蛋液、操作力度难统一的痛点设计，无需外接电源即可完成连续破壳作业，适配鸡蛋、鸭蛋等常规尺寸禽蛋的破壳处理需求。设备整体采用框架式方管焊接主体结构，底部预留四个脚轮安装位，可根据使用场景选择固定支撑脚或者万向脚轮，方便在狭小操作空间内移动换位，主体框架的安装边界控制在长450mm、宽320mm、高680mm范围内，无需额外预留大尺寸安装空间，可直接放置在常规操作台面使用，也可搭配独立支架落地布置。进料端采用扩口式导料槽结构，导料槽与水平方向呈32度倾角，槽体内壁做圆弧过渡处理，避免禽蛋滚落过程中出现磕碰破损，

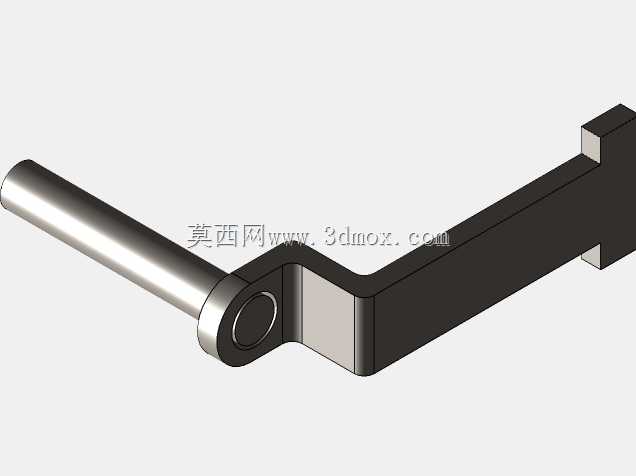

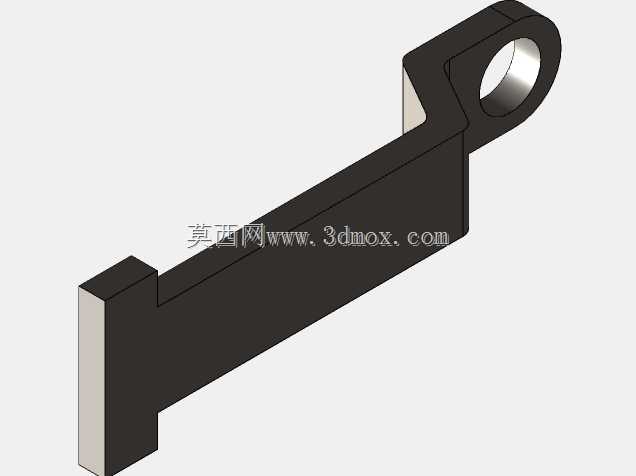

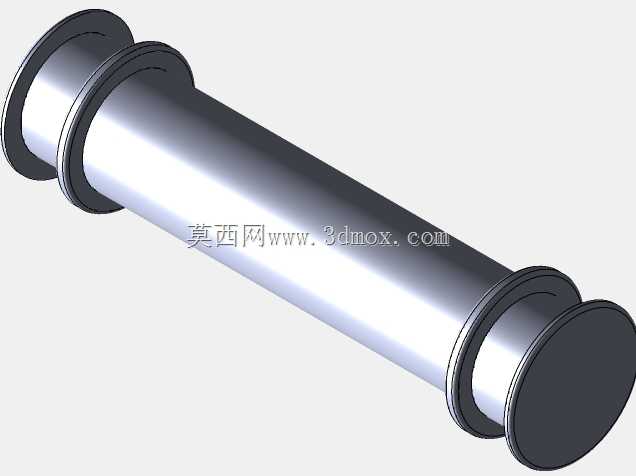

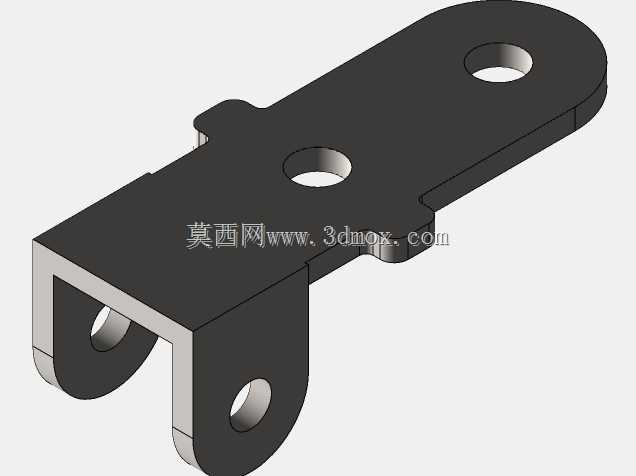

　　导料槽出口对准破壳辊组的进料间隙，可通过调整导料槽末端的限位挡片，适配不同直径的禽蛋进料，防止禽蛋在进料过程中出现卡滞或者滑落偏移。破壳执行机构采用双辊差速结构，其中一根辊体表面包覆柔性防滑橡胶层，另一根辊体带有均匀分布的钝头凸点，两根辊体的间隙可通过侧方的调节旋钮在15mm-35mm范围内调整，适配不同壳厚、不同尺寸的禽蛋破壳需求，手摇输入轴通过齿轮副带动两根辊体做差速转动，禽蛋进入辊隙后，在差速摩擦力的带动下匀速转动，钝头凸点以均匀的力度挤压蛋壳表面，使蛋壳产生均匀裂纹，同时不会戳破蛋膜，避免蛋壳碎屑混入蛋液中。设备侧方的手摇柄采用折叠式结构，闲置时可向下折叠贴靠在设备侧壁，减少空间占用，摇柄的转动半径设计为120mm，

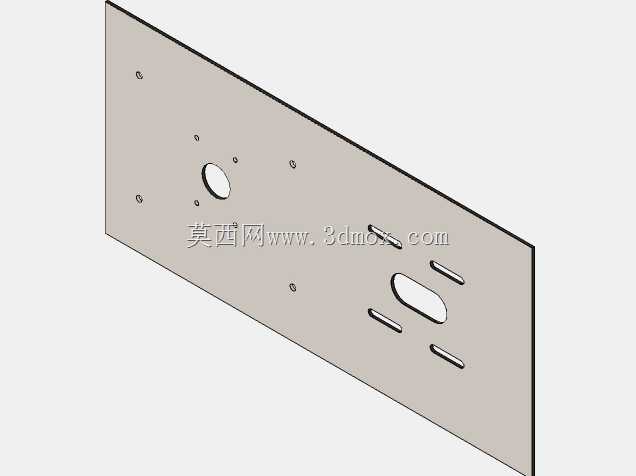

　　操作时的输入扭矩控制在5N·m以内，操作人员无需施加过大的力即可连续作业，长时间操作不易产生疲劳。设备下方预留蛋液收集槽的安装位，破壳后的禽蛋顺着导板滑落到收集区域，蛋壳则顺着辊体下方的斜槽滑入侧边的废料收集盒，实现蛋液与蛋壳的自动分离，收集区域的尺寸适配常规不锈钢接料盆，无需定制专用接料容器。整体结构设计优先考虑易清洁性，所有与禽蛋、蛋液接触的部件均采用快拆式固定结构，无需专用工具即可拆卸清洗，框架表面采用哑光喷塑处理，耐水耐油污，适合食品加工场景的日常清洁维护需求。传动齿轮组全部封闭在侧方的护罩内部，避免操作过程中衣物或者杂物卷入传动机构，同时防止清洁过程中污水进入齿轮啮合区域，延长传动部件的使用寿命。

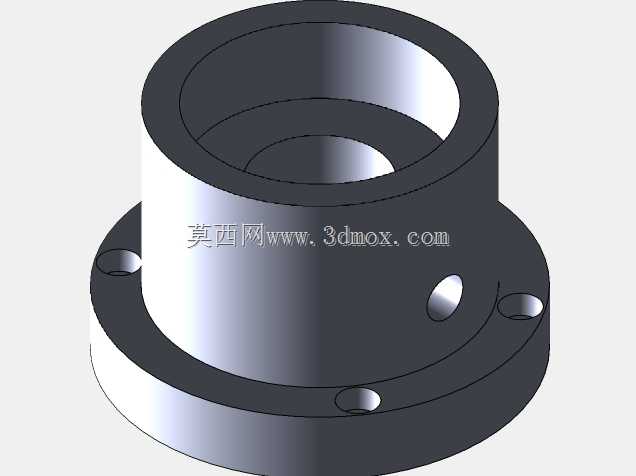

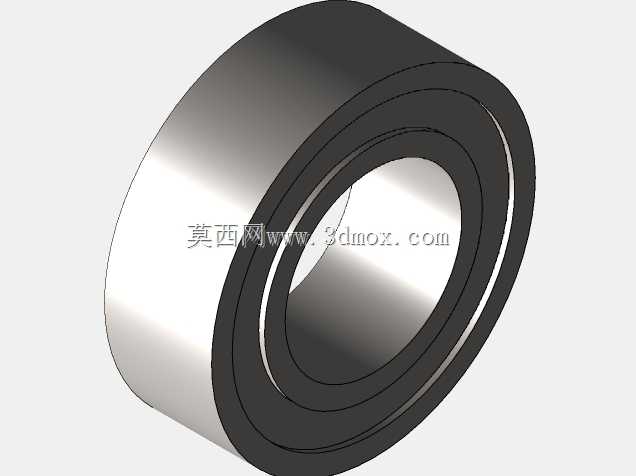

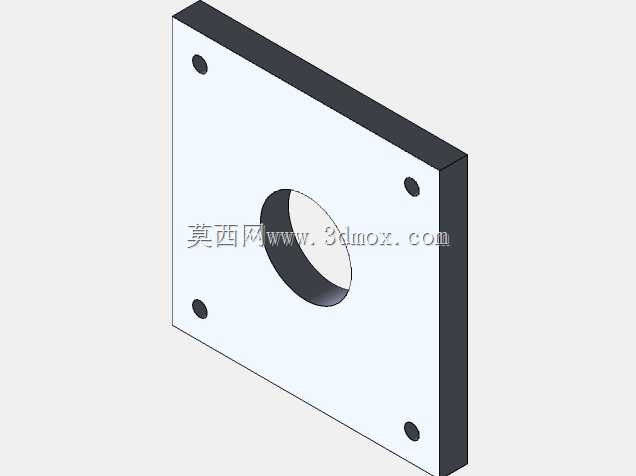

　　辊组两端的轴承座采用腰型孔安装结构，调整间隙时只需松开锁紧螺母即可滑动轴承座位置，调整完成后锁紧螺母即可固定，间隙调整精度可控制在1mm以内，避免间隙过小导致蛋液被挤破、间隙过大导致蛋壳无法有效破裂的问题。设备的支撑框架底部带有可调节的支撑脚垫，放置在不平整的台面上时，可通过旋转脚垫调整设备水平度，保证辊组处于水平状态，避免禽蛋在辊面滑动过程中出现偏斜，影响破壳效果。从结构设计的角度来看，这款设备没有采用复杂的电控元件，全部依靠机械结构实现破壳功能，故障率极低，日常维护只需要定期在齿轮啮合处涂抹食品级润滑脂即可，适合没有专业维护人员的小型作业场景使用。进料导槽的扩口设计可以一次性容纳10-15枚禽蛋，操作人员只需要匀速摇动手柄，即可连续完成进料、破壳、分离的全流程，相比人工单枚敲蛋的作业方式，效率可提升4-6倍，同时破壳力度均匀，蛋壳碎块的尺寸相对统一，减少碎壳混入蛋液的清理工作量。设备的整体重心落在框架的几何中心位置，摇动手柄过程中设备不会出现晃动或者侧翻，侧方的护罩同时兼具加强筋的作用，提升框架整体的结构刚性，长期使用不会出现框架变形导致的辊组平行度偏差问题。
