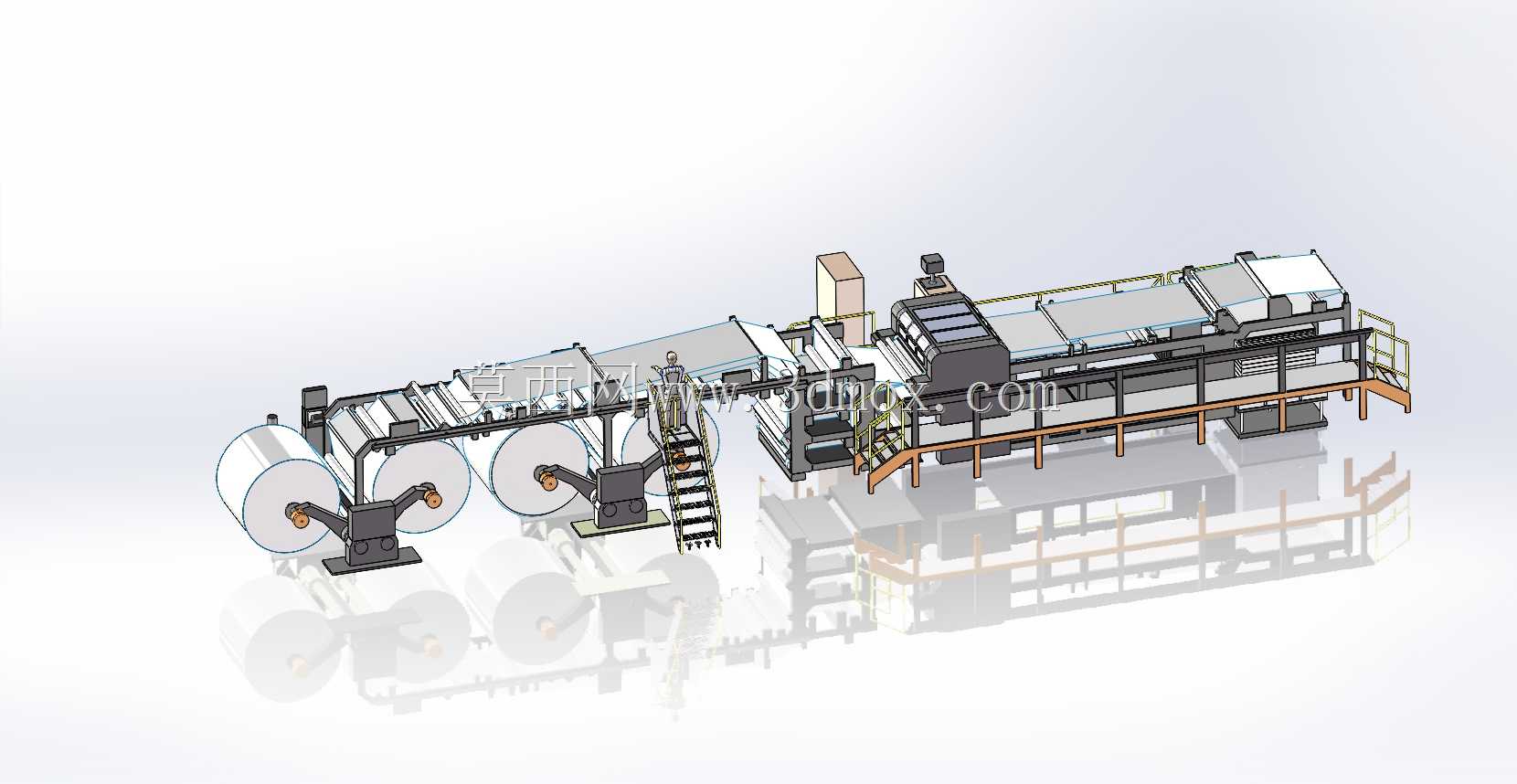

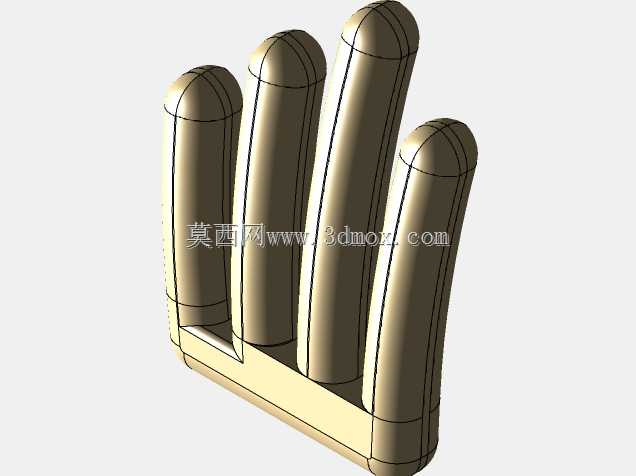

多工位卷材连续加工生产线三维结构

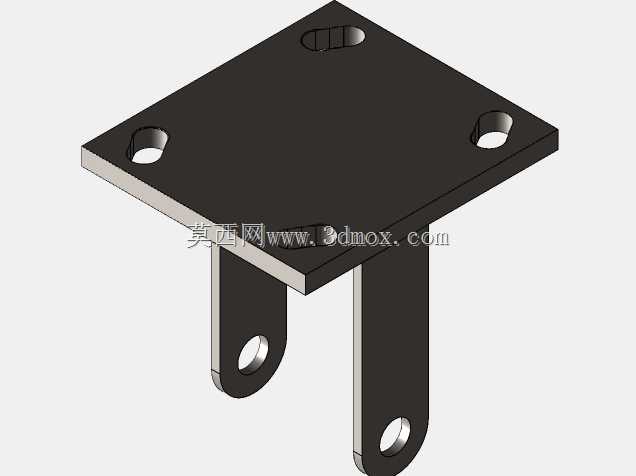

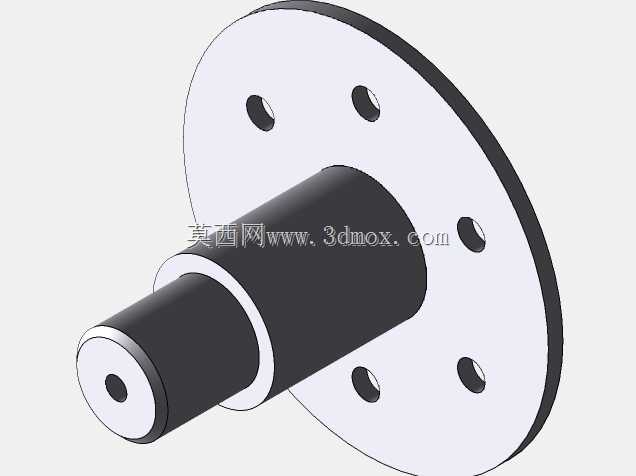

　　这套卷材连续加工生产线的三维结构，完整还原了宽幅卷材从原料放卷到成品输出的全流程工位布局，可直接用于包装印刷、纸张加工、薄膜复合类生产场景的方案论证与结构细化。从现场安装边界来看，整套设备沿物料输送方向的总长度适配常规12米跨度的工业厂房柱距，横向最大宽度包含两侧操作检修通道控制在3.8米以内，进料端的三组放卷机构采用地锚式安装底座，单组放卷架可承载最大幅宽1.8米、卷径1.2米的原料卷材，放卷轴采用气胀轴结构设计，换卷时只需操作端部气阀即可完成轴径胀紧与松脱，无需额外拆卸紧固件，适配常规3吨级手动液压叉车的上料作业高度，上料工位预留的操作空间可满足两名运维人员同时完成换卷、穿带作业。

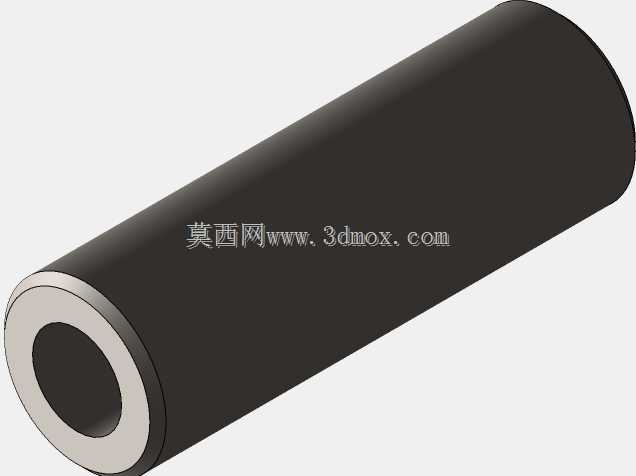

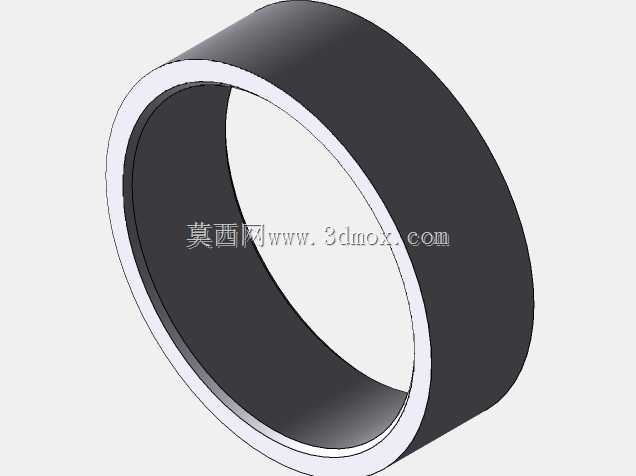

　　设备中段的输送辊道全部采用主动辊与从动辊间隔排布的结构，主动辊通过万向联轴器与底部的传动减速单元连接，每段辊道的线速度可通过独立的传动比调整实现同步匹配，避免卷材在输送过程中出现拉伸变形或表面划伤，辊道上方设置的多组导向压辊可根据卷材厚度调整下压间隙，最小适配0.02mm厚度的薄膜类卷材，最大可适配2mm厚度的卡纸类原料，压辊两端采用快拆式轴承座设计，日常清理辊面或更换磨损压辊时无需拆解周边防护结构，单人即可在15分钟内完成单组压辊的更换作业。生产线核心加工工位集成了纠偏、裁切、压合功能单元，纠偏单元采用光电传感器实时检测卷材边缘位置，调整精度控制在±0.5mm以内，可避免长距离输送过程中卷材走偏导致的成品尺寸超差；

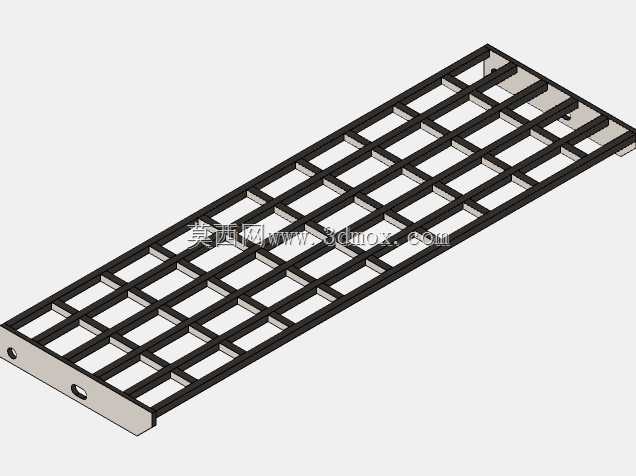

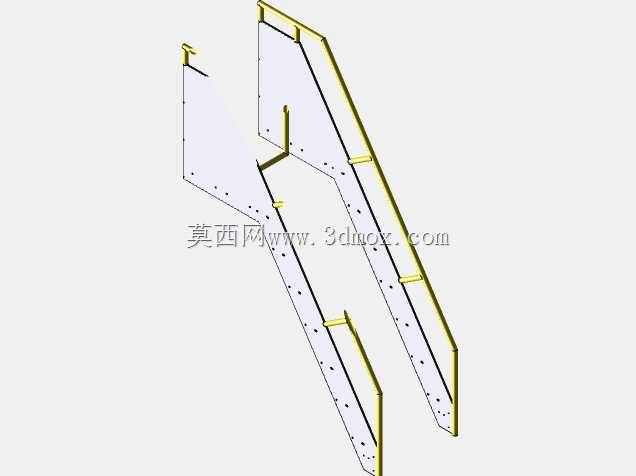

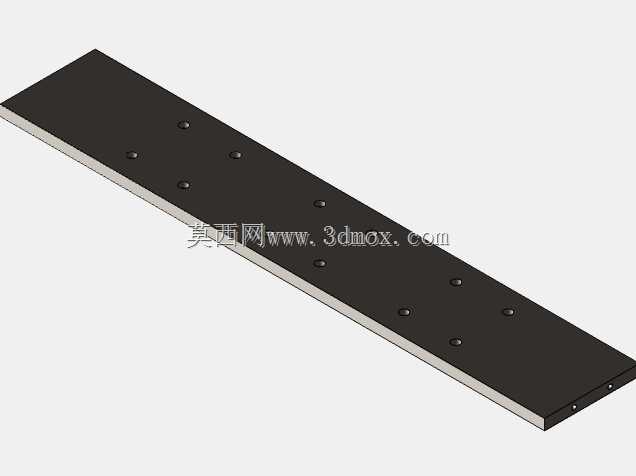

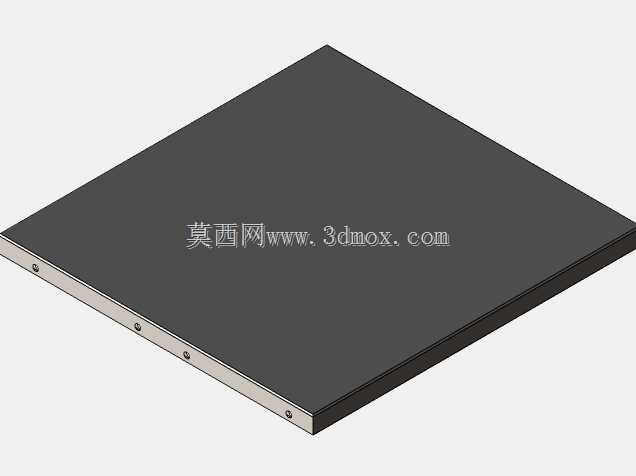

　　裁切工位采用滚刀式裁切结构，裁切长度可通过调整滚刀转速与输送线速度的匹配关系实现无级调整，裁切长度范围覆盖300mm到2000mm，裁切刀口的平面度经过结构优化，裁切后卷材边缘无毛刺、无压痕；工位旁设置的步梯与操作平台采用防滑格栅板制作，平台护栏高度符合工业设备安全规范，运维人员可通过步梯到达设备顶部完成日常点检与易损件更换。设备出料端设置的成品输送台可将裁切完成的成品平稳输送至下一工序的接料位置，台面上设置的可调式挡料杆可根据成品宽度调整限位位置，避免成品在输送过程中出现散落偏移。整套设备的底部框架全部采用矩形钢管焊接成型，焊接后经过时效处理消除内应力，避免长期运行过程中框架变形影响设备精度，

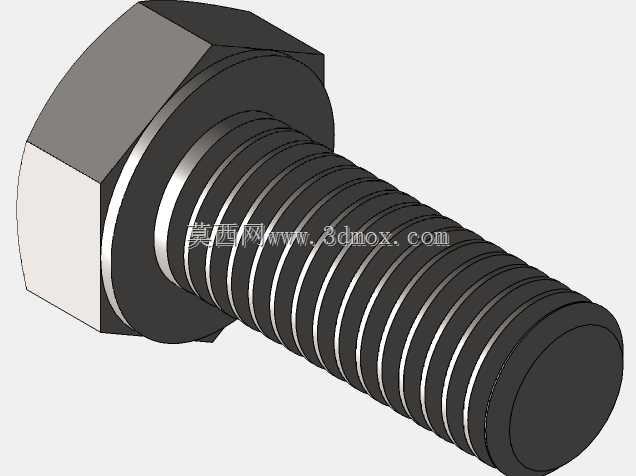

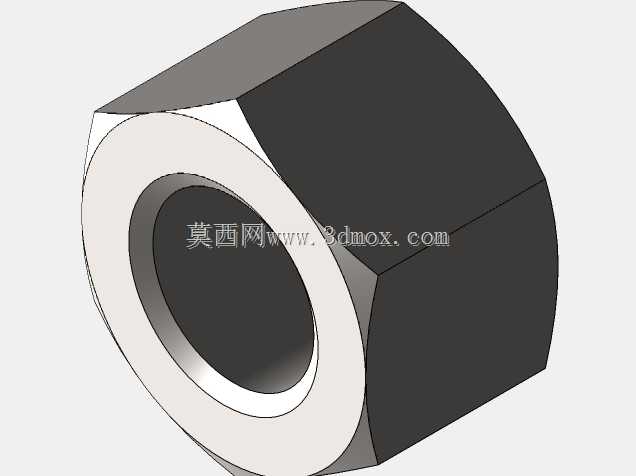

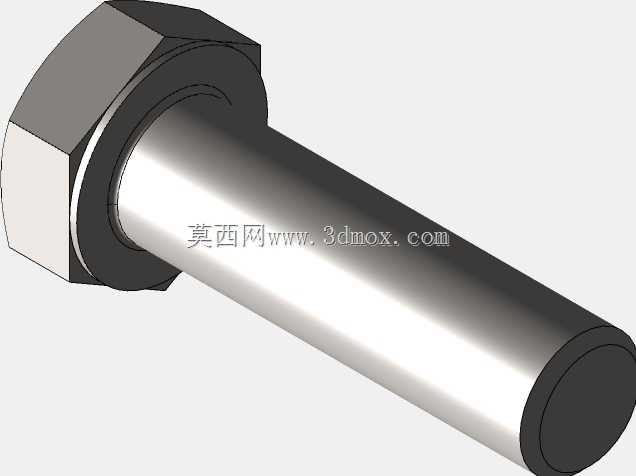

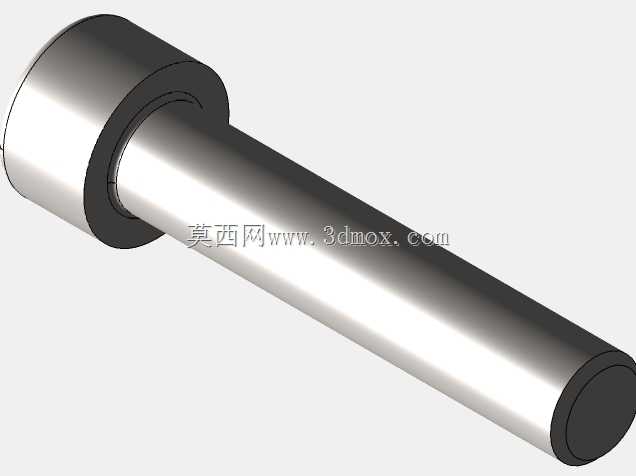

　　所有外露的传动部件均设置了可拆卸式安全防护罩，防护罩上预留了观察窗口，可在不拆卸防护的情况下观察传动部件的运行状态，设备两侧预留的电气布线槽全部采用封闭式结构，可避免生产过程中产生的粉尘、碎屑进入线槽影响电气元件稳定性。从结构设计逻辑来看，整套设备采用模块化分段设计思路，放卷段、输送段、加工段、出料段均可单独拆分运输，现场安装时只需通过定位销与连接螺栓即可完成各段的拼接对齐，无需大型吊装设备配合长时间的现场配焊作业，大幅缩短现场安装调试的周期；各功能单元的安装接口全部采用标准化尺寸设计，后续如果需要增加印刷、覆膜、烫金等附加功能工位，只需在现有输送段的预留接口位置直接拼接对应模块即可，无需对原有设备的主体结构做大规模改动。设备的所有润滑点全部引出到设备外侧的集中润滑分配器上，日常维护时只需在分配器位置加注润滑脂即可完成所有轴承、传动副的润滑作业，无需操作人员钻入设备底部逐个找润滑点，降低日常维护的作业难度与安全风险。
