带安全防护围栏的双列自动化产线

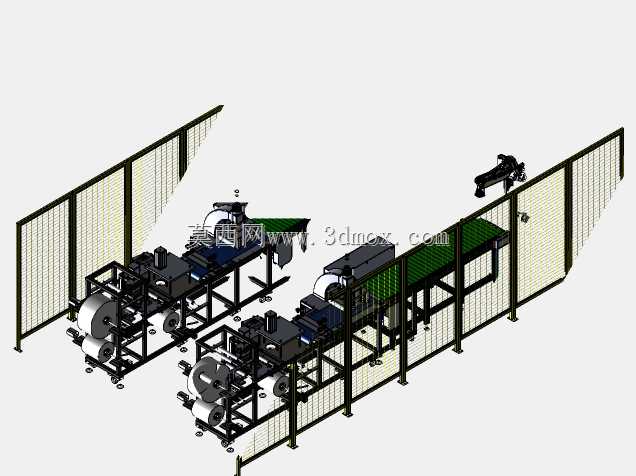

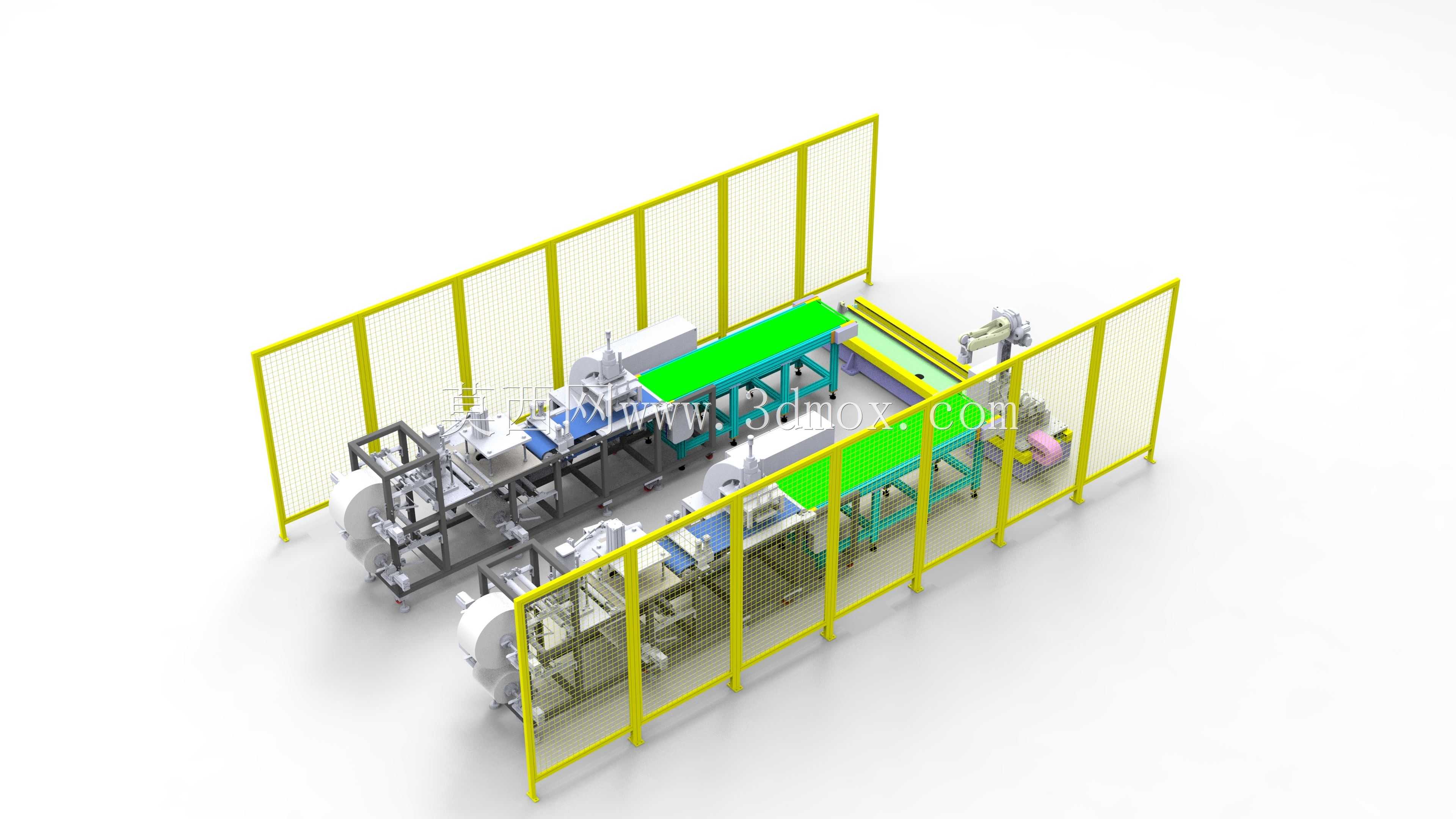

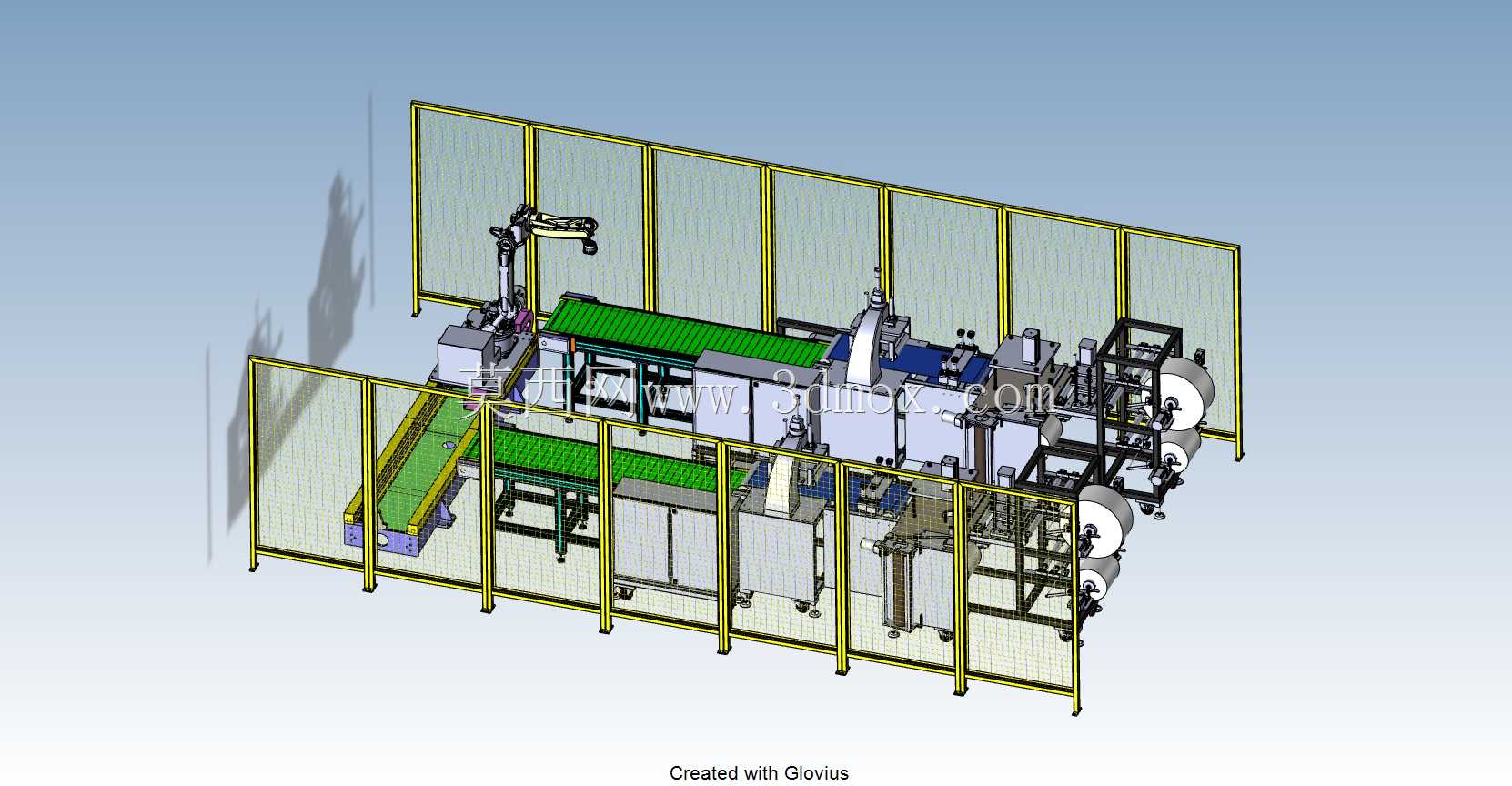

　　这套带安全防护围栏的双列并行自动化产线，主要面向3C电子小件、小型五金零部件的连续化加工作业场景，在消费电子组装、小五金冲压后处理、小型塑胶件修边分拣这类需要多工序连续流转的生产环节中适配性极强。产线整体采用双列对称布局设计，中间设置共用的输送过渡段，两侧分别排布独立的加工工位单元，这种布局能在有限的车间占地范围内最大化利用作业面，相比传统单列产线，同等长度下的工位排布容量可提升近40%，同时中间共用输送段可减少一套输送驱动机构的投入，降低设备整体的制造成本与后期维护点位。

　　从功能分区来看，产线两侧的工位单元可根据实际生产需求配置不同的作业模块，比如可搭载小型冲压机构、点胶单元、视觉检测工位、工件定位夹具等，工件从产线一端上料后，可通过中间输送段分配到两侧对应工位完成工序作业，加工完成的工件再通过输送段汇流到下料端完成收集，整个流转过程无需人工转序，能有效降低人工搬运带来的工件磕碰损伤与工序等待浪费。外围的黄色安全防护围栏采用铝型材框架搭配钢丝防护网的结构，围栏高度设置为1.8米，符合工业设备安全防护的高度要求，可完全阻隔作业人员肢体误入设备运行区域的风险，同时围栏上预留了透明观察窗位置，方便现场运维人员在不打开围栏的情况下观察内部工位的运行状态，围栏的检修门位置配套设置安全联锁开关，一旦检修门被打开，整线会立即触发停机保护，避免设备带运行状态下人员进入造成安全事故。

　　在设计思路上，这套产线采用模块化拼接的结构逻辑，每个工位单元、输送段、防护围栏都做成独立的标准化模块，现场安装时可根据实际生产的工序数量增减工位模块，不需要重新改动整体机架结构，适配不同产能、不同工序数量的生产需求。产线的机架主体采用4040标准工业铝型材搭建，相比传统焊接钢结构机架，铝型材机架的装配精度更高，后期调整工位位置时不需要切割焊接，仅通过紧固件即可完成位置调整，同时铝型材表面的阳极氧化层具备较好的防锈耐刮性能，适合车间多尘、有少量切削液飞溅的作业环境。输送段的工作面采用绿色防静电皮带，皮带宽度设置为300mm，可承载最大5kg的单件工件，输送速度可通过驱动端的调速电机在0-15m/min范围内无级调节，匹配不同加工工位的作业节拍。

　　从安装边界来看，整线不含外接延伸机构的主体尺寸为长6米、宽3.2米、高2.1米，安装时需要在设备周边预留至少0.8米的运维通道，方便人员日常巡检、更换易损件以及处理工件卡滞等异常情况。设备的地面安装要求为平整的硬化水泥地面，地面平面度误差不超过5mm/㎡，每个机架支脚都配置可调脚杯，可在安装时调整整线的水平度，避免因地面不平整导致输送皮带跑偏、工位定位精度下降等问题。产线的电气控制箱布置在产线端部的围栏外侧，操作面板高度设置为1.2米，符合人体工程学操作高度，操作人员站在运维通道内即可完成整线的启停、速度调节、急停等操作，不需要探身到设备内部。

　　在细节设计上，两侧工位的作业区域都预留了工装夹具的安装接口，接口采用标准的T型槽结构，可快速适配不同规格的夹具安装，不需要在机架上重新钻孔攻丝。输送段的两端都设置了工件到位检测传感器，当工件到达指定工位位置时，输送段会自动停转，待对应工位完成加工作业后再重新启动输送，避免工件在工位处堆积。防护围栏的网孔尺寸设置为20*20mm，既可以保证观察视线的通透，又能防止手指穿过网孔触碰内部运动机构，完全满足机械安全的相关规范要求。产线的驱动机构、传动部件都布置在机架台面的下方，外围设置可拆卸的钣金护罩，既可以避免灰尘、切削液进入传动部件影响使用寿命，又能防止传动部件外露带来的安全隐患，后期维护时仅需拆下护罩即可接触到传动部件，维护操作十分便捷。
