双工位带视觉检测粘合加工设备结构

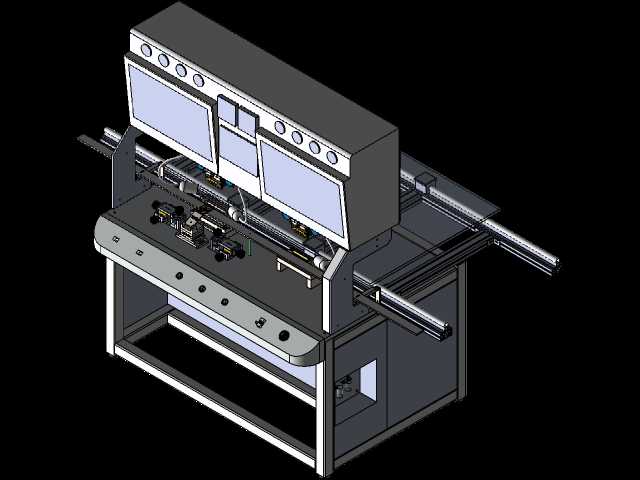

　　这套粘合加工设备主要面向消费电子零部件、小型五金冲压件的粘合组装工序，常见于3C电子制造车间的精密组装工段，适配薄型金属片、塑胶小件的涂胶贴合、压合保压作业，可对接前段冲切出料线与后段检测包装线，实现工序间的连续流转。设备整体采用落地式柜式机架结构，底部为方管焊接的承重框架，底部预留可调脚杯安装位，可适配车间地面的水平度调整，机架下部设置电气安装舱，用于布置控制元件、气路处理组件与接线端子排，舱门开设散热格栅，避免长时间运行时舱内积热影响元件寿命。操作台面采用加厚钢板研磨处理，台面平面度控制在0.1mm/㎡以内，保证各工位安装基准的一致性，台面上沿左右方向布置双组直线导轨滑台，滑台采用伺服电机配合滚珠丝杠驱动，

　　单滑台有效行程覆盖上下料位与加工位，可实现工件在不同工位间的精准移位，重复定位精度可达±0.02mm，满足小件粘合的对位要求。台面上方设置悬臂式安装架，架体搭载三组显示操作屏，分别对应左右两个加工工位的视觉对位画面与整机参数设置界面，屏幕下方沿架体排布操作按钮与状态指示灯，包含启动、急停、复位按钮与运行、故障、待机三色指示灯，操作人员站在设备正面即可完成所有操作，无需绕机走动。每个加工工位集成涂胶机构、压合机构与视觉检测组件，涂胶机构采用精密点胶阀搭配可调支架，可根据工件尺寸调整出胶位置与角度，压合机构采用带导杆的薄型气缸，压头端面粘贴硅胶缓冲垫，避免压合过程中刮伤工件表面，视觉检测组件采用工业相机搭配环形光源，

　　可在压合前拍摄工件定位标记，自动补偿滑台移位的位置偏差，保证粘合对位精度。设备右侧伸出延伸料架，用于放置待加工工件料盘与成品料盘，料架采用铝型材拼接结构，可根据料盘尺寸调整挡边间距，适配不同规格的工件载具。气路系统全部采用快插接头连接，气源处理三联件布置在机架侧方，可实时调节工作气压并过滤气源中的水分与杂质，保证气动元件运行稳定。电路布线全部沿机架内部的线槽布置，强弱电分离走线，避免信号干扰，所有外部接线位置都设置防护盖板，防止车间粉尘、切削液进入接线端造成接触不良。设计过程中优先考虑了操作人员的作业舒适度，操作台面高度设置为850mm，符合成年人站立作业的最佳高度，屏幕安装角度向下倾斜15度，减少操作人员长时间观察屏幕的颈部疲劳，

　　急停按钮布置在台面左右两端与正面中部，三个位置均可快速触发急停，应对突发的设备异常。设备整体占地边界控制在长1800mm、宽1200mm、高1600mm范围内，安装时仅需预留后侧300mm的维护空间与正面1000mm的操作空间，即可满足日常操作与维护需求，不需要额外的大型地基，直接放置在硬化车间地面上调整脚杯水平即可投入使用。各运动部件都设置了透明亚克力防护挡板，挡板与设备安全回路联动，挡板打开时设备自动切断运动部件动力，避免调试或清理过程中发生机械伤害。料道位置设置工件检测传感器，当工件未到位时设备不会启动压合程序，避免空压造成机构损坏。这套结构在设计时充分考虑了小批量多品种的生产需求，所有工位夹具都采用快换式设计，更换产品时仅需更换夹具与调用对应程序，不需要大规模调整设备硬件，换型时间可控制在15分钟以内，适配中小批量生产的柔性需求。滑台导轨配备自动润滑装置，可按照设定周期自动加注润滑脂，减少日常维护的工作量，延长导轨与丝杠的使用寿命。
