带清洁机构的太阳能光伏板运维装置

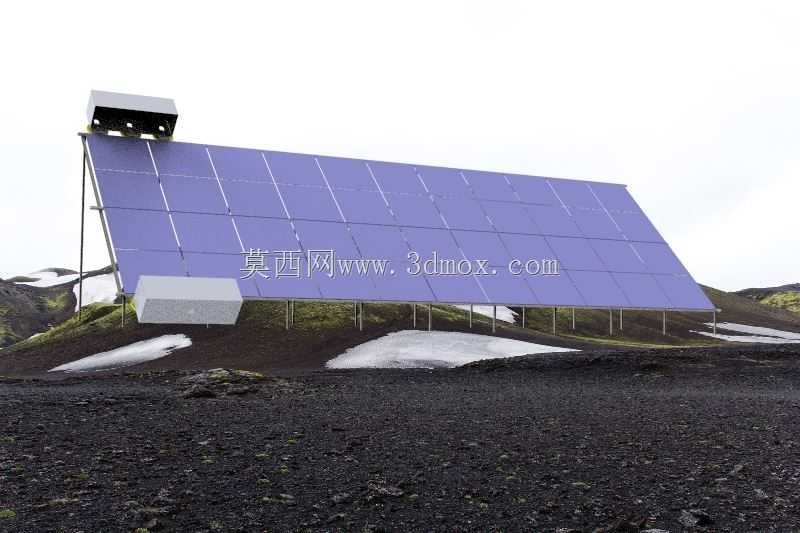

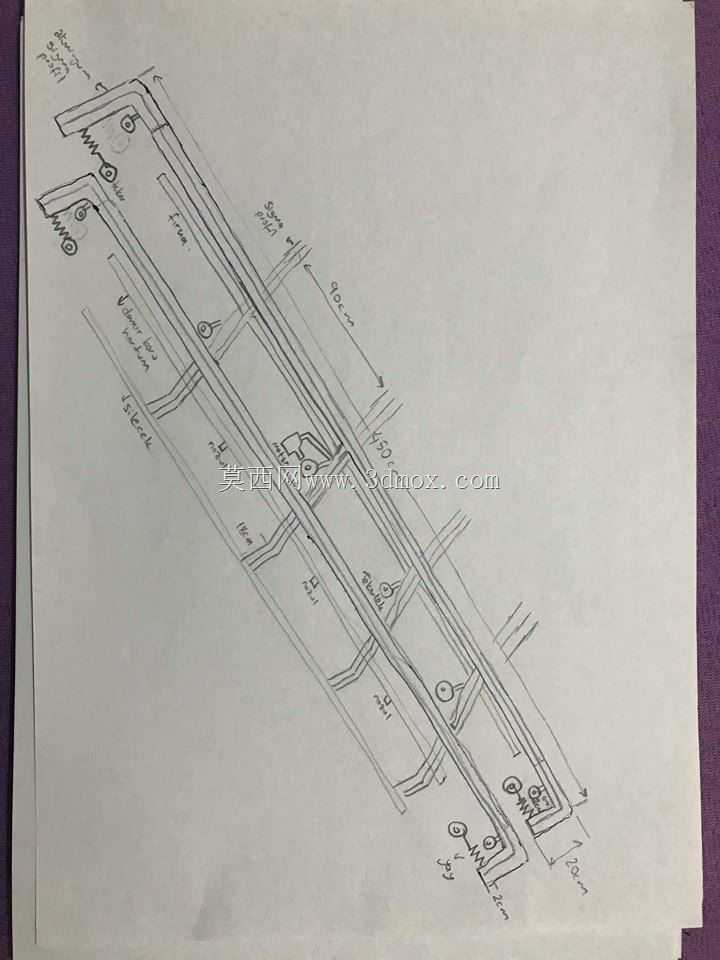

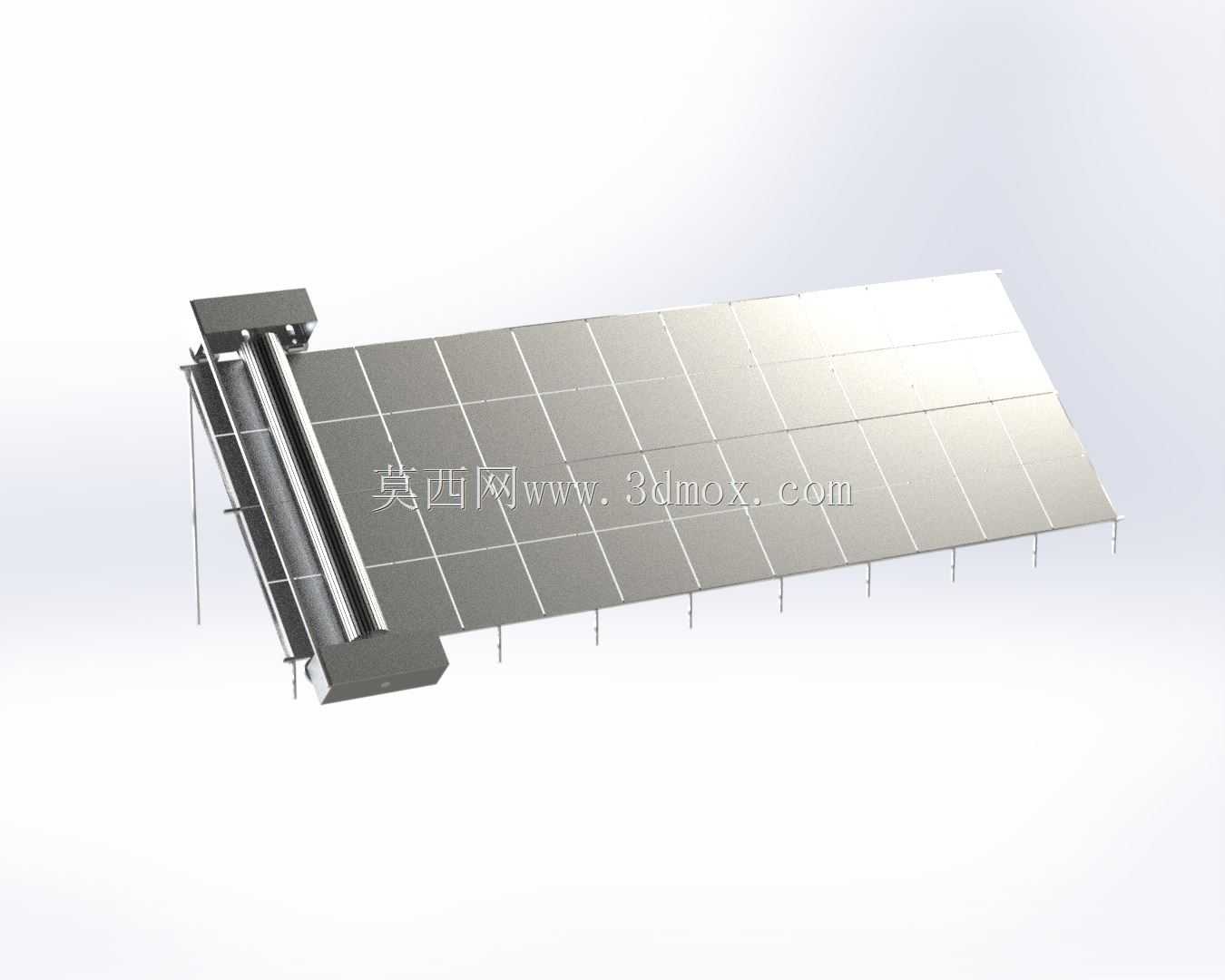

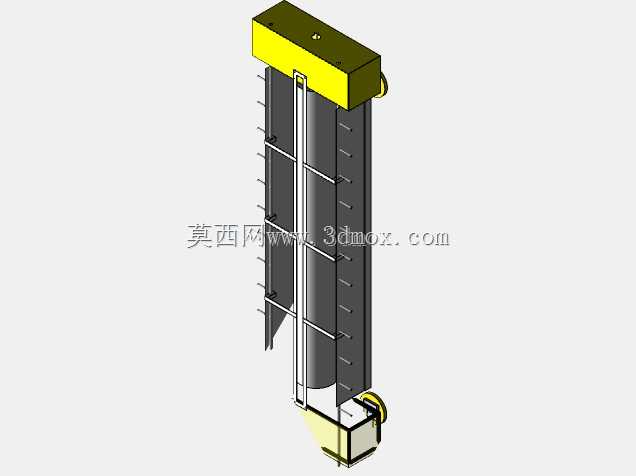

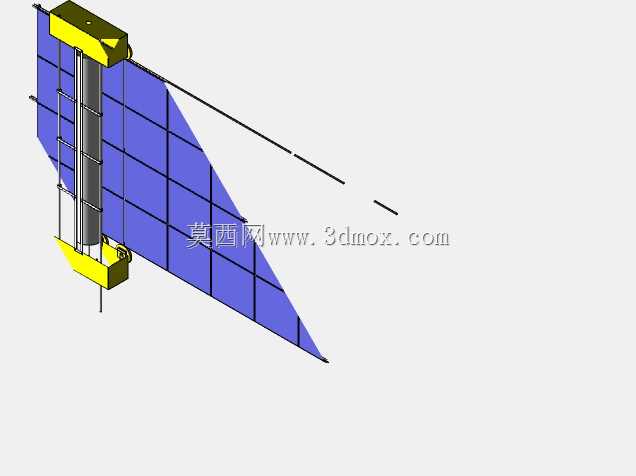

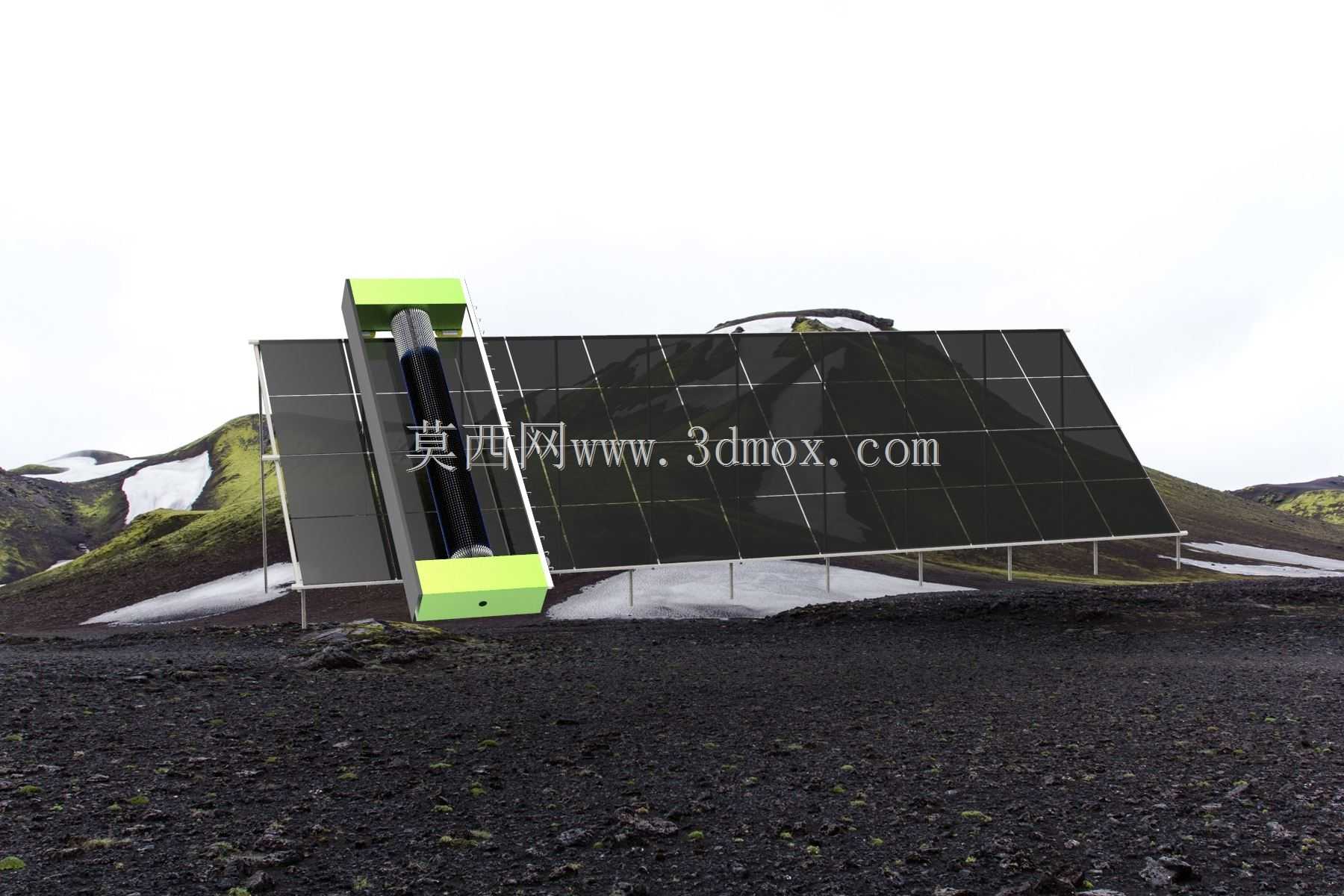

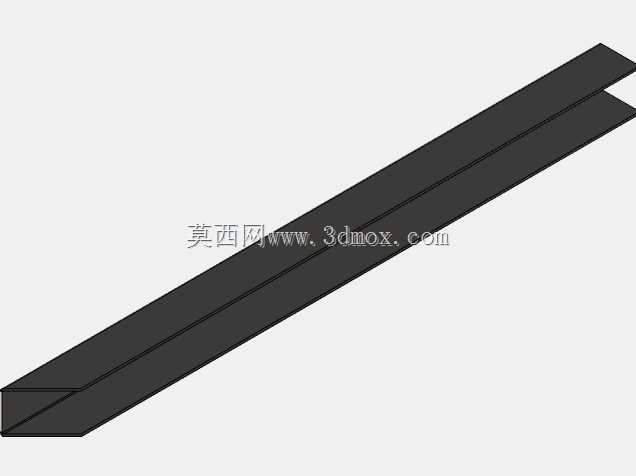

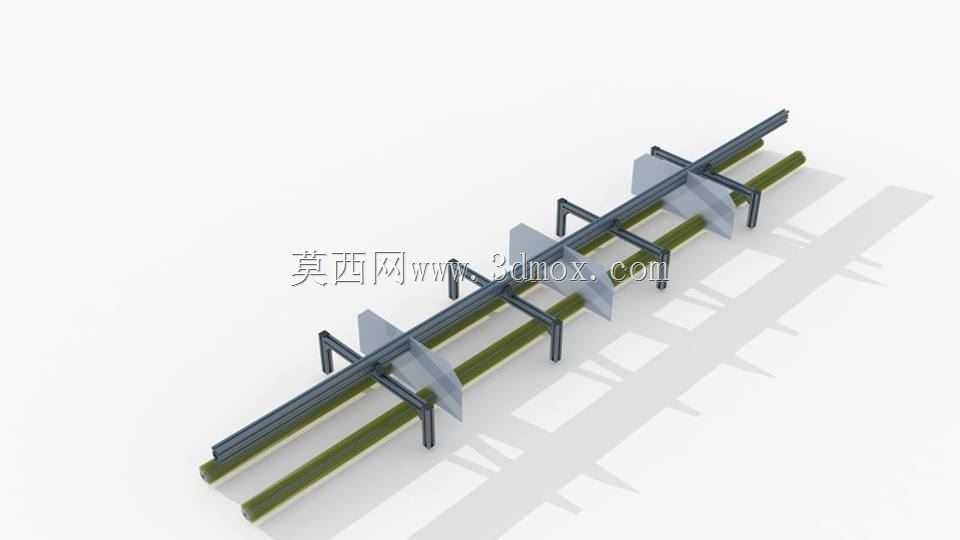

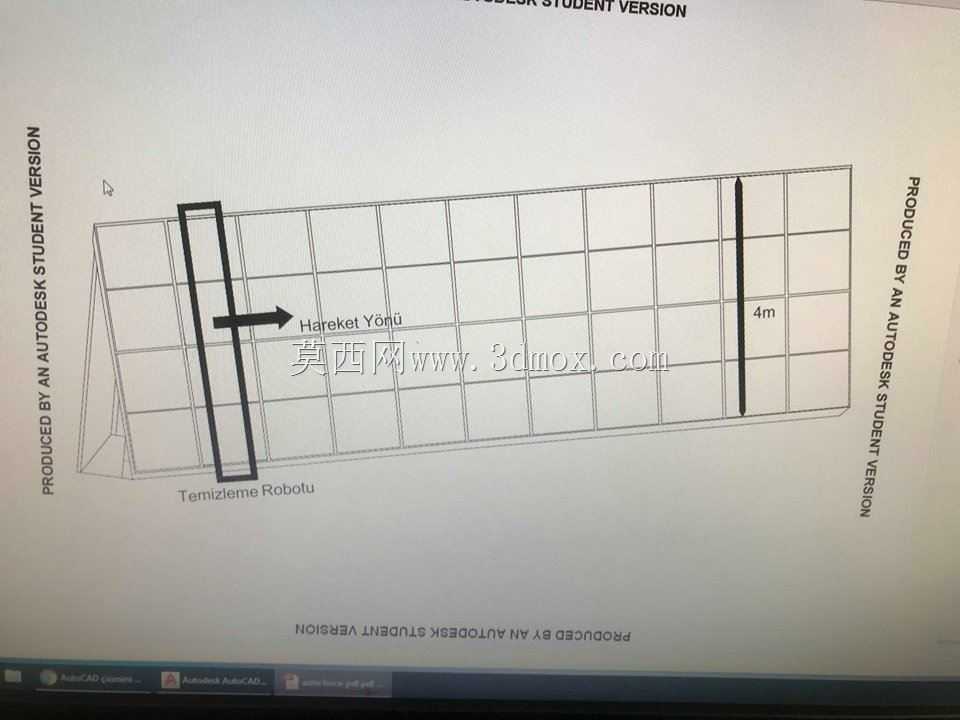

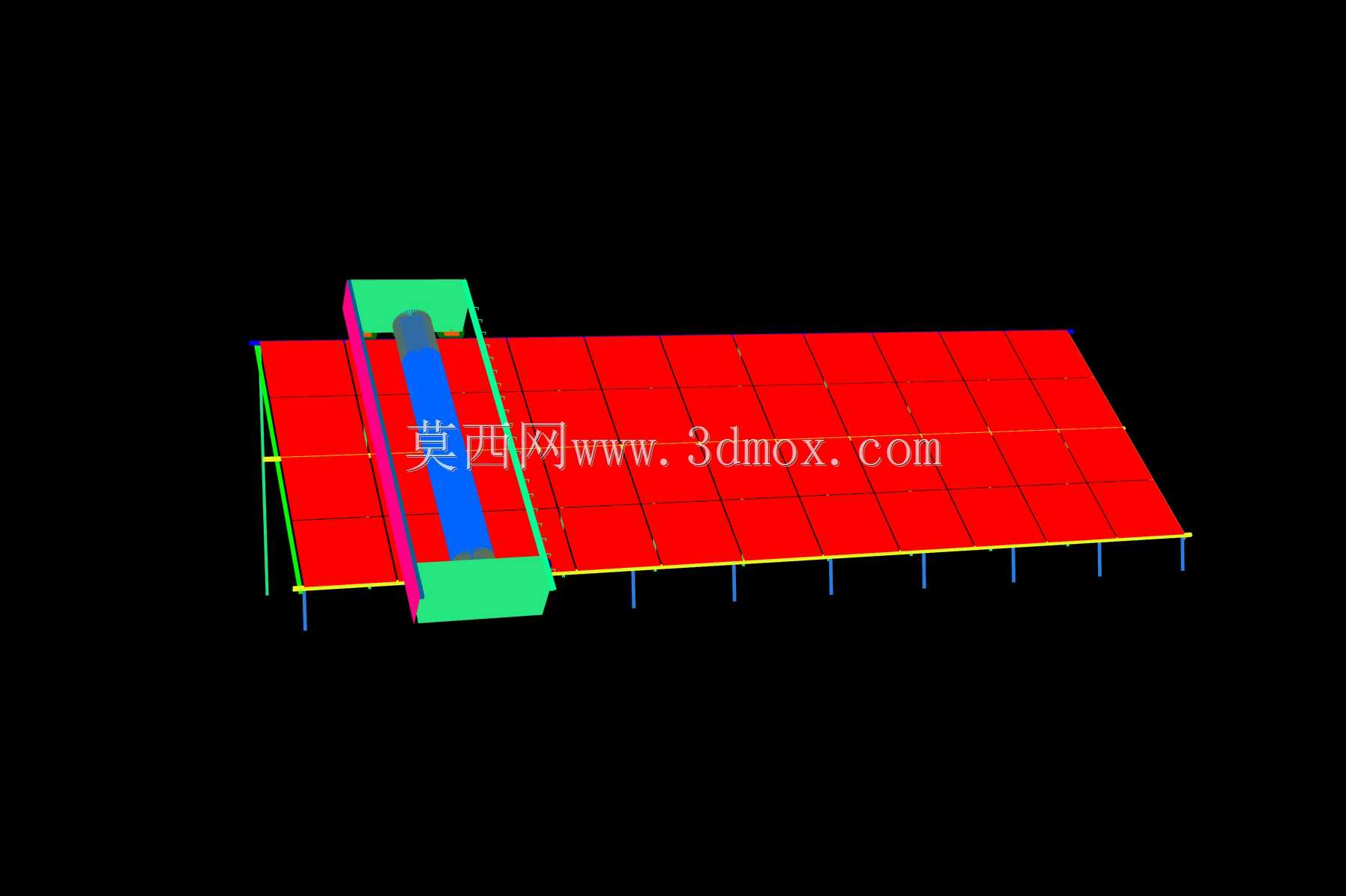

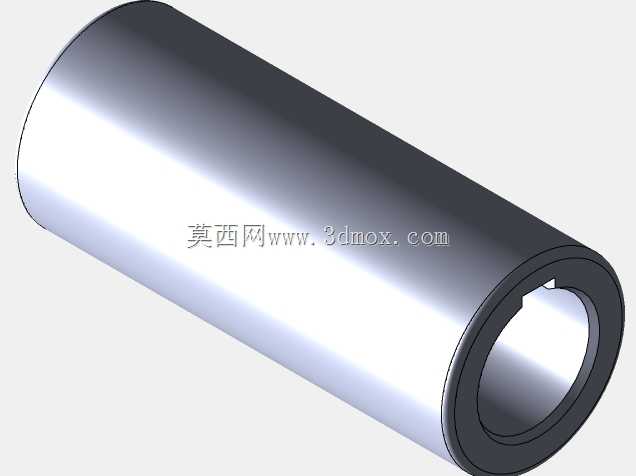

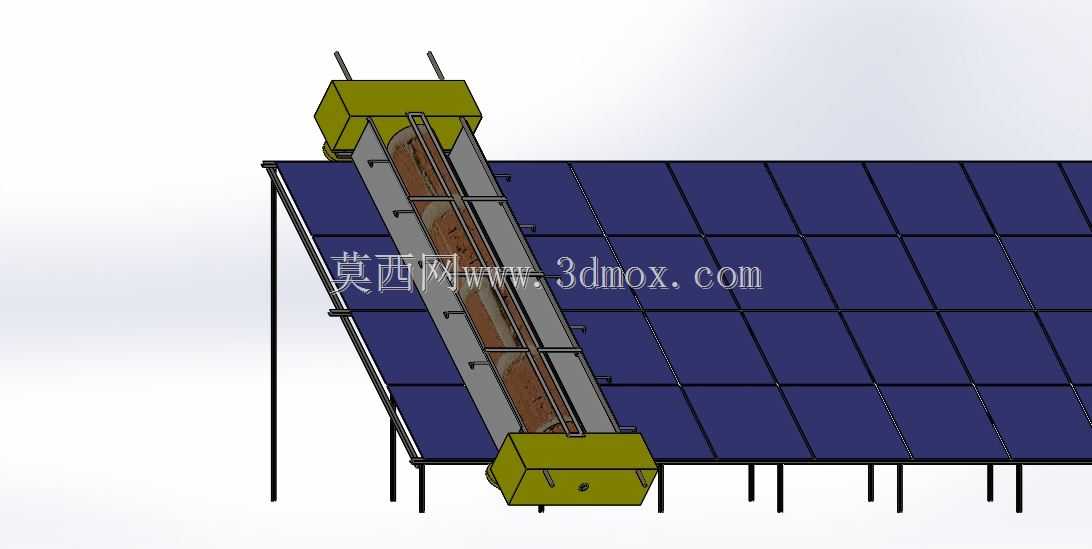

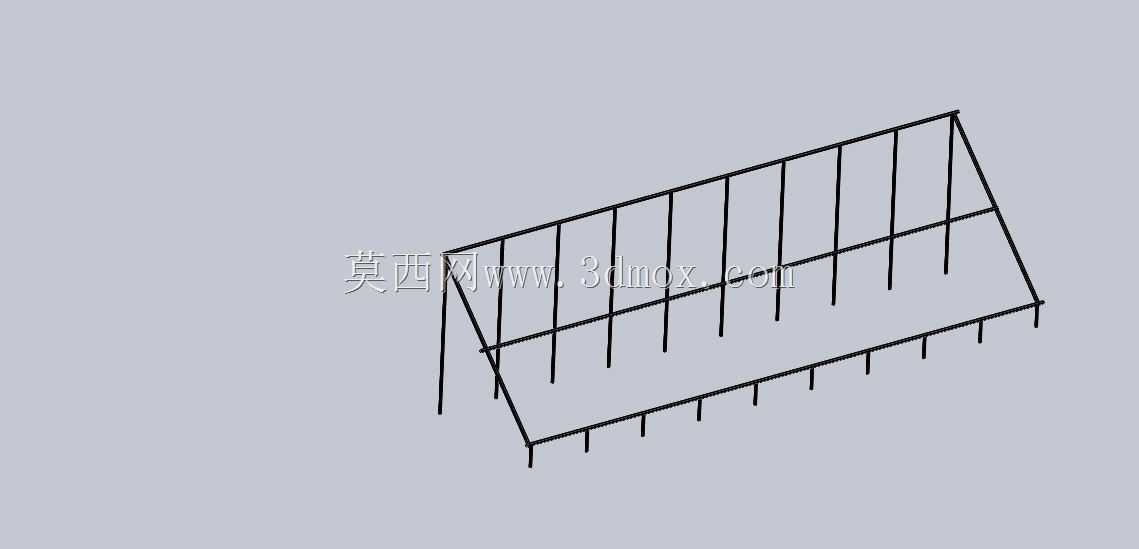

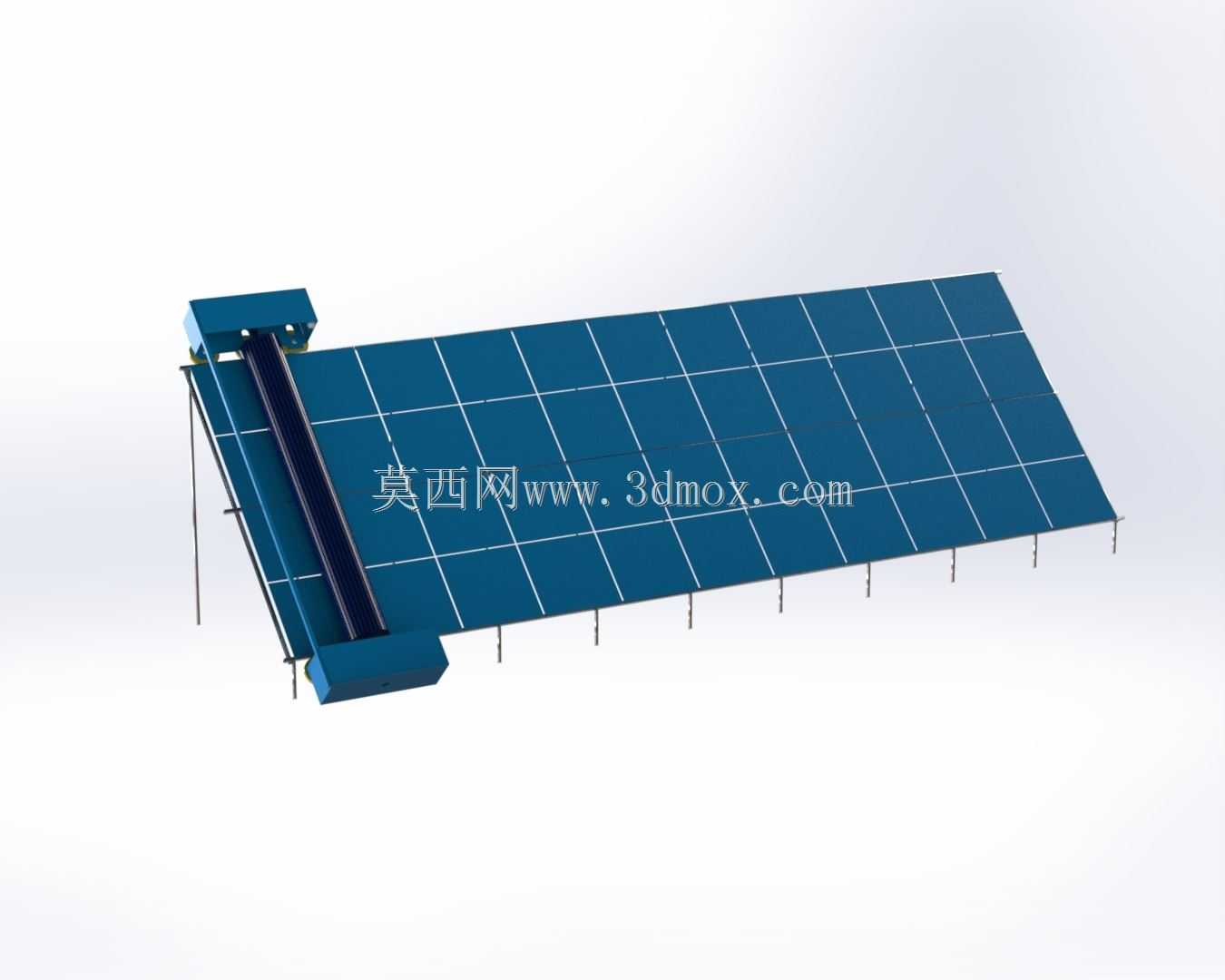

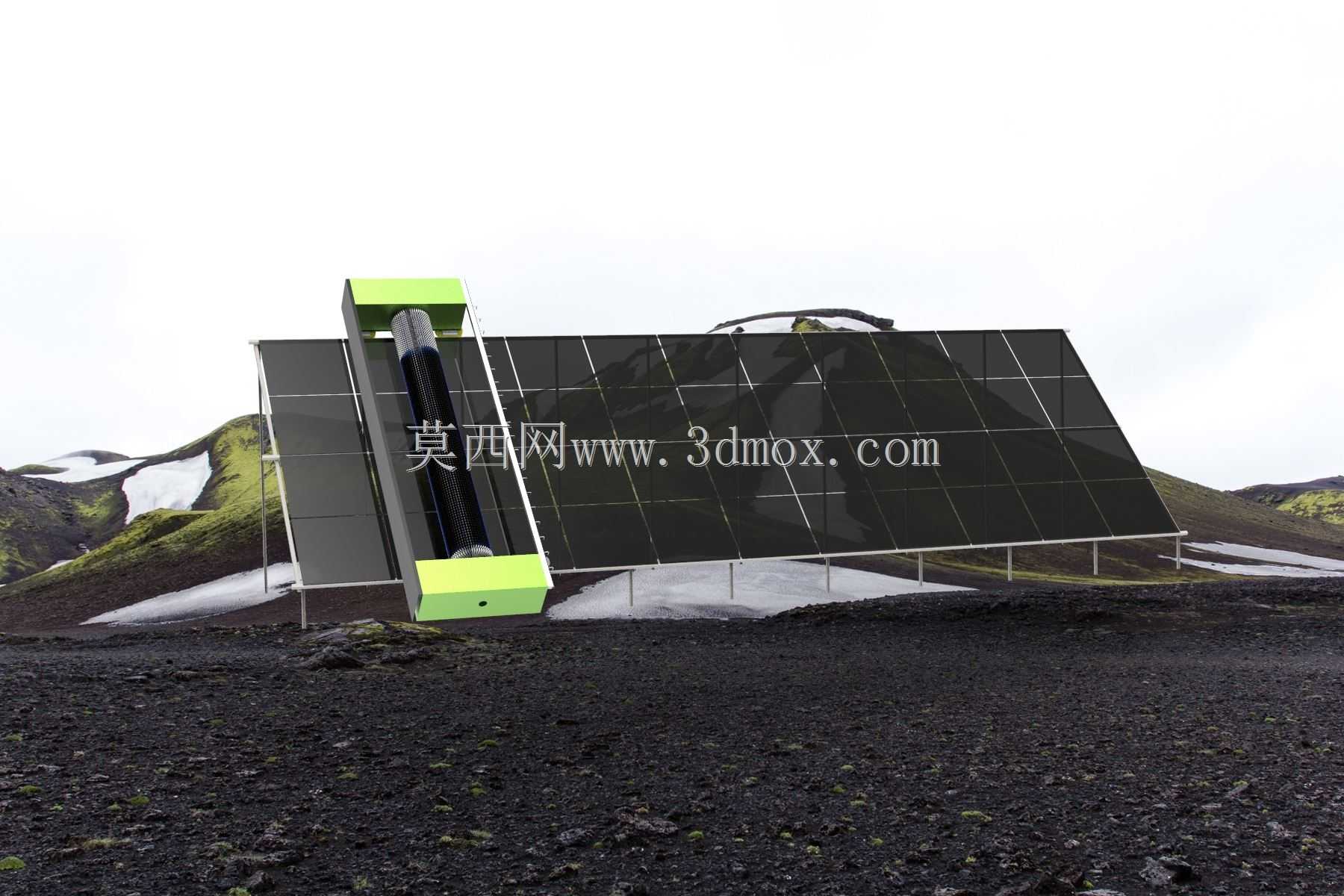

　　这套装置的设计初衷，是解决分布式光伏电站长期运行中面板积灰、杂物遮挡导致发电效率折损的痛点，尤其适配户用屋顶、小型工商业厂区平铺安装的光伏阵列场景，无需对原有光伏支架做大规模改造即可加装。从结构布局来看，装置沿光伏板阵列的长边方向铺设行走导轨，清洁执行机构跨接在整排光伏板的上方，可沿导轨做往复直线运动，覆盖单排所有光伏板的受光表面，行走轮采用包胶材质，避免运动过程中刮蹭光伏板的铝合金边框，同时轮组与导轨的配合间隙控制在2mm以内，防止户外大风工况下机构出现脱轨、晃动问题。清洁端采用滚刷加柔性刮板的组合结构，滚刷的刷毛选用耐磨尼龙材质，刷毛长度刚好接触光伏板玻璃表面，不会过度挤压造成玻璃表层增透膜磨损，刮板采用耐老化硅胶材质，

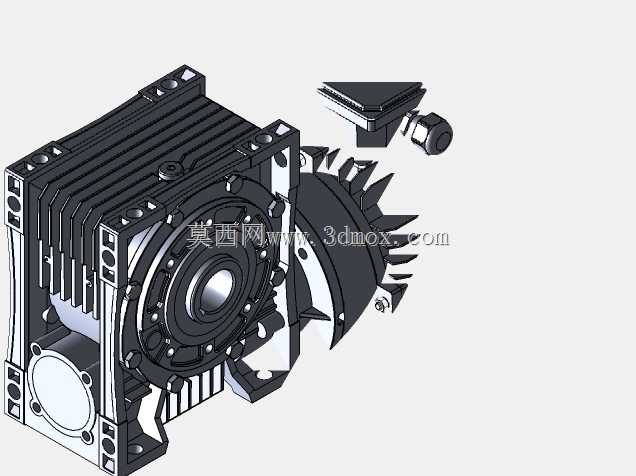

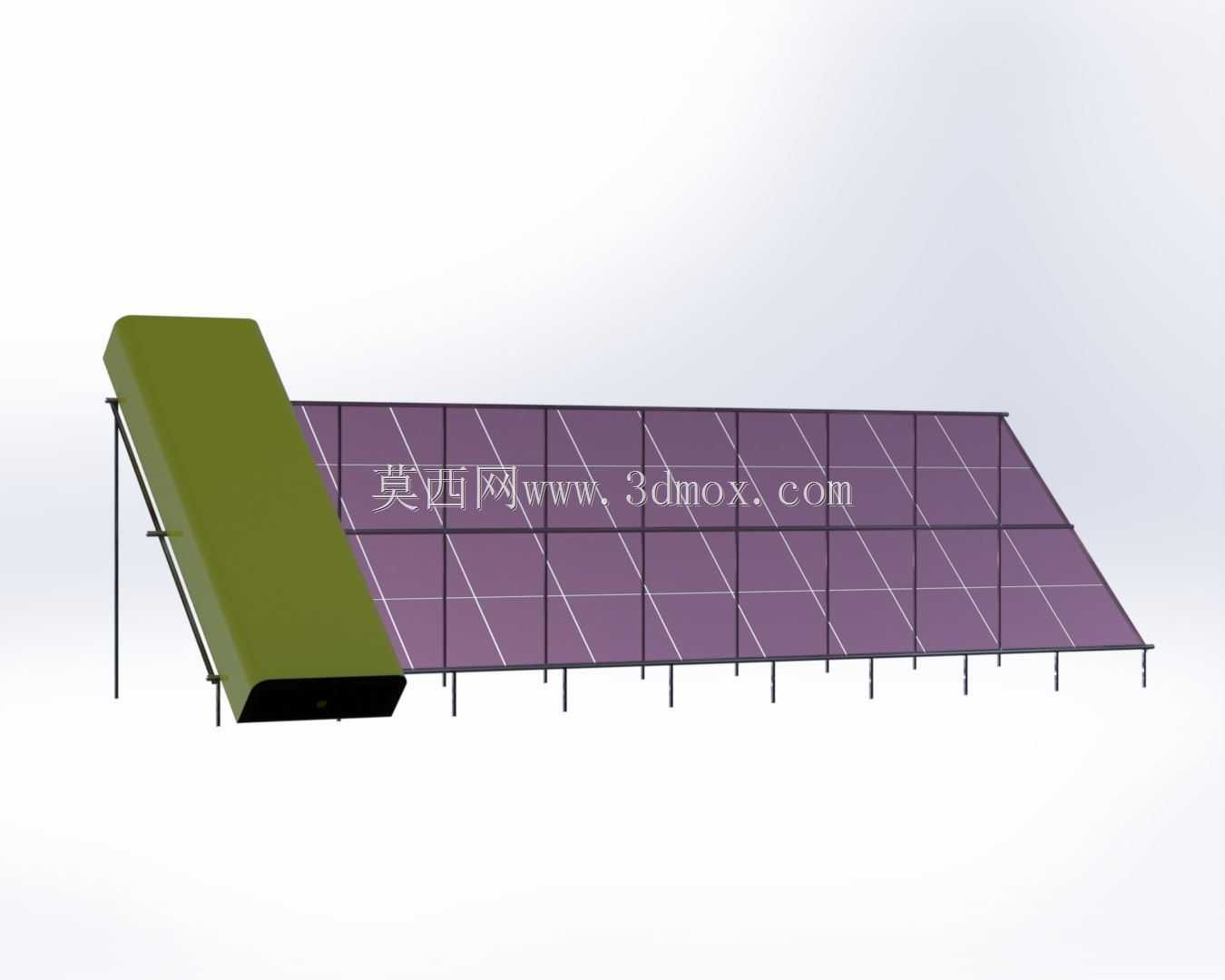

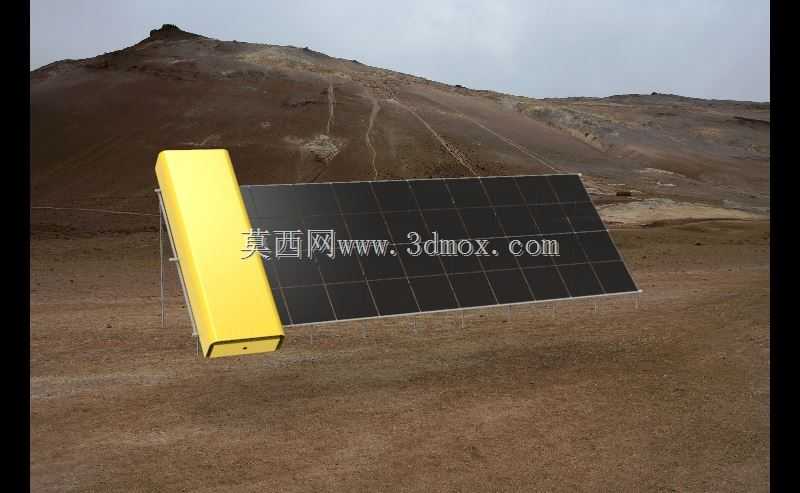

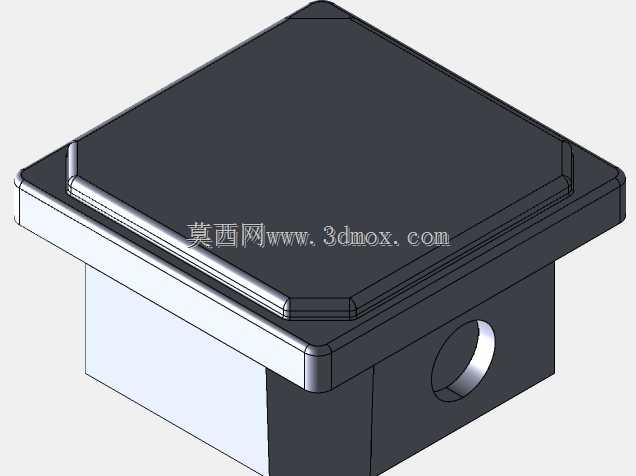

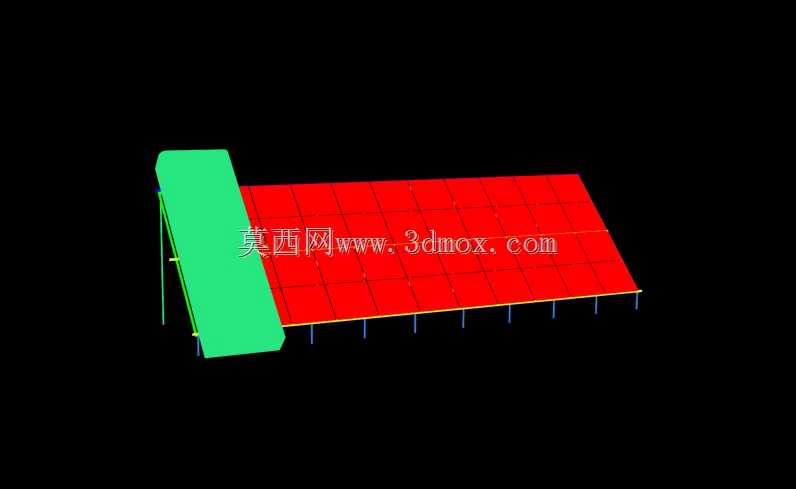

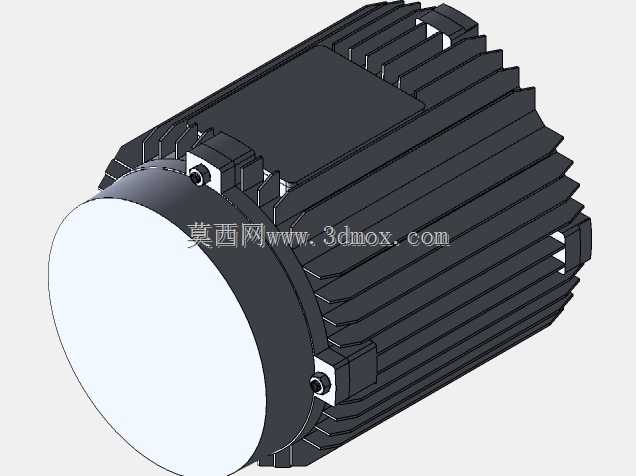

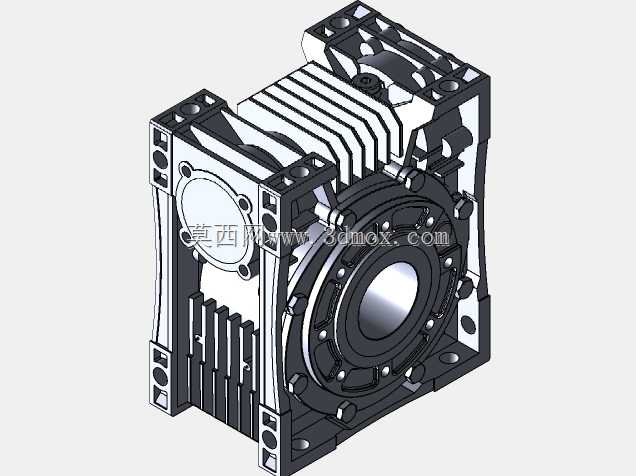

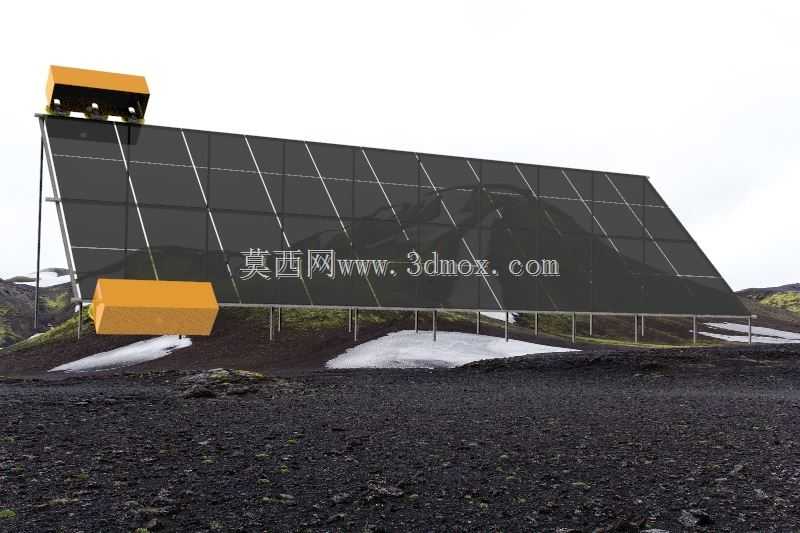

　　贴合在滚刷的行进后侧，在滚刷扫动浮尘后，刮板可将板结的鸟粪、残留水渍刮除干净，整套清洁机构的供电直接从光伏阵列的低压侧取电，无需额外布设供电线路，降低加装的施工成本。装置侧方的长条形壳体是整机的控制与动力舱，内部集成行走驱动电机、滚刷驱动电机、控制电路板以及少量储水单元，壳体采用倾斜式造型，上表面与光伏板的倾斜角度保持一致，不会对相邻光伏板造成光照遮挡，壳体底部预留排水孔与走线槽，户外雨天可快速排走积水，避免内部元器件受潮短路。在安装边界上，整套装置的横向宽度适配常规60片、72片规格的晶硅光伏板单排阵列长度，跨接宽度比单块光伏板的宽度宽出150mm，确保清洁范围完全覆盖光伏板受光面，不会出现边缘清洁盲区，

　　装置整体的安装高度比光伏板表面高出120mm，不会超出常规屋顶光伏阵列的防风加固高度要求，适配多数地区的屋面光伏荷载与防风标准。在功能逻辑上，装置可设定定时清洁周期，也可外接光照度、降雨量传感器实现自动触发，比如连续无降雨超过设定天数时自动启动清洁，降雨时则利用雨水配合滚刷完成自清洁，减少人工运维的频次，相比人工手持水枪清洁的方式，这套装置的清洁用水量更低，不会出现大量水流顺着光伏板缝隙渗入支架造成螺栓锈蚀的问题。设计过程中针对户外工况做了多处细节优化，所有外露的紧固件均采用304不锈钢材质，滚刷两端的轴承带防尘密封圈，避免沙尘进入轴承造成卡滞，行走导轨采用铝合金挤压型材，表面做阳极氧化处理，长期户外使用不会出现锈蚀起皮的问题，

　　机构的运动行程两端设置限位挡块与行程开关，行走到阵列端部时自动换向，不会出现超程脱落的风险。对于西北多沙尘、东南沿海多盐雾的地区，这套装置的结构材质也能适配对应的腐蚀防护要求，壳体的接缝处打耐候密封胶，控制板做三防漆涂覆，减少环境因素对设备使用寿命的影响。不同于大型地面光伏站的大型清洁车，这套轻量化的装置更适配分散式、小面积的光伏安装场景，安装时不需要大型吊装设备，两名运维人员即可完成单排阵列的加装作业，后期维护时仅需定期检查滚刷磨损情况、更换磨损的硅胶刮板即可，日常运维成本较低。在结构建模过程中，所有运动部件都做了干涉检查，确保往复运动过程中滚刷、刮板与光伏板表面、边框之间不会出现硬摩擦，行走轮的轮压经过核算，不会对光伏板的铝合金边框造成挤压变形，整机的重量控制在单块光伏板荷载允许范围内，不会给原有屋面、支架增加额外的承重负担。
