小型履带式移动行走机构结构设计

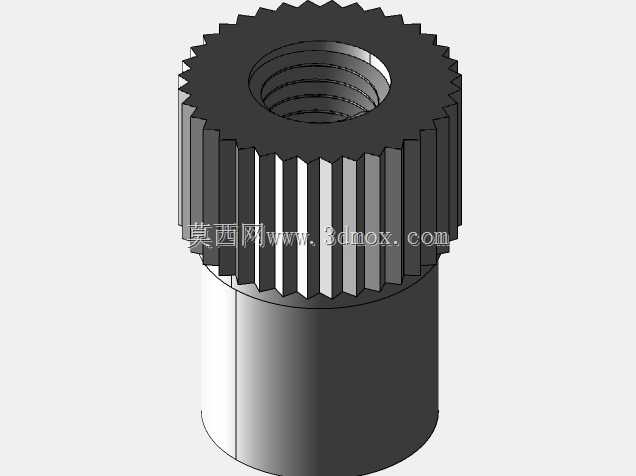

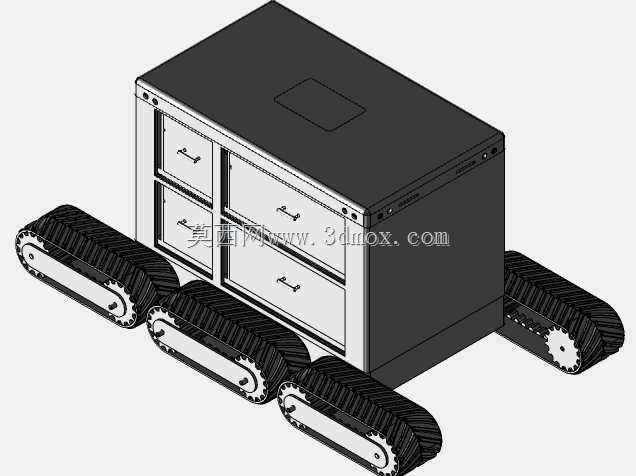

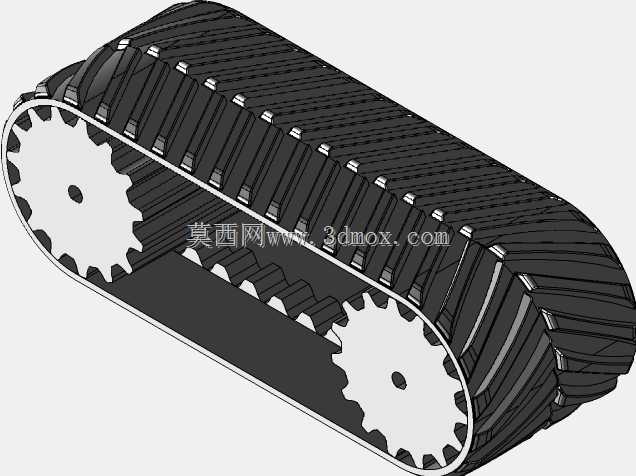

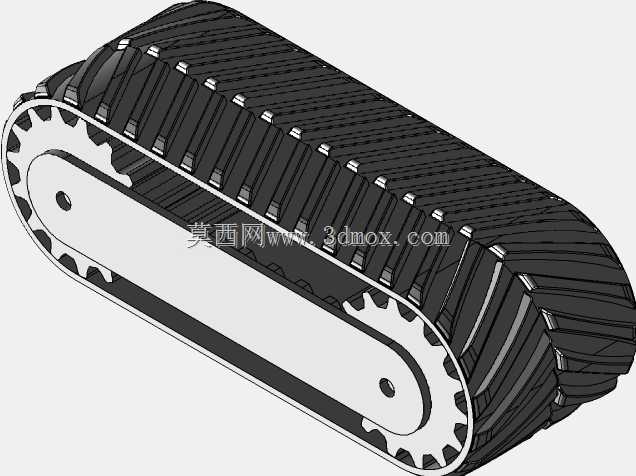

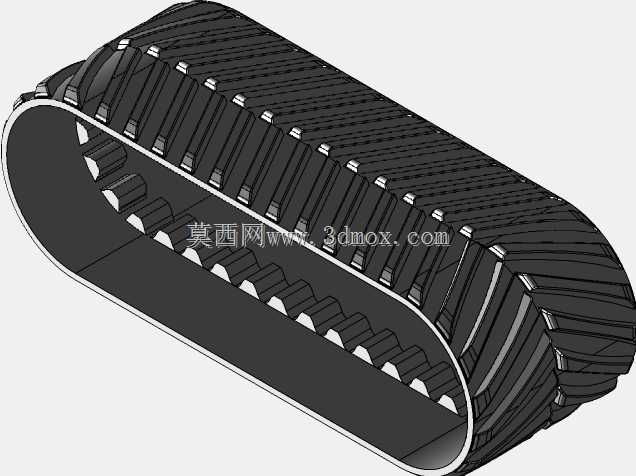

　　这套履带式行走结构，主要面向狭小空间作业的小型移动设备开发，可适配巡检探测、小型物料转运、室内作业机器人等多种场景的底盘需求，相比轮式行走结构，其接地比压更小，在不平整铺装面、松软地面、带细小障碍物的通行场景下，通过性优势明显，不会出现轮式结构容易卡滞、打滑的问题。从结构设计逻辑来看，整套行走单元采用双驱动轮对称布置方案，两端的链轮作为动力输入部件，齿形与履带内侧的啮合凸台完全匹配，动力传递过程中不会出现跳齿、脱齿的问题，履带整体采用闭合环形结构，外侧设置连续的防滑凸起纹路，在光滑瓷砖面、轻微积灰的水泥面甚至带少量水渍的地面上，都能提供足够的附着摩擦力，避免行走过程中出现打滑偏移。履带内侧等距布置的横向加强筋，

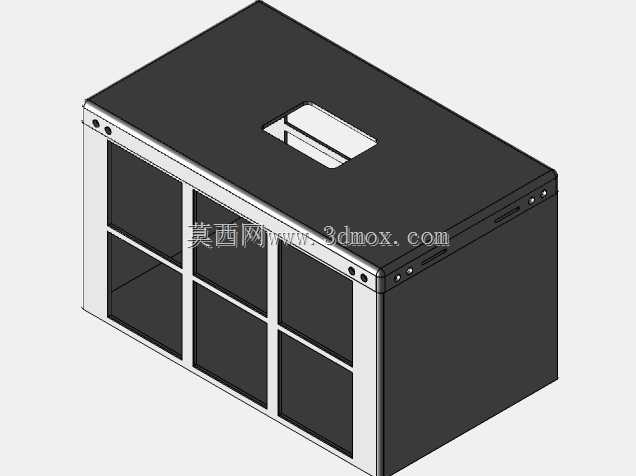

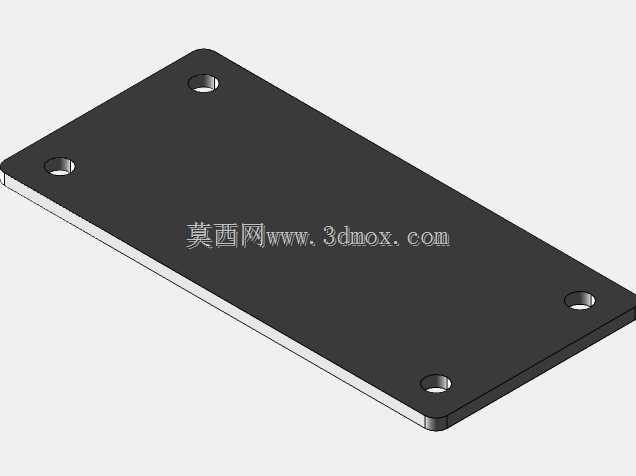

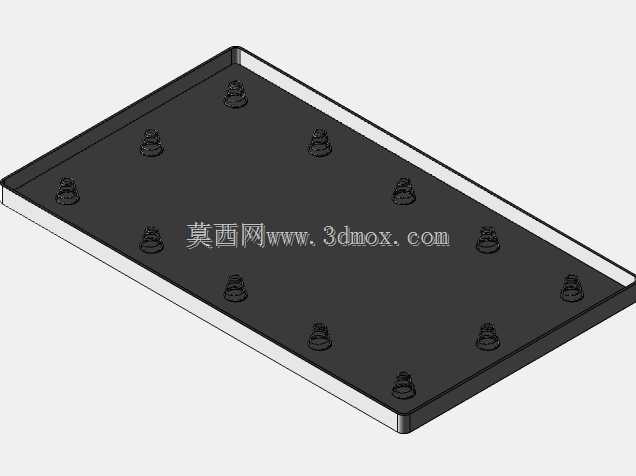

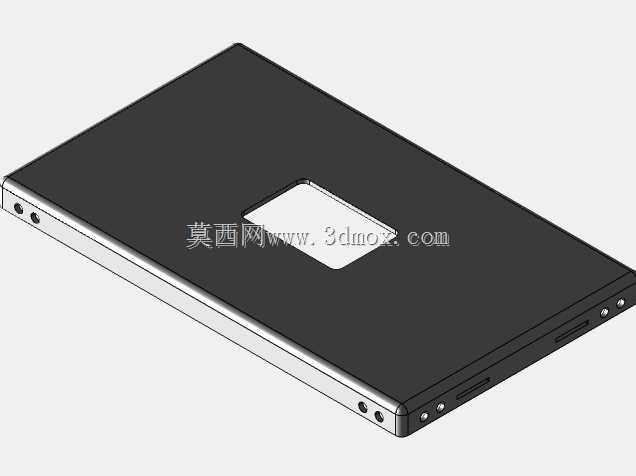

　　一方面和链轮齿槽形成稳定啮合，另一方面可以提升履带整体的横向抗扭刚度，在设备转向、单侧受力的工况下，履带不会出现横向脱轨的问题。设计过程中充分考虑了安装边界的适配性，整套行走机构的整体轮廓为扁平化长方体结构，上部预留了平整的安装平面，可直接固定设备的上层承载平台、控制模块与动力单元，不需要额外设计转接支架，两端驱动轮的中心轴位置预留了标准轴连接接口，可直接适配常规的直流减速电机输出轴，不需要额外定制联轴器，降低整套设备的集成难度。从尺寸匹配角度，该行走机构的宽度与长度比例经过优化，在保证足够接地长度提升通行稳定性的同时，转向半径控制在极小范围内，可在狭窄的通道内完成原地转向动作，适配空间受限的作业场景。

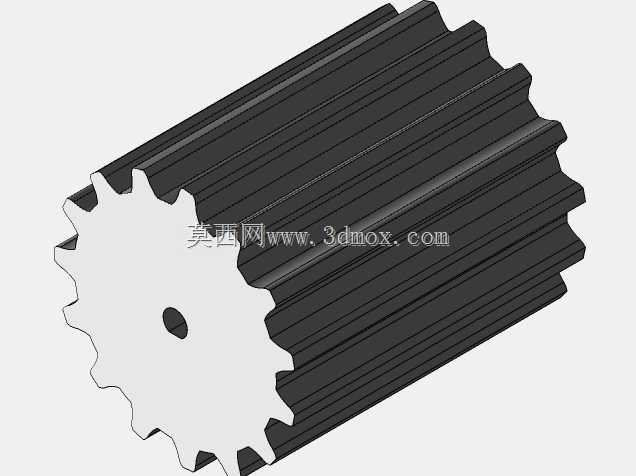

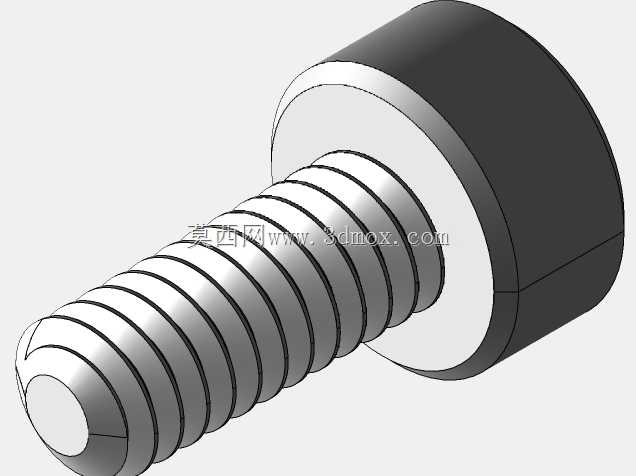

　　履带的张紧结构集成在两端轮组的安装座上，通过调节安装座的固定位置即可调整履带的张紧度，不需要额外拆卸履带部件，日常维护调整的操作门槛极低。在结构细节处理上，链轮的齿形经过修形处理，和履带啮合的过程中为渐进式接触，不会出现刚性冲击，运行过程中的噪音更低，同时能减少啮合部位的磨损，提升整套行走机构的使用寿命。履带的材质选用兼顾韧性与耐磨性的工程材质，在常温工况下长期使用不会出现开裂、过度磨损的问题，同时自重较轻，不会给驱动电机带来额外的负载负担。整套行走机构的下部轮廓做了圆弧过渡处理，在越过小型障碍物、台阶边缘的时候，履带可以顺滑地接触障碍物表面，不会出现硬碰撞卡滞的问题，可顺利越过高度不超过驱动轮半径的垂直障碍，

　　适配更多复杂的通行场景。对于结构设计从业者来说，这套模型的参数化设计逻辑具备较高的参考价值，所有配合部位的公差预留都符合常规机加工与3D打印的工艺要求，不需要做过多调整即可直接用于原型机制作，轮系的同轴度、履带的节距参数都经过匹配验证，不会出现装配干涉的问题。在实际选型适配时，可根据上层设备的总重量调整履带的宽度与驱动轮的直径，在保证承载能力的前提下控制整体自重，该结构的模块化设计也支持多组行走单元拼接使用，适配更大承载量的移动设备需求。
