糖果包装输送生产线设备结构设计

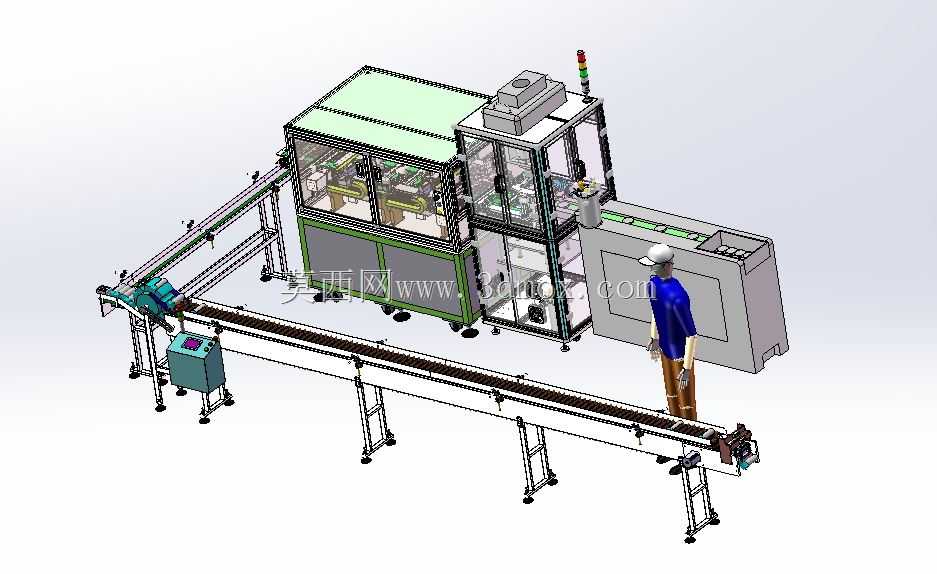

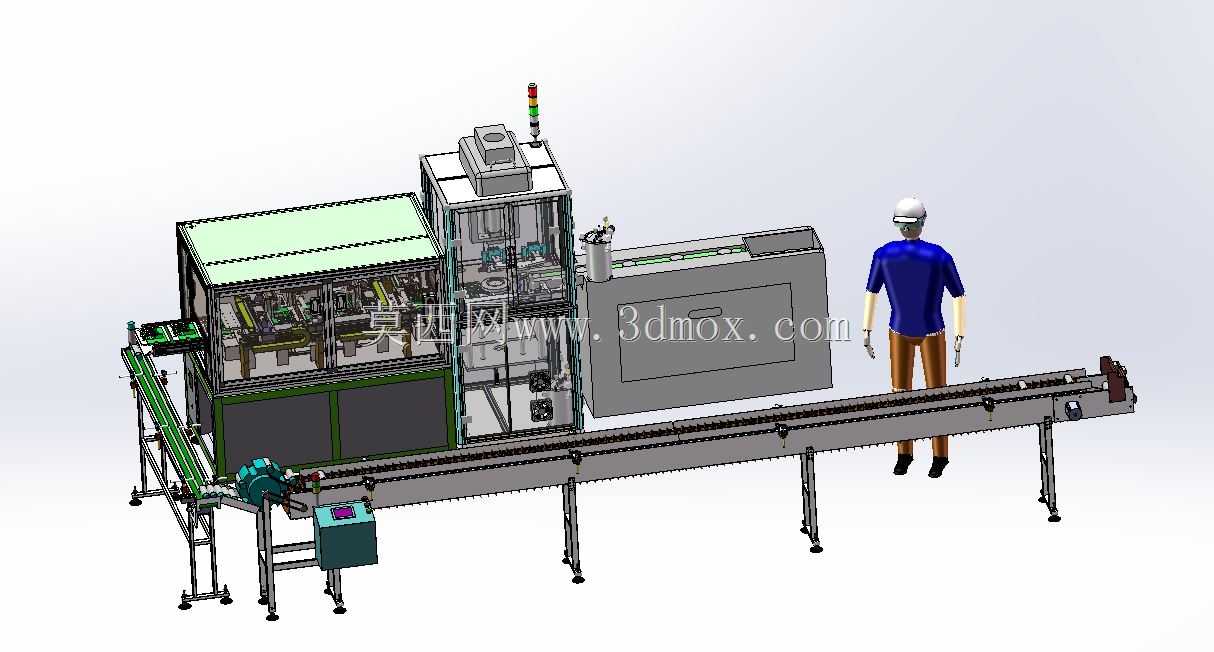

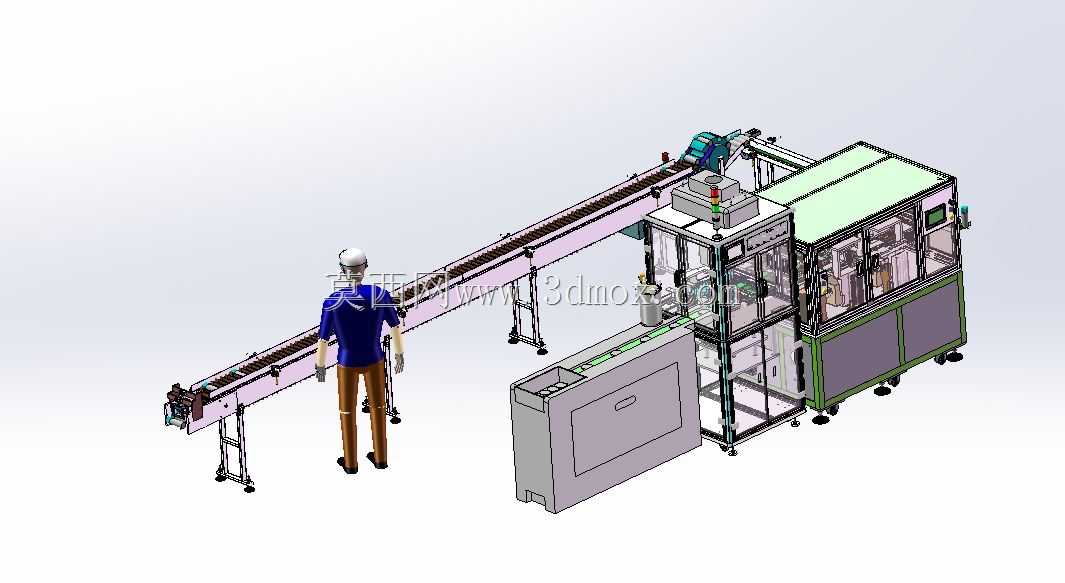

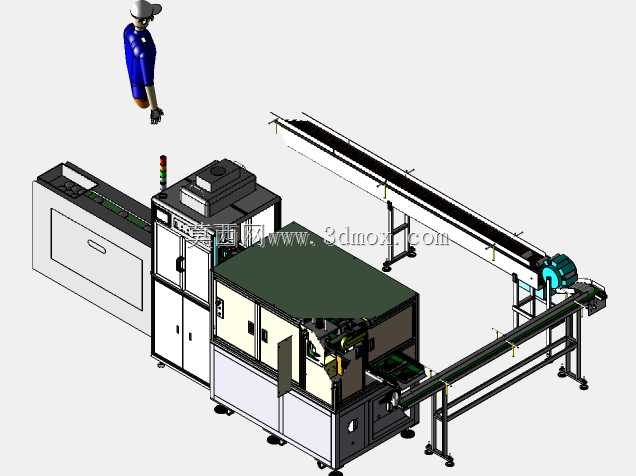

　　该套设备面向食品加工领域的散料糖果后段包装工序设计，整体采用直线式布局，核心由长距离皮带输送段、中部包装执行工位、进料衔接机构三部分组成，可对接前端熬制、冷却、分切工序的出料端，完成单颗糖果的整理、裹包、封口、输出全流程作业，适配奶糖、硬糖、胶质软糖等多种规则块状糖果的规模化生产需求，在中小型食品加工厂的批量包装场景中可替代3-4名人工的重复包装操作，包装速度可匹配前端每分钟120-180颗的出料节拍，有效降低人工包装带来的卫生风险与效率波动问题。

　　从结构设计逻辑来看，设备整体采用分段式铝型材机架搭建，底部配置可调脚轮与支撑脚杯，兼顾设备移位便利性与运行时的稳定性，输送段的有效工作面高度设置为850mm，符合人工值守操作的人机工程学高度，操作人员可站立在输送线侧方完成异常物料剔除、包装耗材更换、设备状态巡检等操作，无需过度弯腰或抬臂。中部的包装执行工位采用封闭护罩设计，护罩预留透明观察窗与安全联锁开口，日常运行时护罩关闭可隔绝包装工位的传动部件外露风险，打开护罩时设备触发安全停机信号，避免调试或清理时的机械伤害风险，护罩顶部设置三色状态警示灯，可直观反馈设备运行、待机、故障三种状态，车间巡检人员在较远位置即可判断设备运行状态。

　　输送段采用平皮带作为承载构件，皮带下方间隔设置承托辊组，避免长距离输送下皮带下垂导致的物料偏移，皮带两侧设置可调式导向栏板，栏板间距可根据待包装糖果的外形尺寸在30-150mm范围内灵活调整，适配不同规格产品的输送导向需求，导向栏板采用食品级304不锈钢材质制作，表面做拉丝抛光处理，无卫生死角，可直接接触食品物料，满足食品加工设备的卫生清洁要求。输送线的驱动端设置在出料侧，采用减速电机直接驱动主动辊的传动方案，传动链路短，运行噪音控制在70分贝以内，符合车间生产的噪音管控要求，张紧机构设置在从动辊端，采用螺纹调节式张紧结构，可快速调整皮带张紧度，避免皮带打滑或跑偏问题。

　　进料衔接机构设置在输送线的进料端，可对接前端分切设备的出料口，将分切完成的单颗糖果有序排列到输送皮带上，避免物料堆叠导致的包装工位卡料问题，该机构采用差速输送原理，通过两段不同速度的短皮带将堆叠的物料拉开间距，保证进入包装工位的物料保持单颗等距排列状态。中部包装工位集成了送膜、裹包、热封、切断四个功能模块，送膜机构采用阻尼式放卷结构，可适配宽度100-200mm的包装卷膜，放卷张力可根据膜材厚度灵活调整，避免包装膜拉扯变形或松垮偏移；裹包机构采用导向折边结构，可自动将包装膜包覆在糖果物料表面，折边精度控制在±1mm以内，保证包装外观整齐无褶皱；热封机构采用恒温加热块设计，热封温度可在80-180摄氏度范围内调节，适配PE、复合镀铝膜等多种常用包装膜材，热封纹路采用网纹结构，封口强度稳定，不易出现漏封、虚封问题；切断机构采用旋转式切刀结构，切刀间隙可根据膜材厚度调整，切断位置整齐无毛刺，不会连带拉扯包装膜。

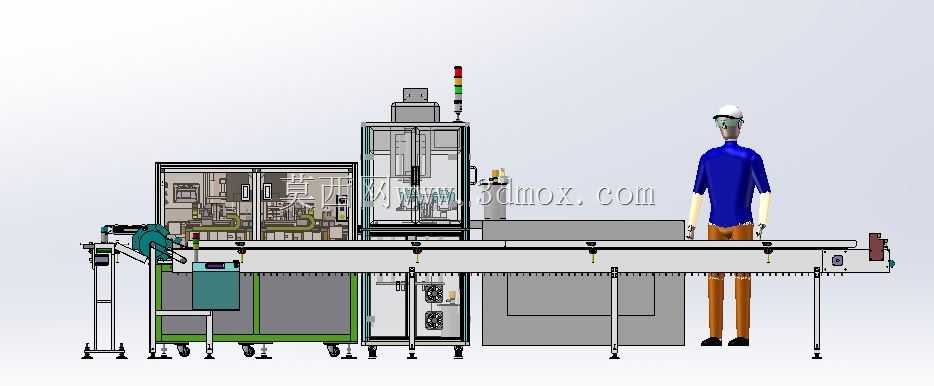

　　设备的安装边界方面，整体长度约6.2米，宽度约1.1米，最高处为顶部警示灯位置，高度约2.3米，安装时需在设备周边预留不小于800mm的操作维护空间，进料端需预留对接前端设备的衔接空间，出料端可对接后续的重量检测、装盒等工序设备。设备的电控柜集成在包装工位的侧下方，所有电气线路均通过线槽规整布置，强弱电分离布线，避免信号干扰，电控柜预留标准通讯接口，可接入车间生产管理系统，实时上传设备运行状态、产量计数等数据，适配数字化车间的管理需求。

　　在细节设计上，设备所有与物料接触的零部件均采用食品级材质，外露的紧固件均采用不锈钢内六角螺丝，设备表面无尖锐凸起棱角，所有传动部件均设置安全防护罩，避免操作人员误触。输送段下方预留废屑收集托盘，可承接包装过程中掉落的碎渣与废膜边角，日常清理时只需抽出托盘即可完成清洁，无需拆解设备主体结构。设备的各个功能模块均采用快拆式连接结构，包装工位的折边器、热封块、切刀等易损件均可快速拆卸更换，更换单件易损件的时间不超过10分钟，有效降低设备维护停机时间。
