自动化罐头生产灌装封罐成套产线

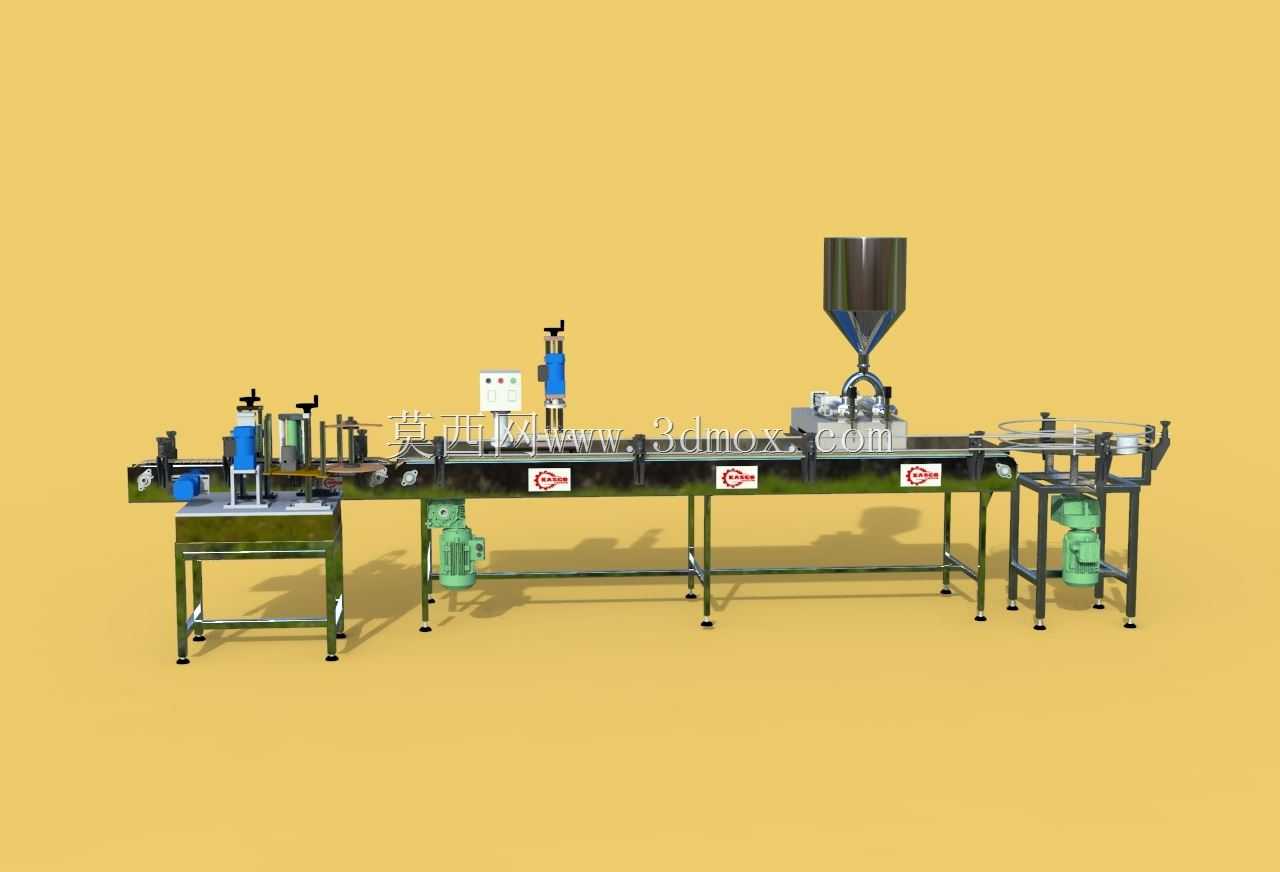

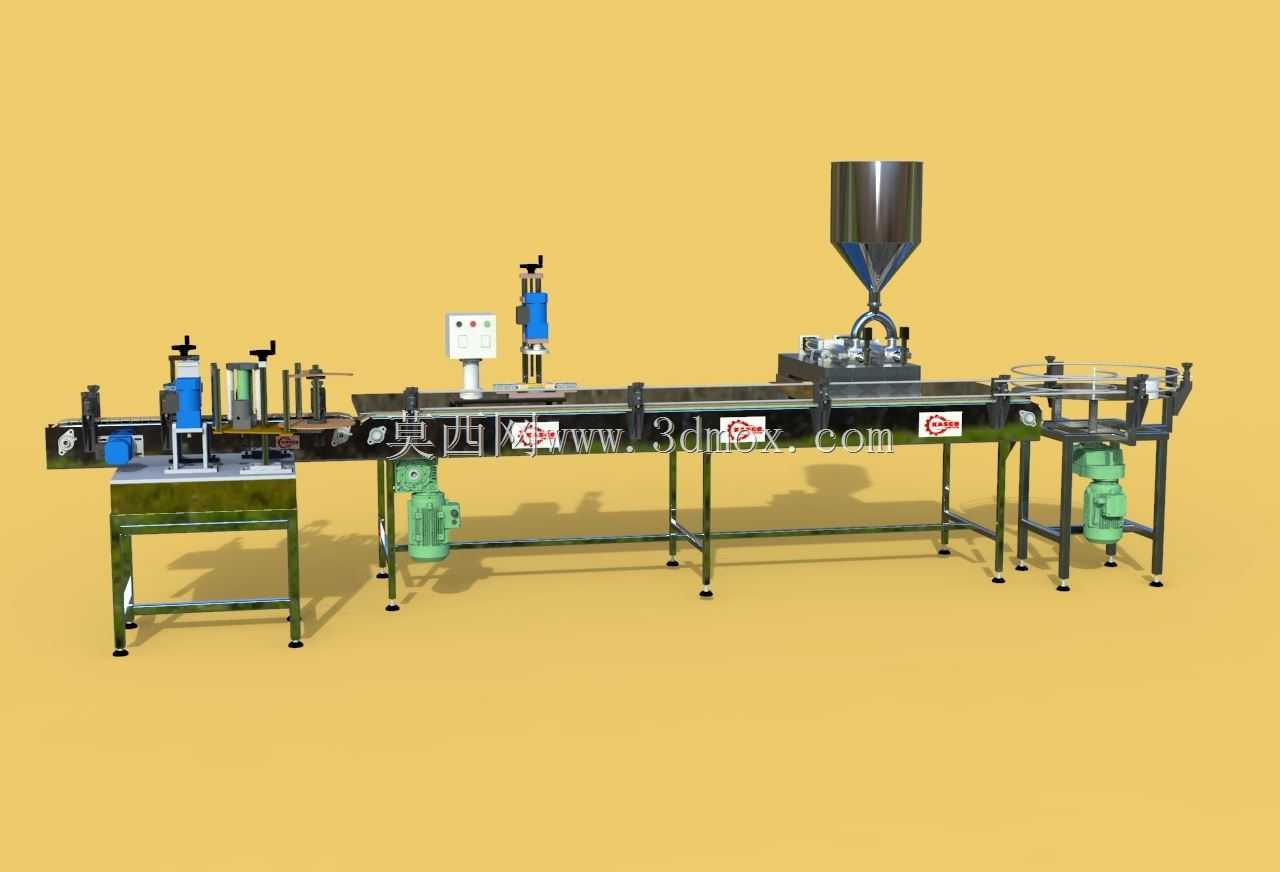

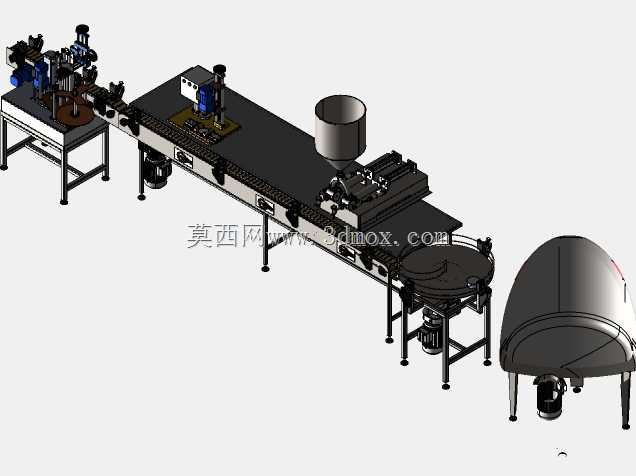

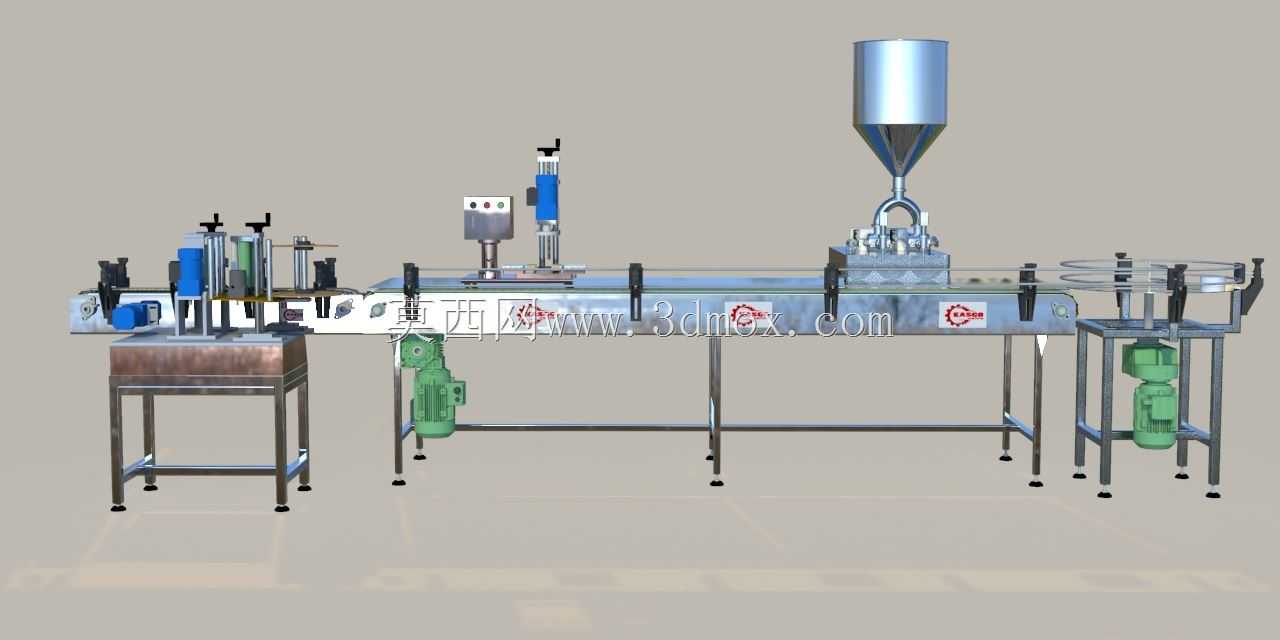

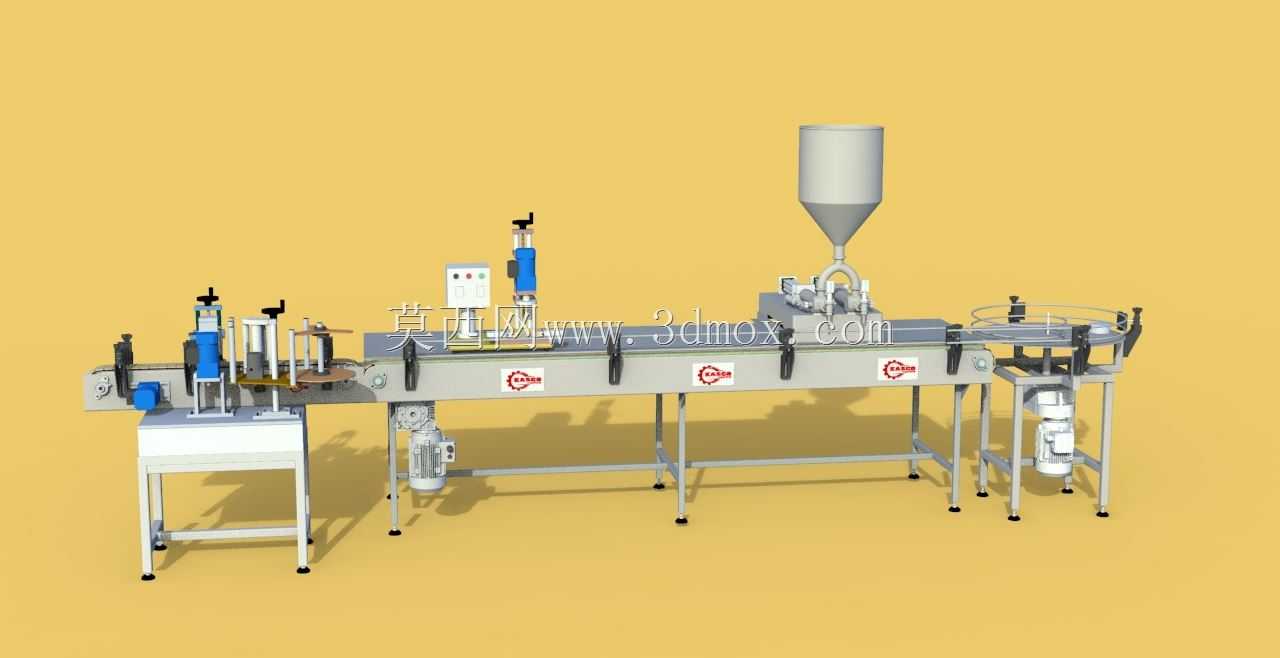

　　这套产线三维结构完整还原了中小型罐头加工企业的连续化作业场景，整体布局沿物料流向依次排布原料预处理暂存、定量灌装、封罐成型、成品输出四个核心工位，各工位间通过平直链板输送机完成罐体的平稳转运，避免人工转运带来的污染与效率损耗。从实际应用场景来看，该产线可适配金属马口铁罐、玻璃旋口罐等多种常见罐头包装形式，覆盖水果罐头、酱料罐头、水产罐头等多类食品的封装作业需求，单工位衔接处预留了足够的操作与维护空间，日常更换灌装头、调整封罐滚轮时无需拆解相邻工位结构，适配中小批量多品类的柔性生产需求。

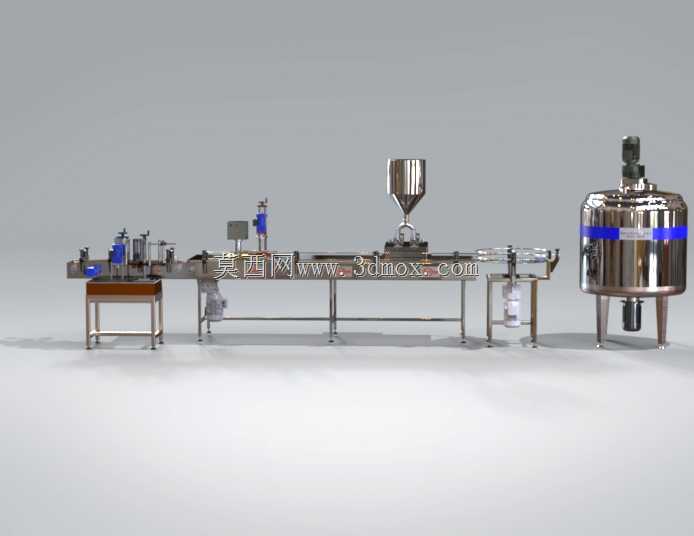

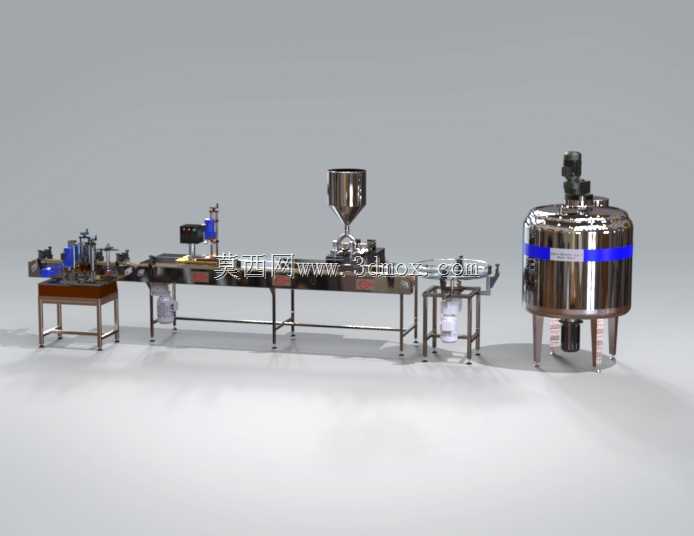

　　从功能特性上看，产线最左侧的进料工位设置了多组定位夹具，可完成空罐的自动上料与姿态校正，确保罐体进入灌装工位时开口朝上、位置偏差控制在2mm以内，避免灌装时物料洒漏。中间的灌装工位上方配置锥形储料料斗，料斗内部带有低速搅拌桨叶，可防止含颗粒物料出现分层沉淀，灌装头采用升降式结构，灌装过程中出料口伸入罐体内腔，随着液位上升缓慢抬升，减少物料飞溅与罐口污染，灌装量可通过调整活塞行程实现无级调节，适配不同容量规格的罐体生产。紧邻灌装工位的封罐结构采用滚轮式卷封原理，通过两组不同曲率的卷封滚轮先后作用，完成罐盖与罐身的二重卷边密封，卷封过程中罐体随托盘匀速旋转，确保卷边受力均匀，密封合格率可满足食品封装的气密性要求。产线最右侧配置的不锈钢搅拌储液罐，可完成待灌装物料的预调配、恒温存储与均质搅拌，罐体夹套结构可通冷热媒维持物料温度恒定，底部出料口通过卫生级管路与灌装工位的料斗连通，管路转角处均采用大圆弧过渡设计，避免物料残留与卫生死角。

　　从设计思路层面拆解，整套产线的机架主体采用304不锈钢方管焊接成型，所有与物料接触的部件均做镜面抛光处理，粗糙度Ra≤0.8μm，符合食品加工设备的卫生设计规范，各工位的动力单元均独立配置，可通过控制柜单独调整运行速度，实现不同工位间的产能匹配，避免出现堵罐、空罐输送的情况。产线的安装边界方面，整套设备沿长度方向排布总长度约6.8米，宽度方向最大尺寸为1.6米，地面安装时需预留两侧各0.8米的操作维护通道，设备总高度不超过2.2米，适配常规层高的食品生产车间安装需求，各工位底部均配置可调脚杯，可在地面不平整度≤5mm的情况下完成水平校准，无需额外做预埋基础。输送链板的运行速度可在0-12m/min范围内调节，可根据不同物料的灌装速度、封罐节奏匹配对应的输送节拍，产线的电控柜设置在进料工位侧方，所有控制按钮、急停开关均布置在操作人员伸手可及的位置，紧急情况下可在1秒内切断整线动力。

　　在结构细节处理上，灌装工位的料斗与机架之间采用快拆卡箍连接，日常清洗时可无需工具直接拆解料斗与灌装头组件，满足食品生产的CIP清洗要求；封罐工位的卷封滚轮采用硬质合金材质，表面做耐磨涂层处理，长期运行磨损量小，更换时仅需松开锁紧螺母即可完成拆装，无需重新调整卷封间隙；右侧储液罐的支腿高度可根据车间物料输送管路的高度做±100mm的调节，罐体顶部配置人孔、呼吸阀与视镜，可实时观察内部物料状态，人孔采用快开式结构，方便操作人员进入罐体内部做定期清洁与检查。各工位的传动部件均设置在机架台面下方，外部加装可拆卸的不锈钢防护罩，避免运行过程中杂物卷入传动机构，同时防止润滑油脂滴落污染生产区域，防护罩上预留了观察窗，可日常检查传动皮带、链轮的运行状态，无需完全拆解防护罩即可完成常规巡检。
