带行走轴的工业机器人焊接工作站

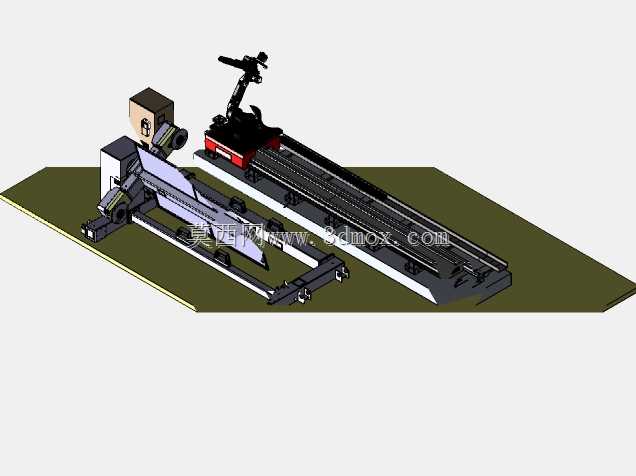

　　这套焊接工作站的三维结构，是针对长尺寸结构件连续焊接场景开发的自动化作业单元，在工程机械结构件、商用车车架纵梁、大型箱型梁的焊接生产线上应用十分广泛，能解决人工焊接长焊缝时走位不稳、焊接参数波动大、作业效率低的问题。整套设备的布局采用侧置长行程行走轴搭配头尾架变位机的形式，机器人安装在行走轴的滑台上，可沿工件长度方向全程移动，覆盖最大六米长度范围内的焊缝作业需求，行走轴的导轨采用重载滚柱直线导轨，配合齿轮齿条传动结构，重复定位精度控制在±0.1mm以内，能满足多道连续焊缝的走位精度要求。变位机采用头尾架单轴翻转结构，头架带伺服驱动回转机构，尾架可沿底座导轨调整间距，适配不同长度工件的装夹需求，可将工件翻转至船型焊位置，避免立焊、

　　仰焊等不良焊接姿态，有效提升焊缝成型质量。整套设备的安装边界需要预留足够的维护空间，行走轴总长度方向两侧需预留不小于800mm的检修通道，变位机尾架调整行程覆盖1.2m到4.5m的工件长度范围，设备整体占地宽度约3.8m，地面基础需要做200mm厚的配筋混凝土地面，预埋地脚螺栓位置与行走轴、变位机的底座安装孔完全对应，避免后期调试时出现设备水平度超差的问题。设计这套结构时，优先考虑了焊接作业的防护需求，行走轴的导轨上方配备不锈钢伸缩防护罩，避免焊接飞溅落到导轨面造成磨损，机器人管线包采用高柔性耐弯折电缆，沿行走轴拖链布置，拖链的弯曲半径满足电缆最小弯曲要求，长时间往复移动不会出现线缆断裂问题。焊枪清理机构集成在行走轴的起始端位置，

　　机器人每完成一段焊缝焊接可自动回到清枪位置清理焊渣、喷涂防飞溅液，减少人工干预频次。工件装夹位置配备快速压紧夹具，可适配不同截面尺寸的型材、箱型结构件装夹，夹具的定位块采用可更换设计，切换工件型号时只需更换对应定位块即可快速换产，无需重新调整整套夹具的安装位置。整套工作站的电气走线全部走底座内部的布线槽，焊接电源、送丝机安装在行走轴滑台的后侧支架上，随机器人同步移动，缩短送丝管的长度，减少送丝阻力，保证送丝稳定性，避免长距离送丝造成的焊丝卡顿、出丝不均问题。从结构受力角度看，行走轴的底座采用整体焊接箱型结构，经过去应力退火处理，长时间承重运行不会出现变形，滑台的承载能力满足500kg负载要求，可适配大负载六轴焊接机器人搭载焊枪、

　　送丝管线的总重量需求。变位机的头架回转支撑采用交叉滚子轴承，可承受焊接过程中的偏心载荷，翻转过程运行平稳，不会出现抖动问题，回转速度可根据焊接工艺要求在0.5rpm到5rpm范围内无级调整，满足不同厚度工件的焊接线速度要求。在实际生产场景中，这套工作站可配合离线编程软件提前导入工件三维模型生成焊接路径，现场调试时只需微调焊缝位置即可投入生产，对于多品种小批量的长结构件焊接生产，能大幅缩短调试周期，相比固定工位机器人焊接，作业覆盖范围提升三倍以上，单台设备可替代三到四名熟练焊接工人的作业量，同时避免焊接弧光、烟尘对作业人员的职业健康伤害。设备的安全防护设计上，可在整套工作站外围安装安全围栏与安全光栅，人员进入作业区域时设备自动暂停运行，避免安全事故，焊烟收集口可布置在变位机侧方，配合车间中央焊烟净化系统，有效收集焊接过程中产生的烟尘，改善车间作业环境。
