国产台式数控等离子金属切割设备结构

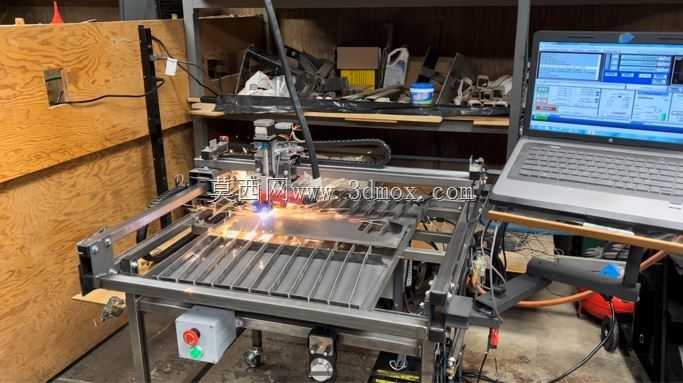

　　在车间做板材下料的场景里，这类数控等离子设备是中小加工户替代手工火焰切割、半自动切割小车的核心装备，日常处理碳钢、不锈钢、镀锌板等导电金属板材的异形轮廓下料，比手工切割的尺寸精度高3到5倍，割缝窄、板材变形量小，后续打磨、校形的工时能压缩六成以上，尤其适合广告标识制作、五金件下料、机箱机柜加工这类批量不大但轮廓复杂的加工场景。

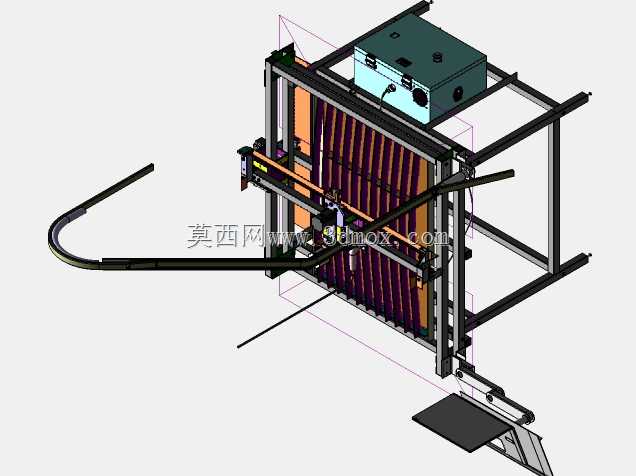

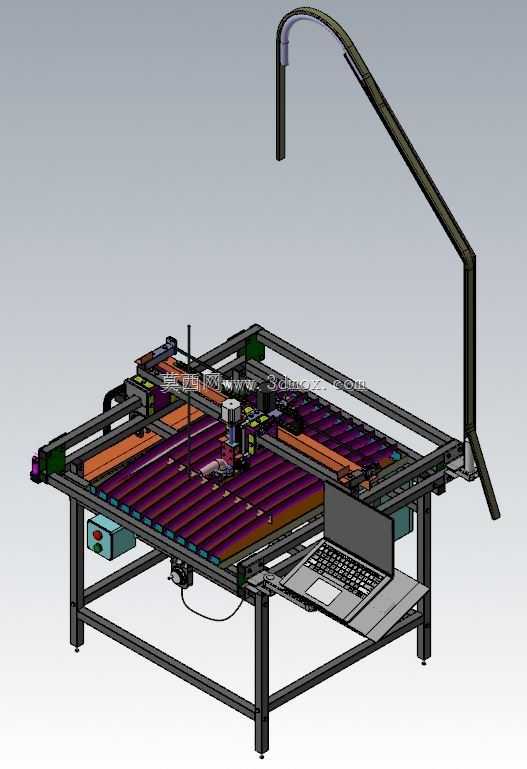

　　从结构设计逻辑来看，整机采用龙门式双边驱动的布局思路，横梁选用矩形钢管焊接后做去应力处理，避免长期运行出现横梁下挠影响切割精度，纵向导轨采用直线导轨搭配齿轮齿条传动，横向移动副同样配置直线导轨，配合步进电机的细分驱动，能保证空行程速度达到每分钟8米以上，切割运行速度根据板材厚度可在每分钟0.5米到6米区间调节。设备的有效切割幅面按照常规板材尺寸做边界适配，横向有效行程1.3米，纵向有效行程2.5米，刚好覆盖市面上常规的1.222.44米标准板材，安装时需要预留周边0.8米的操作维护空间，整机占地尺寸约3米4.2米，地面做10cm厚的水泥硬化即可满足承重要求，不需要额外做预埋基础，适合小型加工车间灵活布置。

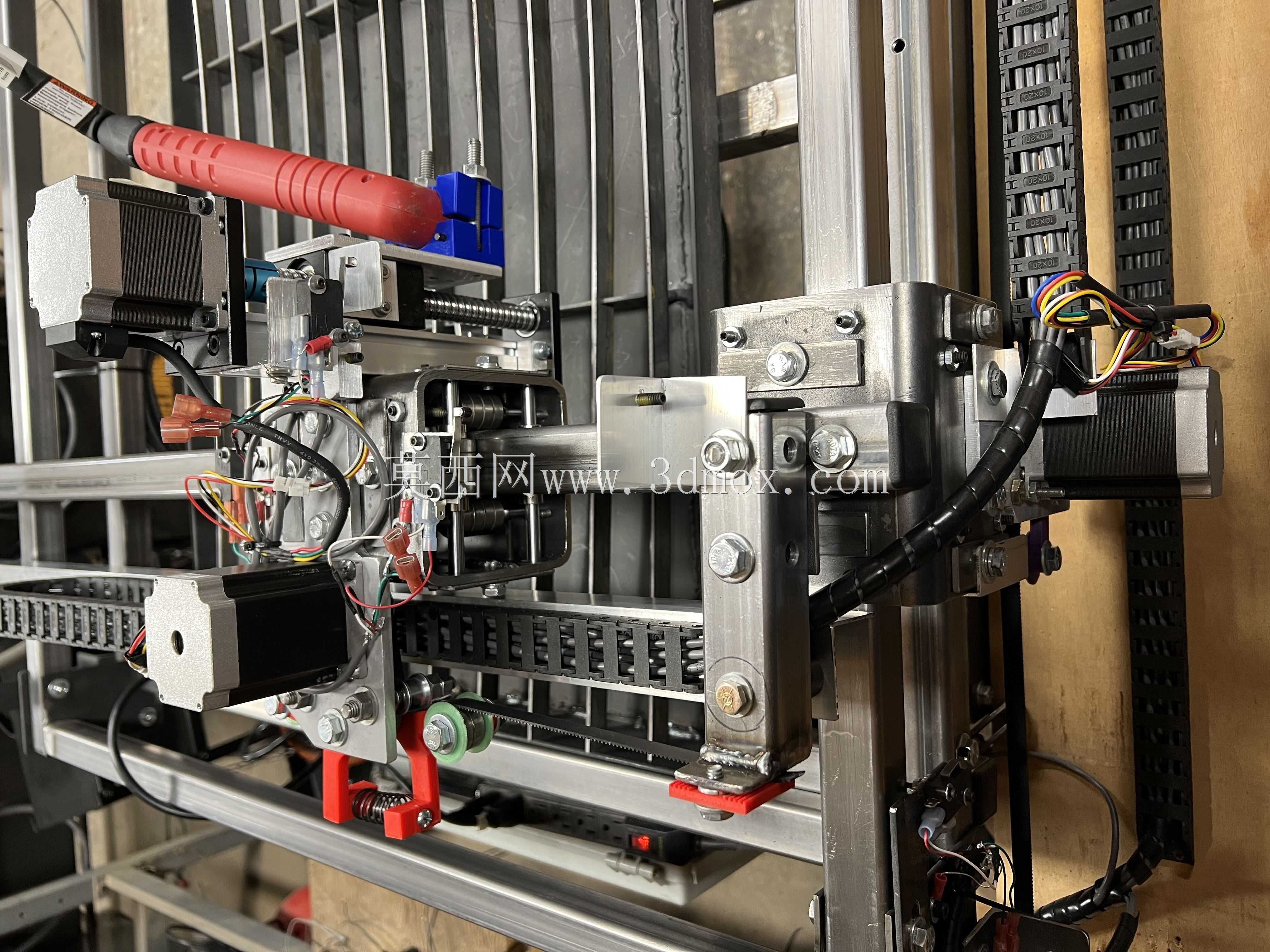

　　割炬升降机构采用独立的步进电机带动滚珠丝杠传动，搭配自动弧压调高装置，切割过程中能实时根据割嘴和板材之间的弧压反馈调整升降高度，避免板材受热变形翘边时碰坏割嘴，也能保证整板切割过程中割缝高度一致，切口垂直度误差控制在1度以内。气路部分集成了等离子电源的供气回路、割炬冷却气路，电磁阀组集中安装在横梁侧方的走线槽内，气管和电机控制线分开布线，避免信号干扰导致的调高失灵、电机丢步问题。

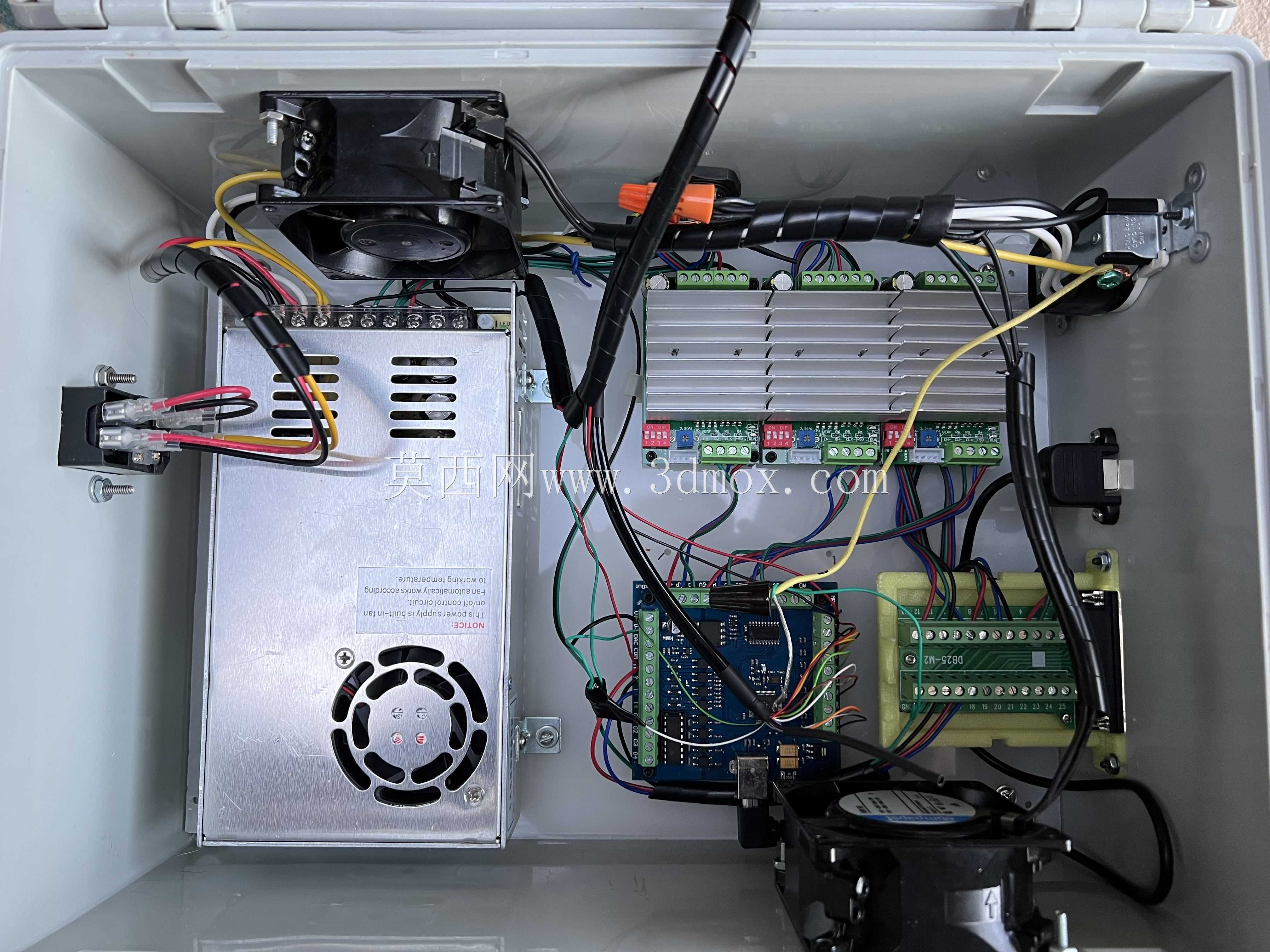

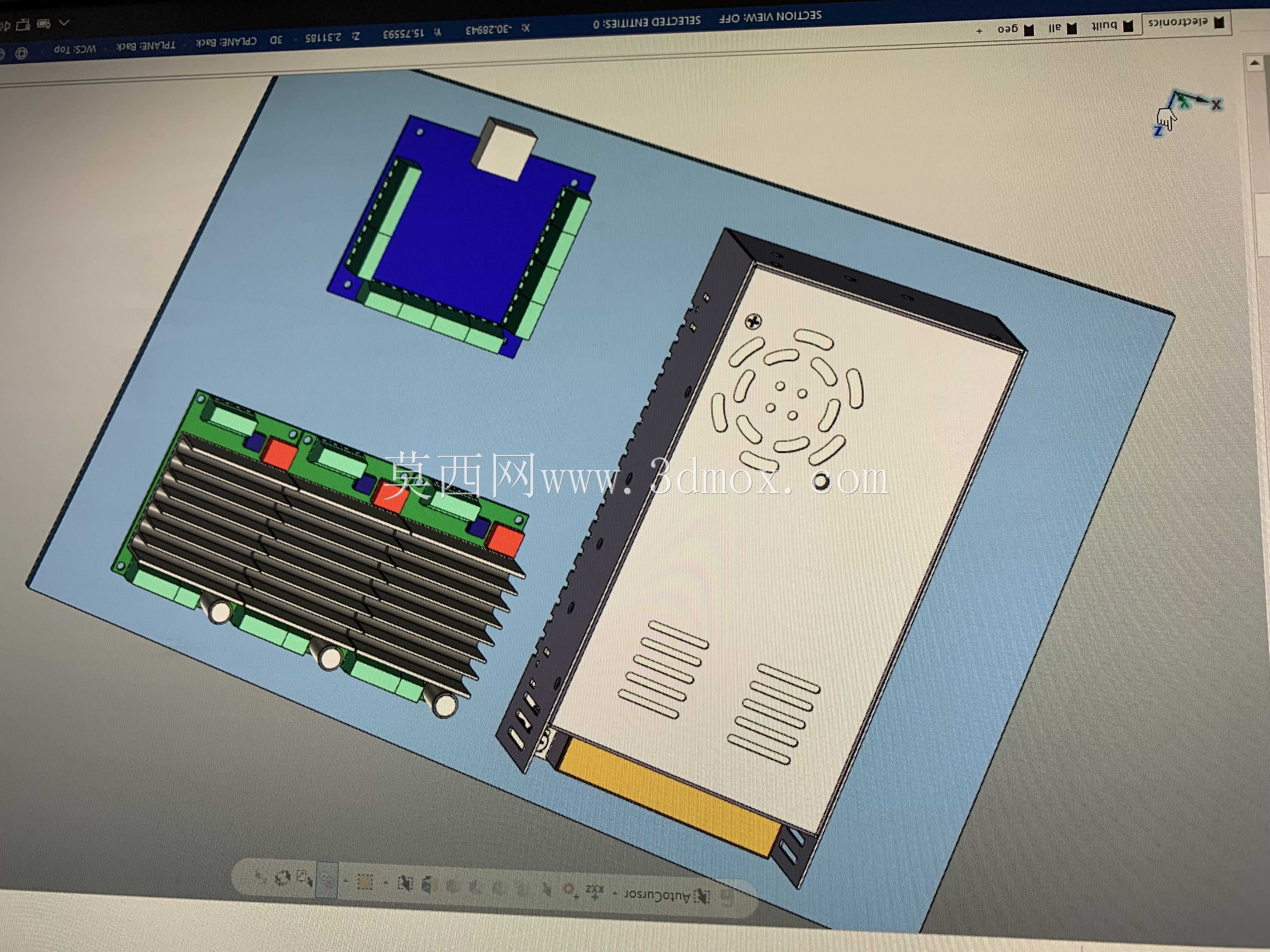

　　设计时特意将控制机柜布置在设备纵向端部的侧方，操作面板高度设置在1.2米，符合站立操作的人体工学，操作人员站在机柜旁就能完成板材上料对位、程序调用、切割参数调整的全流程，不需要来回走动。工作台采用栅格条式的承料结构，栅格条选用耐磨铸铁材质，可根据磨损情况单独更换，下方设置抽风除尘的接口，可配套小型滤筒除尘设备，将切割产生的烟尘抽排过滤，改善车间作业环境。

　　传动部分的步进电机均配置减速比1:5的行星减速机，既保证了低速切割时的扭矩输出，也能抵消部分传动间隙，提升轮廓切割的位置精度，重复定位精度控制在0.1mm以内，满足绝大多数钣金下料的公差要求。整机的走线全部采用拖链防护，纵向拖链沿导轨侧方布置，横向拖链沿横梁内侧布置，避免电缆、气管被运动部件剐蹭，延长线缆使用寿命。限位装置在各轴的行程两端均配置机械式行程开关和软限位双重保护，防止设备超程运行出现撞机故障。

　　这类设备的结构设计没有追求过高的配置冗余，所有零部件都围绕实用、易维护的选型思路，比如导轨选用国产中端直线导轨，采购成本低，后期更换配件容易，齿条采用调质处理的45号钢材质，齿面高频淬火，使用寿命能达到3年以上，日常维护只需要定期给导轨、齿条加注润滑脂，检查气管接头是否漏气即可，不需要复杂的专业维保，非常适合没有专业设备维护人员的小型加工户使用。在实际加工场景中，设备可兼容40A到100A的不同功率等离子电源，切割3mm以下薄板时用小电流高速切割，切割10mm以上碳钢板时换大电流参数，能覆盖从薄铁皮到中厚板的绝大多数下料需求，相比激光切割设备的采购成本低九成以上，维护成本也仅为激光设备的十分之一，是中小金属加工场景下性价比极高的下料装备。
