双壁卡接式巴顿马基内西加工设备结构

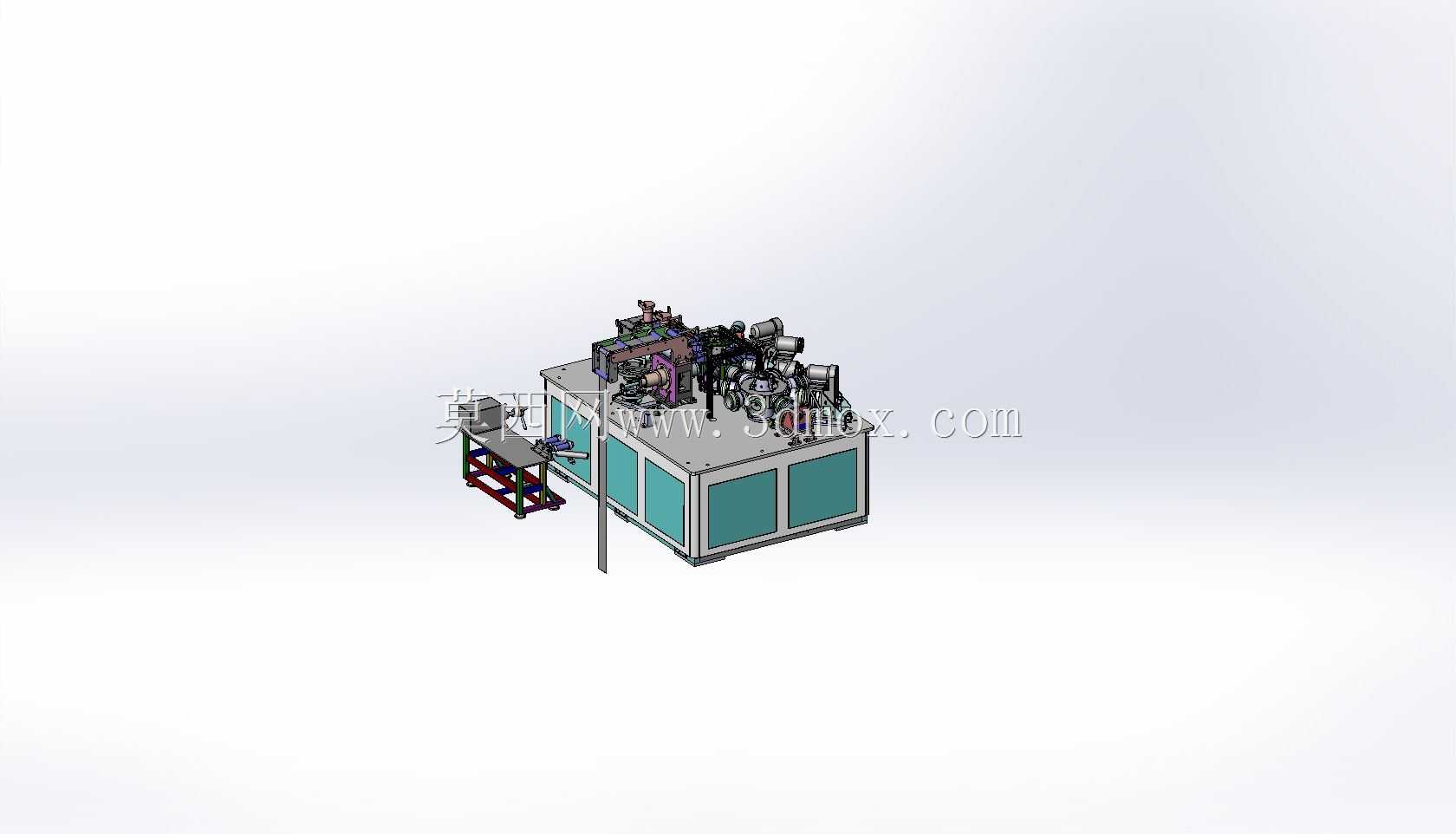

　　在通讯连接器精密加工、小型五金件二次成型的生产场景中，这类双壁卡接结构的加工设备主要承担工件的多工位同步装夹、定位加工与工位流转功能，区别于单工位专机，其采用框架式双壁支撑结构，将执行模组、定位夹具、动力单元分别集成在两侧壁板与中间台面上，能够在单次上料后完成多道工序的连续作业，减少工件重复装夹带来的定位误差。从实际产线适配角度看，这类设备的安装边界需要预留左右两侧各六百毫米的维护空间，正面操作区预留八百毫米的操作人员站位空间，设备主体框架采用工业铝型材搭配冷轧钢板焊接的底座，整体重心落在底座中部的四个可调脚杯上，安装时不需要额外预埋地脚螺栓，通过调整脚杯高度即可将台面水平度控制在零点一毫米每米的范围内，

　　适配多数中小型机加工车间的地面承重条件。设备的功能设计围绕双壁卡接的核心结构展开，两侧壁板上预留了标准化的模组安装槽，可根据加工工序需求更换钻孔、铣削、检测或者压装的执行单元，中间的载具流转轨道采用同步带搭配定位销的结构，能够将载具精准输送到每个工位的加工位置，重复定位精度控制在零点零二毫米以内，满足小型精密零件的加工公差要求。在设计思路上，这类设备没有采用常见的一体式台面悬臂结构，而是选择双壁支撑的框架形式，一方面是为了降低长行程执行模组的安装挠度，避免悬臂结构在高速运行时出现的振动问题，另一方面双壁之间的开放空间能够方便排屑与废料收集，加工产生的金属碎屑可以直接通过台面的落料槽滑入下方的废料收集盒，不需要额外设置复杂的排屑机构。

　　设备的气路与线路全部走壁板内部的走线槽，外部没有裸露的管线，既能够避免生产过程中管线被工件或者工具剐蹭损坏，也能减少设备表面积灰的清理难度，适配车间多粉尘的生产环境。从操作逻辑上看，设备正面设置了可开合的防护门，门上安装有安全光栅，当防护门打开或者光栅被遮挡时，设备的执行模组会立即停止运行，避免操作人员误触造成安全事故，两侧壁板的外侧预留了扩展接口，可根据生产需求对接自动上料机构或者下料传送带，实现单机自动化到产线自动化的升级。在结构细节处理上，所有运动部件的安装面都做了铣平加工，安装基准面的平面度公差控制在零点零一毫米以内，导轨安装位额外增加了定位销孔，不需要现场配打销孔即可完成导轨的高精度安装，降低设备的现场装配调试难度。

　　载具部分采用快换设计，不同规格的工件只需要更换对应的载具板，不需要调整整个流转轨道的定位结构，换型时间控制在十分钟以内，适配多品种小批量的生产需求。设备的电控柜集成在底座内部，与加工区域做了密封隔离，避免切削液或者金属碎屑进入电控柜造成电气元件损坏，电控柜的散热采用侧面通风加防尘滤网的结构，既能保证柜内温度处于元件工作的允许范围，也能阻挡车间内的粉尘进入。从实际使用的角度出发，这类设备的维护点全部设置在设备外侧，导轨的润滑注油口、同步带的张紧调节机构、过滤器的更换位置都不需要拆开设备的主体护板即可操作，日常维护的耗时比同类型封闭式设备降低百分之四十左右。双壁结构的顶部还预留了吊装孔，设备转场或者安装时可以直接通过吊装孔起吊，不需要额外制作吊装工装，框架的受力经过校核，满负载状态下吊装也不会出现框架变形的问题。针对通讯类小型零件的加工特点，设备的加工工位还设置了碎屑吹扫接口，每个加工工位在完成加工动作后会自动喷出压缩空气，将工件表面和载具上的碎屑吹落，避免碎屑残留影响下一个工位的定位精度，吹扫的压缩空气经过三联件处理，压力稳定在零点五兆帕，不会因为压力波动吹偏工件。
