工业隔音防护操作工作站结构设计

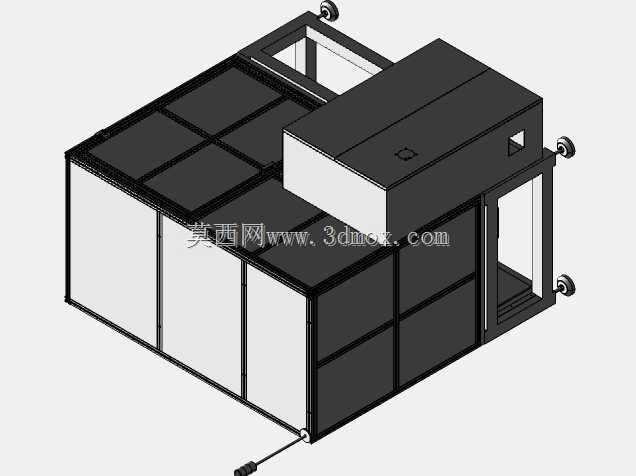

　　这类带脚轮的箱式封闭结构，多应用在车间内高噪音加工工位的隔离场景，比如小型打磨工位、精密测试工位、激光打标工位的噪音与粉尘阻隔，也可作为独立的小型工件装配操作间使用，避免工位作业产生的噪音、飞溅碎屑影响周边生产区域，同时也能为工位内部提供相对稳定的作业环境，减少外界温湿度、粉尘对精密作业的干扰。从结构设计来看，整体采用铝型材搭建主体框架，这类框架的优势在于装配精度可控，后期改造调整灵活，不需要大量焊接作业，现场组装效率高，框架的型材槽位可直接嵌入隔音板材，板材拼接处做密封压条处理，保证整体隔音密封性能。底部配置的万向脚轮带刹车结构，方便整个工作站根据车间布局调整移位，不需要额外吊装设备，移位后踩下刹车即可固定位置，

　　适配多品种小批量生产的车间柔性布局需求。结构侧面预留的推拉门是人员进出通道，门体采用同材质隔音板材制作，门框处加装磁吸密封胶条，关闭后能保证门体与框架的贴合度，避免缝隙漏声。顶部突出的箱体结构是排风过滤单元的安装位，内部可放置离心风机与过滤棉，在保证舱内空气流通的同时，阻隔内部噪音通过排风通道传出，同时过滤作业产生的粉尘，避免直接排放到车间环境中。设计这类结构时，首先要确认内部容纳设备的最大外形尺寸，预留出操作人员的作业空间与设备维护的操作距离，通常内部净空尺寸要比放置的设备单边至少多出300mm的维护空间，人员操作侧预留不小于800mm的站立操作空间，避免空间过于局促影响作业效率。框架的型材选型要根据整体高度与板材重量计算，

　　高度超过2米的结构通常选用4040或4080规格的工业铝型材，保证框架整体刚性，避免移动过程中出现框架晃动变形。板材的选择上，面向噪音隔离的场景多采用阻尼隔音复合板，外层为冷轧钢板，中间夹阻尼隔音层，内侧贴吸音棉，兼顾隔音效果与结构强度；如果是仅做防尘隔离的场景，也可选用亚克力板或铝塑板降低整体重量。安装边界方面，要确认车间地面的平整度，脚轮的调节行程要能覆盖地面的高度差，保证放置后整体水平，避免门体开关出现卡滞；顶部排风单元的出风口要对接车间排风管道时，要预留出150mm以上的管道对接空间，同时考虑风机的检修位置，顶部结构要做成可拆式盖板，方便后期更换过滤棉与风机维护。走线方面，框架的型材槽位可内置走线槽，将设备的电源线、

　　信号线从框架内部引到外部接线端，避免线路外露造成的安全隐患，外部接线端设置在框架侧面靠近底部的位置，方便对接车间电源与气源接口。这类结构在实际应用中，还可根据需求在侧面预留观察窗，观察窗采用双层夹胶玻璃，既保证隔音效果，又方便外部人员观察内部作业状态，不需要频繁开门影响内部环境；部分需要吊装工件的场景，可在顶部预留可拆卸的吊装开口，平时用隔音盖板密封，需要吊装时拆下盖板即可完成工件上下料。
