四孔阵列环形沉孔安装板结构设计

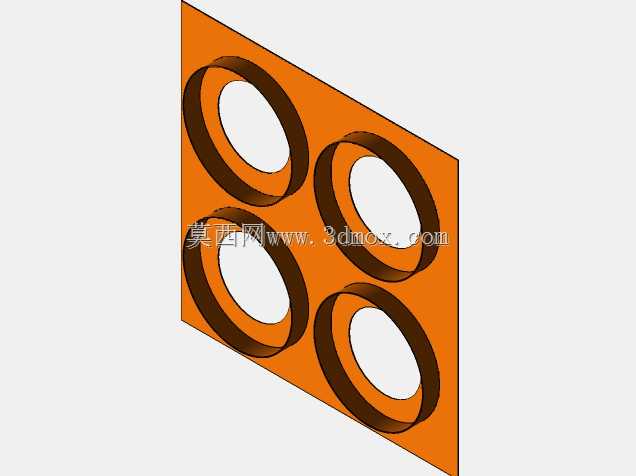

　　这款四孔环形沉孔安装板，在工业现场的工装夹具搭建、小型功能模组固定场景中应用十分广泛，不管是生产线旁的小型传感器支架固定、气动元件的安装基座搭建，还是小型设备的外置功能模块挂载，都能见到这类结构的身影。从结构设计逻辑来看，整块板采用方形平板作为基体，四个安装孔呈2×2对称阵列排布，每个孔位都设计了环形沉台结构，这种沉台并非简单的通孔倒角，而是带有一定深度的环形让位结构，能够让配套的紧固件头部完全沉入板体平面以下，避免安装后螺栓头突出板面对后续装配的部件造成干涉，同时也能让被固定件的安装面与板体表面完全贴合，不会因为紧固件突出产生装配间隙，保证安装后的整体平面度。

　　在孔位的排布设计上，四个孔的中心距经过了适配常规安装间距的考量，既不会因为孔距过小导致板体在孔位处的结构强度不足，也不会因为孔距过大造成板体材料的浪费，同时对称的阵列结构让安装时的受力更加均匀，不管是承受垂直于板面的静载荷，还是平行于板面的剪切力，四个孔位都能均匀分担受力，避免单个孔位应力集中导致的板体变形或者紧固件滑丝。沉台的内径与深度尺寸，是匹配常用的内六角圆柱头螺栓尺寸设计的，沉台的侧壁与螺栓头部的间隙控制在合理范围，既能够方便螺栓顺利放入沉台，也不会因为间隙过大导致螺栓安装后出现偏斜，保证螺栓的轴向与板面保持垂直，让锁紧力能够垂直作用在安装面上，避免因为螺栓偏斜造成的锁紧力不足或者安装面压损。

　　从板体的外形边界来看，方形的板体边缘预留了足够的安装余量，孔位中心到板边的距离满足最小安装边距的要求，不会因为边距过小导致安装时板体边缘出现开裂，同时板体的整体厚度经过了受力校核，在常规的安装载荷下不会出现板面翘曲，保证安装后的结构稳定性。板体的表面没有多余的凸起或者凹槽结构，除了四个带沉台的安装孔之外，其余区域都是平整的平面，这种设计一方面能够降低加工难度，不管是采用铣削加工还是冲压成型，都能快速完成结构加工，另一方面平整的板面也能够更好地与被安装部件的表面贴合，保证接触面积足够，提升安装后的稳定性。

　　在实际使用场景中，这类安装板既可以作为独立的安装转接件，在两个不同安装孔距的部件之间做孔位转接，也可以多块组合使用，搭建小型的设备机架或者工装框架，沉台结构的设计让板体在叠装的时候，相邻板体之间也能够完全贴合，不会因为紧固件头部的突出产生层间间隙，保证叠装后的整体结构刚度。设计过程中也充分考虑了加工的工艺性，所有的孔位都是同轴的圆形结构，沉台与通孔的同轴度公差控制在合理范围，加工时不需要复杂的工装夹具，一次装夹就可以完成所有孔位的加工，有效降低加工成本，同时对称的结构也让安装时不需要刻意区分方向，提升现场装配的效率。

　　针对不同的使用场景，这类板体的结构也具备很好的拓展性，如果需要增加安装点位，可以在现有孔位的间隙位置拓展额外的孔位，不需要改变整体的外形尺寸，如果需要提升板体的结构强度，也可以在板体的背面增加加强筋结构，不会影响正面的安装平面度。孔位的环形沉台除了容纳紧固件头部之外，也可以作为定位结构使用，与带定位凸台的部件配合时，沉台的内壁可以起到定位销的作用，快速完成部件的对位安装，减少装配时的调整时间。在安装边界的考量上，板体的整体尺寸适配常规的安装空间，不管是在狭小的设备内部空间做部件固定，还是在设备外部做外置模块的安装，都不会占用过多的空间，同时四个角的位置可以根据实际使用需求选择做倒角或者圆角处理，避免尖锐的边角造成安装人员的划伤，也能够避免边角磕碰造成的板体变形。
