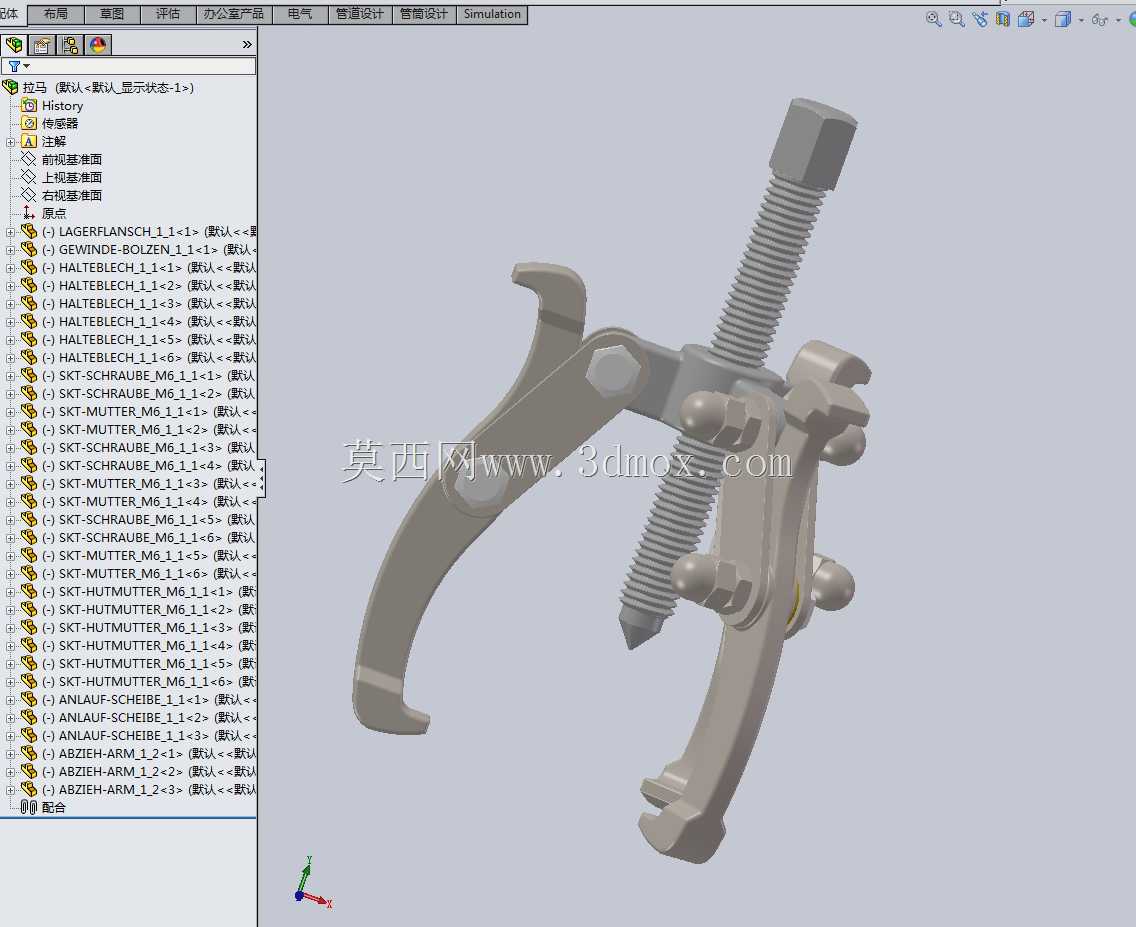

三爪拉马轴承拆卸维修工具结构

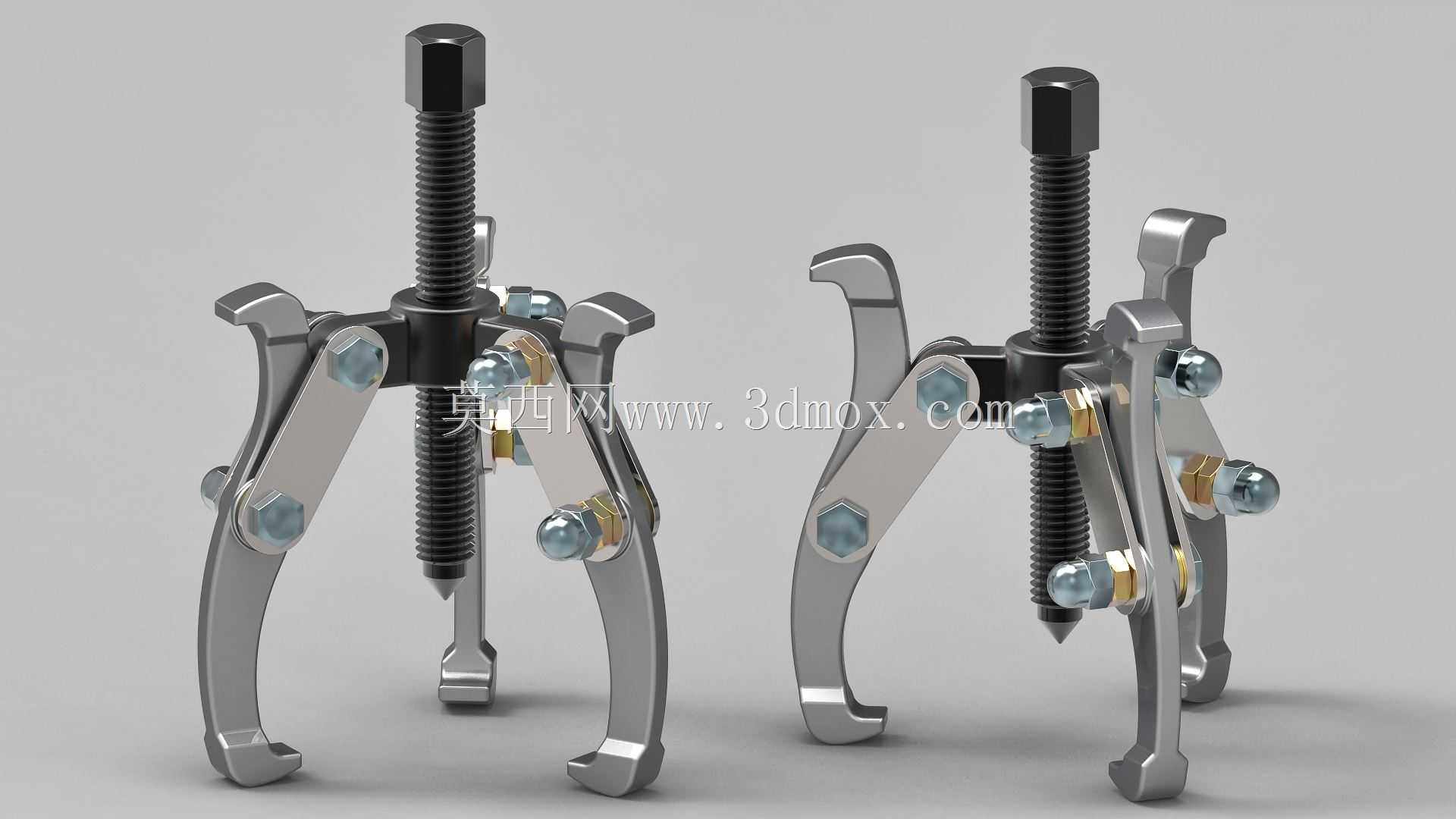

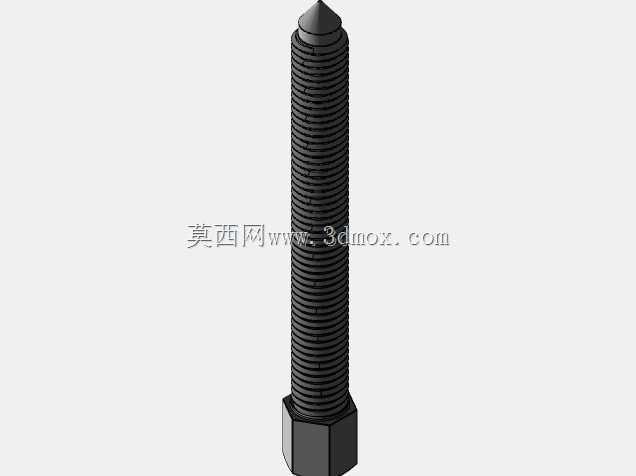

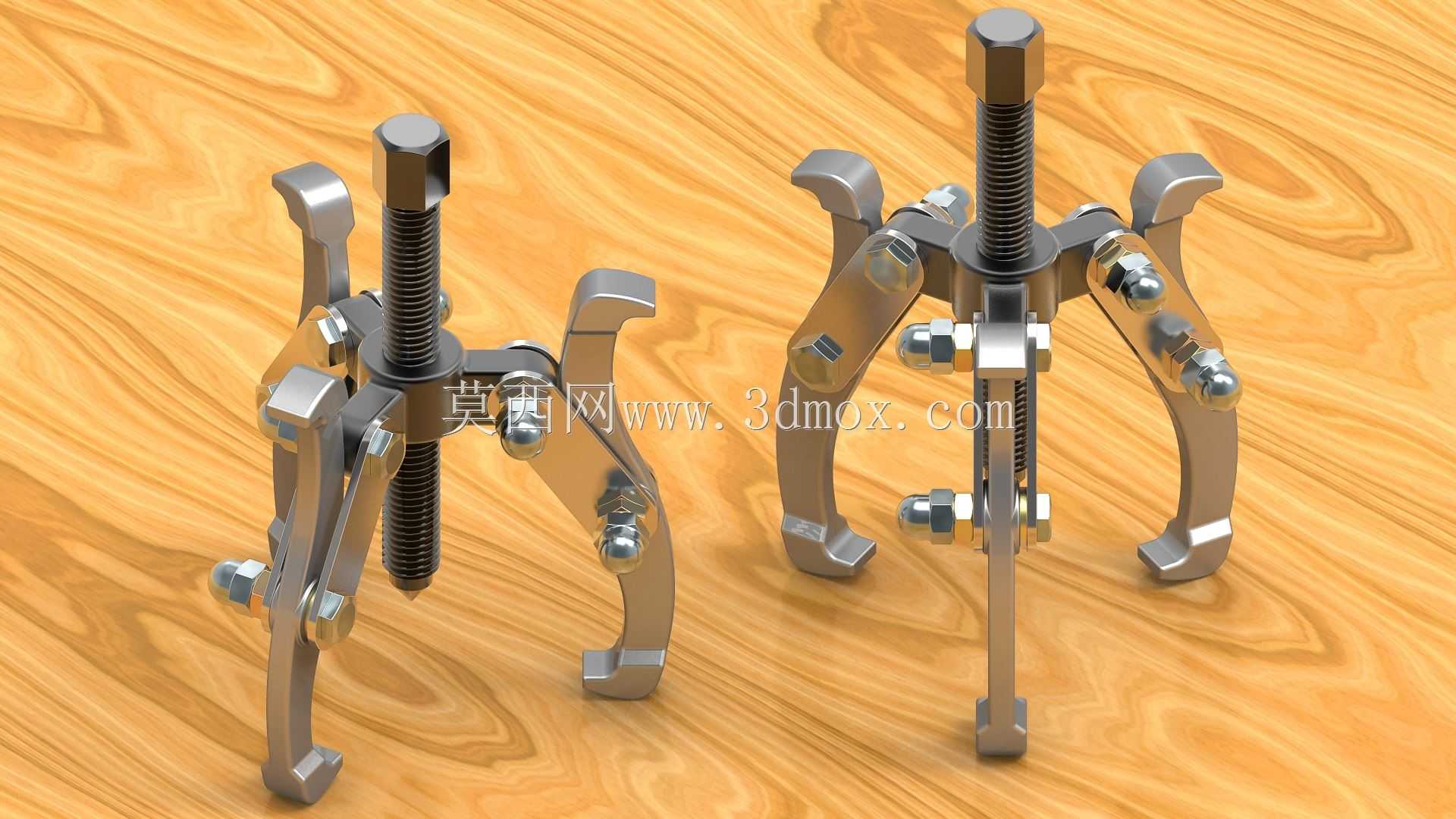

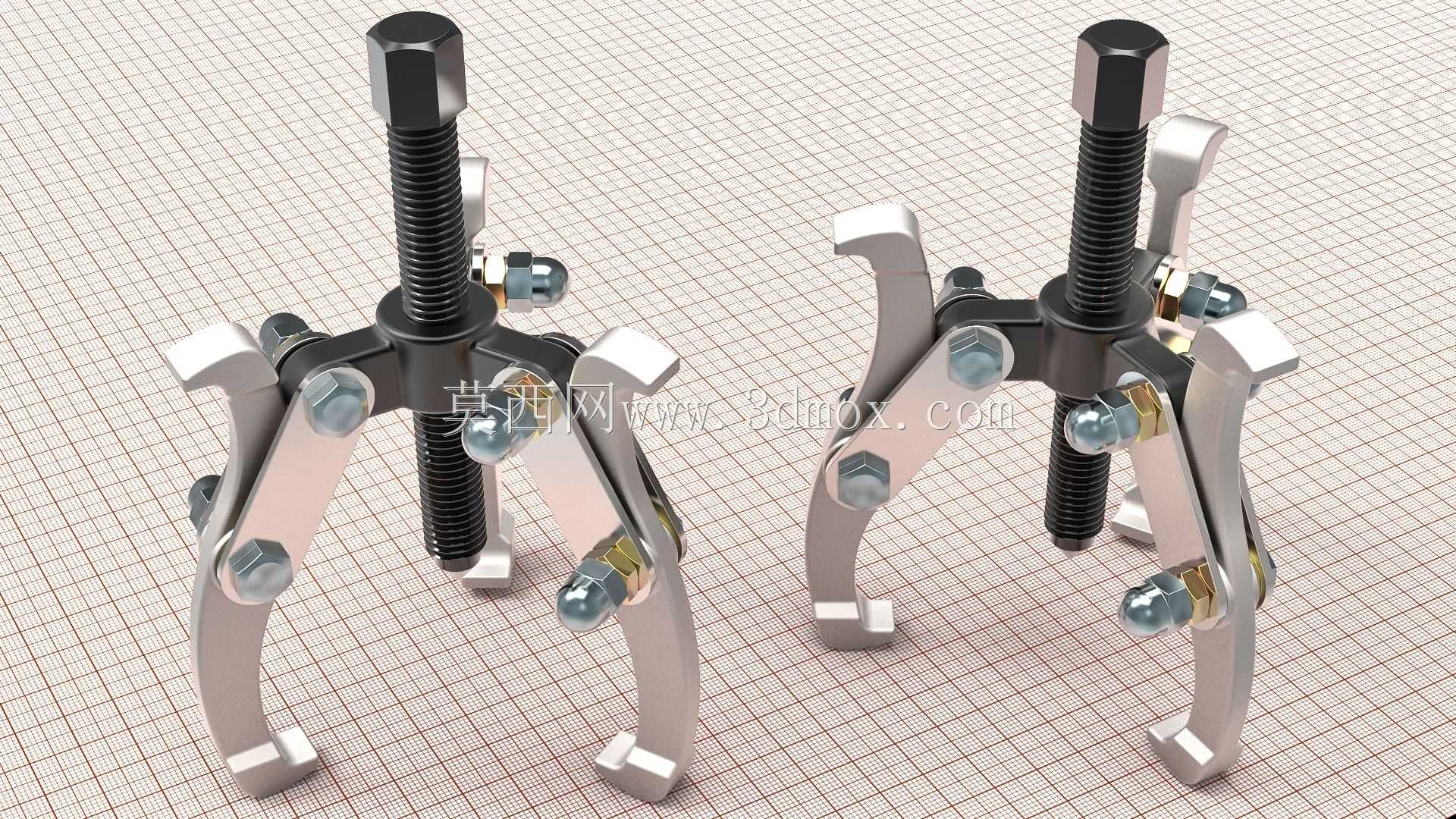

　　在设备检修、机械维保的现场场景里，轴系部件的拆卸始终是高频且考验工装适配性的环节，过盈配合的轴承、皮带轮、齿轮类零件如果采用撬棍敲击、蛮力拉扯的方式，很容易造成轴颈拉伤、零件崩裂甚至伤及设备本体，三爪拉马作为这类作业的核心工装，其结构设计直接决定了拆卸作业的效率与零件完好率。这款三爪拉马采用对称三爪布局，相较于两爪结构，三个勾爪沿中心螺杆周向120度均匀分布，作业时受力点沿零件周向均匀排布，不会出现单侧受力导致的零件偏斜、卡滞问题，哪怕是拆卸过盈量较大、配合面锈蚀的零件，也能保证拉力始终沿轴的轴向传递，避免径向分力损伤轴与被拆零件的配合面。中心驱动螺杆采用梯形传动螺纹，这类螺纹的牙型强度高，传动过程中自锁性能优异，

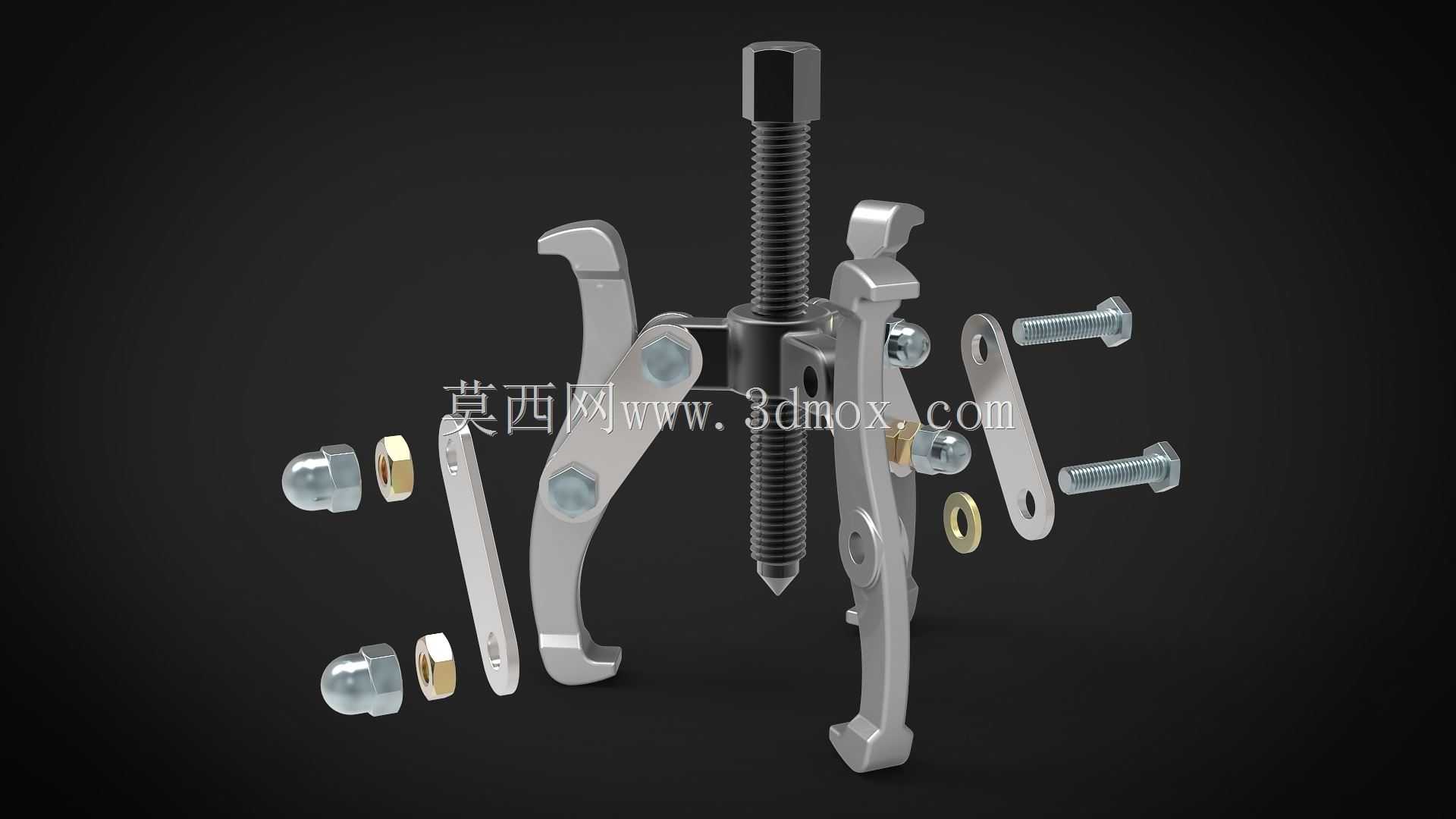

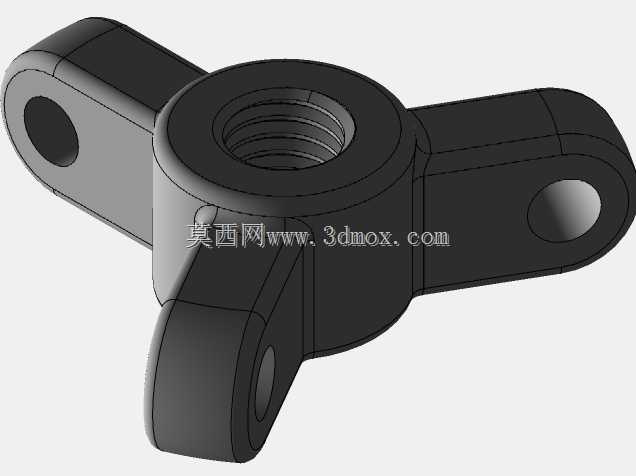

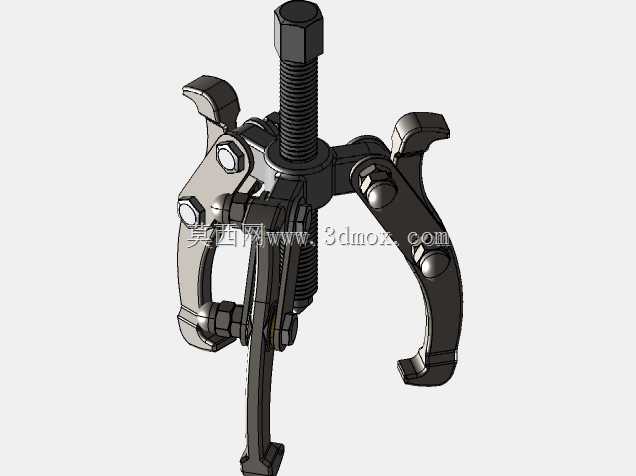

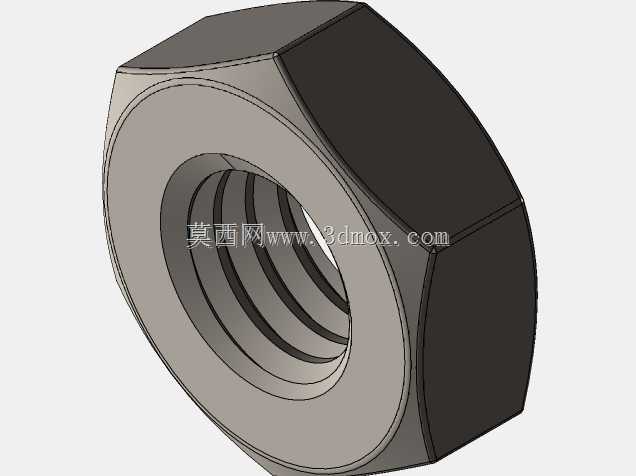

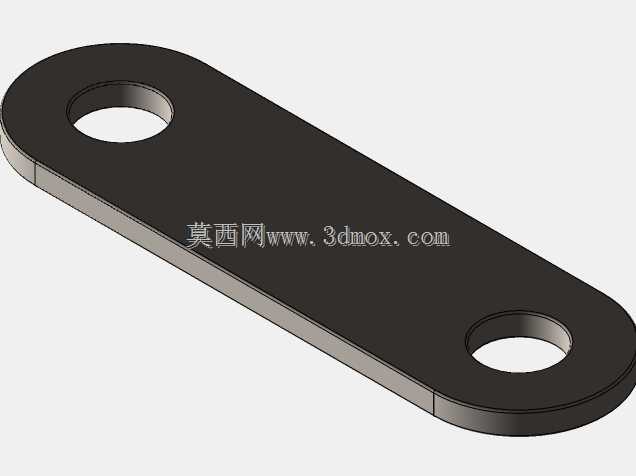

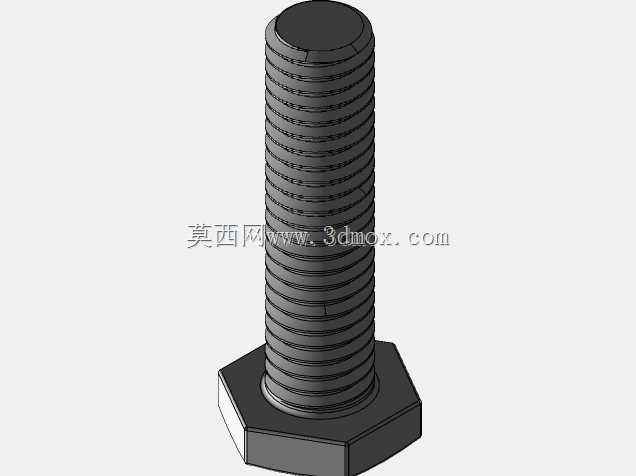

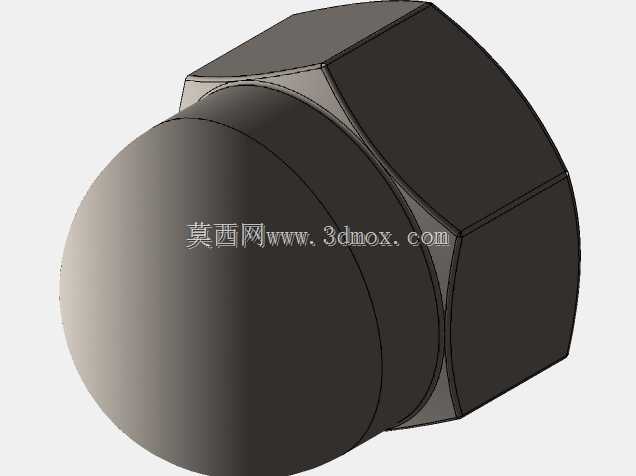

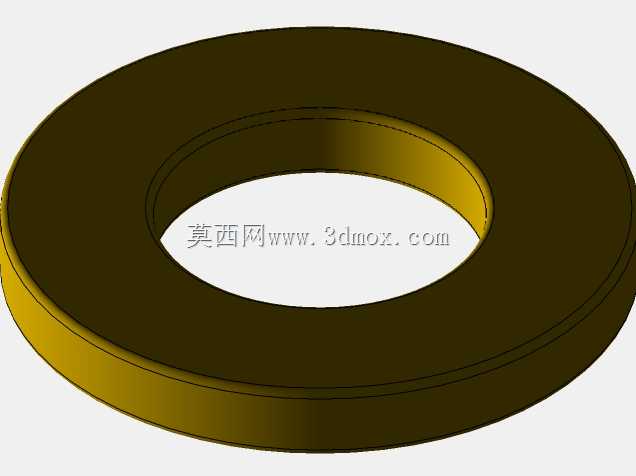

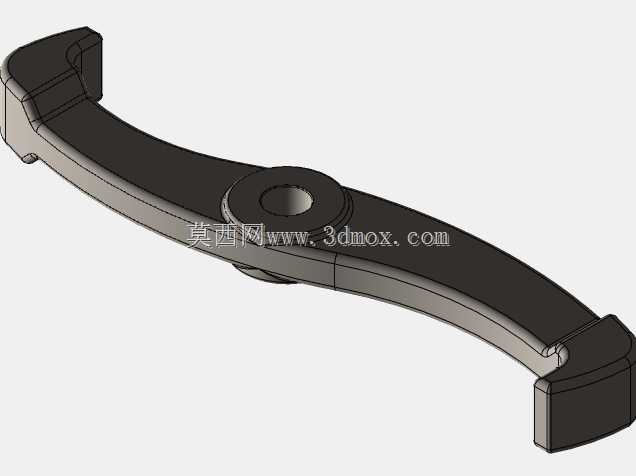

　　旋转施力时不会出现滑牙、回退的问题，螺杆顶端的六角头可以适配普通扳手、棘轮扳手甚至套筒加力杆，针对不同过盈量的拆卸场景可以灵活调整施加的扭矩，螺杆的底端做了圆弧过渡的顶针头，作业时顶针抵在轴端的中心孔内，圆弧面可以自动找正中心，避免顶偏导致的螺杆弯曲、爪部滑脱。三个勾爪采用铰接式连接结构，爪身可以绕连接销轴小范围摆动，能够适配不同直径的被拆卸零件，爪勾的内勾面做了加厚处理且带有防滑齿，勾住零件外缘时不会因为拉力增大出现滑脱，爪身的长度覆盖了常规中小型设备轴系零件的拆卸行程，从微型电机轴承到小型减速机的皮带轮，都能找到合适的勾挂位置。连接爪身与中心螺杆座的锁紧螺栓采用六角头带防松垫片的结构，调整好爪的张开角度后拧紧锁紧螺栓，

　　就能固定爪的位置，避免施力过程中爪身外张导致脱落。整套结构没有复杂的传动部件，所有受力部件都采用金属材质加工，螺杆与爪身的受力截面经过强度校核，能够承受常规维保作业下的拉力载荷，不会出现过载断裂的问题。从安装边界来看，这款拉马收拢状态下的最小外接直径可以适配直径30mm左右的小型零件，完全张开后最大勾挂直径可以覆盖200mm左右的盘类零件，中心螺杆的有效行程满足常规轴类零件的拆卸脱出距离，作业时只需要保证轴端中心有可供顶针抵靠的平面或中心孔，被拆零件外缘有可供勾爪挂住的台阶或端面，不需要额外的安装固定空间，哪怕是设备内部空间局促的检修场景，只要能将三个爪伸到零件背面挂住，就可以完成拆卸作业。在实际维保场景中，

　　这类三爪拉马可以覆盖机修车间、生产线维保、电机维修、农机检修等多个场景，不管是拆卸电机端盖内的滚动轴承，还是传动轴上的联轴器、皮带轮，都能通过均匀的轴向拉力将零件平稳拉出，避免传统敲击拆卸带来的零件损伤，同时铰接式的爪部结构不需要针对不同直径的零件更换工装，单台工具就能覆盖一定尺寸范围内的拆卸需求，大幅减少维保现场的工装携带数量。设计过程中，针对爪部受力容易变形的问题，爪身采用了变截面设计，靠近铰接点的位置截面加厚，勾挂零件的爪端做了圆角过渡，避免应力集中导致的爪部断裂，中心螺杆的螺纹段做了表面淬火处理，提升螺纹表面的耐磨性，长期使用也不会出现螺纹磨损失效的问题，顶针头的圆弧面经过抛光处理，抵靠轴端时不会刮伤轴端中心孔，也能减少旋转过程中的摩擦阻力，让施力过程更顺畅。
