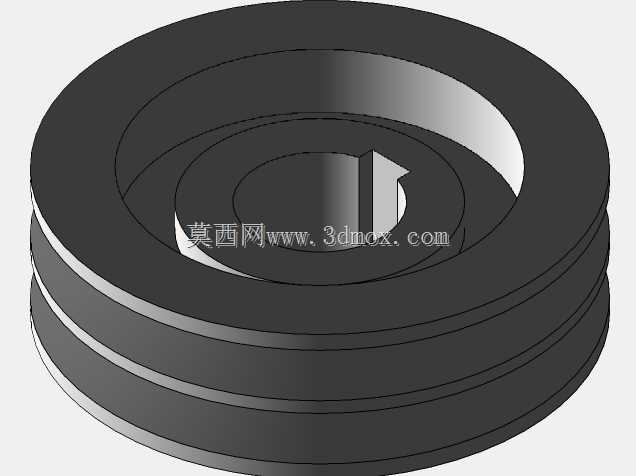

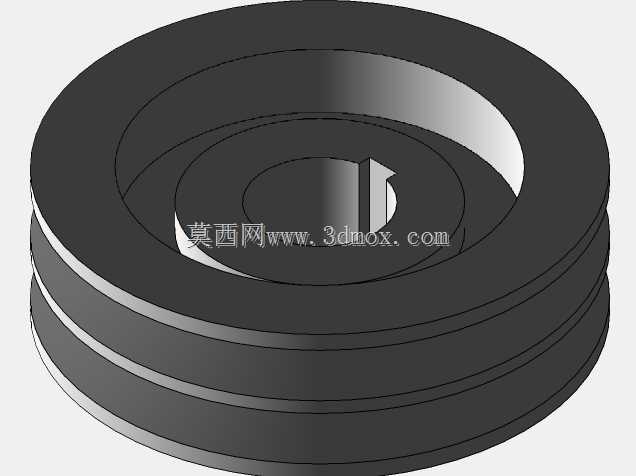

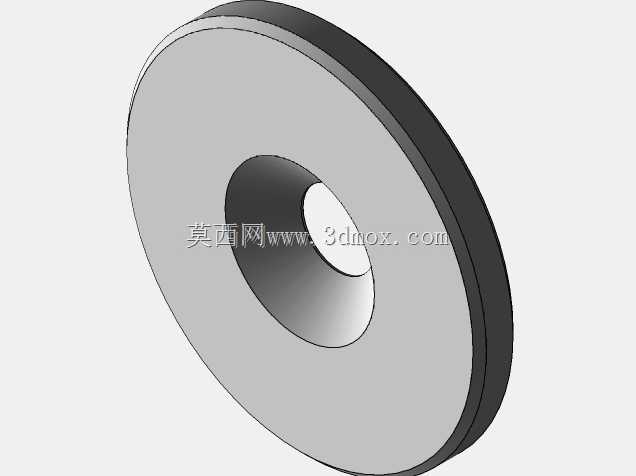

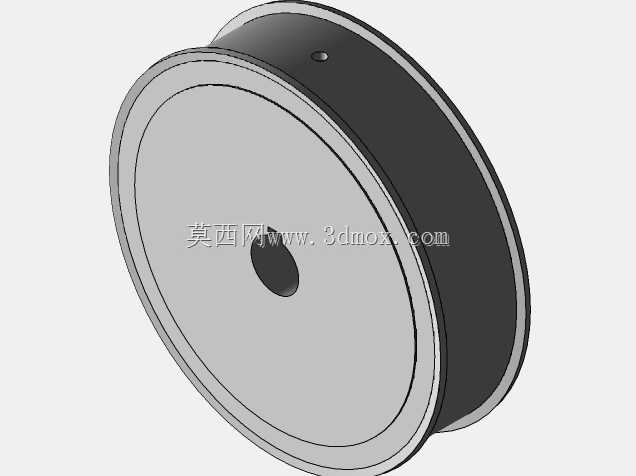

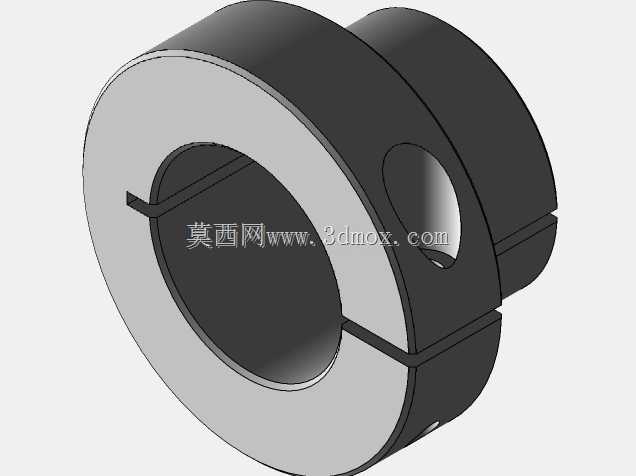

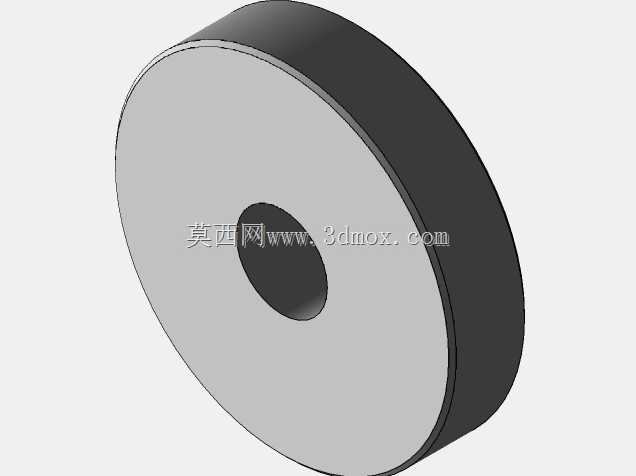

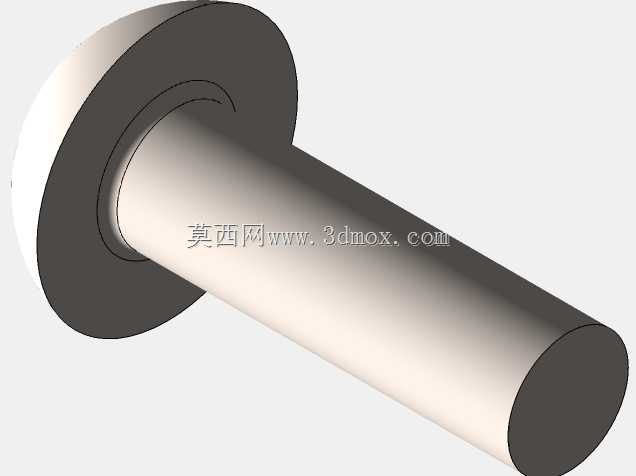

多层环形带定位凸台回转机械零件结构

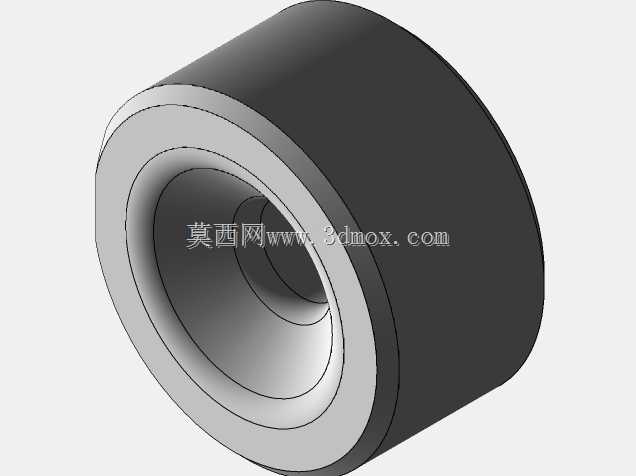

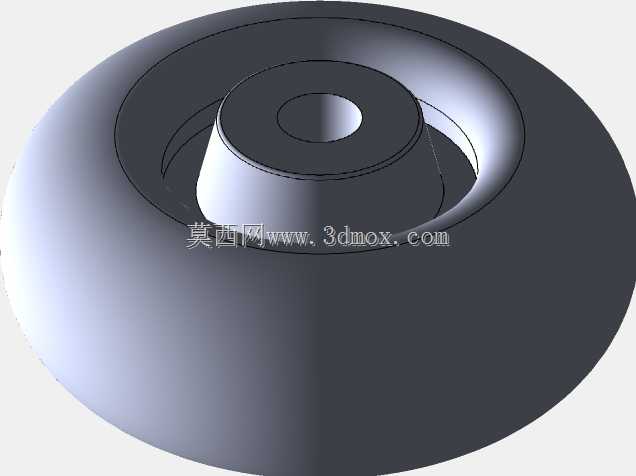

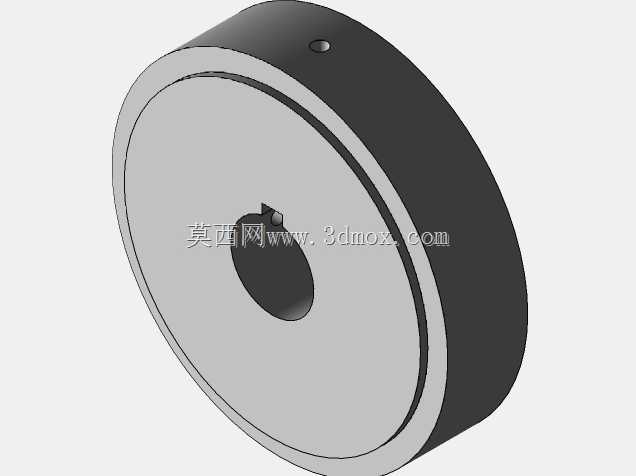

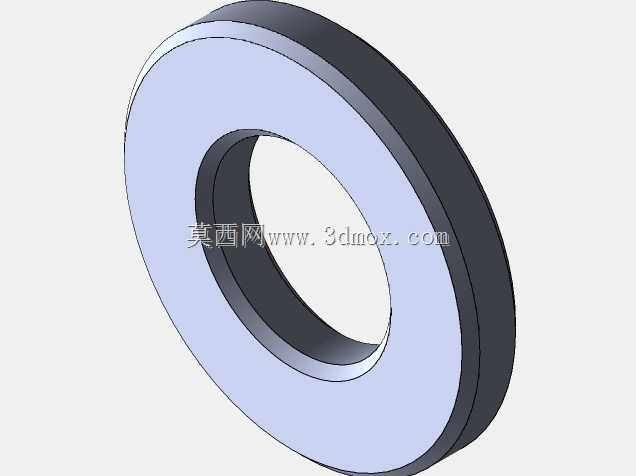

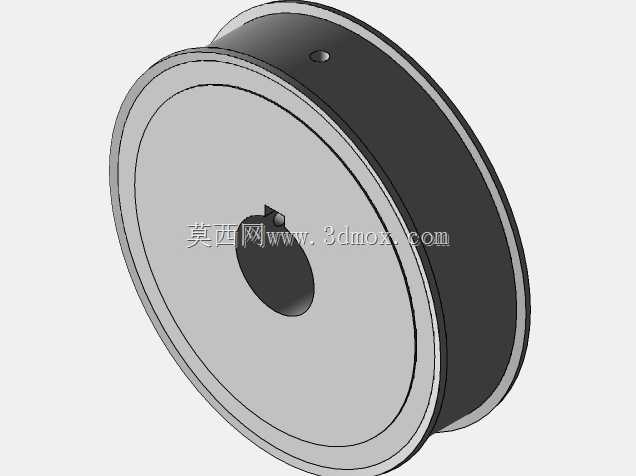

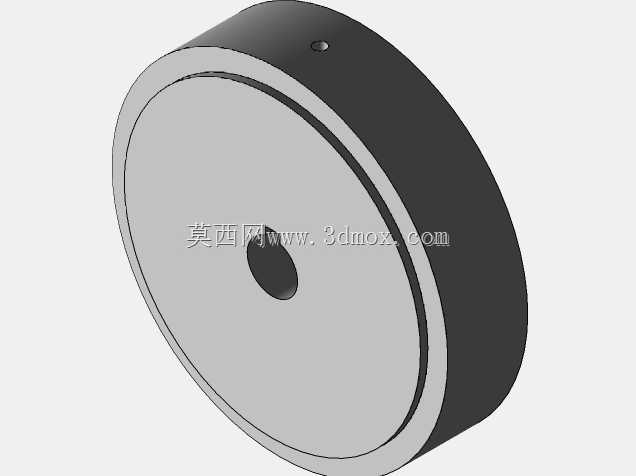

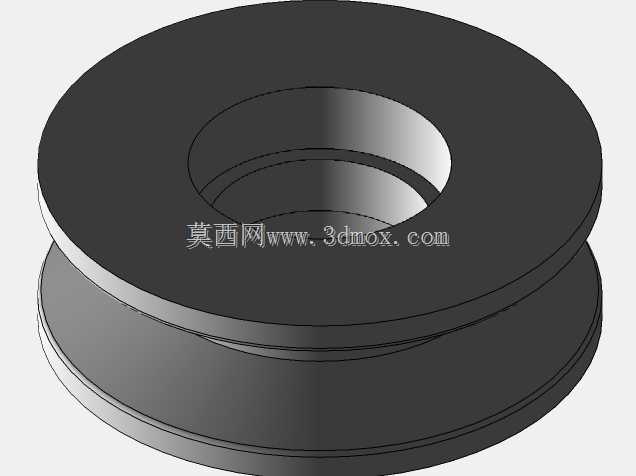

　　做这类多层环形回转件的结构设计时，最先要锚定的是安装场景的同轴度要求——这类零件常作为传动系统里的中间导向、限位或者带轮类承载构件，安装时内孔要和传动轴做过盈或者过渡配合，外圆的多层环槽要么是用来嵌装密封件、传动带，要么是给相邻构件留出轴向避让空间。从结构上看，零件整体为同轴回转体，最内层的圆柱凸台是定位核心，凸台的端面做了平直处理，和轴肩贴合时能保证轴向定位精度，不会出现装配后偏斜的问题，凸台高度要匹配轴端的锁紧空间，不能过高导致锁紧件无法压合，也不能过低失去定位作用。中间的多层环形台阶，每一层的直径差都要根据配合件的尺寸做精准控制，比如靠近外侧的环槽如果是用来嵌装O型圈或者传动平带，槽宽和槽深就要符合标准件的尺寸规范，槽的侧壁要做微小的倒角，避免装配时刮损密封件或者带体的接触面，同时槽底的粗糙度要控制在合理范围，减少运转过程中的磨损。最外层的圆柱面是零件的最大外轮廓，设计时要考虑安装边界的限制，比如周边的机架护罩、相邻传动件的最小安全间隙，外圆直径不能超出预留的安装空间，否则装配时会出现干涉，运转时也容易和周边构件发生剐蹭。

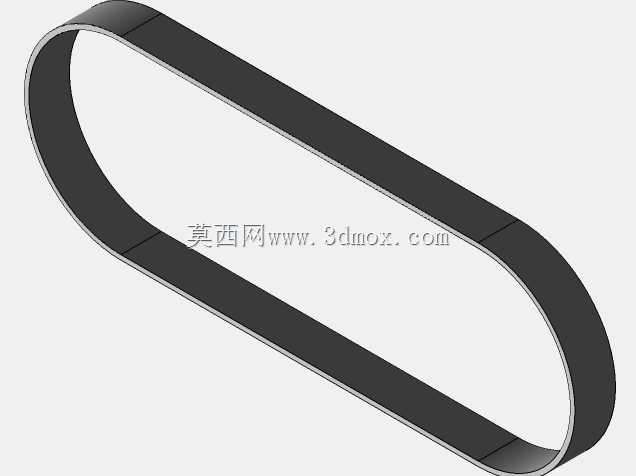

　　从功能实现的角度来说，这类零件如果用在带传动场景，外圆的环槽就是带体的啮合接触面，槽的截面形状要和所用传动带的截面匹配，保证运转时不会出现打滑、跳带的问题；如果是作为密封隔套使用，多层环槽就是密封件的安装位，相邻环槽之间的凸台要顶住腔体的内壁，形成多道密封屏障，阻挡润滑油或者粉尘的渗漏。设计时还要考虑零件的动平衡性能，因为是高速回转类构件，整个圆周方向的质量分布要均匀，不能出现局部壁厚差过大的情况，否则高速运转时会产生振动，影响整个传动系统的稳定性，甚至导致轴承受损。内孔的尺寸公差要根据配合等级选择，比如和传动轴做H7/k6的过渡配合时，既能保证装配时的定位精度，又不会因为过盈量太大导致装配困难，内孔的表面粗糙度要达到Ra1.6以下，减少和轴配合时的接触应力集中。

　　在实际应用场景里，这类零件常见于小型动力传输设备、精密传动机构、流体控制设备的腔体内部，比如小型电机的输出端传动轮、液压阀组内部的密封隔套、精密仪器的回转支撑环等。不同场景下的设计侧重点也有区别，用在传动场景时，要重点核算环槽的接触强度，保证传递额定扭矩时不会出现槽体变形；用在密封场景时，要重点控制各层环槽的同轴度，保证密封件受压均匀，不会出现偏磨导致的泄漏；用在支撑场景时，要重点控制端面的平面度和内孔的圆柱度，保证回转过程中的支撑稳定性。

　　建模过程中，要优先以回转轴线为基准建立所有特征，先绘制截面草图再通过回转命令生成主体结构，之后再处理各台阶的倒角、圆角细节，避免因为基准不统一导致的同轴度误差。安装边界方面，零件的轴向总厚度要匹配安装位的轴向空间，两端面要和相邻构件的端面完全贴合，不能出现轴向窜动的间隙，径向方向上，最大外圆和周边构件的最小间隙要保留至少2mm以上，避免加工误差或者热胀冷缩导致的运转干涉。另外，零件的材质选择也要结合使用场景，传动场景下常用45号钢做调质处理，保证足够的强度和耐磨性；密封场景下可以用尼龙或者聚四氟乙烯材质，减少和密封件的摩擦，提升密封寿命；轻载支撑场景下也可以用铝合金材质，降低整体重量，减少回转时的惯性负载。
