带多组安装孔位的异形金属安装基座

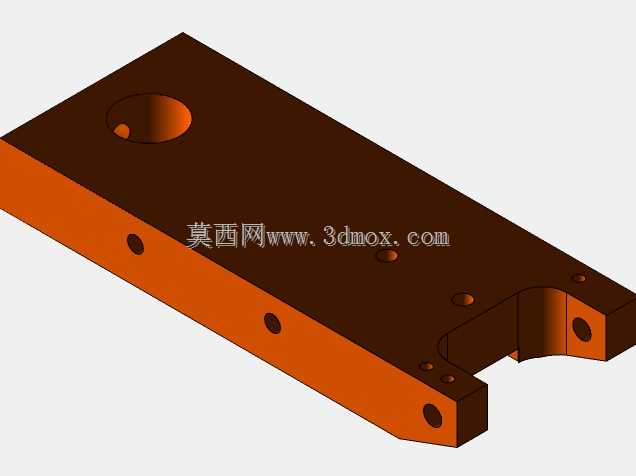

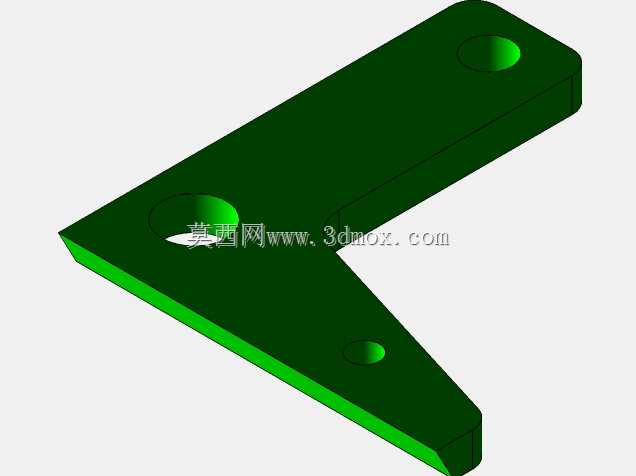

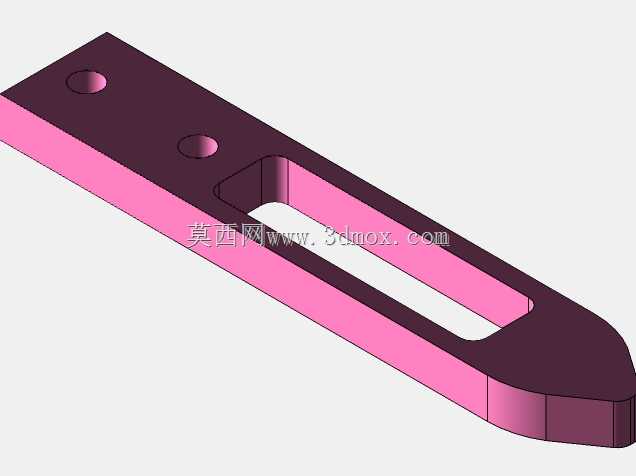

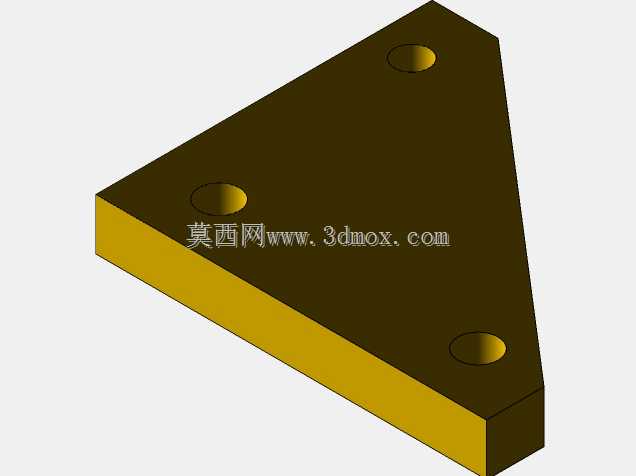

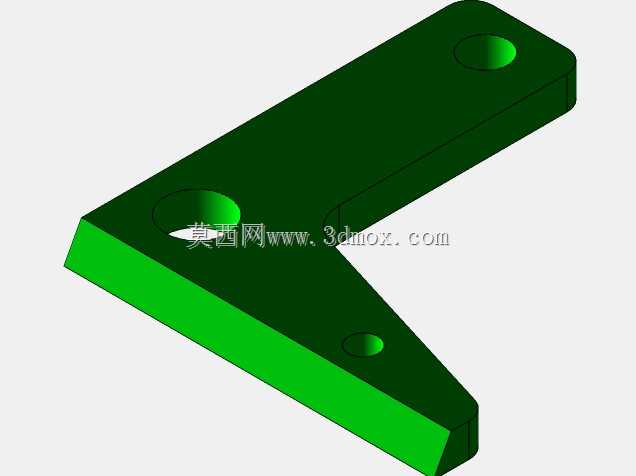

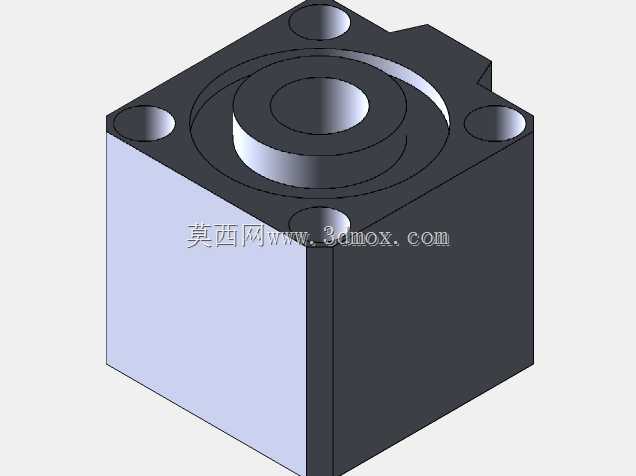

　　这类异形金属安装基座，多应用在通讯传输设备的内部机架固定场景中，作为核心承载连接件承担上部功能模块的定位、载荷传递与位置校准作用，日常在通讯基站的信号处理单元、工业现场的通讯中继机柜内都能见到同类型构件的身影，区别于标准型材拼接的安装座，这类一体加工成型的基座能更好适配紧凑安装空间下的特殊布局需求，避免多件拼接带来的装配累计误差。从结构设计来看，基座主体采用长方体板件为基础形态，一端做了开口式的U型避让槽设计，这个槽位并非随意开设，是为了避让相邻安装的圆柱形功能器件，避免装配时出现结构干涉，同时槽口两侧的凸耳位置各设置了同轴的贯穿安装孔，用于和相邻构件做销接或者螺栓紧固，保证连接后的同轴度精度。

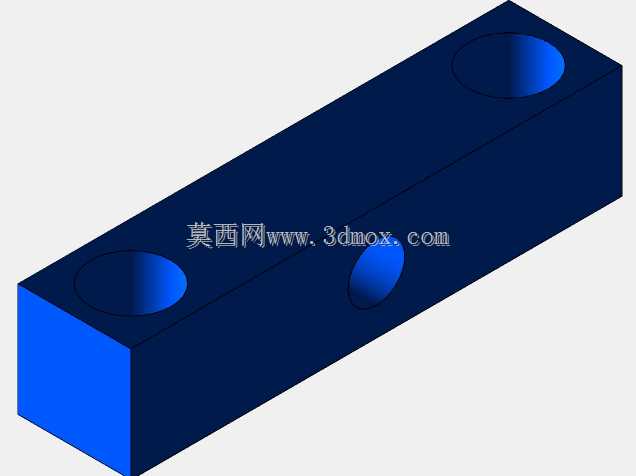

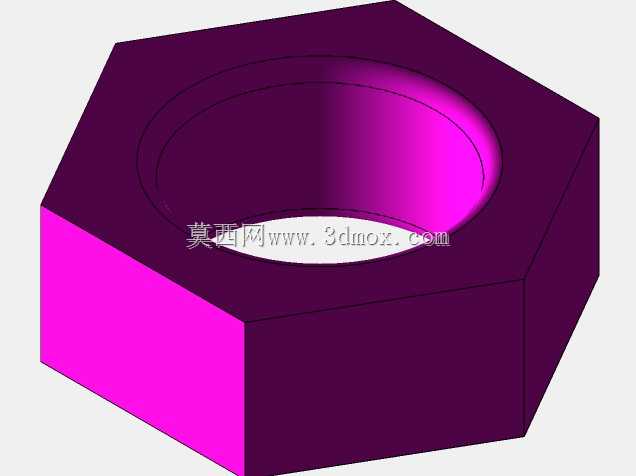

　　基座顶面靠近端部位置设置了一个大直径的沉头通孔，这个孔位用于穿过大规格的固定螺栓，将基座整体锁紧在底部的安装机架上，沉头结构可以让螺栓头部完全埋入板件内部，不会突出顶面影响上部模块的安装平整度，避免上部模块安装后出现倾斜、贴合不严的问题。沿基座长度方向的侧立面，均匀分布了多个不同直径的横向贯穿孔，这些孔位分为两类，一类是用于穿设定位销的小直径精铰孔，孔位公差控制在IT7级，保证上部模块安装后的重复定位精度，另一类是用于穿设紧固螺栓的过孔，孔径比对应螺栓大0.2mm，给装配时的位置微调留出足够余量，避免孔位错位导致螺栓无法穿入。基座的厚度方向做了等厚设计，所有边缘位置都做了C1的倒角处理，既可以去除加工产生的毛刺锐边，

　　避免装配时划伤操作人员或者线缆外层绝缘皮，也能在装配时起到导向作用，让基座顺利滑入机架的安装卡槽内。在设计这类构件时，首先要确认的是安装边界的尺寸限制，也就是基座在机架内部的可用安装空间，长度方向不能超出机架内部的卡槽限位，宽度方向要避开两侧的走线槽位置，厚度方向要保证上部模块安装后，整体高度不会超出机柜内部的层间间距，避免柜门无法正常闭合。其次要梳理所有连接点的受力情况，大直径沉头孔所在的位置是主要承力点，因此这个位置的板厚要做加强处理，避免长期受载后出现变形，侧立面的横向孔位之间要留出足够的实体宽度，保证孔壁的结构强度，不会在螺栓锁紧时出现孔壁开裂的问题。U型避让槽的圆弧半径要和被避让器件的半径匹配，预留0.5mm的安全间隙，

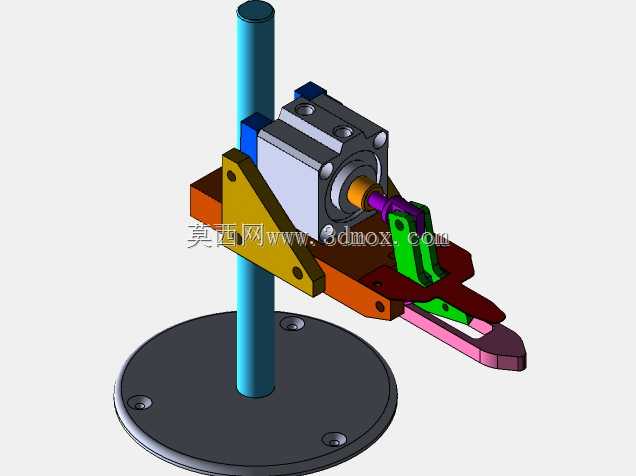

　　既不会因为间隙过大浪费安装空间，也不会因为间隙过小导致器件安装时和基座发生摩擦碰撞。实际加工时这类基座多采用铝合金或者45号钢作为原材料，铝合金材质的基座重量更轻，适合对载荷要求不高、需要减重的通讯设备场景，45号钢材质的基座强度更高，适合承载较重功能模块的工业通讯场景，加工完成后表面会做氧化或者发黑处理，提升构件的防锈耐腐蚀能力，适应机柜内部可能出现的凝露、潮湿等复杂工况。这类基座的安装流程也有明确的工程要求，首先要将基座放入机架的安装位，先穿入大直径沉头孔的固定螺栓，不要完全锁紧，留出调整余量，之后依次穿入侧立面的定位销，调整基座位置让所有销孔完全对正，再按照对角线顺序逐步锁紧所有螺栓，避免单侧锁紧导致基座出现翘曲变形，最后再将上部功能模块固定在基座的顶面安装位上，完成整个装配流程。在日常运维过程中，这类基座不需要做特殊的维护，只需要在定期巡检时检查螺栓是否出现松动，基座表面是否出现锈蚀或者变形即可，一体成型的结构让这类构件的故障率极低，只要安装时锁紧到位，基本可以实现和设备同生命周期的使用，不需要单独更换。
