同步带轮传动组件结构设计方案

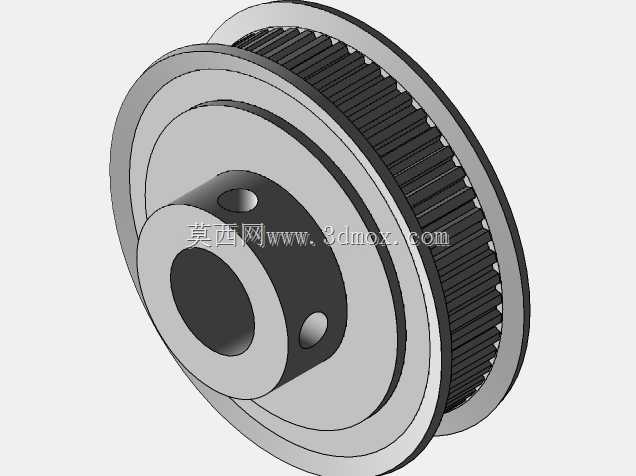

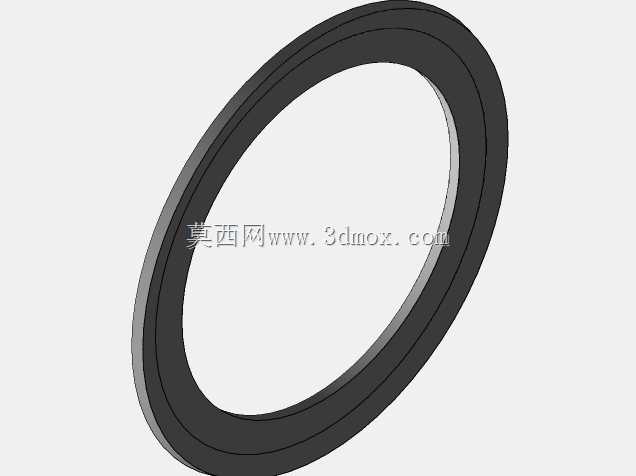

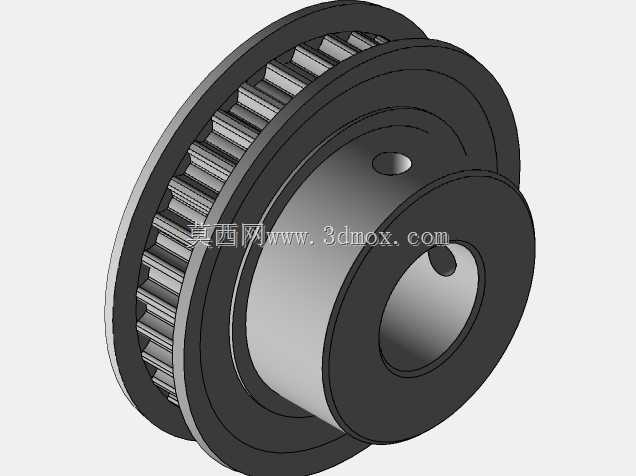

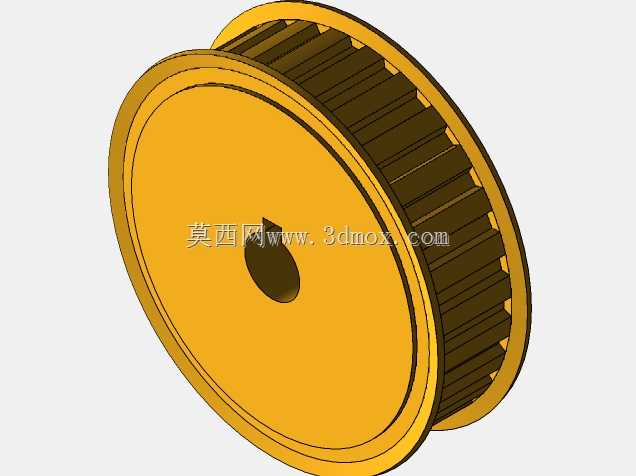

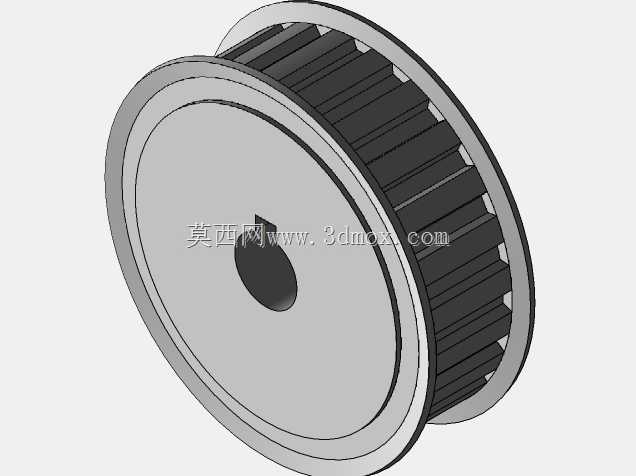

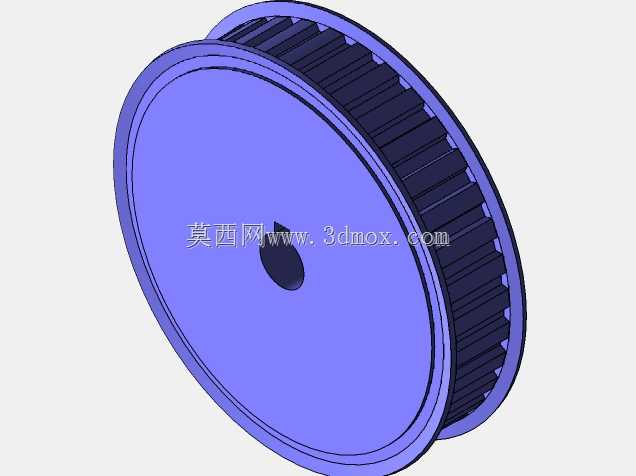

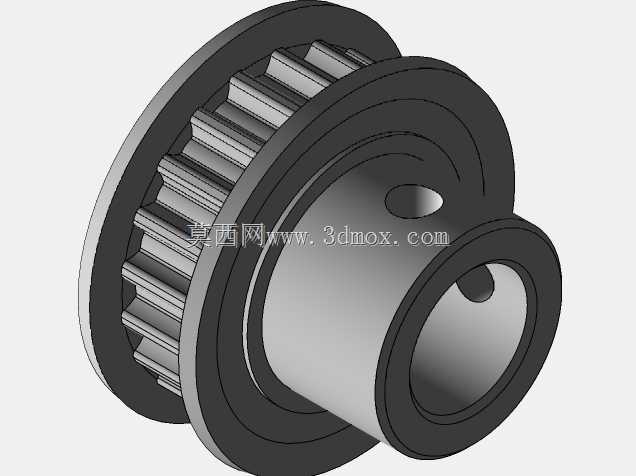

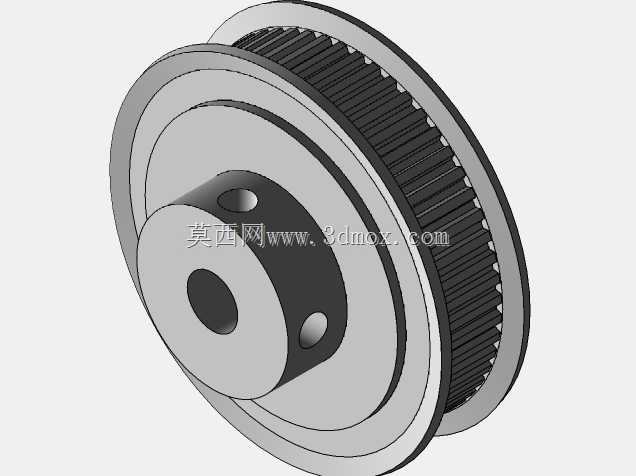

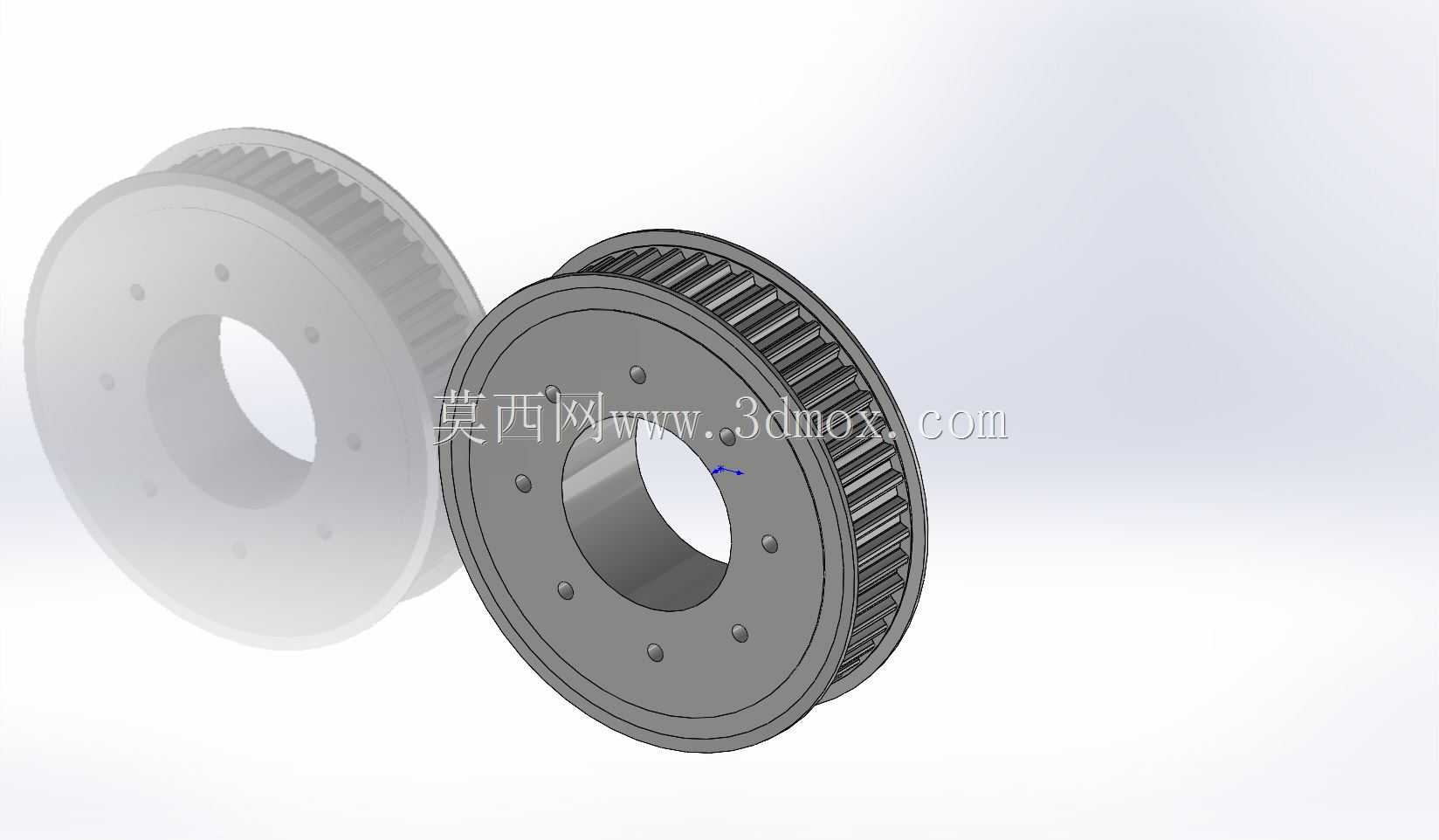

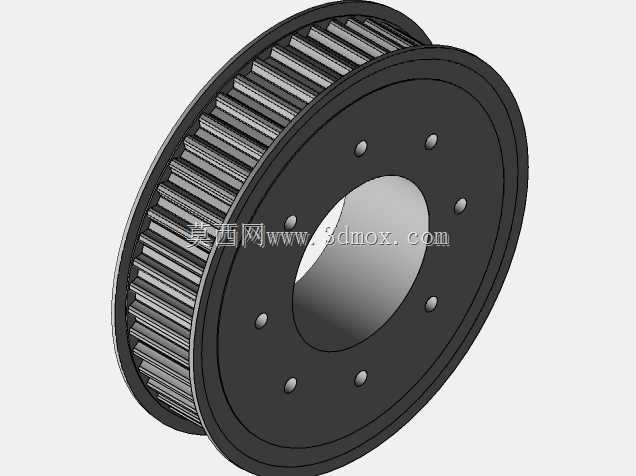

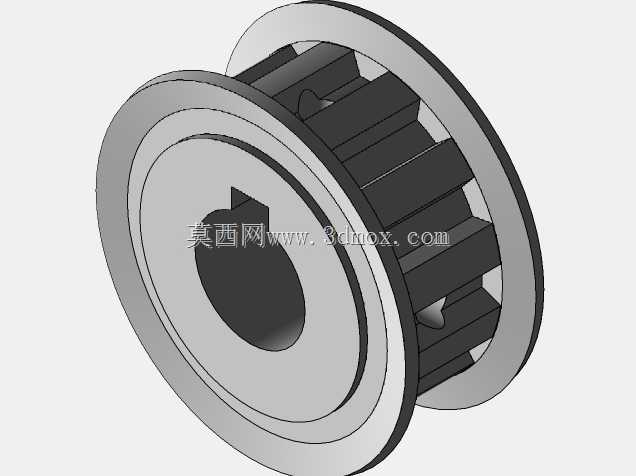

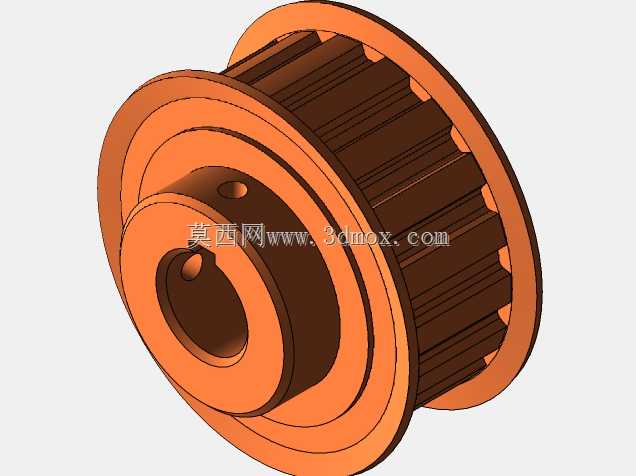

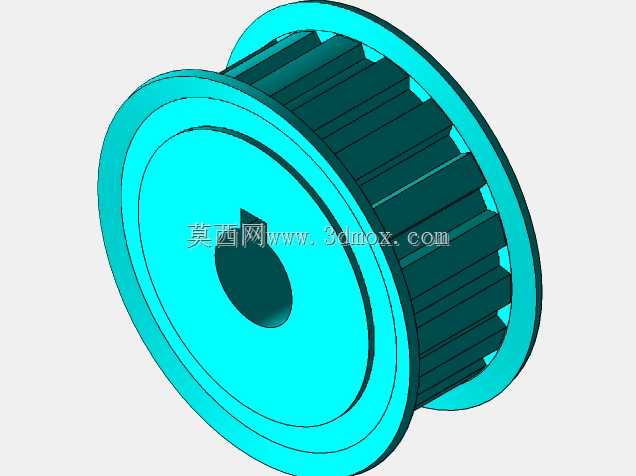

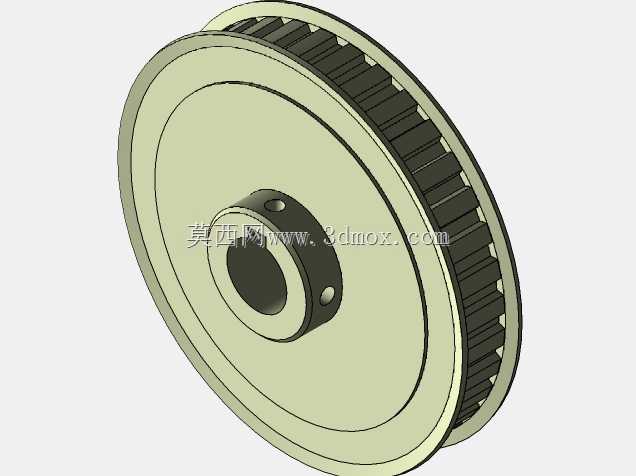

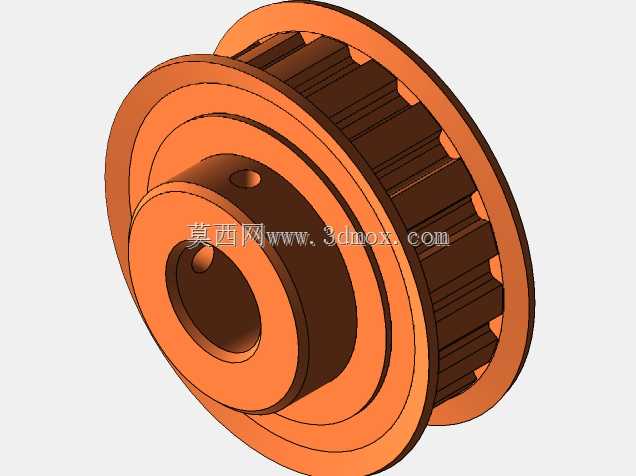

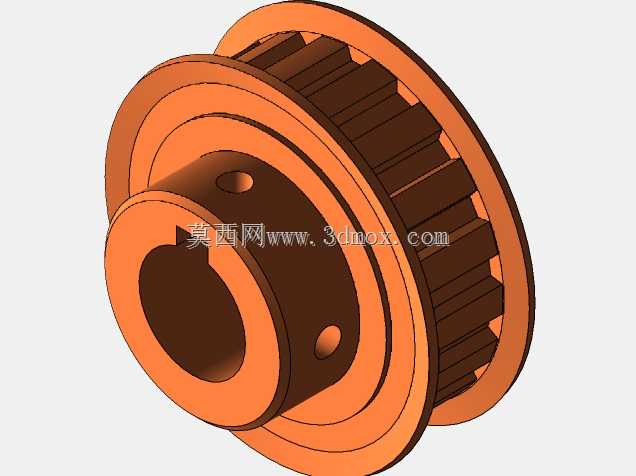

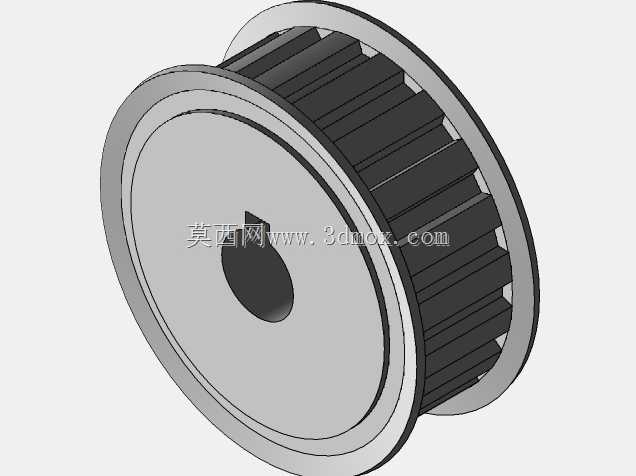

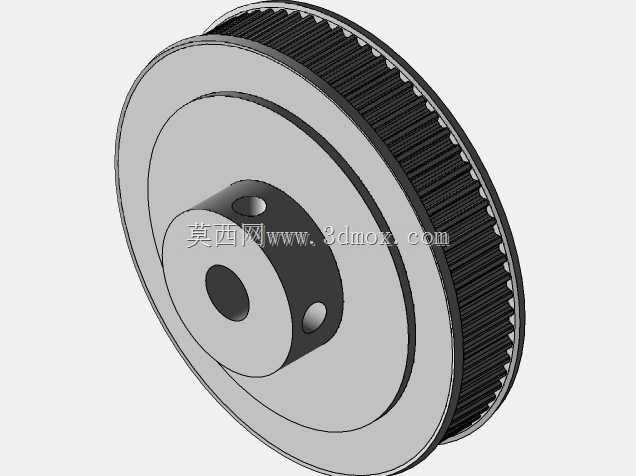

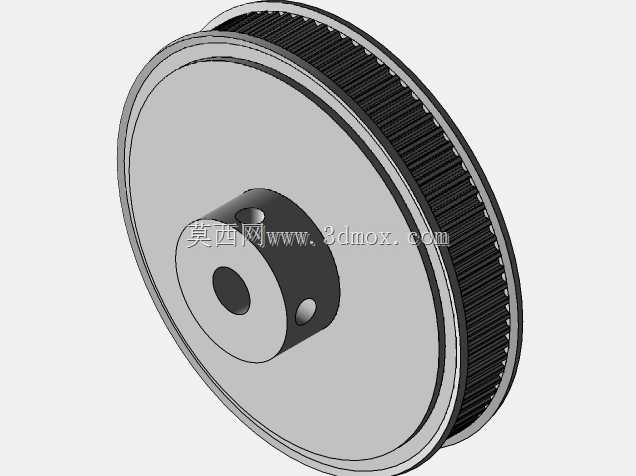

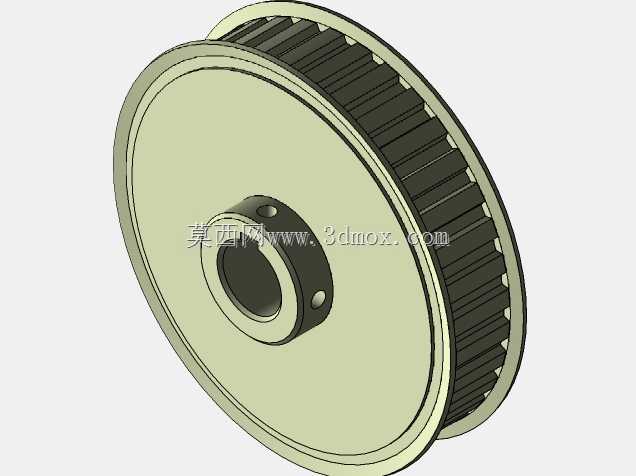

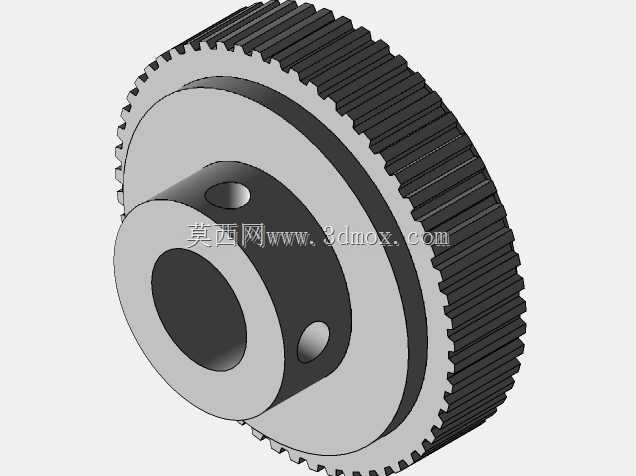

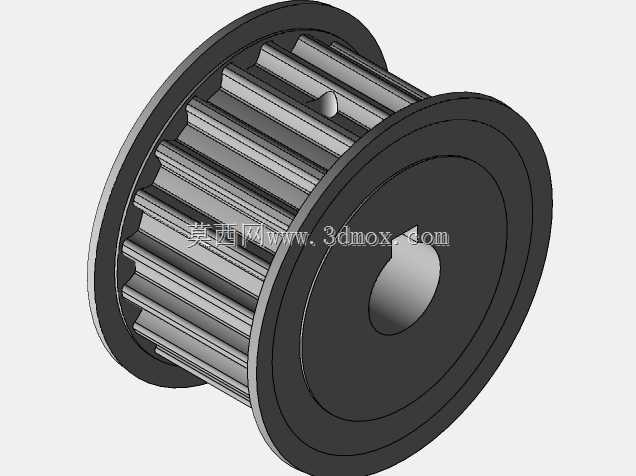

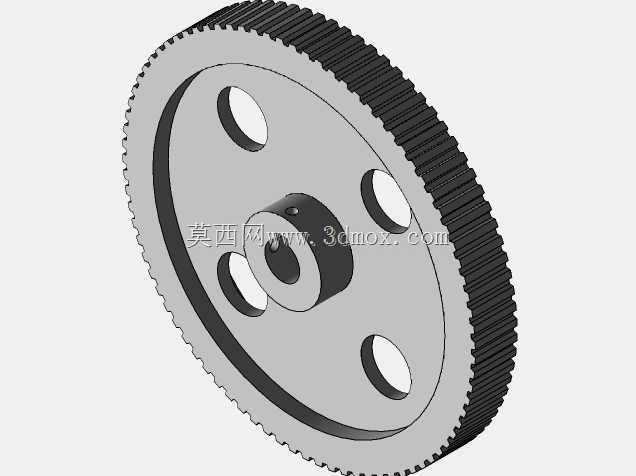

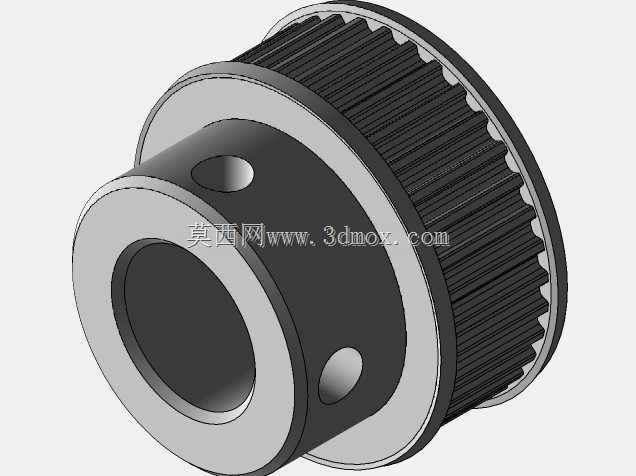

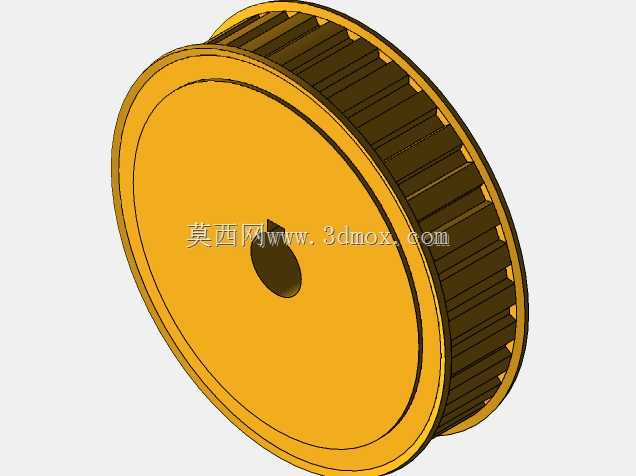

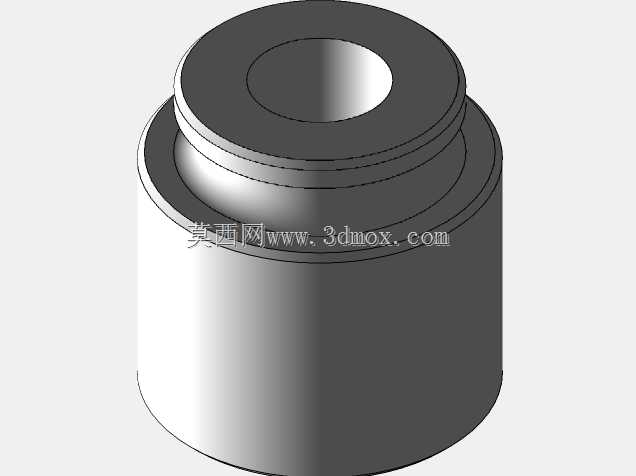

　　这套同步带轮传动组件，主要面向需要精准定比传动的工业设备场景，常见于自动化生产线输送单元、小型精密机床进给机构、包装设备的动力传输段，也可适配轻工纺织设备的辊筒驱动端，核心作用是通过与同步带的齿形啮合，实现无滑差的动力传递，保证两端传动比恒定，避免普通V带传动存在的弹性滑动问题，保障设备运行过程中转速匹配精度。从结构设计来看，轮体采用分体组合式构型，外圈为带齿的轮缘部分，内圈为带安装孔的轮毂结构，两者通过沿圆周均布的沉头紧固件实现刚性连接，这种设计思路主要是考虑到不同工况下的维护便利性——当轮齿长期啮合出现磨损后，仅需更换外圈轮缘即可，无需拆卸整个轮毂与传动轴的连接结构，大幅降低设备停机维护的时间成本，同时也能减少备件的库存成本，

　　无需储备完整的带轮总成。轮缘部分的齿形采用标准圆弧齿廓设计，齿槽深度与齿顶圆弧经过匹配校核，能与对应节距的同步带实现充分啮合，啮合过程中齿面接触应力分布均匀，不会出现应力集中导致的齿根断裂问题，轮缘外侧的挡边结构做了加高处理，能避免设备高速运行过程中同步带出现跑偏、脱齿的故障，适配最高线速度可达30m/s的传动工况。轮毂部分的中心孔为通孔设计，可根据实际安装需求加工成键槽连接、胀套连接等多种形式，孔壁的加工粗糙度控制在Ra1.6以内，保证与传动轴的配合精度，避免运行过程中出现偏心振动。沿轮毂端面圆周均布的6个安装沉孔，位置度公差控制在0.02mm以内，保证轮缘与轮毂装配后的同轴度，减少高速旋转时的动不平衡量，

　　无需额外做整体动平衡处理即可满足常规工业场景的使用要求。从安装边界来看，轮体的轴向总宽度经过优化，比适配同步带的宽度宽出10mm的余量，既给同步带的轴向窜动留出足够空间，也不会过度占用安装空间，轮体外径与相邻结构件的最小安全间隙预留了5mm，避免运行过程中出现剐蹭。在实际选型适配时，需要注意轮体的节圆直径要与传动系统的减速比匹配，中心孔尺寸要对应传动轴的轴径，安装孔的分布圆直径要与对接的连接法兰尺寸一致，装配时要保证两轮的端面共面，偏差不超过0.5度，否则会加剧齿面的偏磨，缩短带轮与同步带的使用寿命。这套结构在设计时还考虑了轻量化需求，轮毂部分做了等强度的壁厚优化，在保证轮体整体刚性、满足额定扭矩传递要求的前提下，

　　尽可能减少了不必要的材料冗余，相比整体式同规格带轮，重量降低了22%左右，能减少传动轴的悬臂负载，提升支撑轴承的使用寿命。轮体的材质默认采用45号钢调制处理，齿面做高频淬火，硬度达到HRC40-45，保证齿面的耐磨性能，若应用在有防腐要求的场景，也可更换为铝合金材质做硬质阳极氧化处理，进一步降低轮体重量，适配对自重有严格要求的移动类传动设备。
