带双出线结构的主轴式加工执行组件

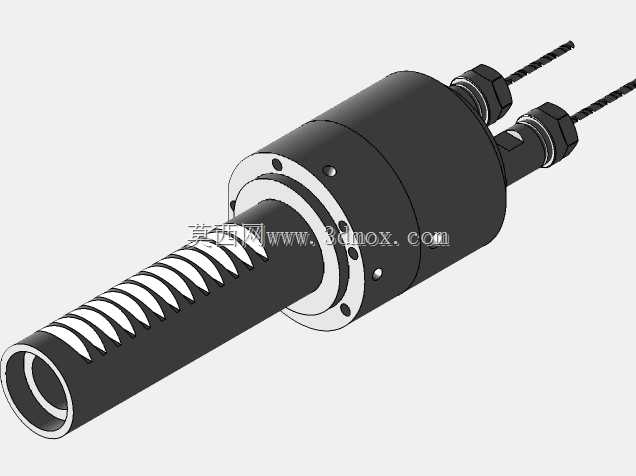

　　在精密机加工、深孔加工以及专用自动化改造的产线场景里，这类带双出线结构的主轴执行组件，往往承担着动力输出与加工端信号传输的双重作用，区别于普通无内置传感的光轴主轴，它的双出线设计分别对应动力回路与信号回路，能在主轴高速旋转进给的过程中，同步把加工端的扭矩、温度或者轴向位移数据实时回传至设备控制系统，避免传统外置布线在主轴往复运动时出现的线缆缠绕、拉扯断裂问题。从结构设计逻辑来看，主体采用阶梯轴搭配环形安装法兰的布局，轴身加工的等距螺旋槽并非普通装饰结构，一方面是为了适配高速旋转时的空气动力学需求，减少轴体转动过程中的风阻与紊流振动，另一方面螺旋槽可以作为微量润滑介质的导流通道，当加工过程中需要油气润滑时，

　　润滑介质能顺着螺旋槽均匀覆盖轴体与配合衬套的接触表面，降低长时间运转的磨损速率。安装法兰上均匀分布的沉头固定孔，是按照通用工业安装的孔距标准设计的，能直接适配多数立式加工中心、专用钻削设备的主轴安装位，不需要额外加工过渡转接板，法兰与轴体配合的位置设计了双道密封槽，可根据使用场景加装O型密封圈或者防尘挡圈，在有切削液飞溅、金属粉尘弥漫的加工车间里，能有效阻挡杂质进入轴体内部的轴承与传感模块，延长组件的整体使用寿命。轴体的中空内孔设计，是为了适配深孔加工时的切削液内冷需求，加工过程中高压切削液可以从轴尾接入，直接从加工端的刀具位置喷出，相比外冷方式能更精准地带走切削区域的热量，同时冲掉嵌在刀具排屑槽里的金属切屑，

　　避免切屑刮伤已加工表面。双出线端采用的是标准防水航空接头，接头与主体外壳的连接位置做了防松卡扣结构，设备运行过程中的持续振动不会导致接头松脱，线缆本身选用的是耐油、耐弯折的屏蔽线缆，既能抵御车间里切削液、润滑油的腐蚀，也能屏蔽车间里变频器、伺服电机产生的电磁干扰，保证信号传输的稳定性。在做三维建模的时候，这类组件需要重点校核轴体的动平衡参数，尤其是带螺旋槽的轴段，要保证各个角度的质量分布均匀，不然高速运转时会产生明显的径向跳动，直接影响加工精度，同时安装法兰的端面与轴体轴线的垂直度公差需要控制在0.01mm以内，否则安装后主轴会出现偏摆，长时间运转还会加剧轴承的不均匀磨损。实际选型适配的时候，

　　要注意轴体的伸出长度与设备内部的安装空间边界，避免进给行程到极限位置时，轴端与设备内部的其他结构发生干涉，双出线的线缆弯曲半径要预留足够余量，不能让线缆处于紧绷受力的状态，尤其是随主轴做往复进给运动的区段，要搭配拖链进行规整布线，减少线缆的反复弯折疲劳。这类组件相比普通的一体式主轴，把传感模块集成在主体内部，省去了外部额外安装传感器的空间，整体结构更紧凑，在小型专用加工设备、便携式加工单元的设计里，能有效压缩设备的整体体积，同时减少外部布线的复杂度，降低设备装配时的接线工作量。轴体表面的硬质氧化处理层，能提升轴身的耐磨性能与防锈能力，即使在潮湿的加工环境里长期放置，也不会出现锈蚀卡滞的问题，主体外壳的发黑处理，除了基础的防锈作用，也能减少车间光线在金属表面的反光，方便操作人员观察设备运行状态时不会被反光干扰视线。
