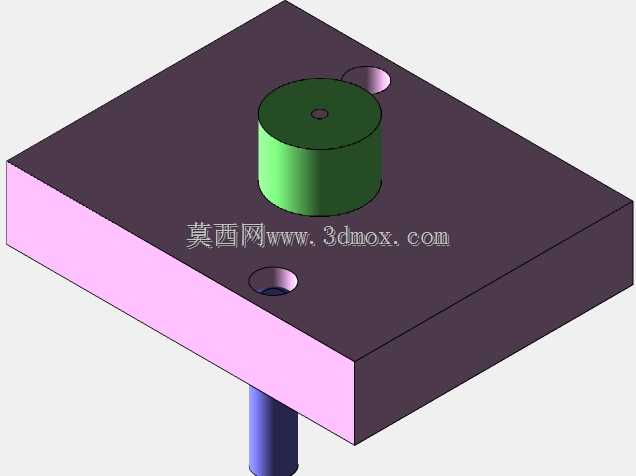

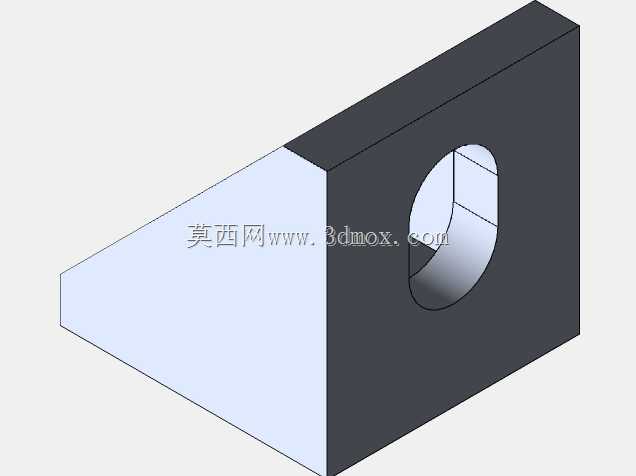

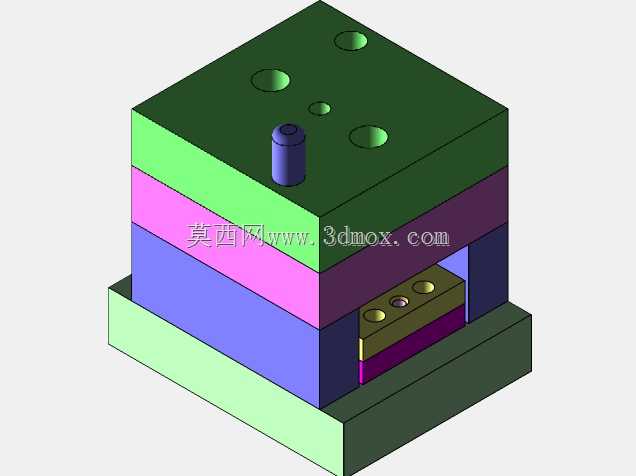

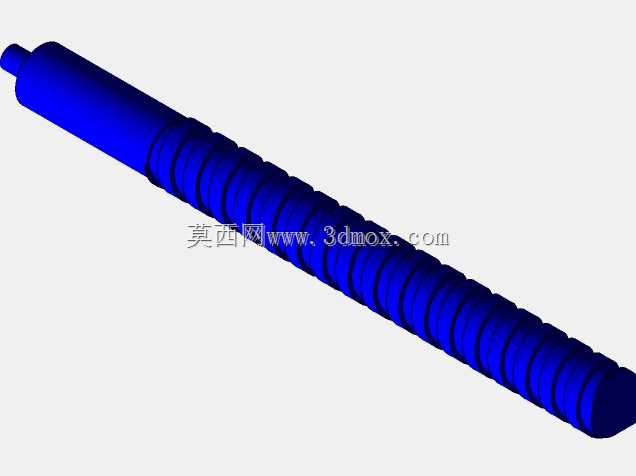

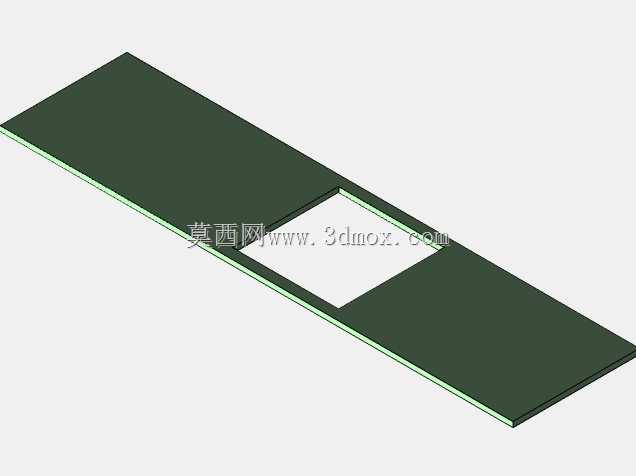

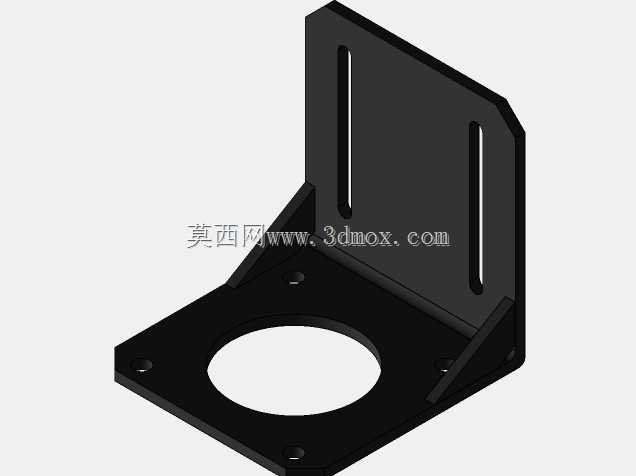

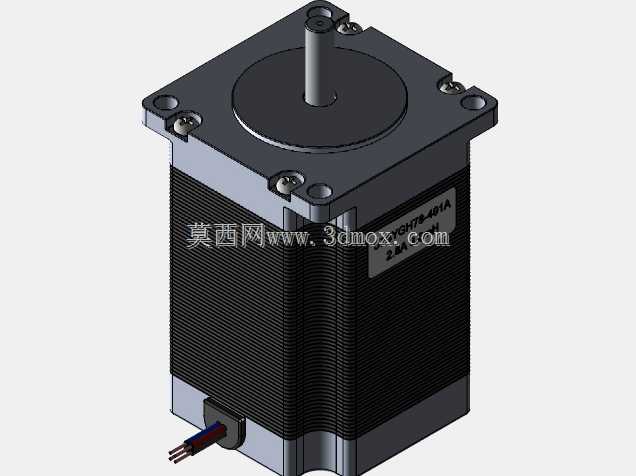

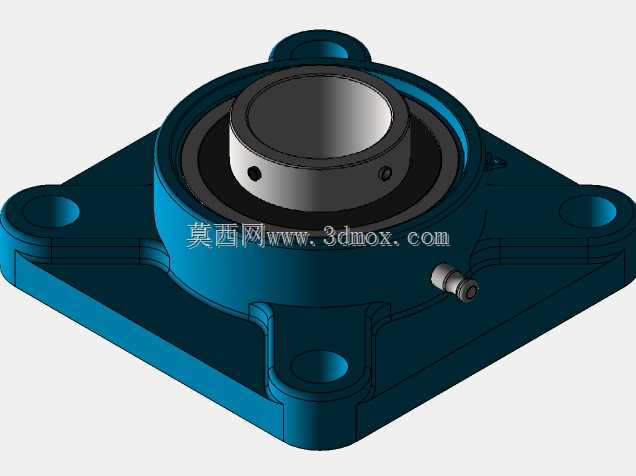

工业注塑成型设备防护柜体结构设计

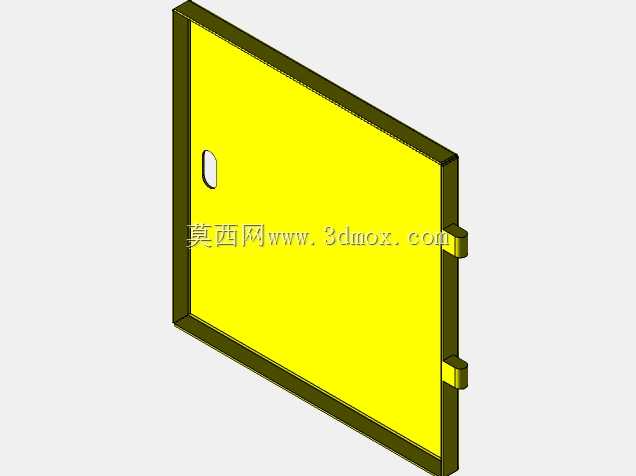

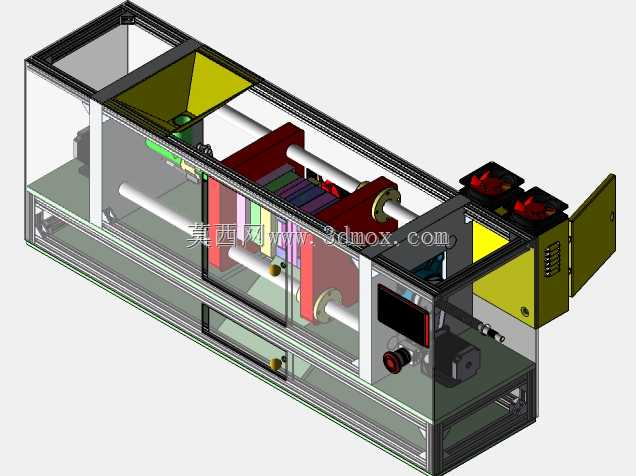

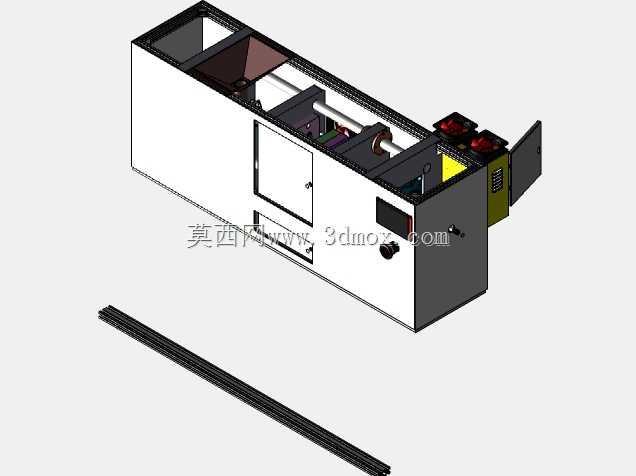

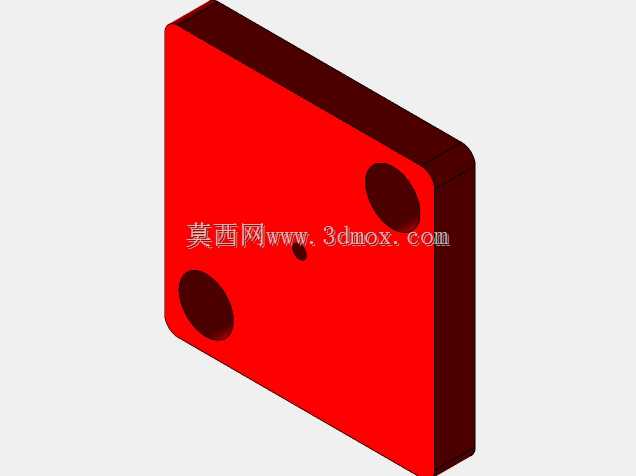

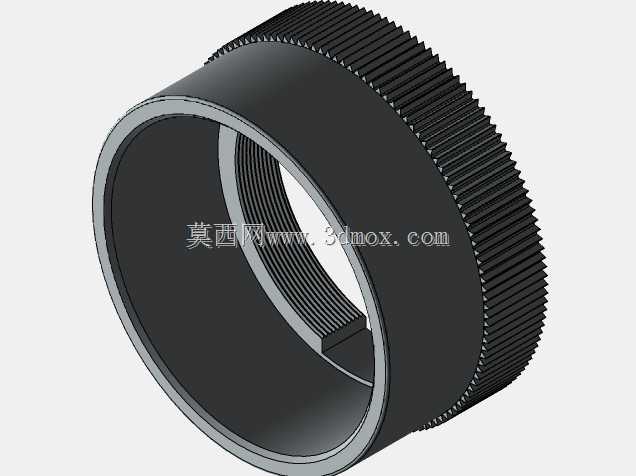

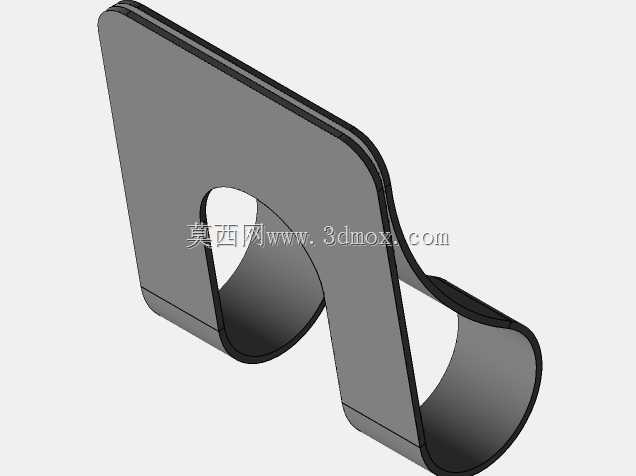

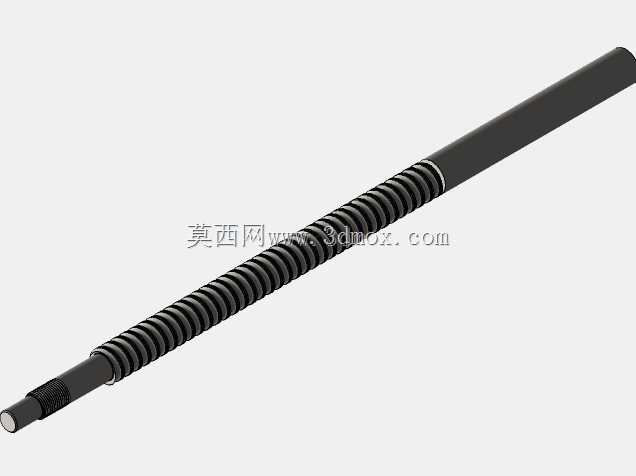

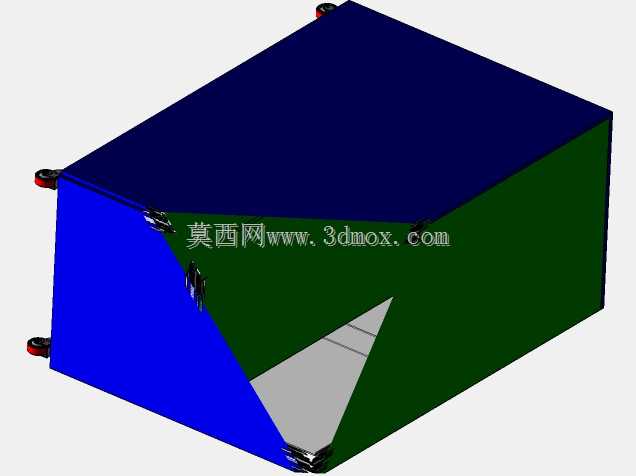

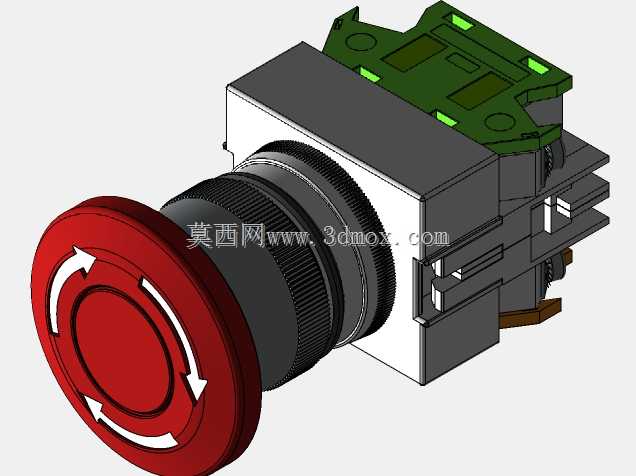

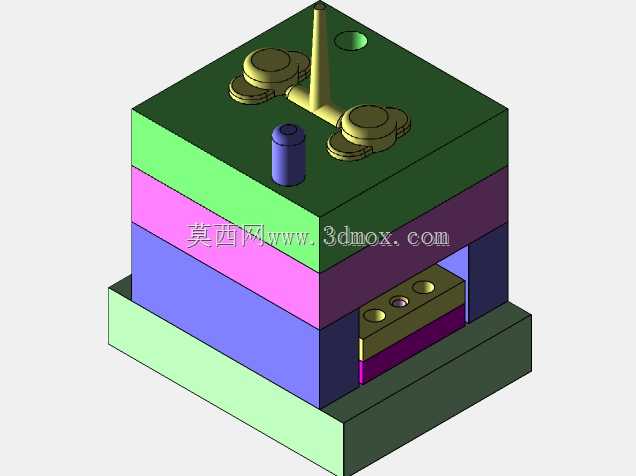

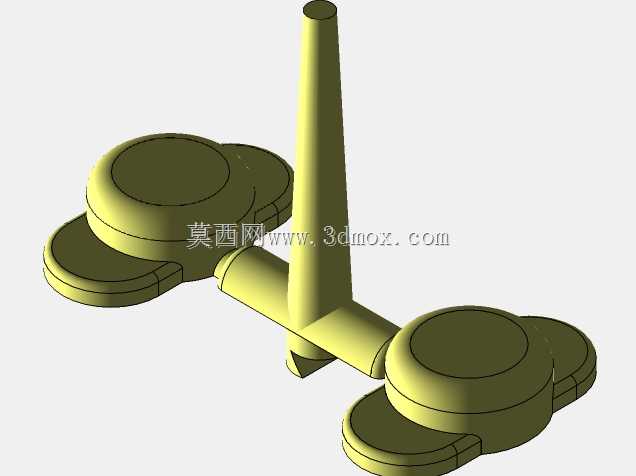

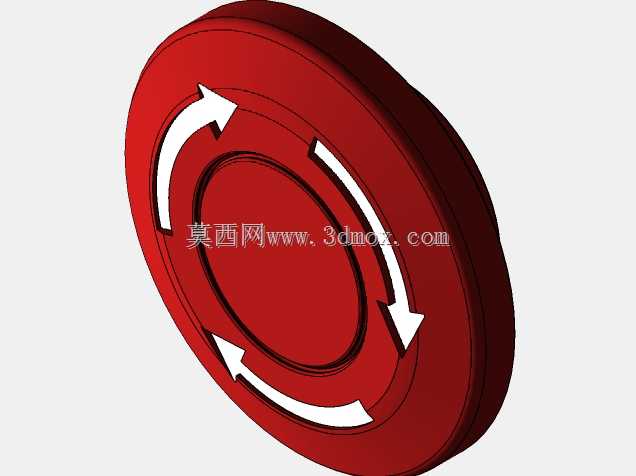

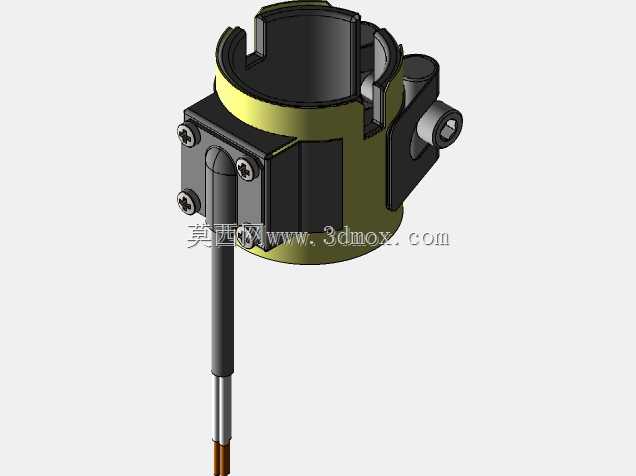

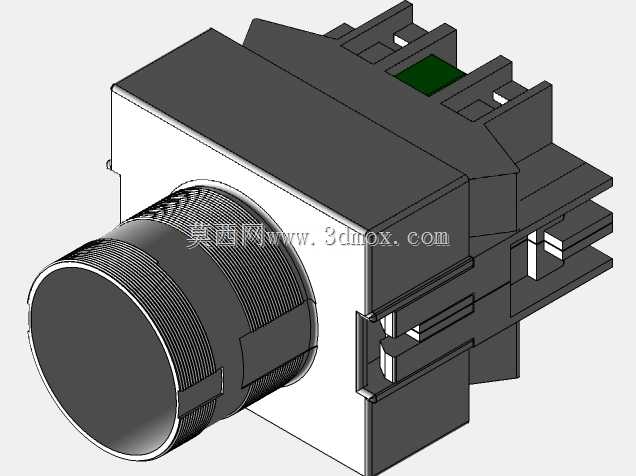

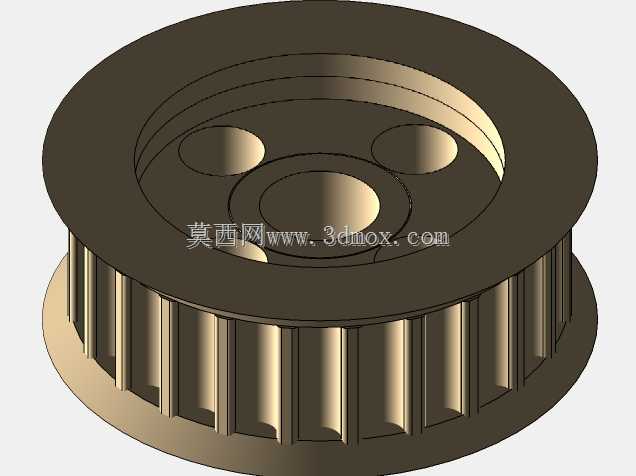

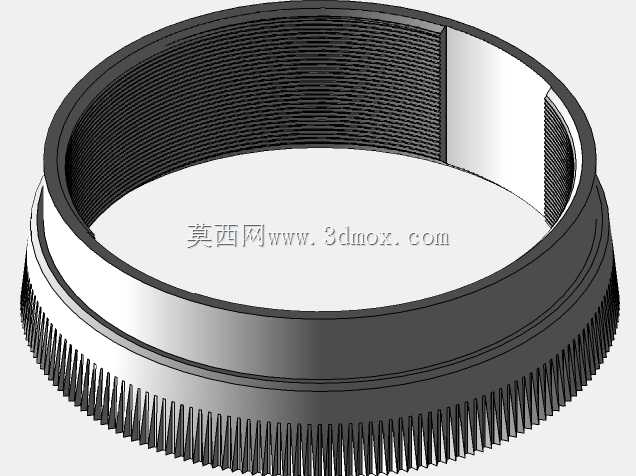

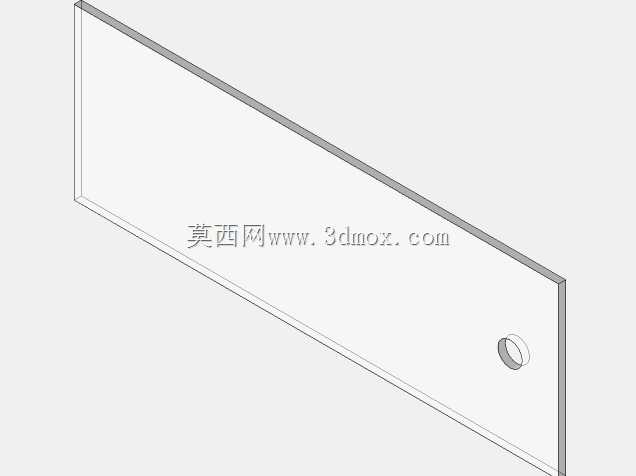

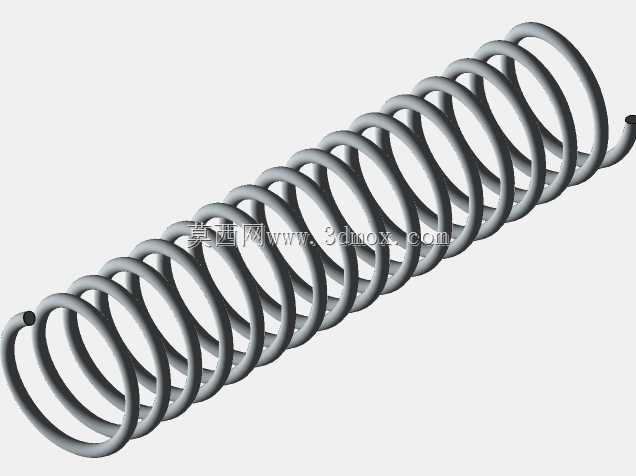

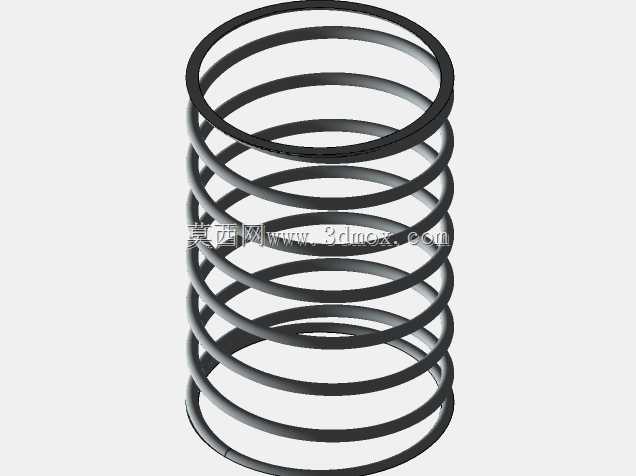

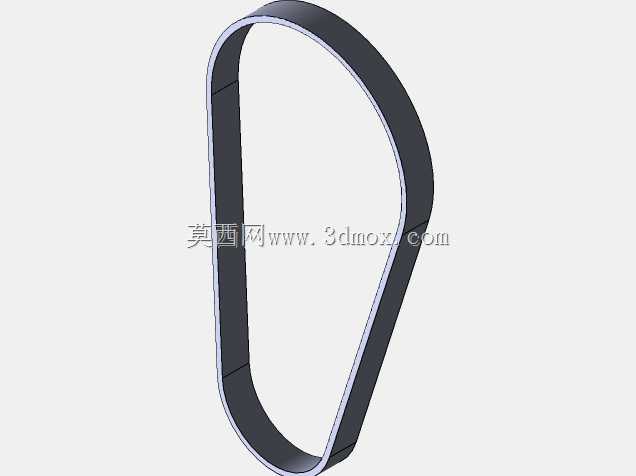

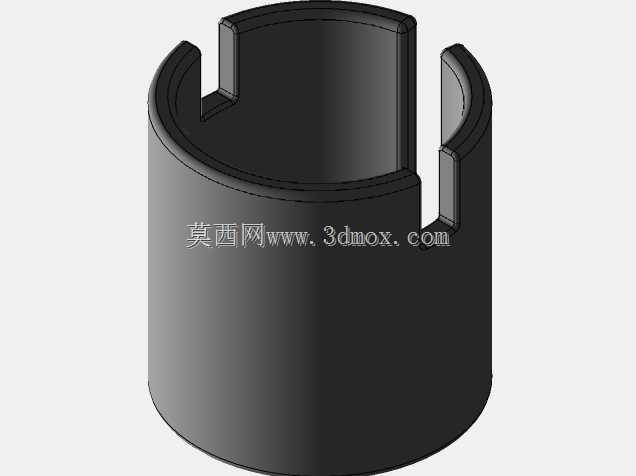

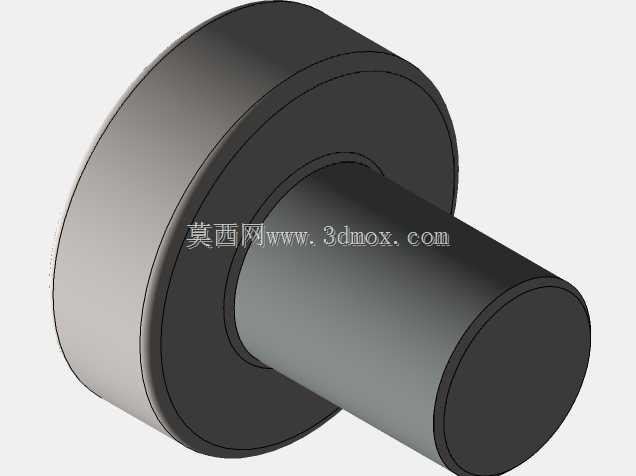

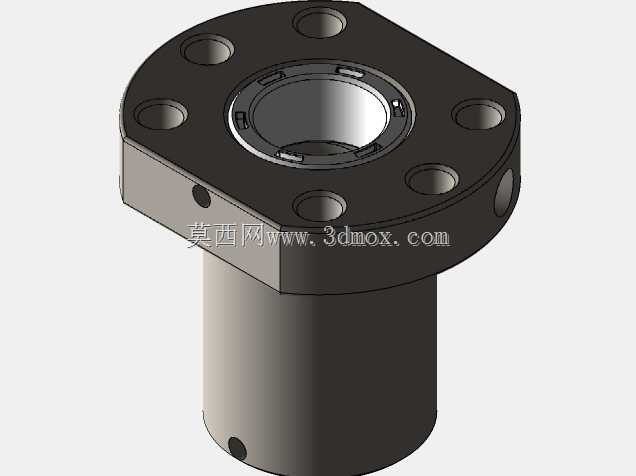

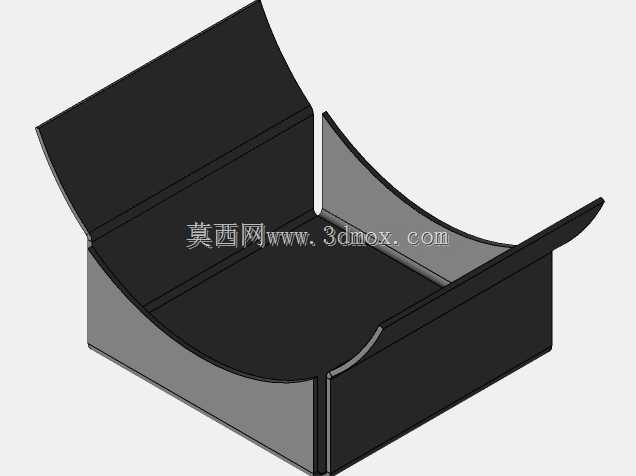

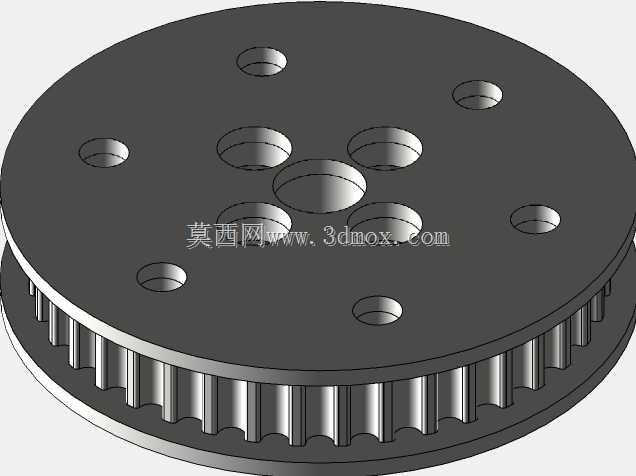

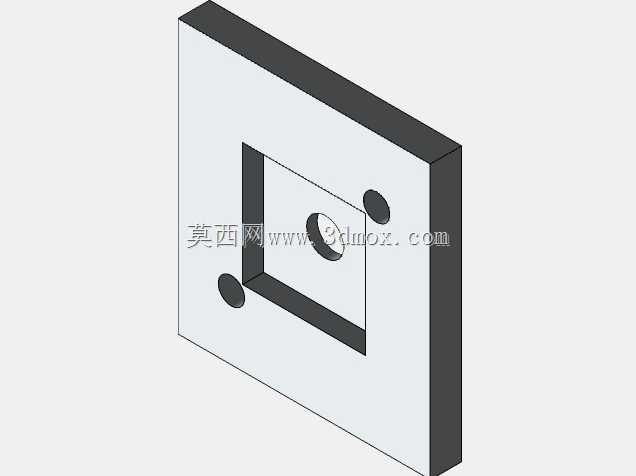

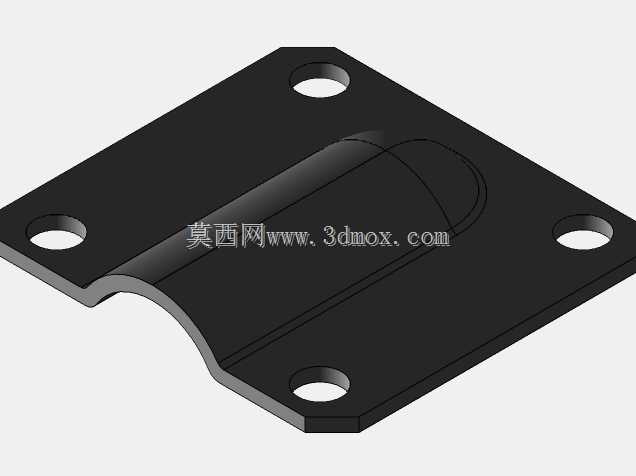

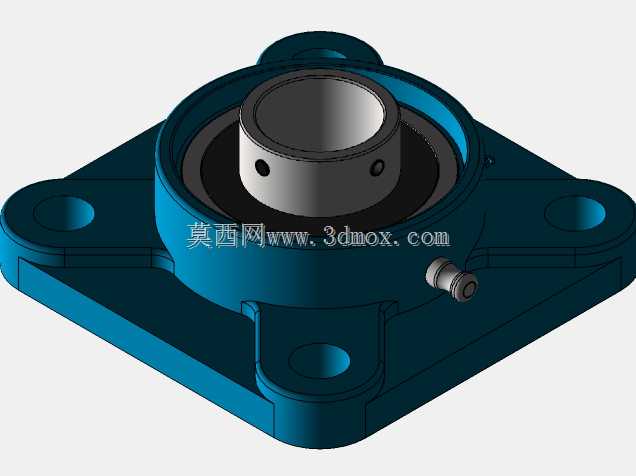

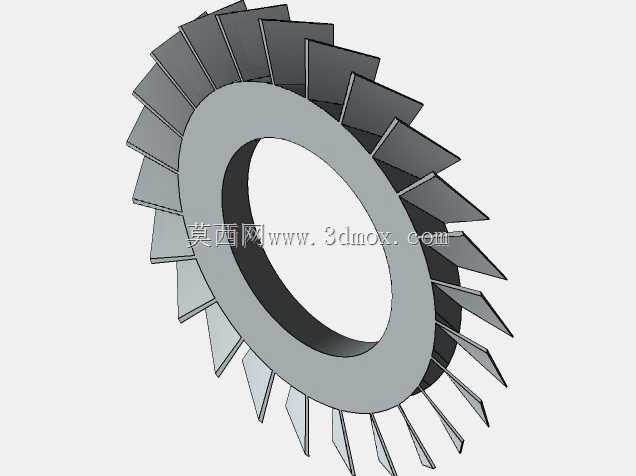

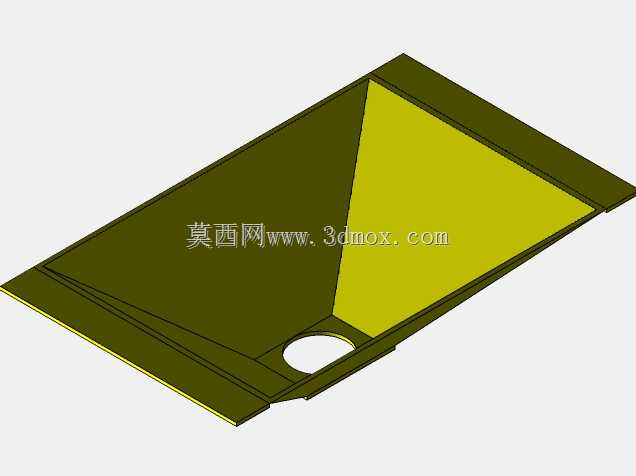

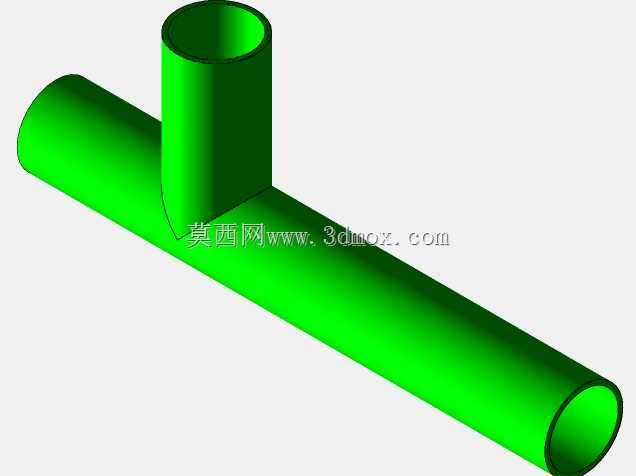

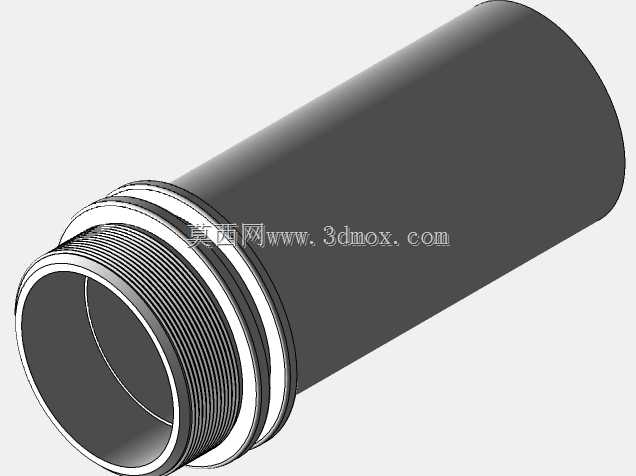

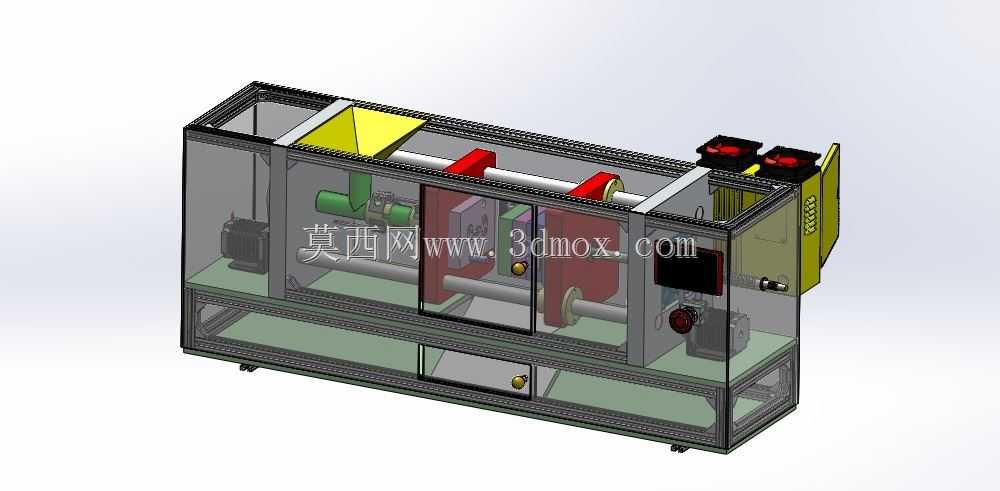

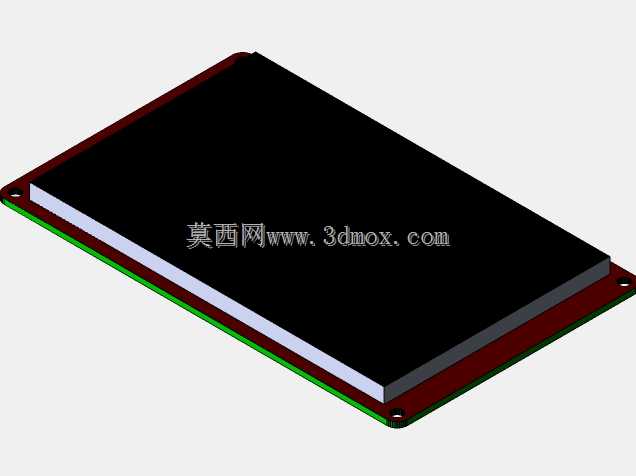

　　这款柜体结构主要面向车间注塑成型工序的配套设备防护需求，在中小型注塑生产单元里，这类柜体承担着容纳温控模块、信号采集单元、执行控制元件的核心作用，日常生产中要抵御车间内的切削液飞溅、塑料粉尘附着，同时兼顾内部元件的散热与日常运维的操作便利性。从结构设计逻辑来看，整体采用框架式钣金拼接思路，主承重边沿用折弯一体成型工艺，减少额外焊接带来的形变误差，柜体正面设置单开式检修门，门体与框架的贴合面预留密封胶条安装槽，关闭后可达到IP54级别的基础防护能力，能够阻挡大部分车间内的浮尘与飞溅液体侵入内部。门体上开设的斜向通风百叶采用向下倾斜的冲压结构，既保证通风通路的有效截面积，又能避免上方滴落的液体顺着百叶流入柜内，

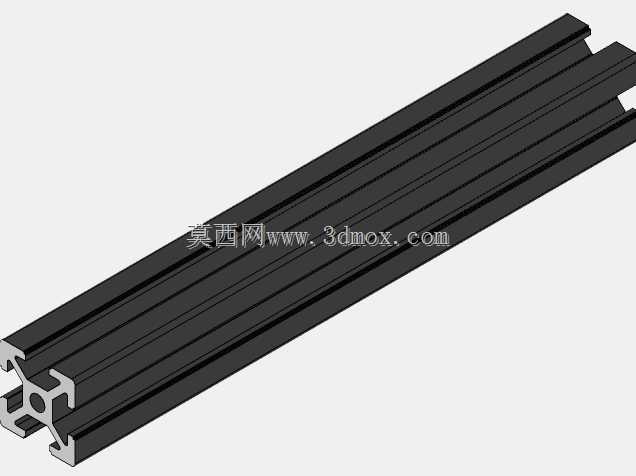

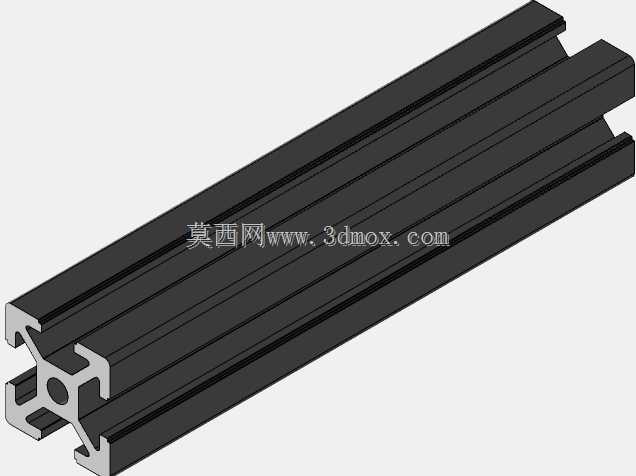

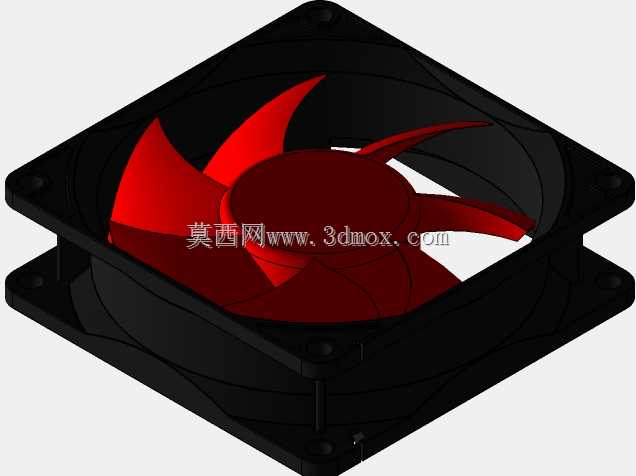

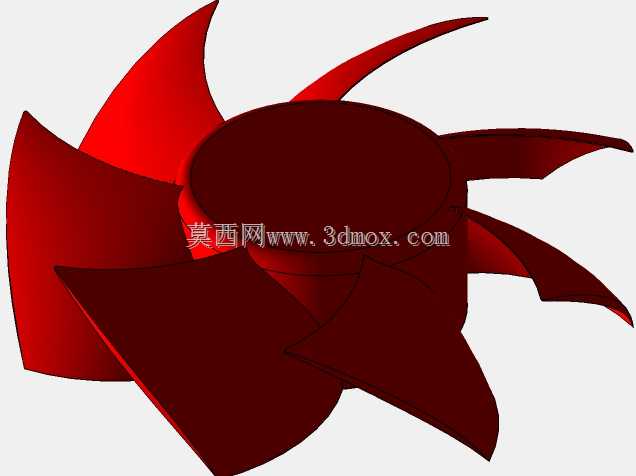

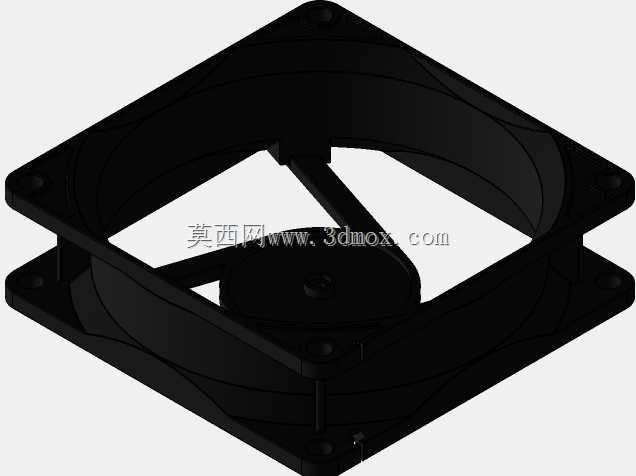

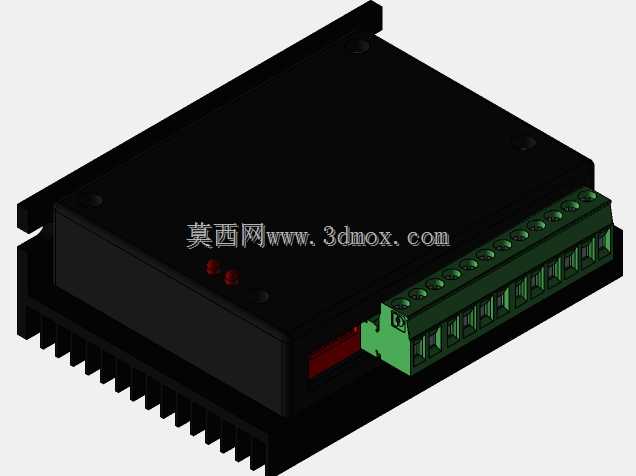

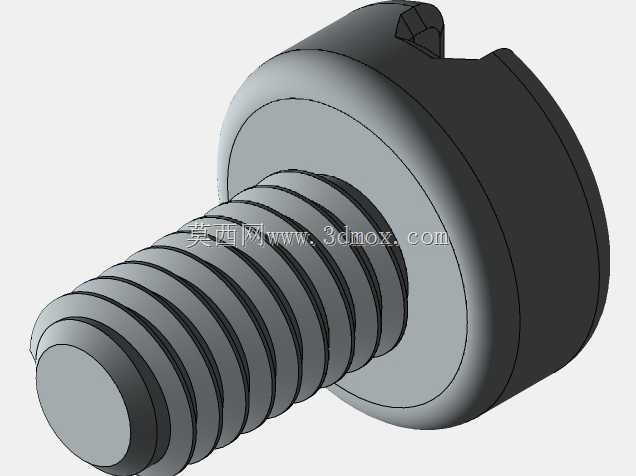

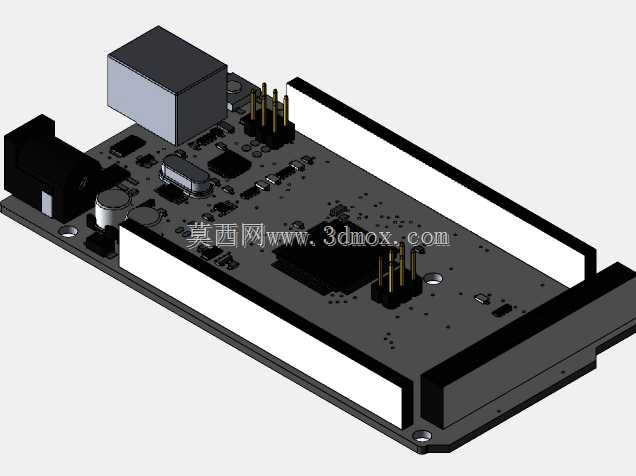

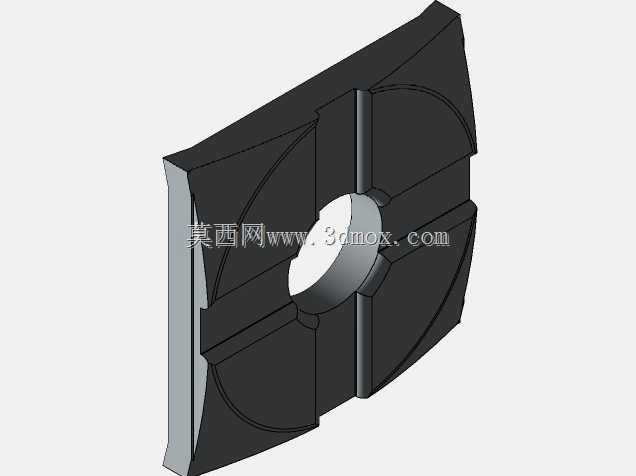

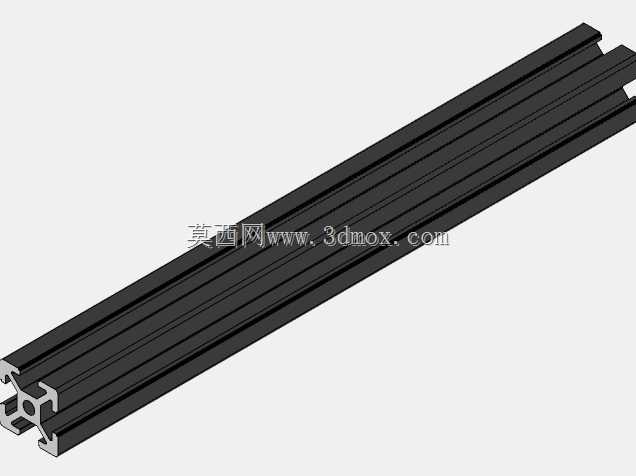

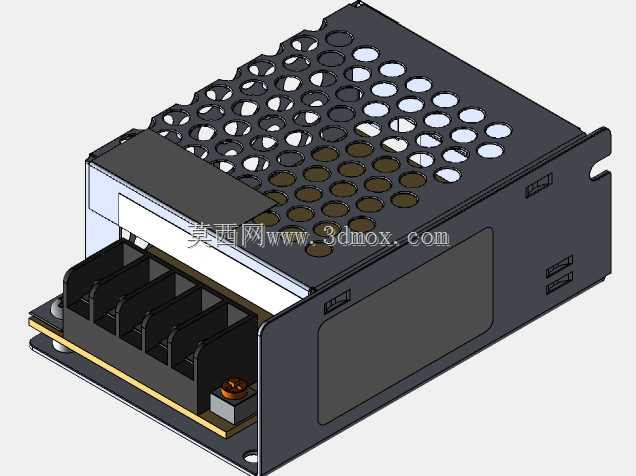

　　百叶内侧预留了防尘滤棉的安装卡位，后期运维时可直接从柜门内侧抽出更换，无需拆解外部结构。柜体侧面设置两组不同规格的通风口，下部的轴流风机安装位采用同心圆加强筋结构，既提升了开孔区域的钣金刚度，避免风机运行时产生共振异响，又能精准匹配常规120mm规格工业轴流风机的安装孔位，上部的多组横向百叶出风口与下部进风形成上下对流风道，可将柜内PLC、继电器等发热元件产生的热量及时带出，在环境温度35摄氏度的车间工况下，柜内温升可控制在12摄氏度以内，满足常规工业电气元件的工作温度要求。从安装边界来看，柜体整体采用壁挂与落地两用的结构设计，背部预留四个M8规格的壁挂安装孔，孔位间距遵循标准电气柜安装尺寸规范，可直接固定在车间墙面的型材立柱上，

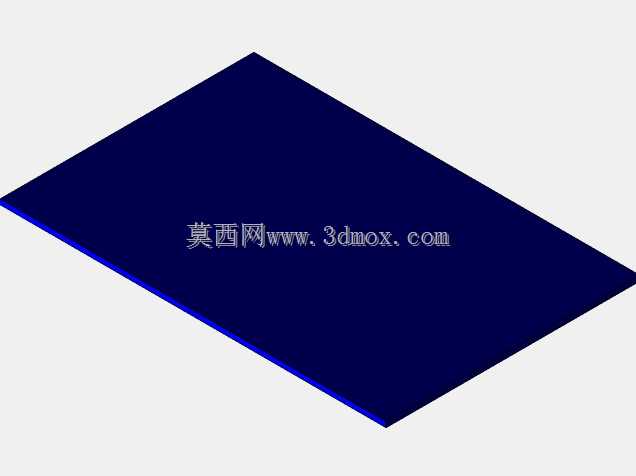

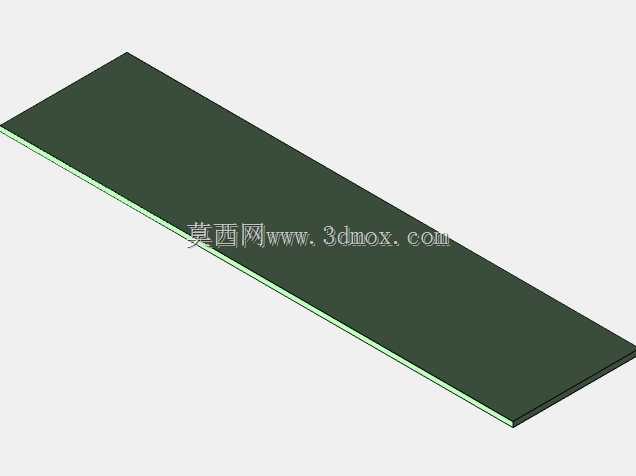

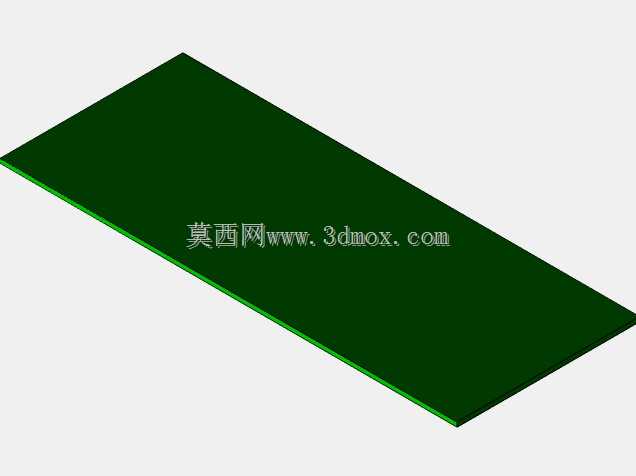

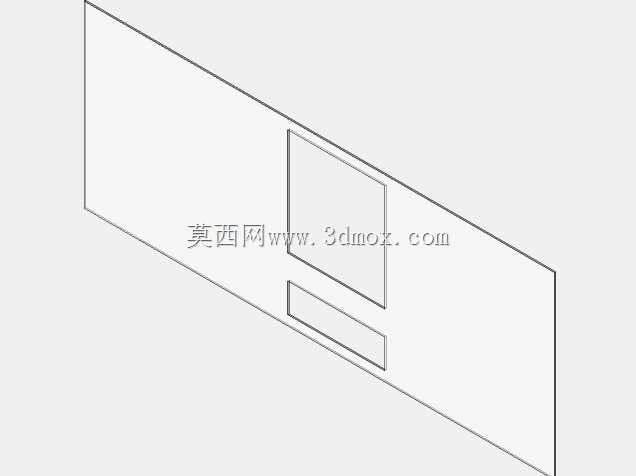

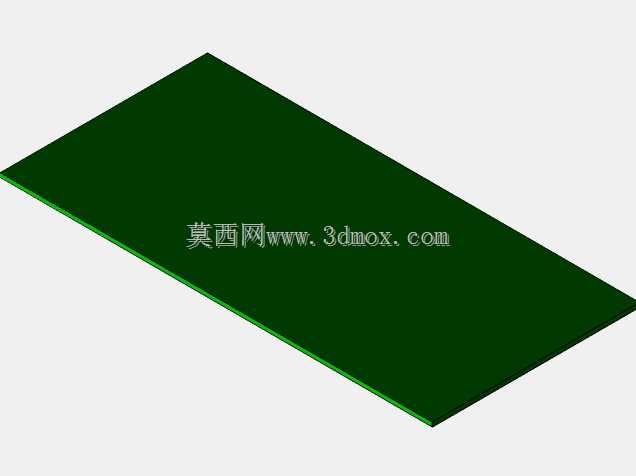

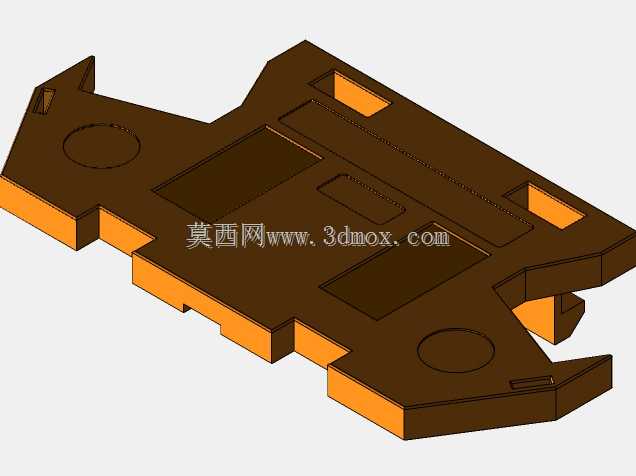

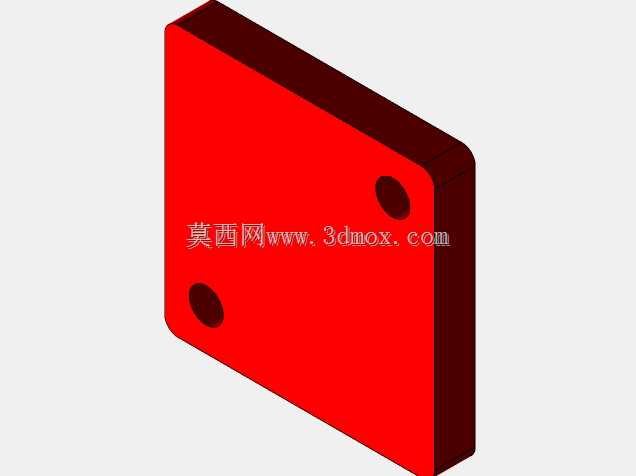

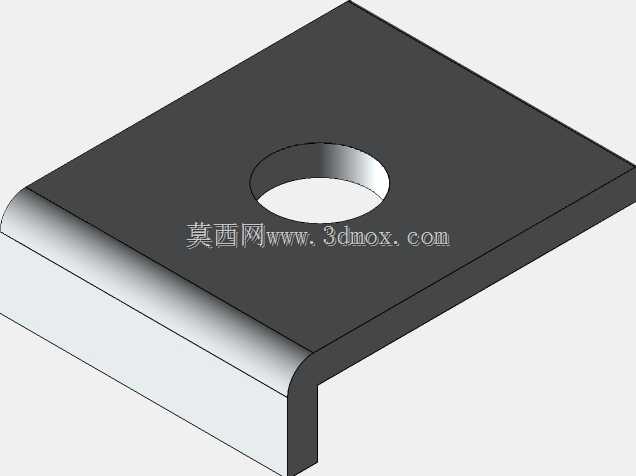

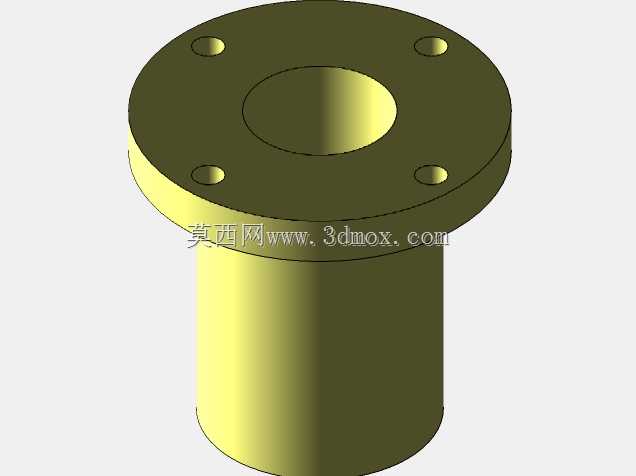

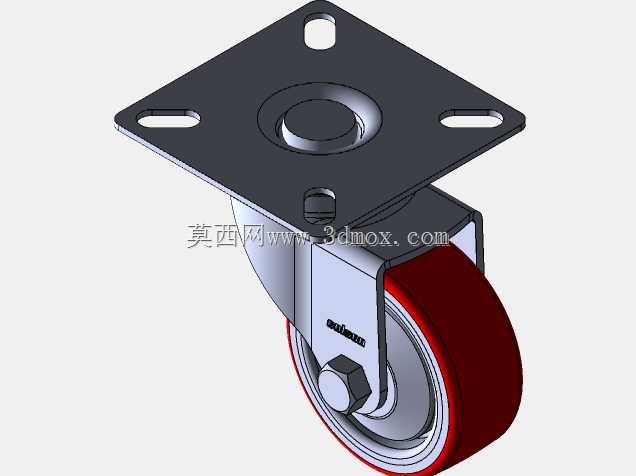

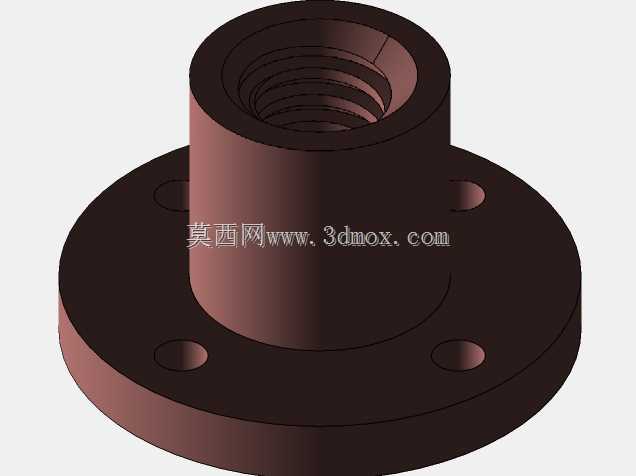

　　底部设置四个可调节支撑脚的安装螺纹孔，落地放置时可通过调节支撑脚高度适应不平整的车间地面，调节行程可达20mm，保证柜体放置水平。柜体内部预留了两层安装板的固定导轨，安装板采用镀锌钢板材质，可根据实际搭载的元件尺寸调整层间距，导轨上每隔25mm设置一个定位孔，方便不同规格的电气元件通过导轨卡扣或者螺丝直接固定，无需额外打孔。柜门与框架之间采用隐藏式合页连接，合页的调节余量可覆盖1.5mm以内的安装误差，保证柜门关闭后四周缝隙均匀，门锁采用工业常用的三角锁结构，配套通用的运维钥匙，避免车间内不同设备钥匙混用带来的管理麻烦。在细节设计上，柜体所有外露的钣金边缘都做了压边钝化处理，没有尖锐的毛刺棱角，避免运维人员操作时被划伤，

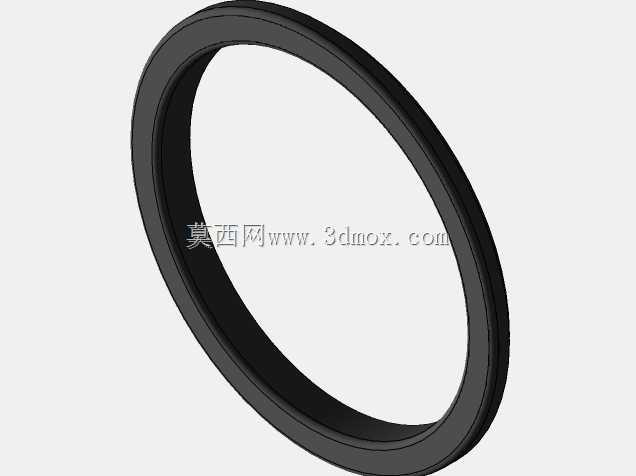

　　柜体表面采用橄榄绿与亮黄的双色喷涂设计，黄色区域集中在柜门操作面与通风口周边，符合车间设备的安全色识别规范，操作人员在较远位置就能快速识别到柜体的操作区域与通风位置，避免搬运物料时遮挡通风口或者碰撞柜门。考虑到注塑车间内偶尔会有原料颗粒飞溅的情况，柜体的门板厚度采用1.5mm冷轧钢板，主框架厚度采用2.0mm冷轧钢板，整体抗冲击能力可承受1kg物体从0.5m高度坠落的冲击而不产生永久形变，能够满足车间复杂工况下的长期使用需求。内部走线方面，柜体两侧预留了走线槽的安装位，强电与弱电走线槽分侧布置，间距保持在50mm以上，避免强电信号对弱电控制信号产生干扰，柜体底部开设三个直径50mm的走线孔，孔位配套橡胶护圈，线缆穿入后可通过护圈密封，既防止粉尘从走线孔进入柜内，又能避免线缆外皮被钣金开孔边缘割破。
