多工位转盘式通讯端子自动组装设备

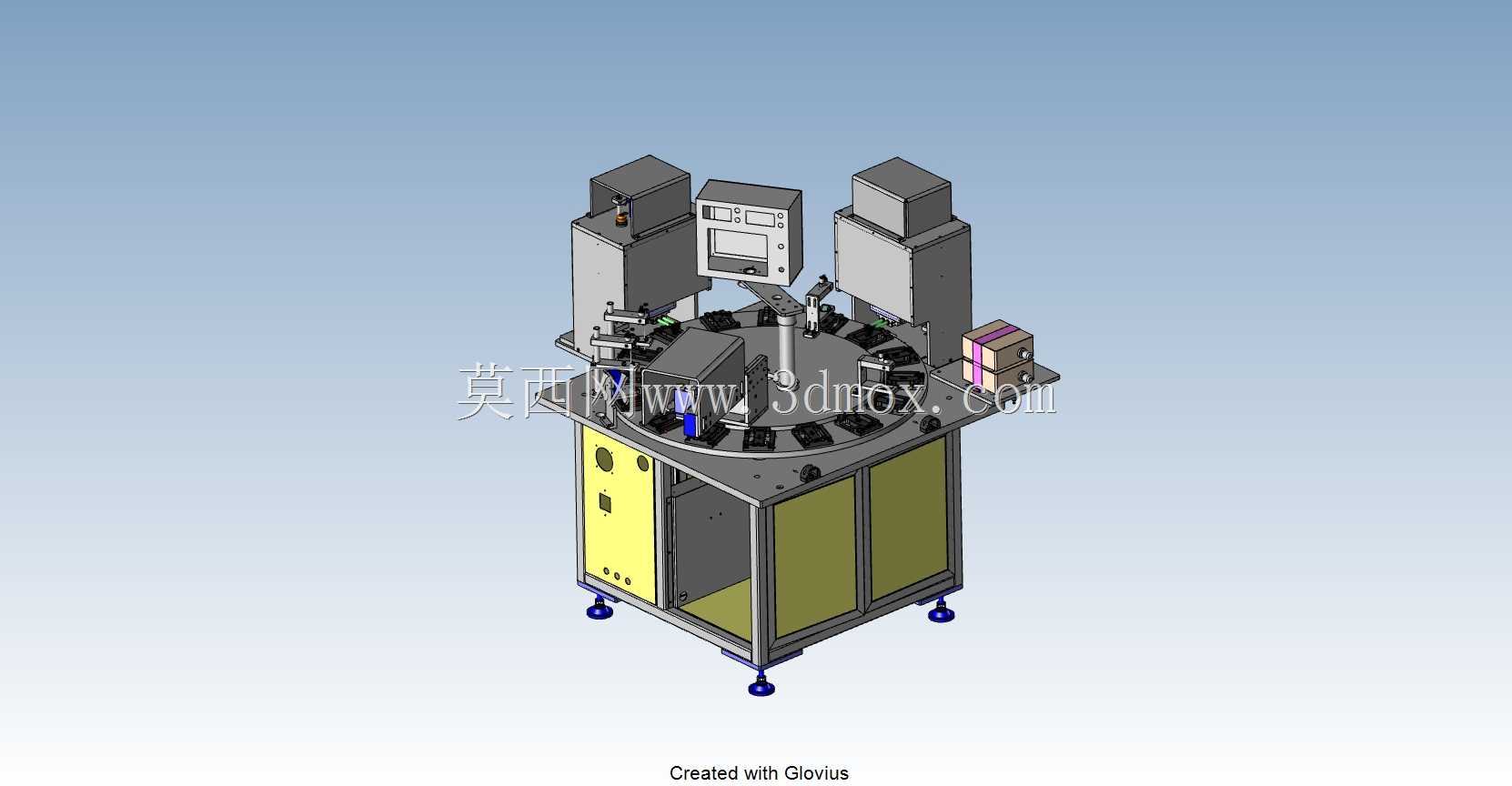

　　这款多工位转盘式组装设备，主要面向通讯类小型五金端子、塑料基座类零件的自动化装配工序，在3C通讯零部件制造车间的组装工段应用十分广泛，可替代传统人工单工位逐次装配的作业模式，适配小尺寸通讯接插件、接线端子组件的批量组装需求，能覆盖端子插装、压合、检测、下料等多道连续工序，适配年产量百万级以上的通讯零部件生产节拍。设备核心采用间歇式凸轮分割器驱动的多工位转盘作为载具输送核心，转盘圆周均匀分布8套工件定位治具，每个治具可精准定位通讯端子的塑料基座与五金插针组件，分割器的重复定位精度可控制在±0.02mm范围内，完全满足通讯类零件装配的同轴度、位置度公差要求。转盘周边围绕布置多个功能工位，分别对应人工上料基座、端子自动送料插装、

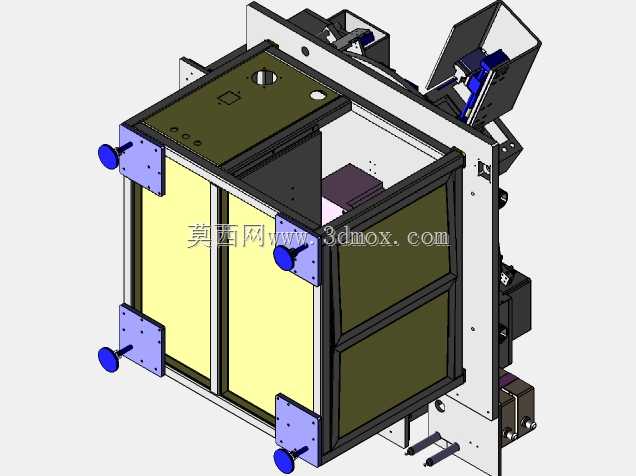

　　端子压接整形、装配精度视觉检测、不良品剔除、合格品自动下料等工序，各工位的动作时序通过PLC程序联动控制，工位间动作无干涉等待，单工位作业节拍可压缩至1.5秒以内，整线综合产能可达每小时2000件以上，相比人工作业效率提升4倍以上，同时可避免人工装配带来的端子插歪、压装不到位、漏装等质量问题。从结构设计思路来看，设备采用方通焊接机架作为整体承载基础，机架底部配置可调式脚杯与万向脚轮，既可以在车间地面调平固定，也方便短距离移位调整工位布局；机架下部为电气安装腔与气动元件安装区，将电磁阀组、电源模块、PLC控制器等元件封闭在腔体内，避免车间粉尘、切削液飞溅损坏电气元件，腔体门板采用快拆式铰链结构，方便日常维护检修；机架上部为作业区，

　　外围配置透明亚克力安全防护门，防护门配备安全联锁开关，一旦防护门被意外打开，设备会立即停止转盘转动与各工位动作，保障操作人员安全。设备的上料单元采用振动盘直振送料结构，针对细小的通讯五金端子，振动盘内壁做了特氟龙涂层处理，避免端子送料过程中卡料、刮伤镀层，直振轨道末端配置分料机构，可将连续送料的端子逐个分离，精准送入插装工位的取料位；压装工位采用伺服电缸作为压装动力，相比传统气缸压装，可实时反馈压装力与压装位移数据，压装力控制精度可达±1N，压装位移精度可达±0.01mm，可有效避免端子过压压裂塑料基座、压装不到位导致的接触不良问题，压装数据可同步存储，满足通讯零部件生产的质量追溯要求。视觉检测工位配置高清工业相机与环形光源，

　　可对装配完成的端子组件进行插针高度、插针歪斜度、基座缺料等项目检测，检测数据实时反馈给控制系统，不良品到达剔除工位时会被自动吹入不良品收集盒，合格品则顺着下料滑道流入成品周转箱。从安装边界尺寸来看，设备整体占地为直径1200mm的圆形作业范围，加上周边安全防护门的开门空间，整体安装所需预留尺寸约为1800mm×1800mm的正方形区域，设备总高度约1700mm，可适配大部分车间标准层高的生产线布局，设备顶部预留了吊装孔，方便设备进场时的吊装移位；气路接口位于设备后侧下部，接入0.5-0.7MPa的压缩空气即可满足所有气动元件的动力需求，电源接入220V单相交流电即可运行，无需额外配置380V工业电源，适配大部分中小型通讯零部件加工厂的车间配电条件。转盘治具采用快换式设计，更换不同规格的通讯端子产品时，仅需更换对应治具与调整压装工位的参数，换型时间可控制在30分钟以内，可适配多品种小批量的通讯零件生产需求，设备的操作面板采用悬臂式安装，可根据操作人员的站立位置调整面板角度，面板上配置触摸屏与实体操作按钮，可直接在触摸屏上调整各工位的动作参数、查看生产计数、故障报警信息，操作人员无需复杂培训即可上手操作。
