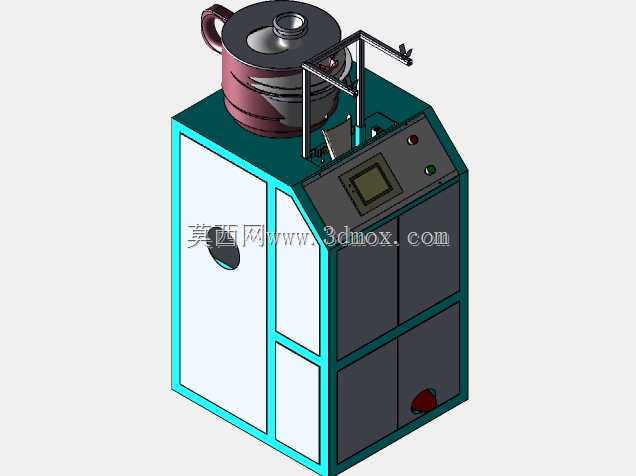

立式带储料容器的小型封装作业设备结构

　　这套设备的三维结构设计，面向小批量散料、颗粒类物料的定量封装作业场景，常见于小型食品加工门店、农资分装点、日化小样分装车间这类场地有限、单批次封装量不大的生产场景，不需要配套长距离输送产线，单机即可完成从储料、计量到出料封装的全流程动作，适配单人操作的作业模式，降低小批量分装场景的设备投入成本。设备整体采用立式方箱机架作为承载主体，底部设置可调节支撑脚，能够适配车间地面不平整的安装场景，安装时仅需要预留单台设备周边0.8米以上的操作与维护空间即可，不需要额外做地基固定，整机重心集中在下部柜体区域，上部放置储料容器后整体稳定性充足，作业过程中不会因为机构动作产生明显晃动。上部的储料容器采用带侧把手的圆桶结构，顶部设置大口径加料口，

　　方便操作人员直接倾倒物料，容器底部做锥面收口设计，能够引导物料依靠自重流向出料位置，避免物料在容器内部搭桥、残留，容器与下部机架的连接位置设置快拆锁紧结构，需要更换物料品类或者清理容器时，不需要额外工具即可快速拆下容器完成清洁，避免不同物料交叉污染。储料容器旁侧设置的悬臂式导料机构，能够将计量完成的物料精准导入下方的包装袋或者包装容器内，悬臂的伸出长度与倾斜角度在设计时预留了调节余量，可适配不同高度、不同口径的包装载体，机构末端设置防滴漏挡片，在单次出料完成后自动闭合，避免残留物料滴落污染设备台面或者已完成封装的产品。设备正面的操作区域做斜切面设计，嵌入式安装触控显示屏与控制按钮，操作人员站立作业时视线刚好与屏幕平齐，

　　不需要弯腰或者抬手即可完成参数设置与启停操作，按钮区域旁设置状态指示灯，能够直观显示设备运行、故障、待机三种状态，方便操作人员快速判断设备工况。下部柜体采用分舱式设计，上半部分舱室用来安装计量控制模块、电气控制元件，舱门设置密封胶条，避免粉尘进入舱内影响电气元件寿命，下半部分舱室可用来存放备用包装袋、封装工具或者小型配件，提升设备周边的空间利用率，柜体侧面设置内嵌式把手，方便短距离移位时抓握施力，柜体下部靠近操作位的位置设置脚踏开关接口，可根据作业需求切换手动按钮控制或者脚踏控制模式，提升连续作业时的操作效率。设计过程中针对设备的维护便利性做了多处优化，所有电气线路均沿机架内部的线槽排布，外部看不到明线，

　　既避免线路被物料污染或者剐蹭破损，也方便后期检修时梳理线路；计量机构的易损件均采用快装结构，更换时不需要拆解整个机架，仅需打开对应舱门即可完成更换作业；储料容器与物料接触的部分全部采用圆弧过渡设计，没有清洁死角，能够满足食品、农资类物料分装的卫生要求。设备的出料计量精度控制在±1%以内，针对流动性较好的颗粒类物料适配性最佳，也可通过更换计量组件适配粉状物料的分装需求，单小时产能可根据封装规格调整，小规格封装时单小时产能可达300-500包，能够满足小型生产场景的产能需求，不需要额外配置辅助人员，单人即可完成上料、套袋、取件的全流程操作。
