瓶盖打码分拣一体化生产线结构

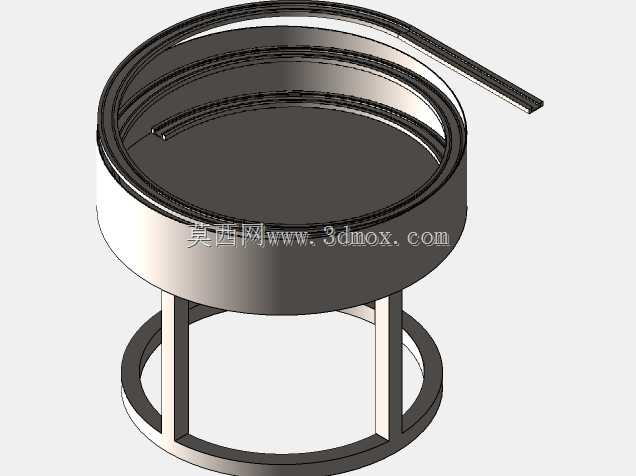

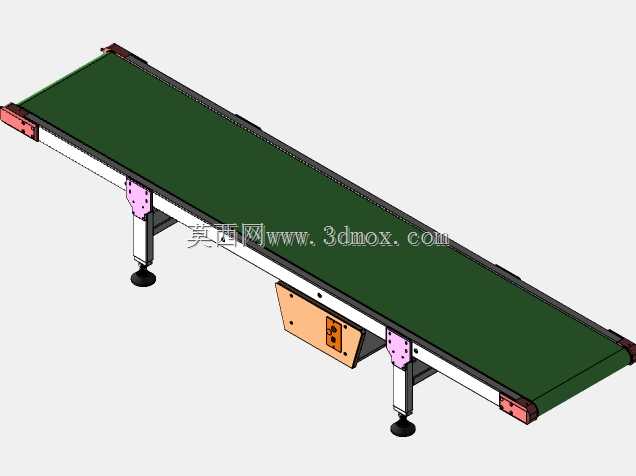

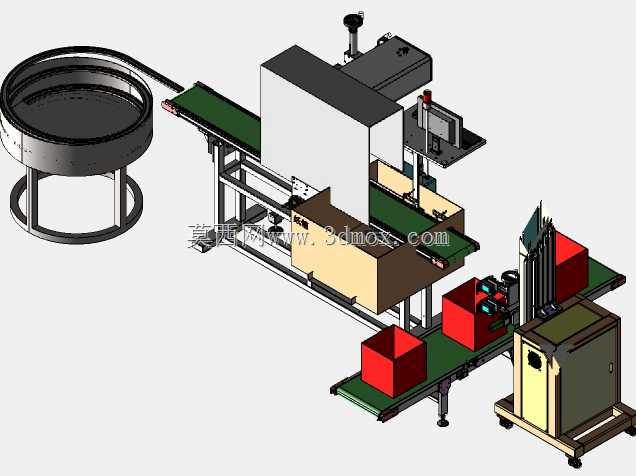

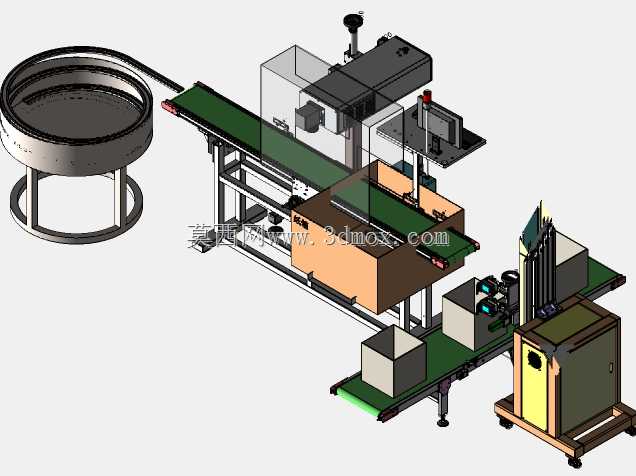

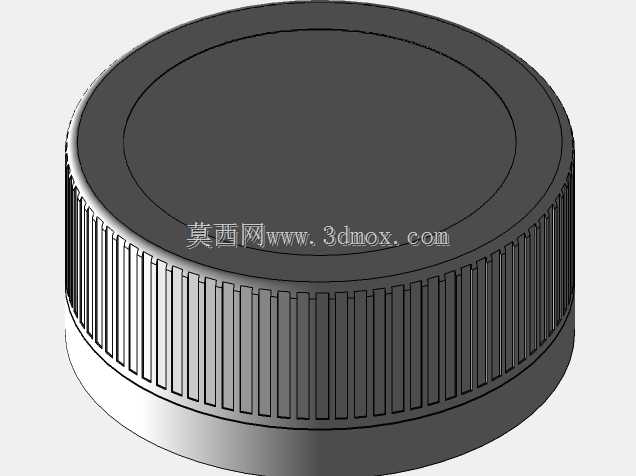

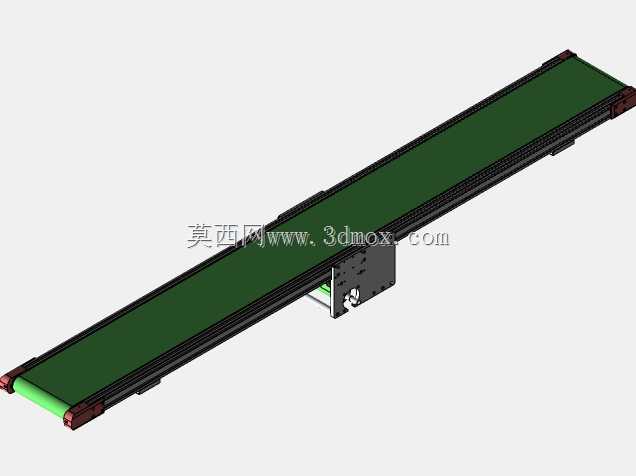

　　这套产线结构主要面向瓶装产品生产后端的标识赋码与不合格品剔除环节，适配食品、日化、医药等行业的瓶装包装工序，可直接对接前段灌装旋盖设备的出料端，完成瓶盖表面标识打刻、信息核验、不良品分流的全流程自动化作业，无需人工介入单工位操作。从布局逻辑来看，整套设备采用直线式输送为主干，左端配置振动盘理料机构，针对散乱来料的瓶盖进行定向排序，通过螺旋轨道将姿态统一的瓶盖逐个输送至主输送皮带的工装位，避免卡料、叠料问题，振动盘的出料轨道设置了挡料分料结构，可匹配主输送线的节拍实现单料逐个供给，不会出现多料拥堵的情况。主输送段采用绿色PVC防滑皮带，两侧配置可调式导向护栏，护栏采用铝型材支架安装，可根据瓶盖直径快速调整间距，

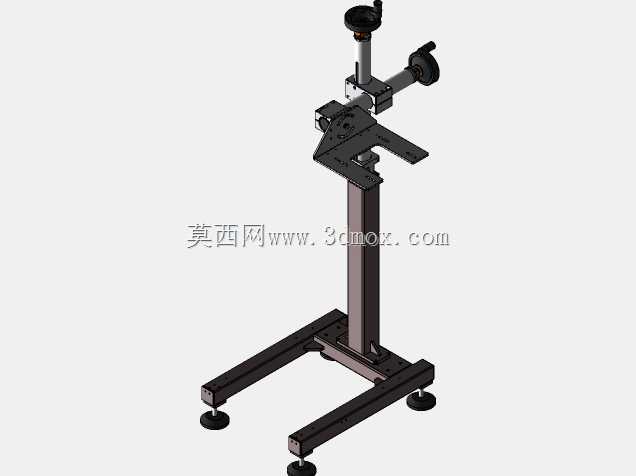

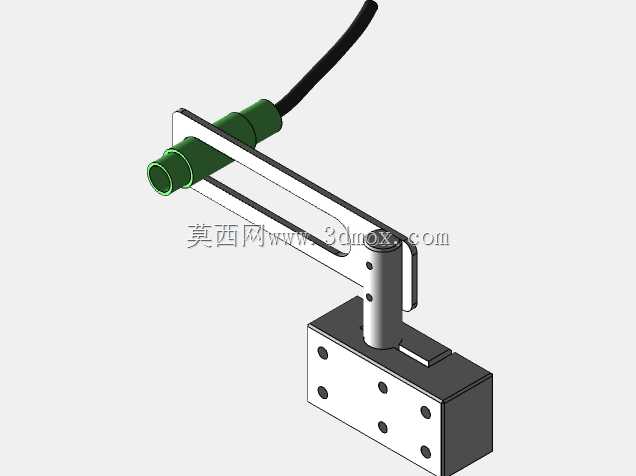

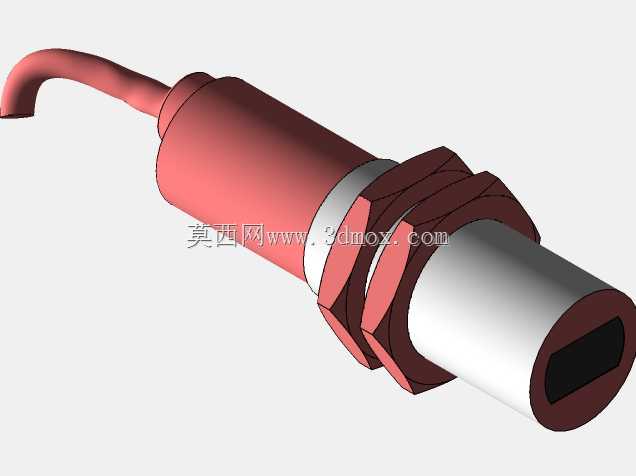

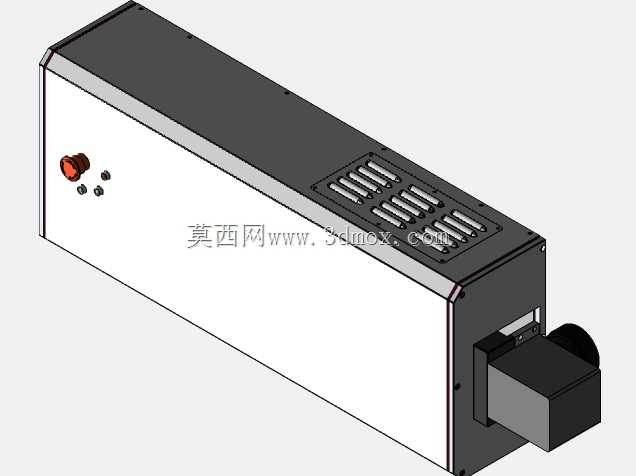

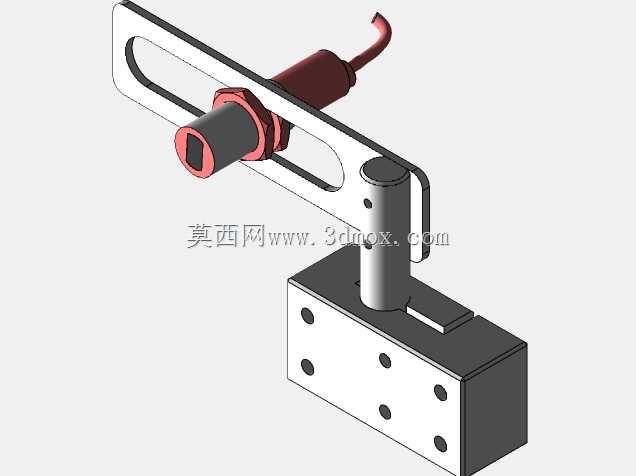

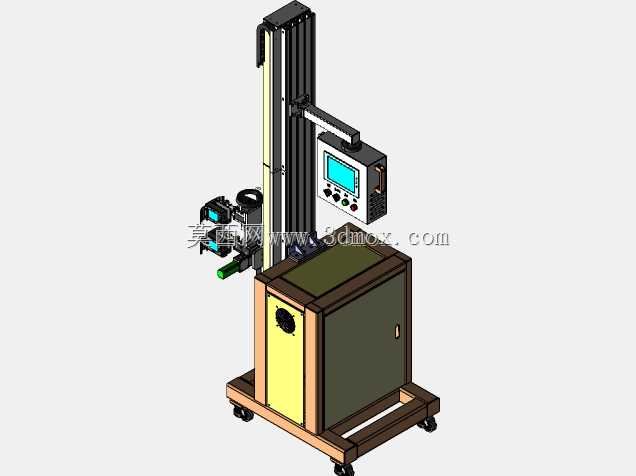

　　适配不同规格的瓶盖输送需求，皮带下方设置多组支撑托板，避免长距离输送出现皮带下凹导致的物料偏移。打码工位设置在输送线中段上方，采用立式安装架固定打标机头，安装架预留了前后、上下、左右三个维度的调节行程，可根据瓶盖高度、打码位置要求快速调整机头作业位置，打码工位旁配置了光电检测传感器，当瓶盖输送至打码位置时触发打标动作，保证打码位置的一致性，避免漏打、偏打问题。打码工位后段集成视觉检测工位，通过支架固定工业相机与环形光源，对打码完成的瓶盖进行图像采集，识别打码内容是否清晰、是否存在错码、漏码问题，检测信号直接对接后端的分拣剔除机构。分拣剔除机构采用气动拨杆结构，当视觉系统识别到不良品时，触发对应位置的气缸动作，

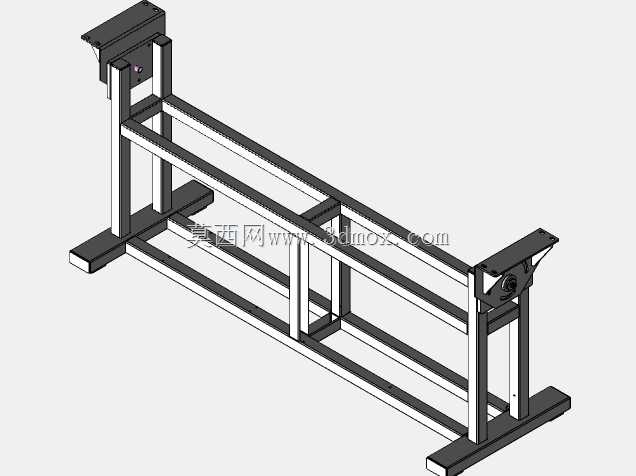

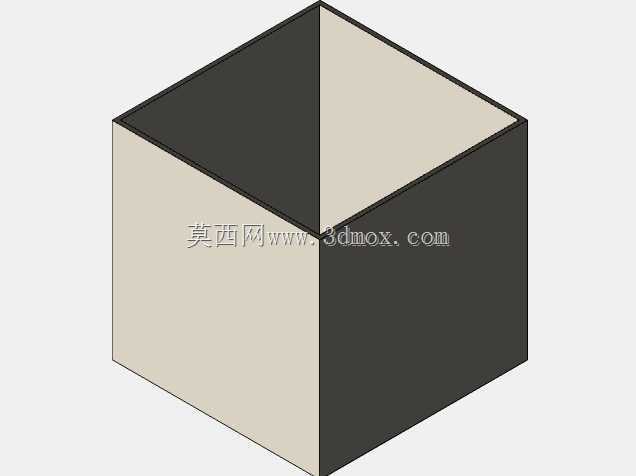

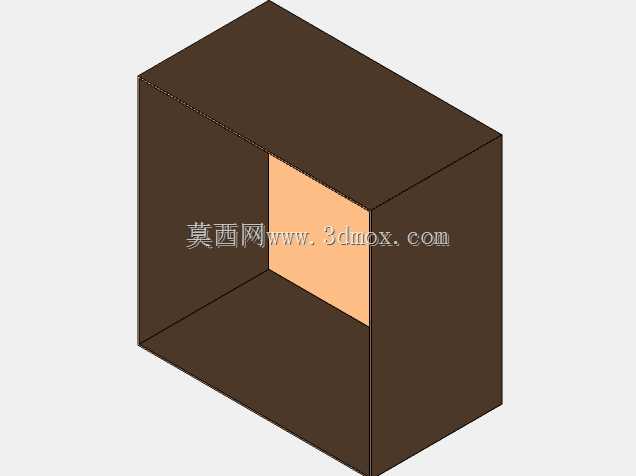

　　将不良品从主输送线拨入侧边的不良品收集箱，合格品则继续沿主输送线输送至末端的收料工位，末端收料位置可直接对接装箱设备或者周转箱，实现工序的连贯衔接。整套设备的机架全部采用工业铝型材拼装搭建，无需焊接作业，各工位模块可根据实际厂房空间进行位置微调，底部配置可调式脚杯与脚轮，既可以保证设备运行时的稳定性，也方便产线布局调整时的移位。从安装边界来看，整套设备的长度方向预留了振动盘上料端的操作空间，以及末端收料端的对接空间，宽度方向两侧预留了至少500mm的维护通道，方便操作人员对打码头、相机镜头进行清洁调试，也方便对皮带张紧度、气缸行程进行日常调整。气路走线全部采用线槽内置布置，沿机架型材的槽道排布，避免外露管线被物料剐蹭，

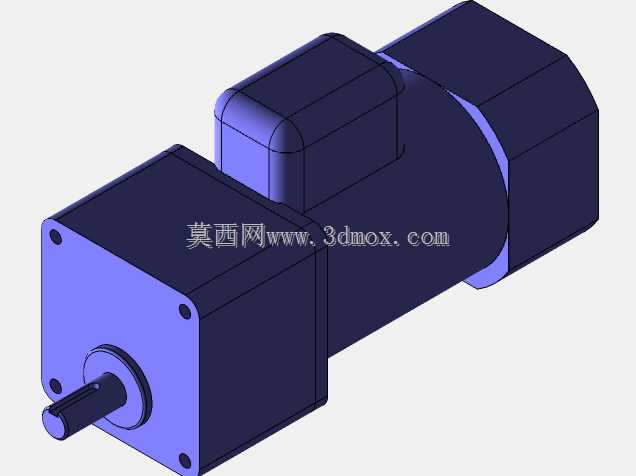

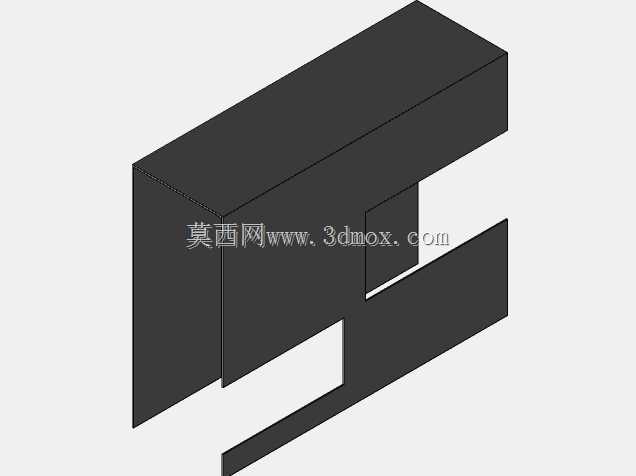

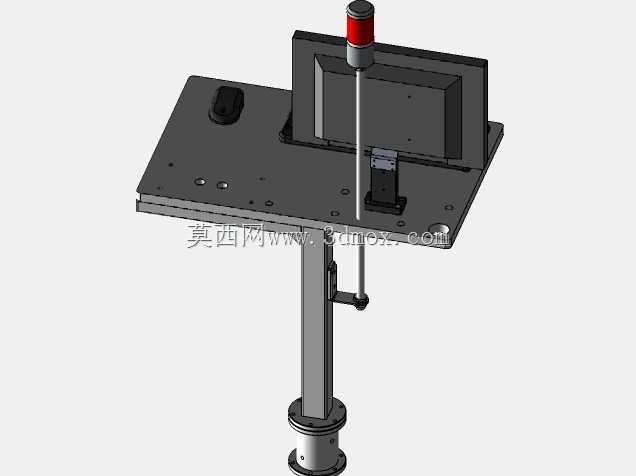

　　电气控制箱布置在输送线侧端的独立支架上，箱内预留了IO扩展端口，可根据后续产能升级需求增加检测工位或者辅助机构。振动盘的参数可根据瓶盖的材质、尺寸调整振动频率，避免振动幅度过大导致瓶盖跳出轨道，或者振动幅度过小导致上料节拍跟不上主输送线速度。主输送线的驱动电机采用调速电机，可根据前后端设备的产能匹配调整输送速度，速度调节范围覆盖每分钟30到120件的产能区间，适配不同规模生产线的节拍要求。打码工位的防护挡板采用透明亚克力材质，既可以阻挡打码过程中产生的碎屑飞溅，也方便操作人员实时观察打码状态，无需频繁打开防护结构。视觉检测工位的光源角度可调整，针对不同颜色、不同反光度的瓶盖材质调整光照角度，避免反光导致的识别误判，相机焦距也可快速调整，适配不同高度的瓶盖检测需求。剔除工位的拨杆头部采用软质包胶处理，接触瓶盖时不会刮伤瓶盖表面，避免产生额外的不良品，拨杆的动作行程可根据瓶盖直径调整，保证剔除动作准确，不会误拨合格品。整套结构的各模块都采用快装式连接，更换生产规格时，只需调整护栏宽度、更换振动盘出料轨道适配件、调整打码头与相机位置，即可快速完成换型，换型时间控制在20分钟以内，适合多规格小批量的生产场景。
