移动式双电机破碎作业设备结构设计

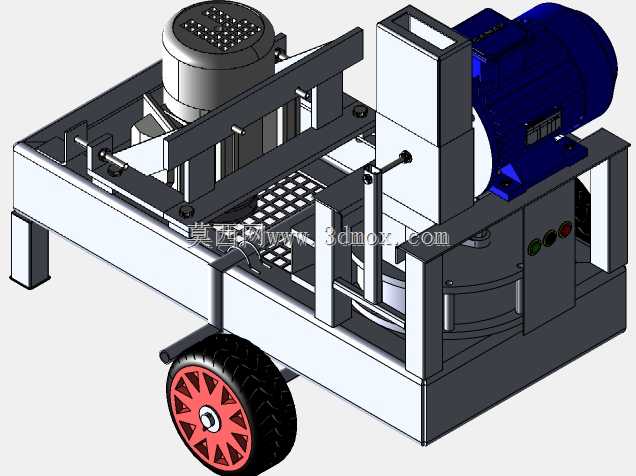

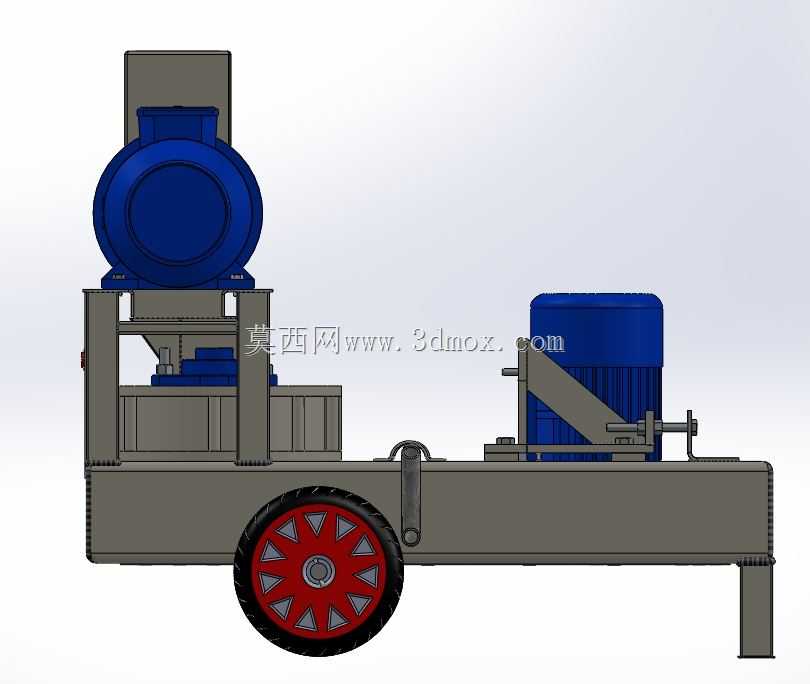

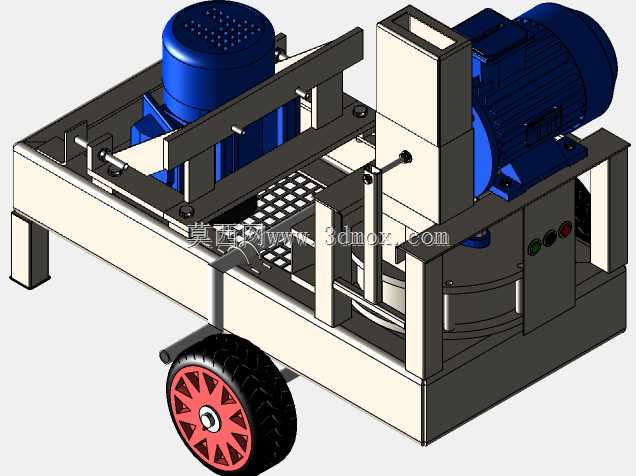

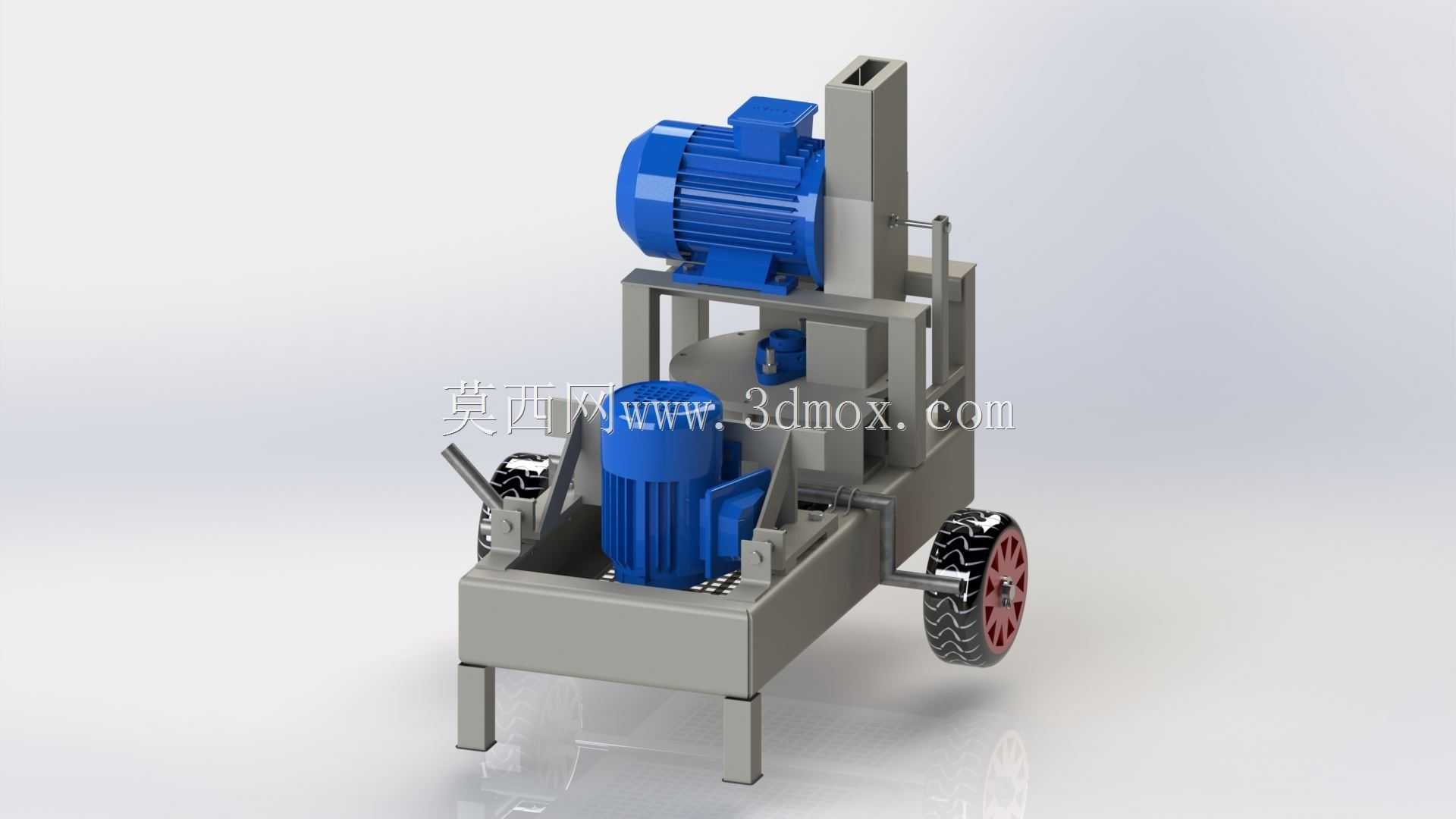

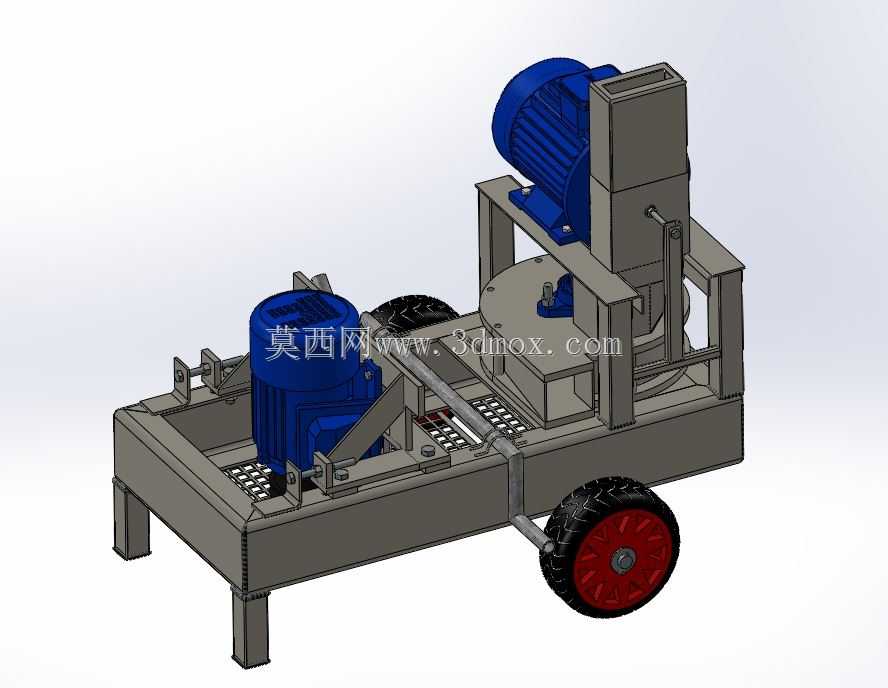

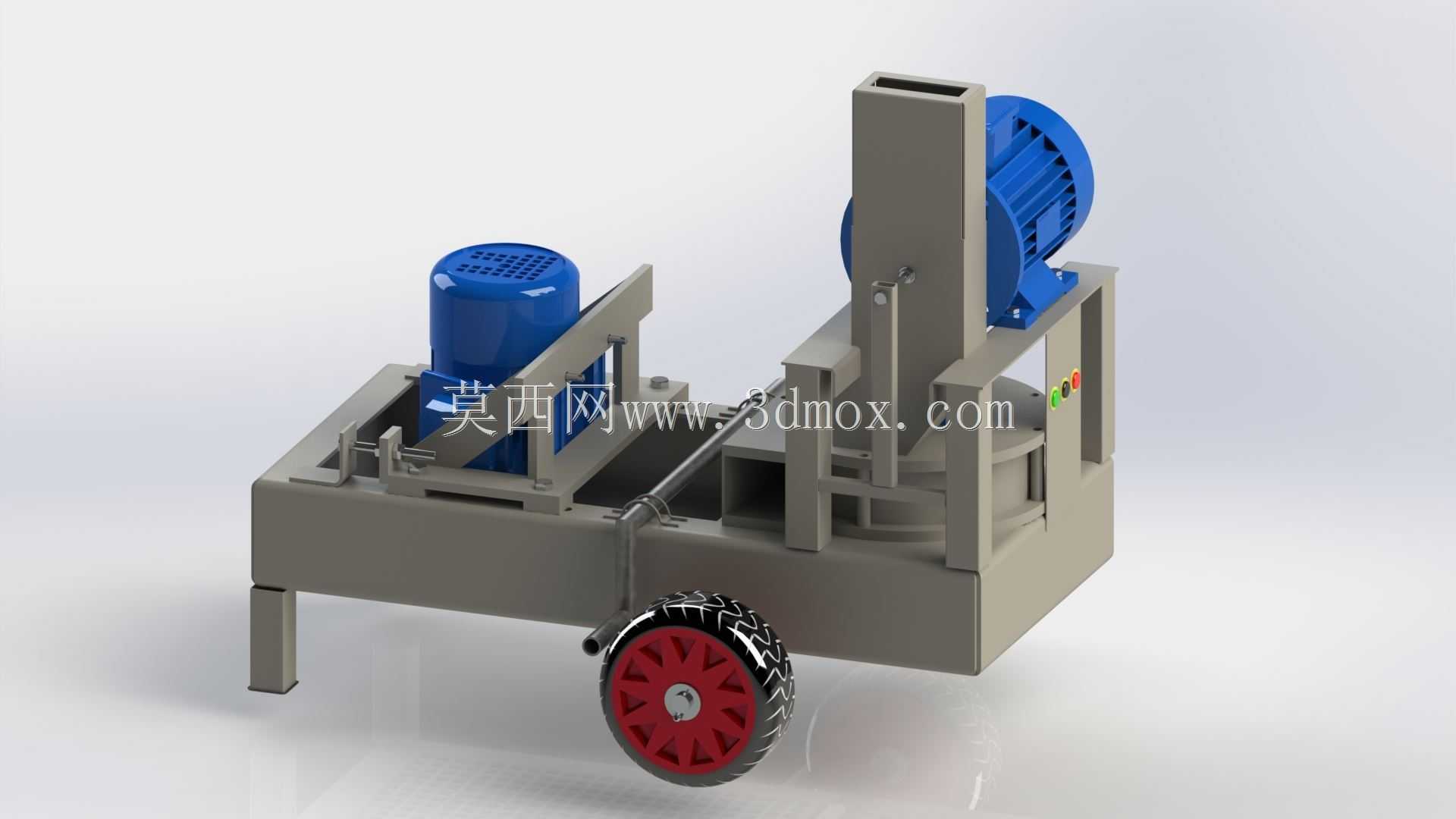

　　这款轮式移动破碎设备的结构设计，核心围绕小型散料破碎的现场作业需求展开，适配建材加工、矿山边角料处理、建筑废弃物回收等多场景的灵活转场作业，无需固定混凝土基础安装，可随作业点位变化快速转移，解决了传统固定式破碎设备转场成本高、小批量零散破碎作业经济性差的痛点。设备整体采用方管焊接一体式机架作为承载主体，机架底部设置三个支撑支脚与两个充气行走轮，行走轮采用深沟球轴承配合轮轴安装，轮缘带防滑橡胶胎面，转场时可通过机架前端的牵引挂接结构配合小型牵引设备移动，到位后放下三个可调高度的支撑支脚，通过支脚底部的防滑垫板调整机架水平度，抵消作业时的振动载荷，避免设备移位。机架上层安装两台立式驱动电机，电机通过法兰座直接固定在机架的安装面板上，

　　省去了传统皮带传动的张紧结构，缩短了动力传递路径，减少传动损耗；两台电机分别对应两套独立的破碎执行机构，一套为粗破碎腔，一套为细破碎腔，粗碎腔处理粒径不超过120mm的进料物料，通过动刀与定刀的剪切挤压将物料破碎至30mm以下粒径，再落入下方的细碎腔，通过高速旋转的锤片进一步将物料破碎至目标出料粒径，两级破碎的结构设计避免了单腔破碎易卡料、出料粒径不均的问题，同时双电机独立驱动可根据物料硬度灵活调整单台电机的运行功率，降低空载能耗。设备的进料口设置在机架上部的立式箱体顶端，箱体侧面设置可快速开启的检修门，通过搭扣锁固定，日常维护时无需拆解整体机架即可快速更换破碎腔内部的易损件，比如磨损的动刀、锤片与筛网；

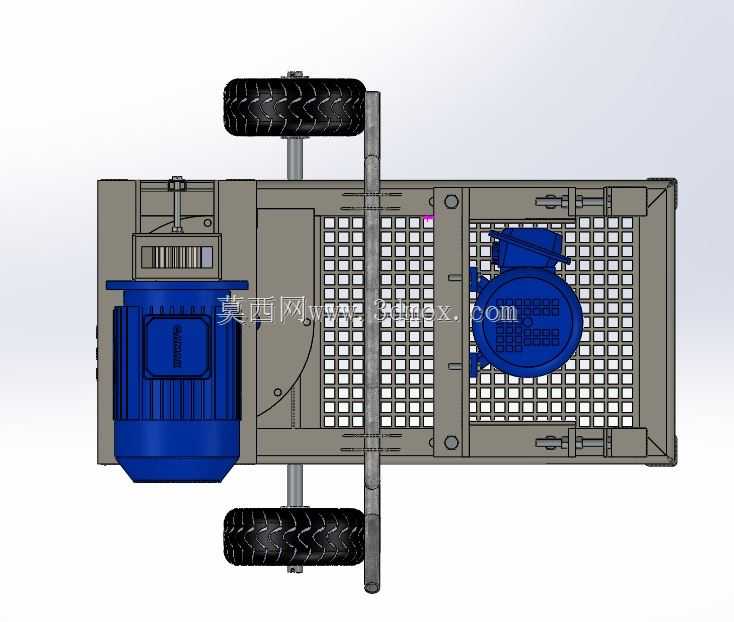

　　出料区域设置在机架中部的格栅板下方，破碎完成的物料通过格栅间隙落出，可直接配套收集袋或者小型输送带接料，格栅板采用螺栓固定在机架中部的横梁上，可根据出料粒径需求更换不同栅隙的格栅板，适配不同的出料要求。从安装边界来看，设备整体长度控制在1400mm以内，宽度控制在800mm以内，高度控制在1100mm以内，整体占地空间不足1.2平方米，可在狭窄的厂区通道、临时作业棚内放置使用，对作业空间的要求极低；机架的焊接结构全部采用满焊工艺，关键受力位置比如电机安装座、轮轴安装位、支脚连接位都额外加焊了三角形加强筋，抵消设备运行时的交变振动载荷，避免长期使用后焊缝开裂。设计过程中特意将两台电机的安装位置做了重心配平，粗碎电机重量更大，

　　安装位置更靠近机架的轮轴中心，细碎电机靠近机架尾部的支撑支脚，使得设备整体重心落在行走轮与尾部支脚构成的支撑三角形中心位置，转场牵引时不会出现翘头或者侧倾的问题；同时电机的接线盒全部朝向机架外侧，方便现场接线操作，所有外露的转动部件都设置了可拆卸的安全防护罩，避免作业时人员误触造成安全事故。设备的行走轮轮轴采用45号钢调质处理，轴径根据整机满载重量（含电机、机架、破碎腔总重约320kg）做了强度校核，安全系数取3.5，满足频繁转场的承重需求；支撑支脚采用螺杆调节结构，调节行程为150mm，可适应不平整的作业地面，比如砂石地面、硬化路面存在坡度的场景，都能通过支脚调节将设备调整至水平状态，保证破碎腔内部的动部件运转间隙均匀，避免偏磨问题。破碎腔的内部衬板采用耐磨锰钢材质，通过沉头螺栓固定在腔体内壁，磨损后可单独更换，无需更换整个腔体结构，降低后期维护成本；腔体与电机输出轴的连接位置设置了骨架油封与防尘密封圈，避免破碎产生的粉尘进入电机轴承位置，延长电机的使用寿命。
