工业用斜进料塑料破碎处理设备结构

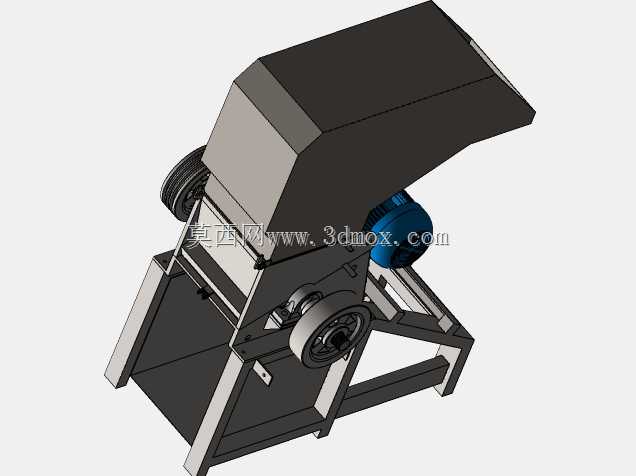

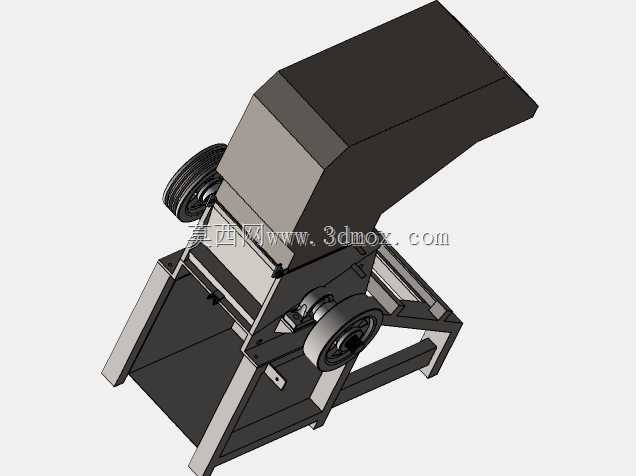

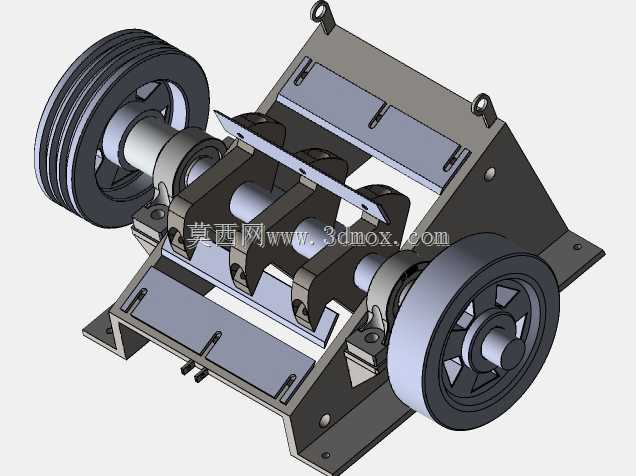

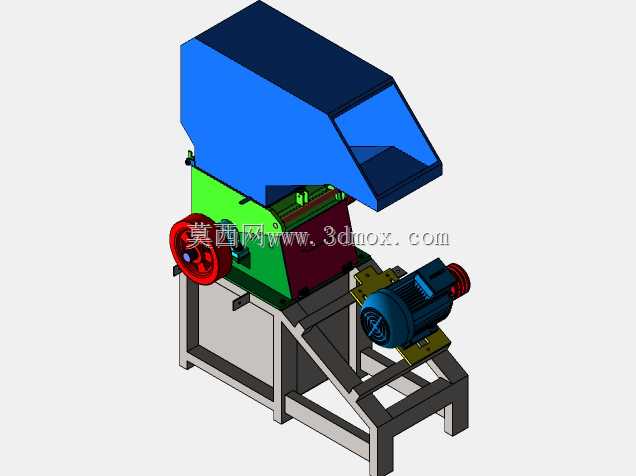

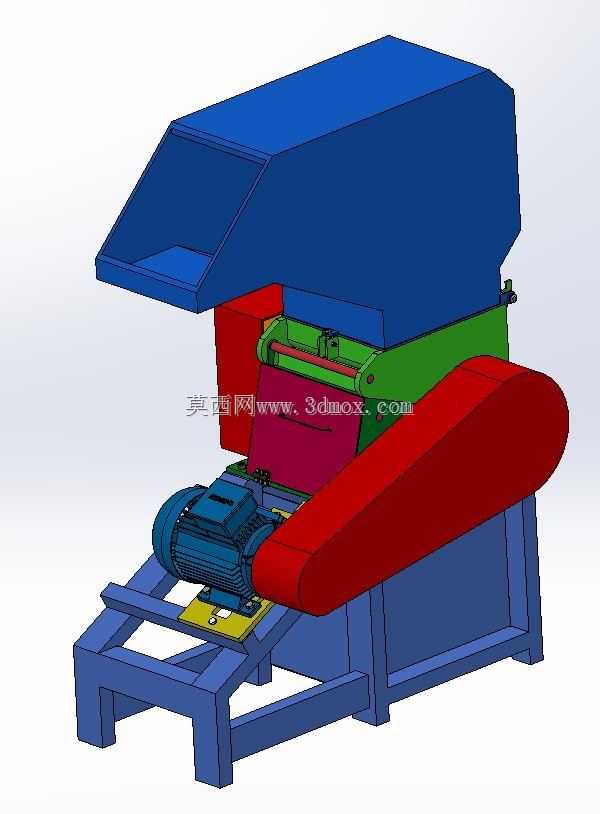

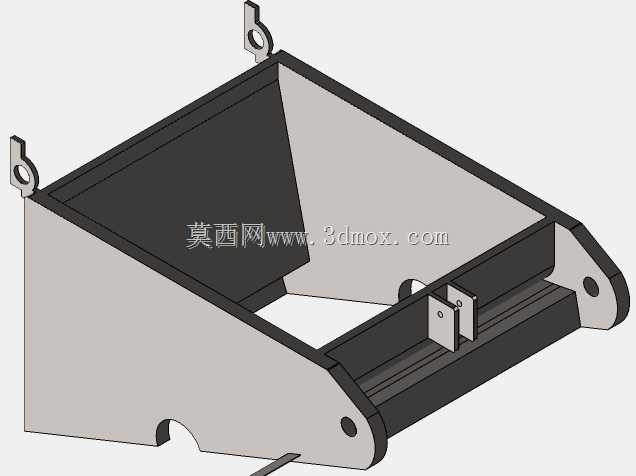

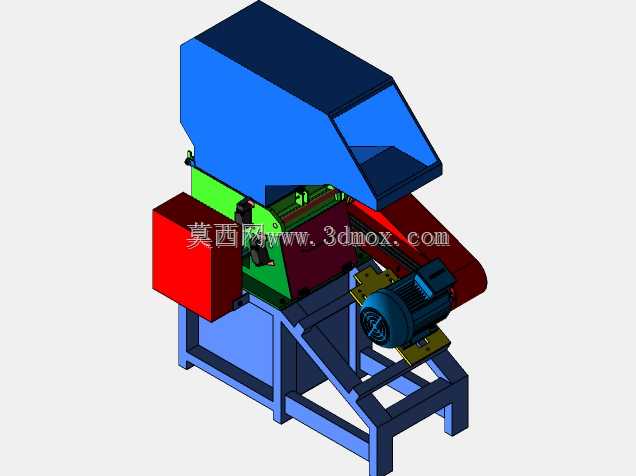

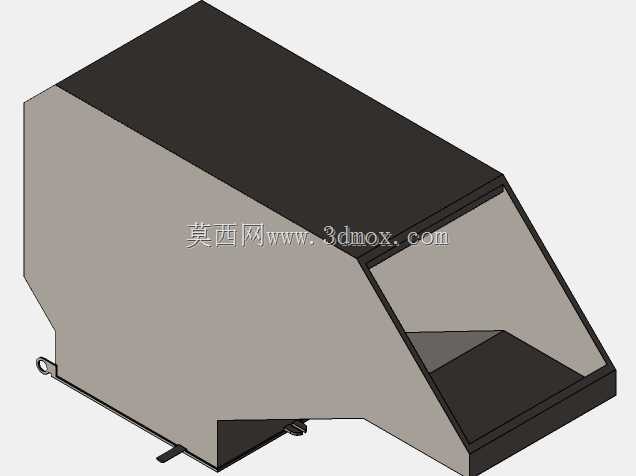

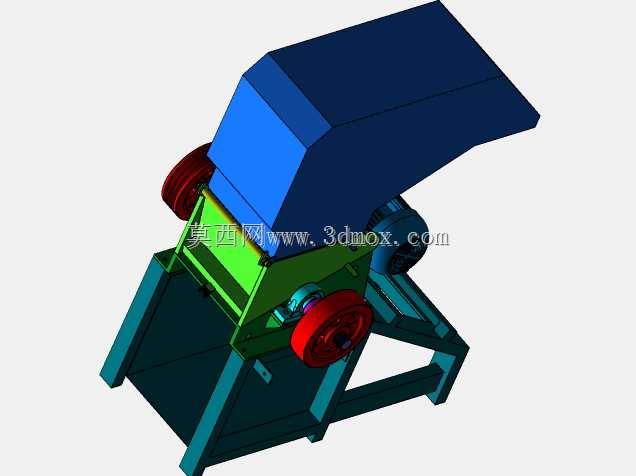

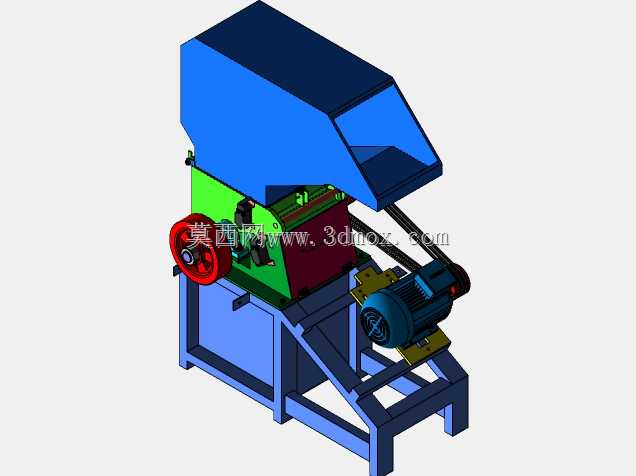

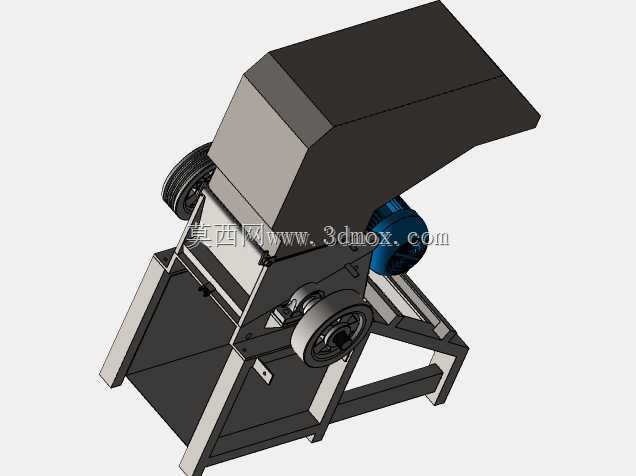

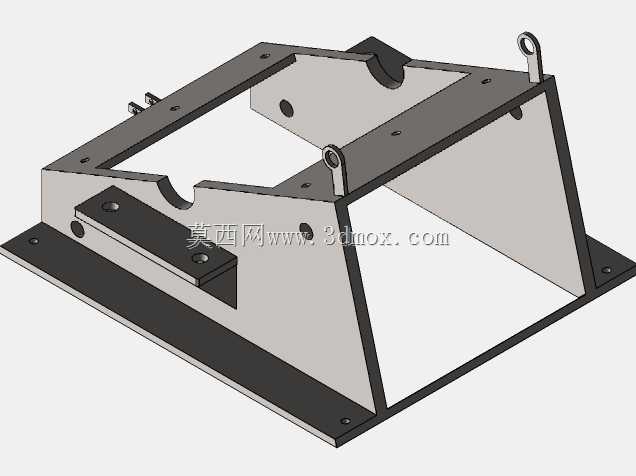

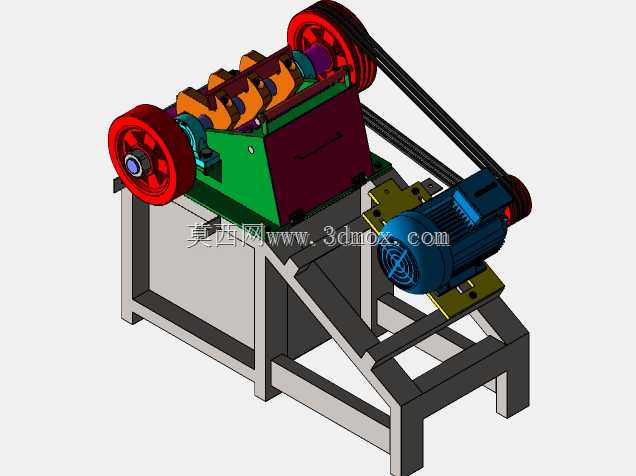

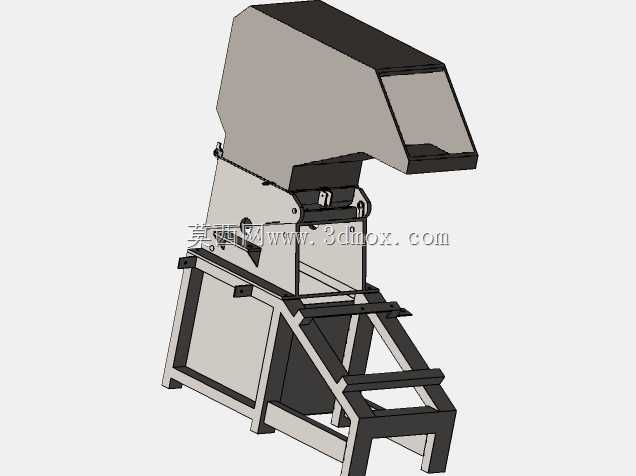

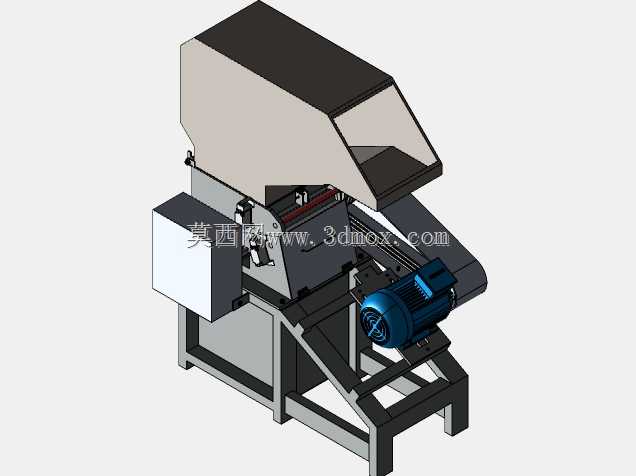

　　这套塑料破碎设备的三维结构，主要面向注塑边角料回收、废塑料制品拆解破碎、再生塑料预处理这类生产场景，在注塑车间、废塑料回收分拣站点、再生造粒生产线前端都能适配，核心作用是把大块的硬质塑料壳体、注塑流道凝料、废弃塑料管材板材剪切破碎成粒径均匀的碎料，方便后续的清洗、造粒或者熔融再加工工序。从结构布局来看，设备采用上斜置进料斗的设计，进料口做了大角度倾斜的扩口结构，操作人员投料时不需要过度抬升物料，大块塑料件可以顺着斜面滑入破碎腔内部，同时进料斗上半部分做了半封闭的挡料结构，能避免破碎过程中碎料从进料口飞溅出来，减少生产过程中的安全隐患。破碎腔的主体采用厚钢板焊接的箱型结构，侧壁做了加强筋布置，

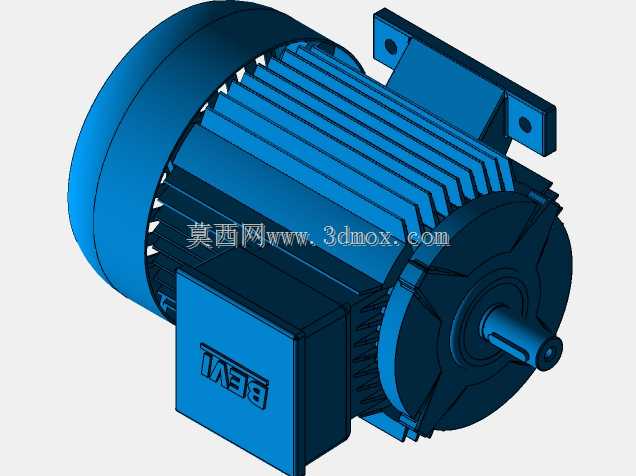

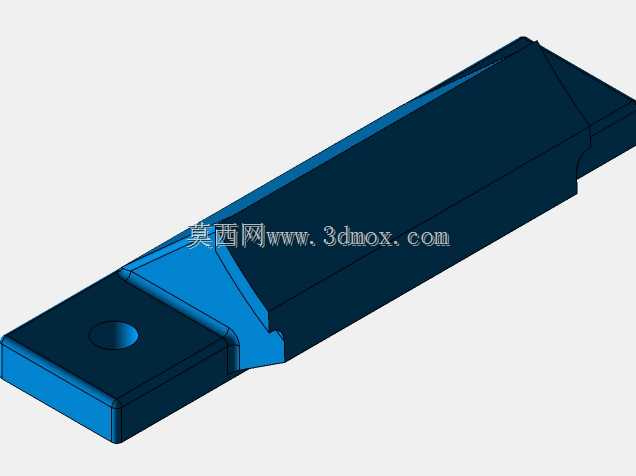

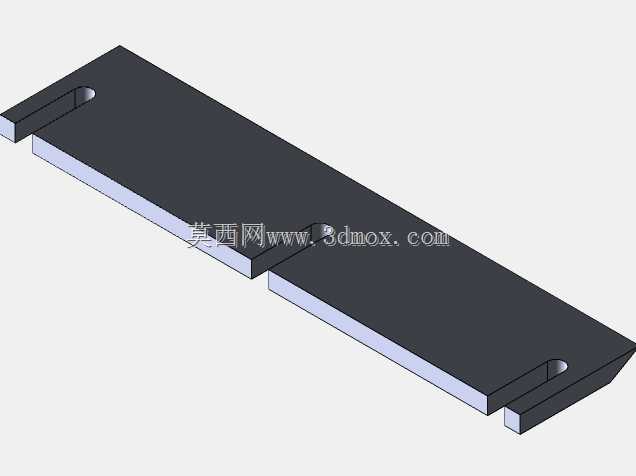

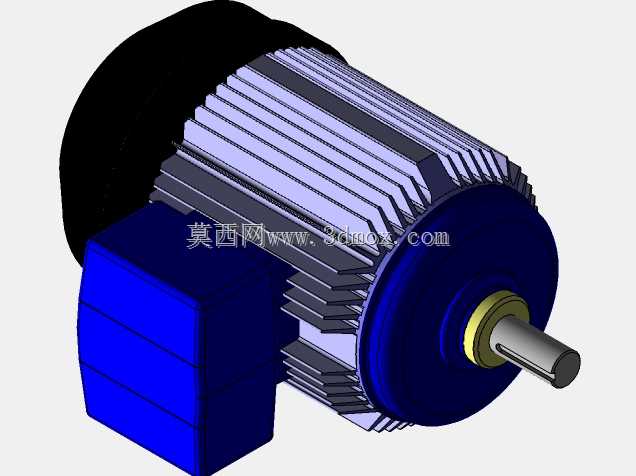

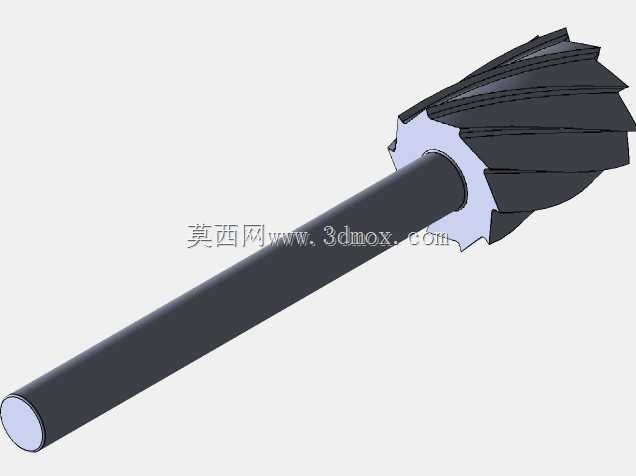

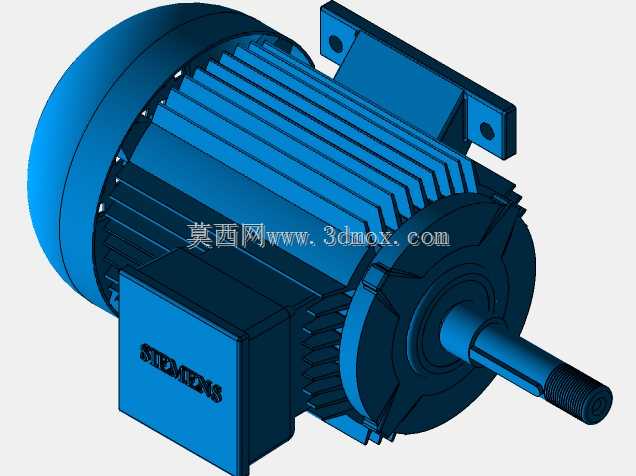

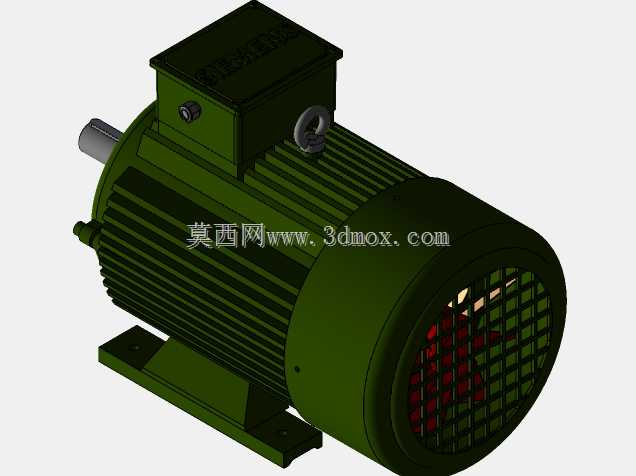

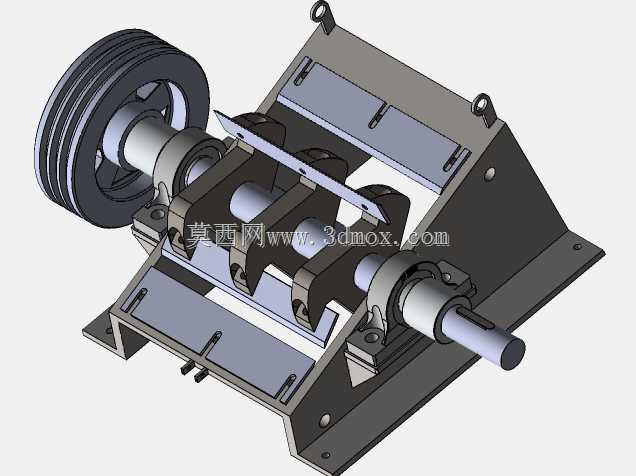

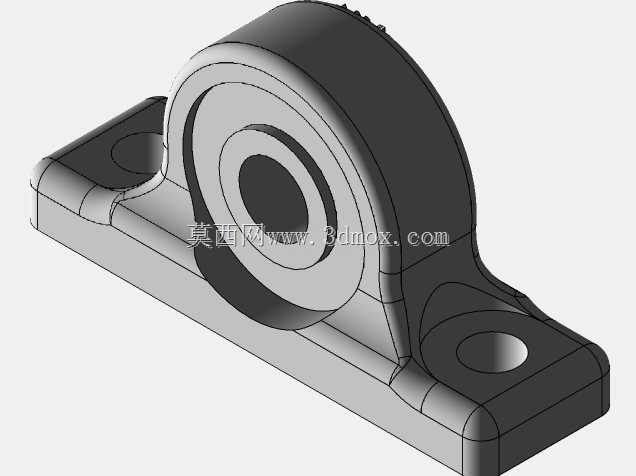

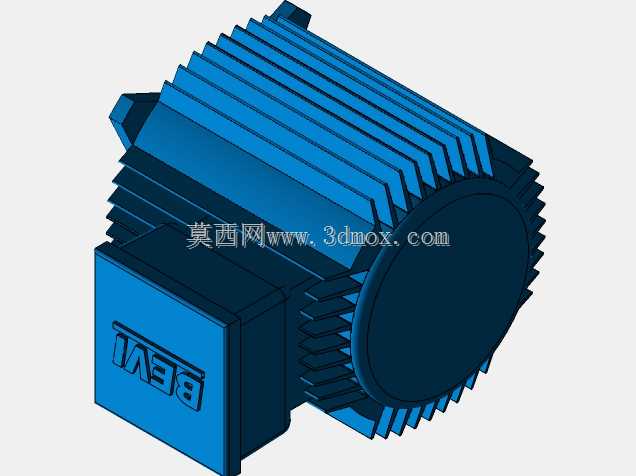

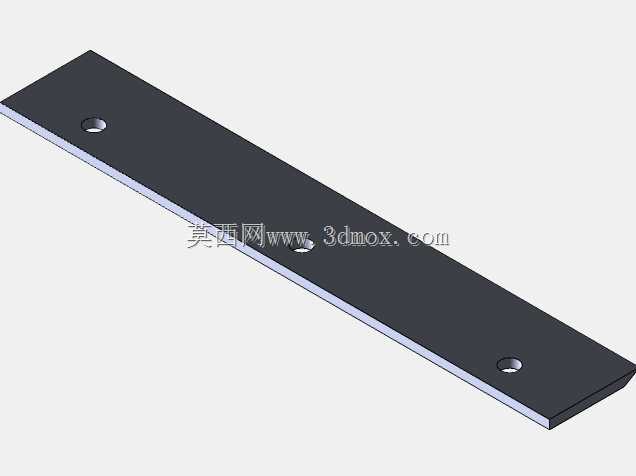

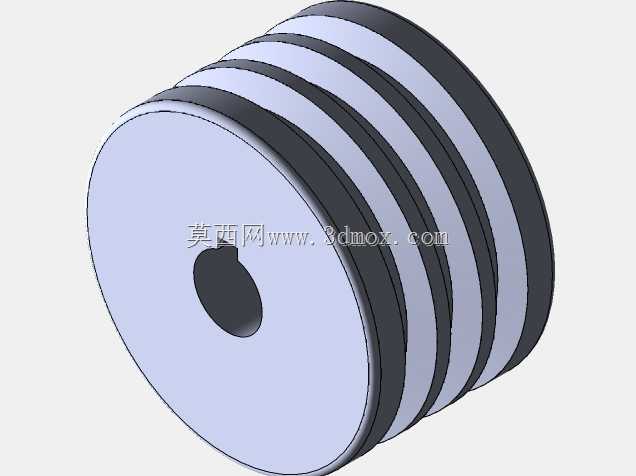

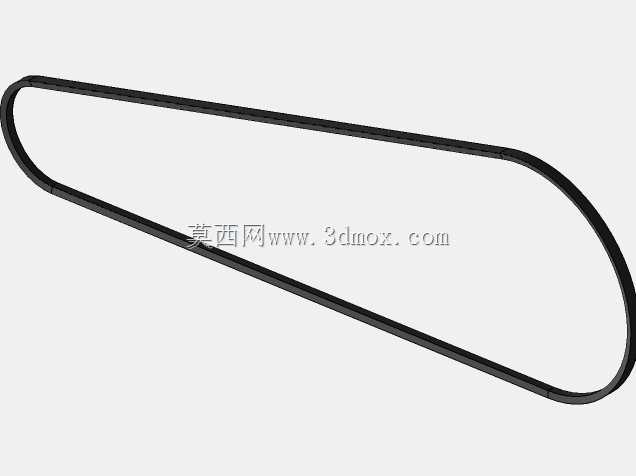

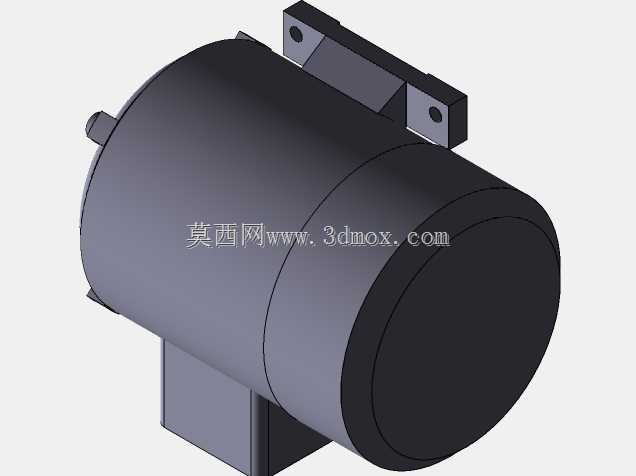

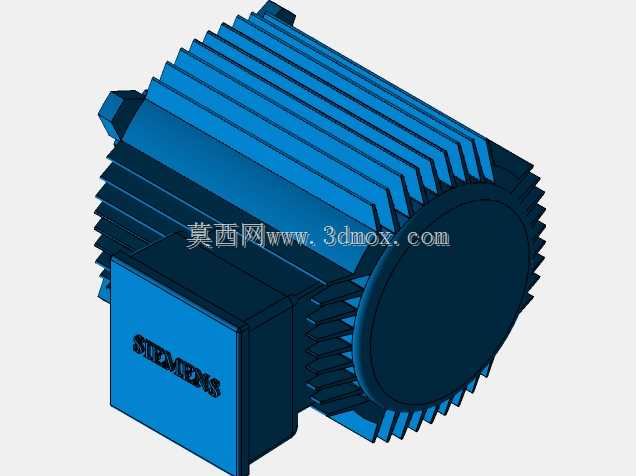

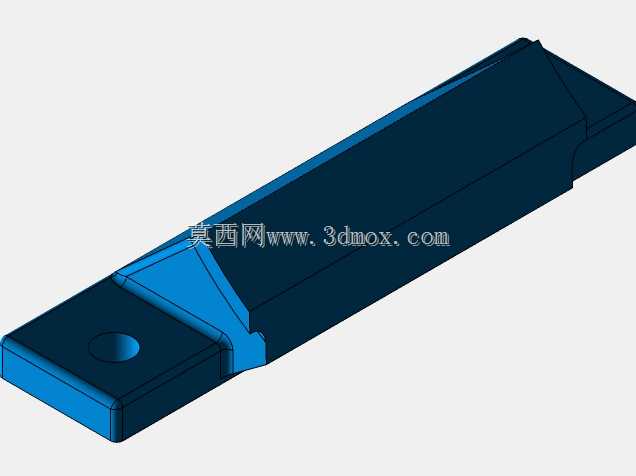

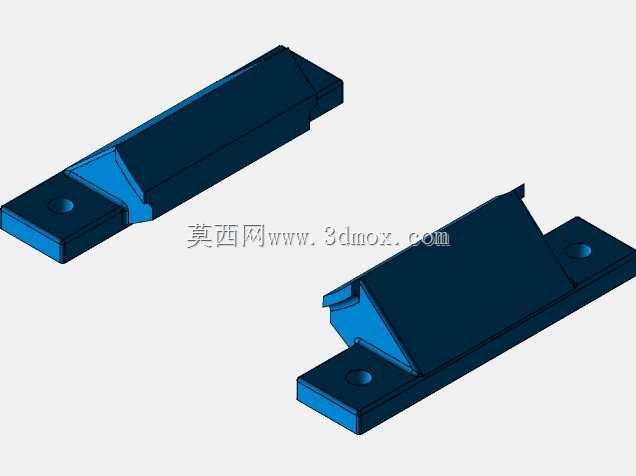

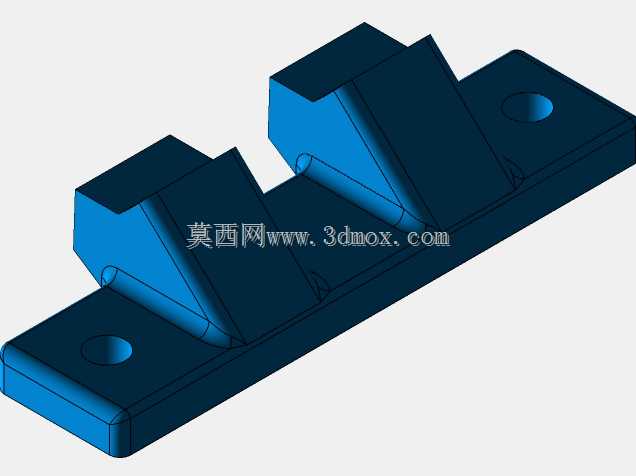

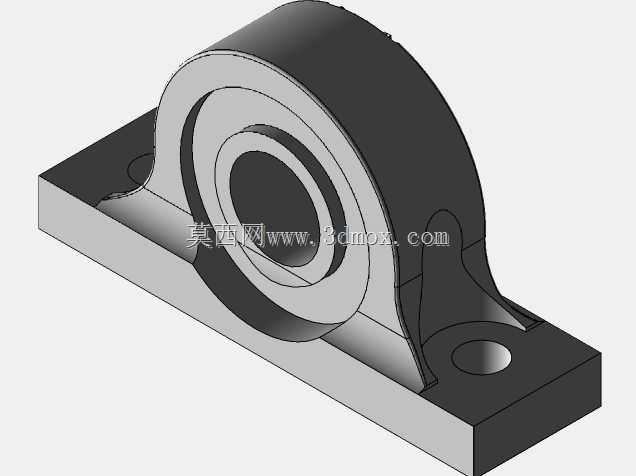

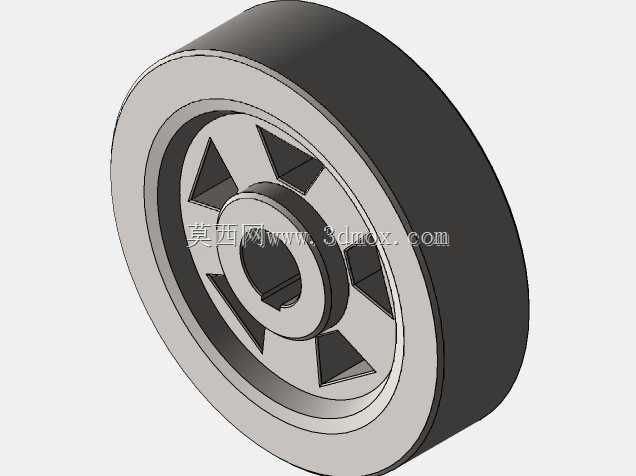

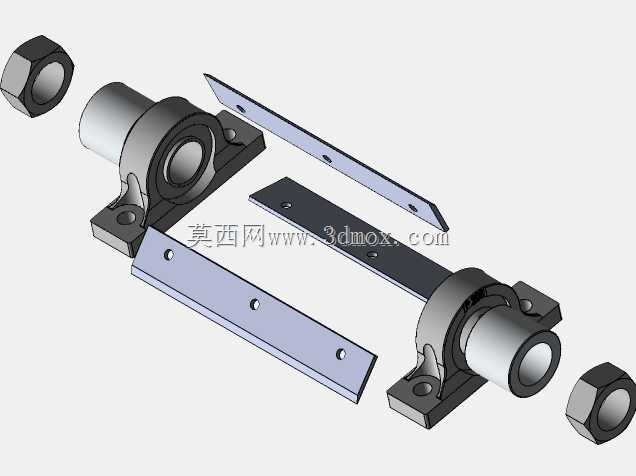

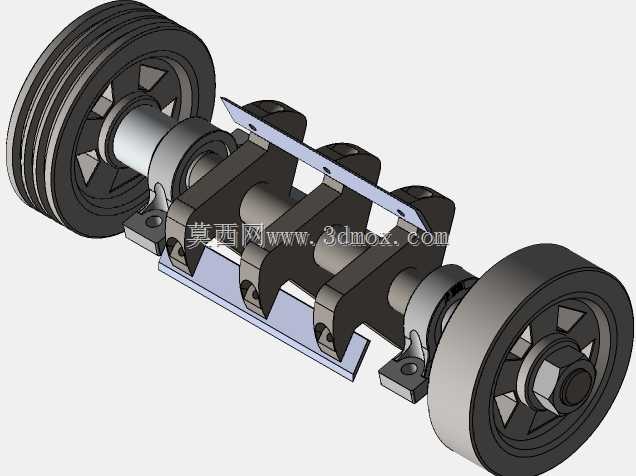

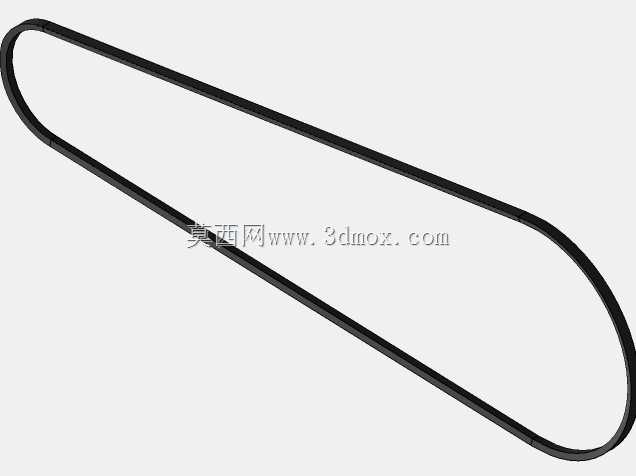

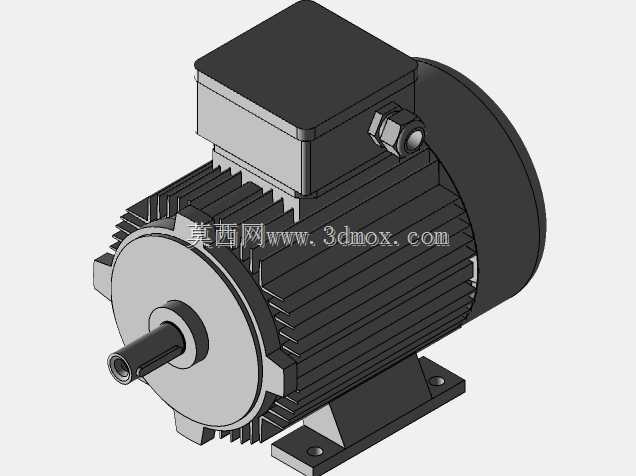

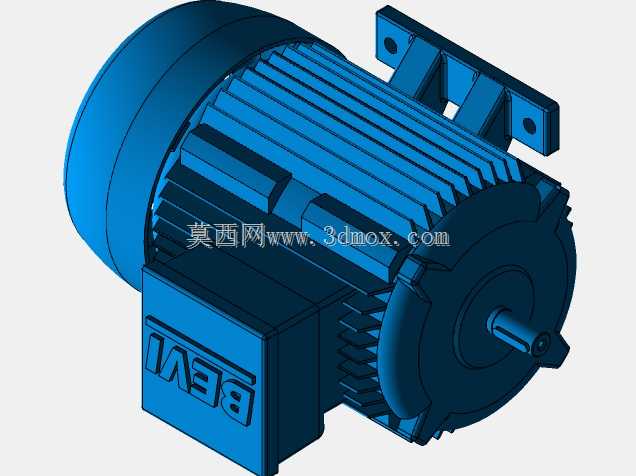

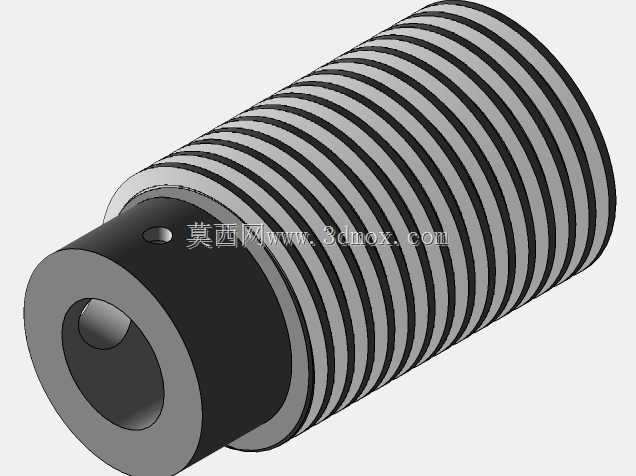

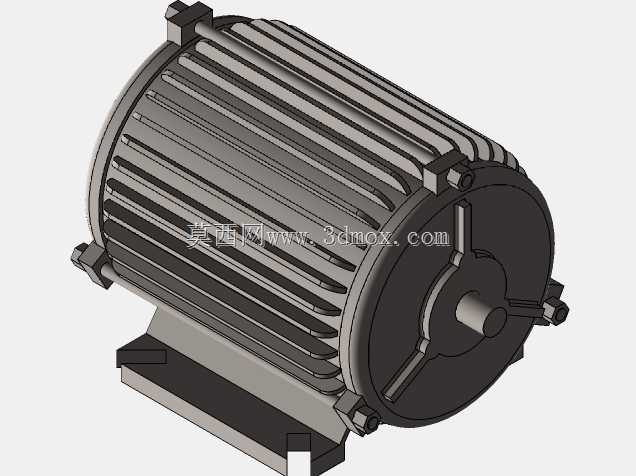

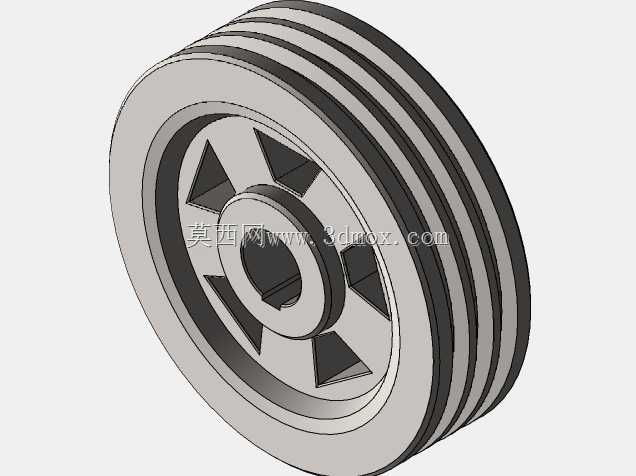

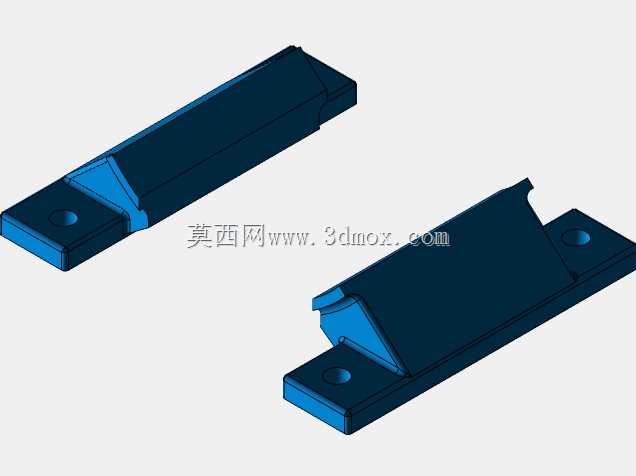

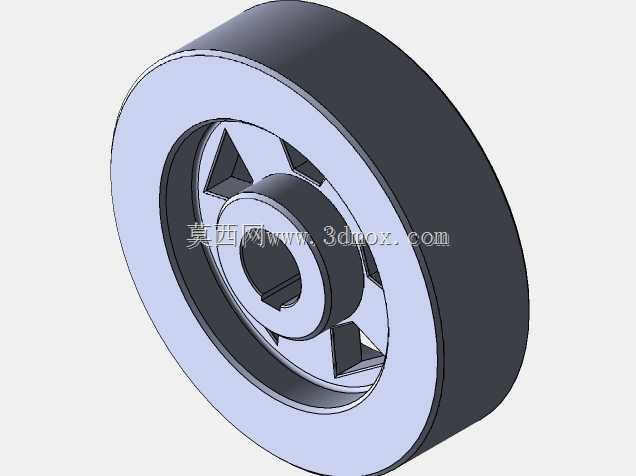

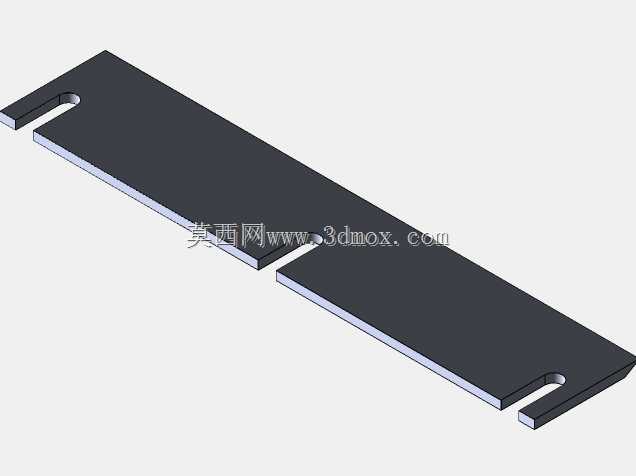

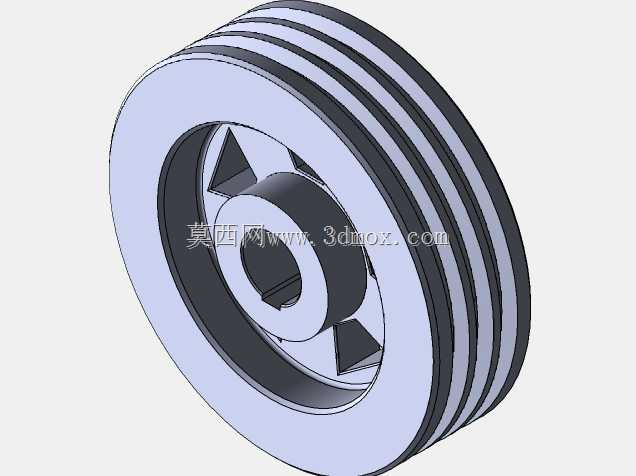

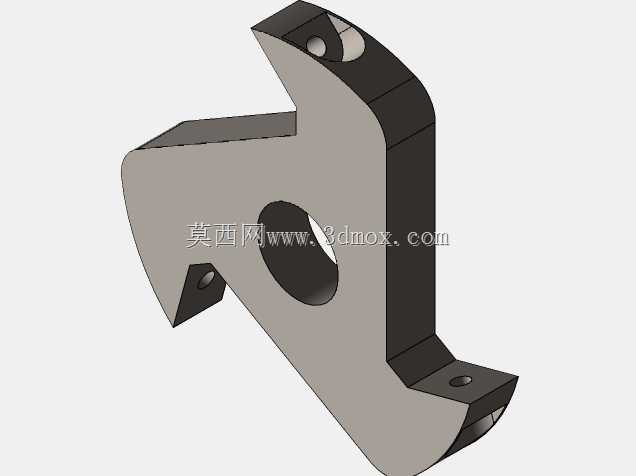

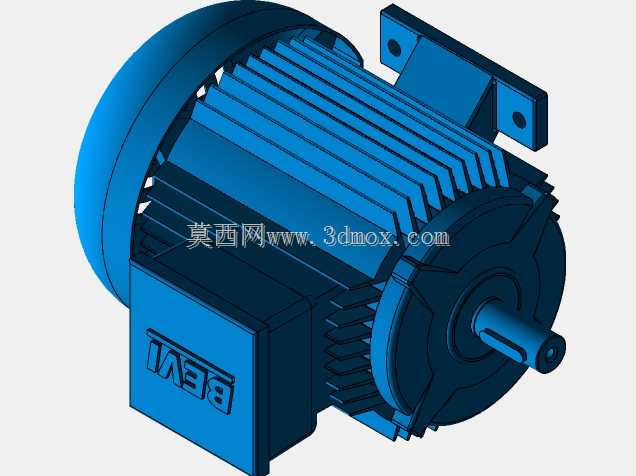

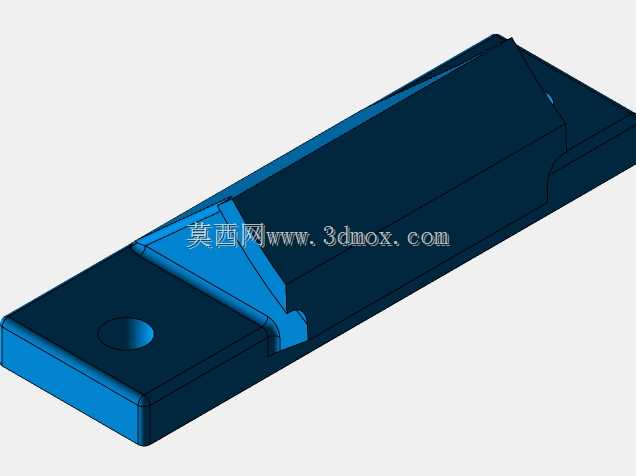

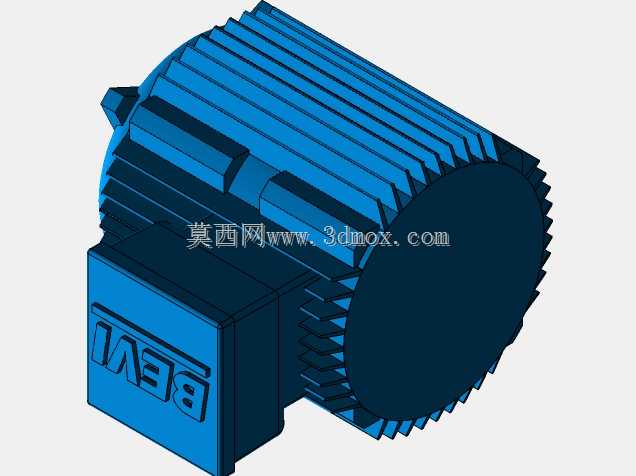

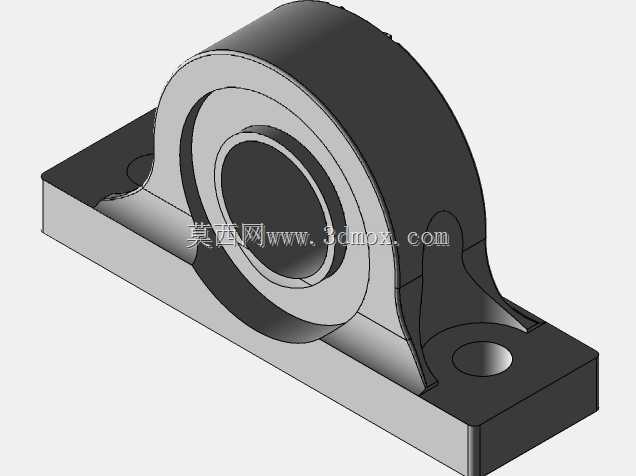

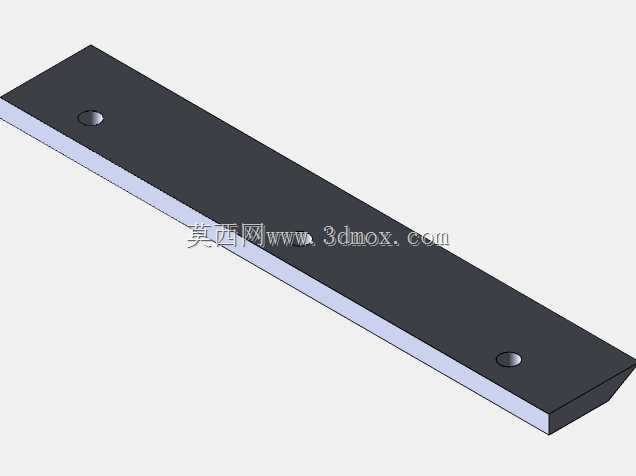

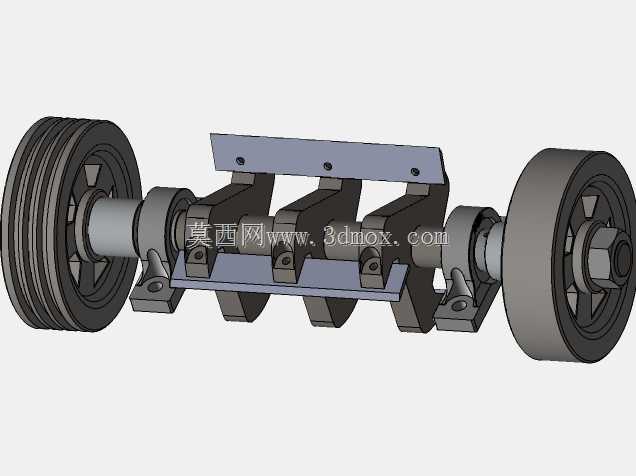

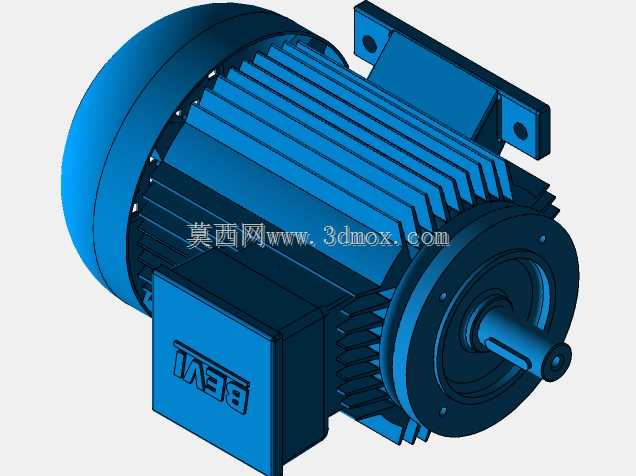

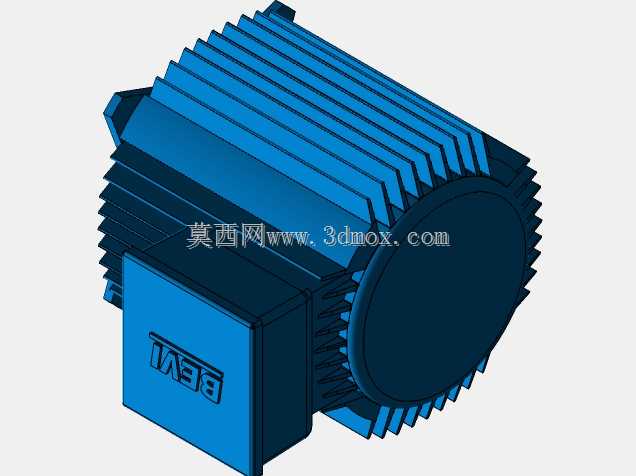

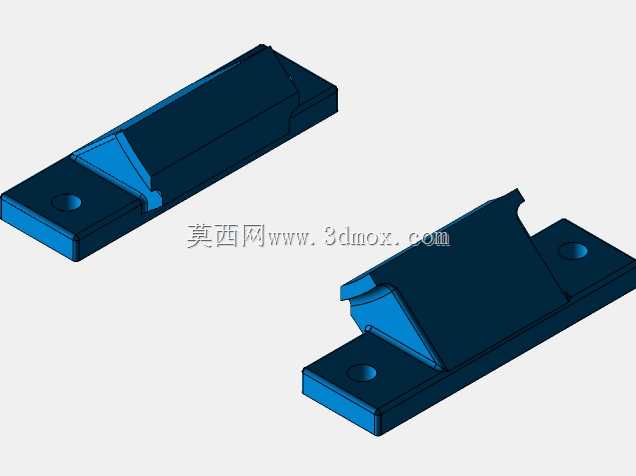

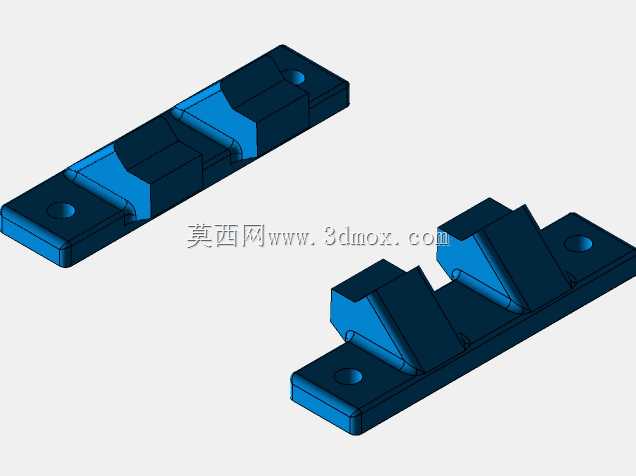

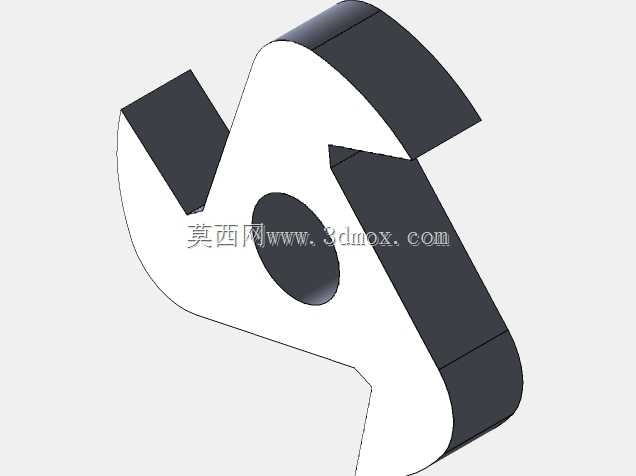

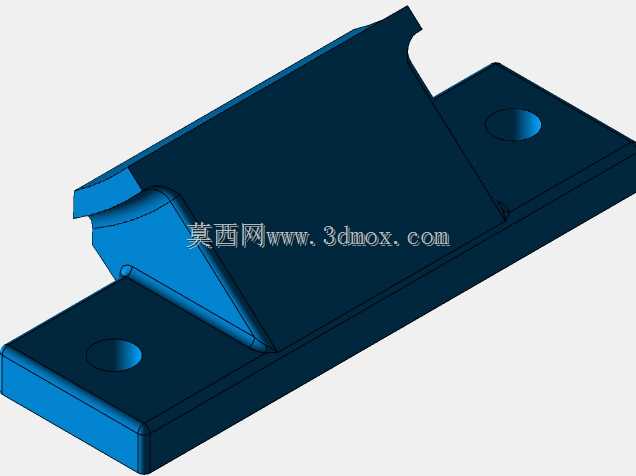

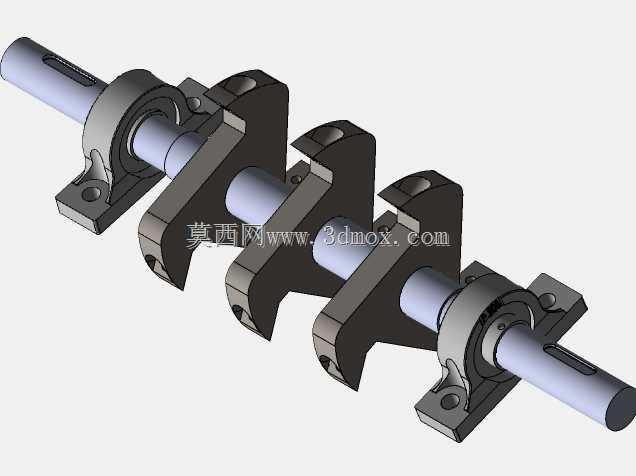

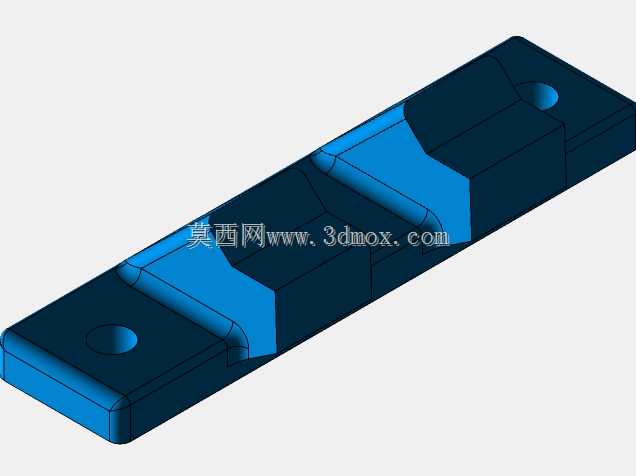

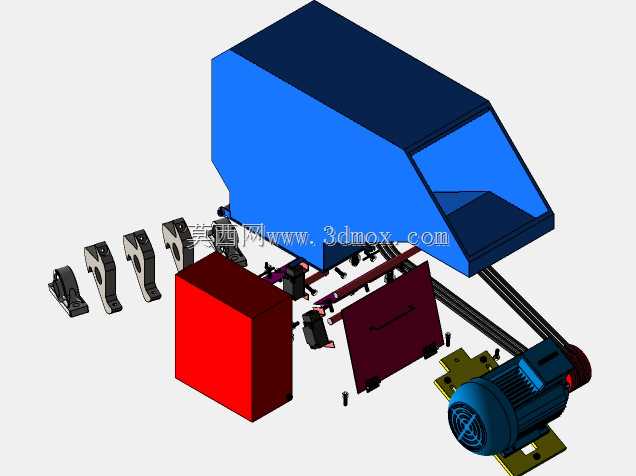

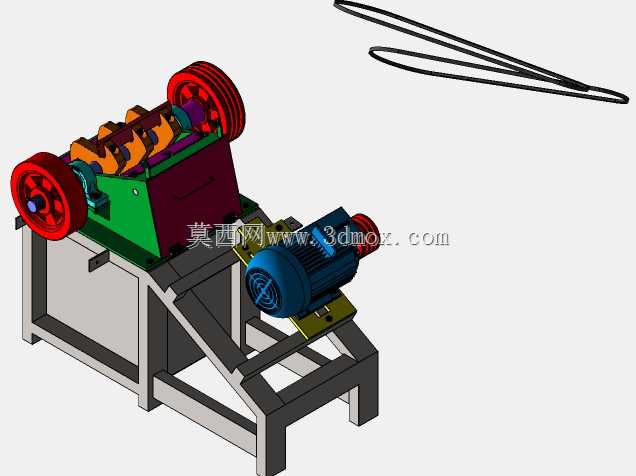

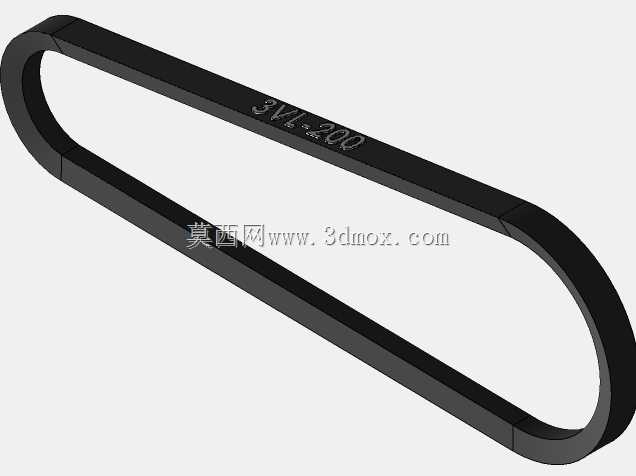

　　承受动刀辊高速旋转剪切时的交变载荷不会出现结构变形，动刀辊采用悬臂式安装结构？不对，看结构是两端通过带座轴承固定在机架上，刀辊上安装的是可拆卸式的合金动刀，和腔体内壁固定的定刀形成剪切副，动刀的安装角度做了倾斜布置，剪切时是渐进式切入物料，不会出现整根刀同时接触物料导致的卡滞、电机过载问题，针对韧性较强的PP、PE类塑料，这种斜刀布局能有效降低破碎时的冲击载荷，减少刀头崩损的概率。动力端采用卧式三相异步电机直连？不对，看结构是电机安装在机架侧下方的安装座上，通过皮带轮传动带动刀辊旋转，皮带传动的结构可以起到过载缓冲的作用，一旦进料过多出现卡料，皮带可以打滑卸荷，避免电机堵转烧毁，同时皮带传动的转速比可以根据破碎物料的硬度调整，

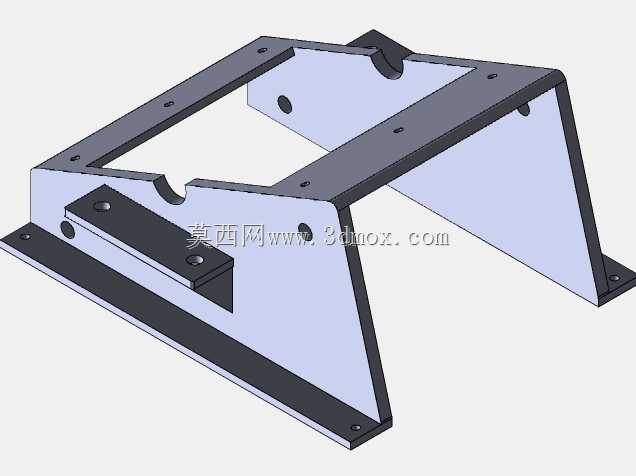

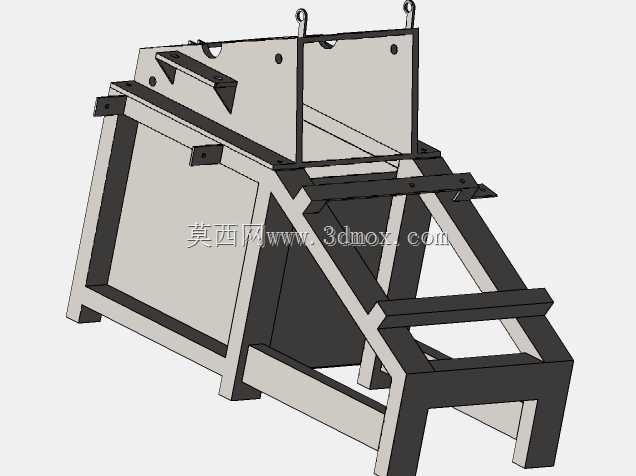

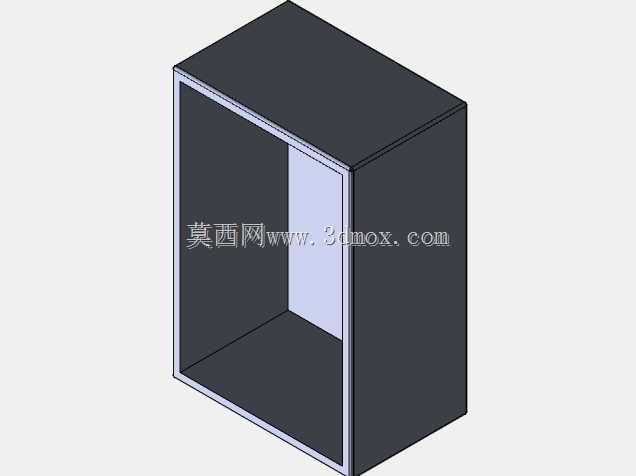

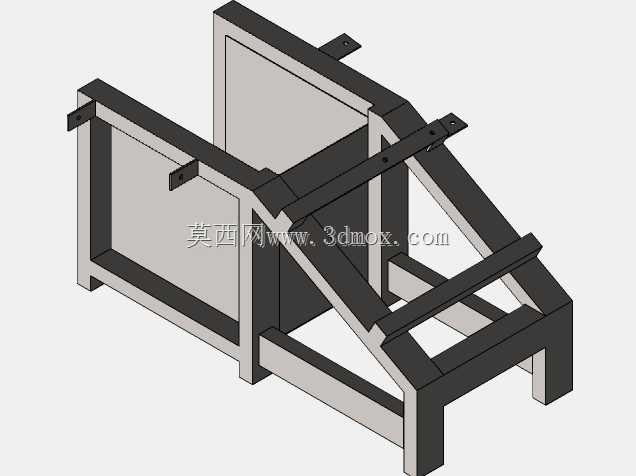

　　破碎硬质PVC、ABS类塑料时可以调高刀辊转速提升剪切效率，破碎厚壁韧性塑料时可以适当降低转速增大扭矩。机架部分采用方管焊接的框架式结构，底部做了四个可调式的支撑脚，安装时可以根据地面平整度调整设备水平，避免设备运行时因为地面不平产生额外振动，机架的焊接位置都做了三角加强筋布置，整体刚性足够承受设备满负荷运行时的振动，不会出现机架焊缝开裂的问题。出料部分采用斜置的溜槽结构，破碎完成的碎料顺着溜槽滑出设备，可以直接对接下方的集料箱或者输送上料机，不需要额外增加出料输送装置，溜槽的倾斜角度做了45度以上的设计，碎料不会在溜槽内堆积卡料。设备的电控部分安装在机身侧方的独立电控箱内，箱体做了密封处理，

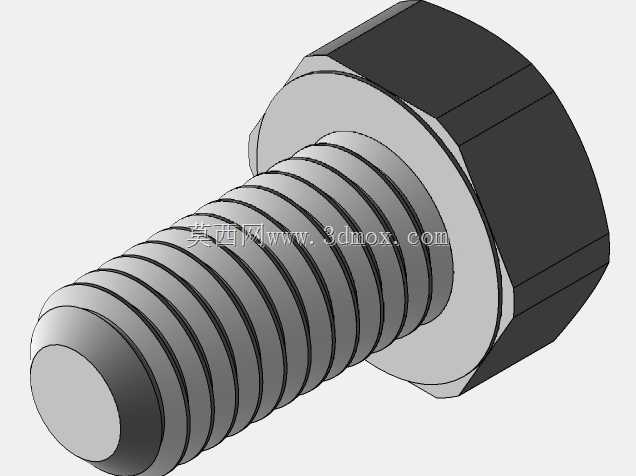

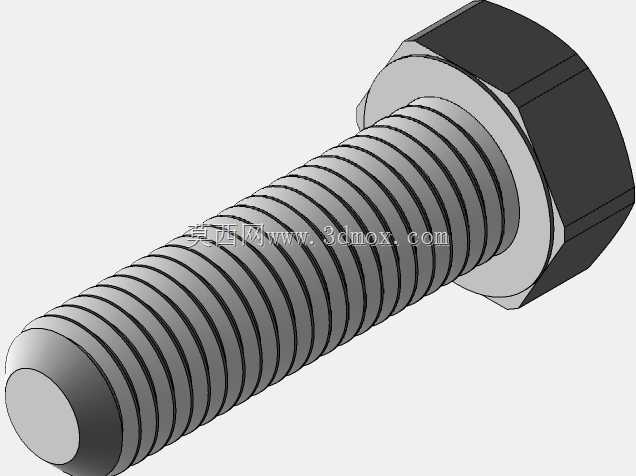

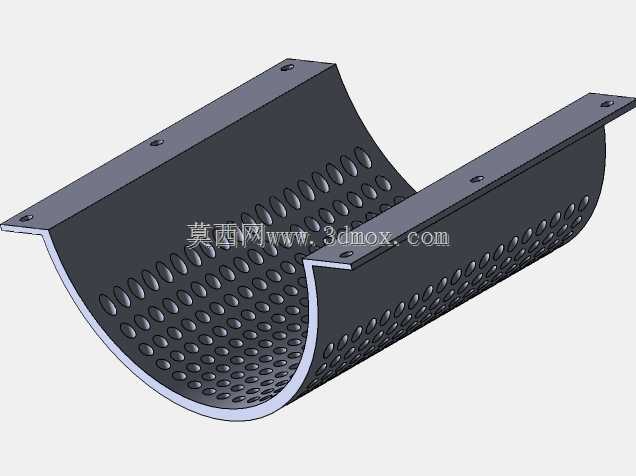

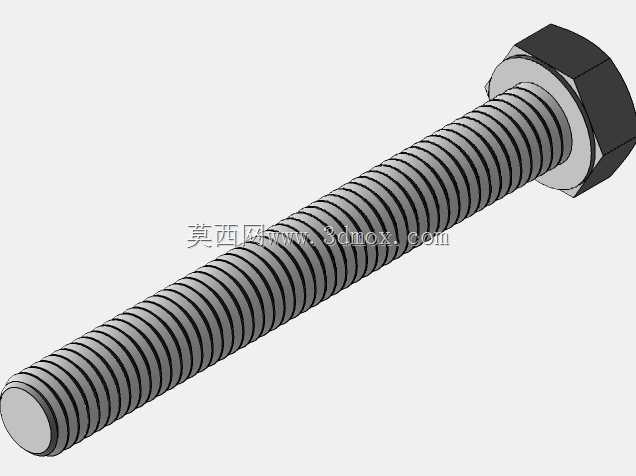

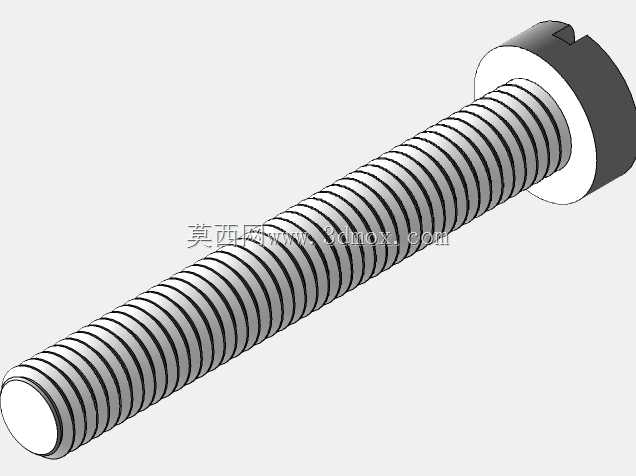

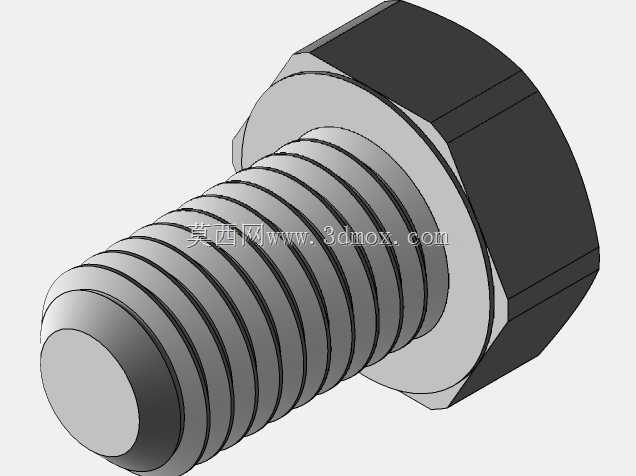

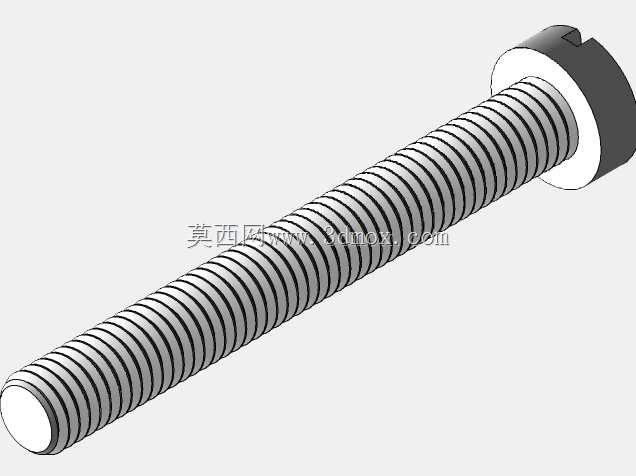

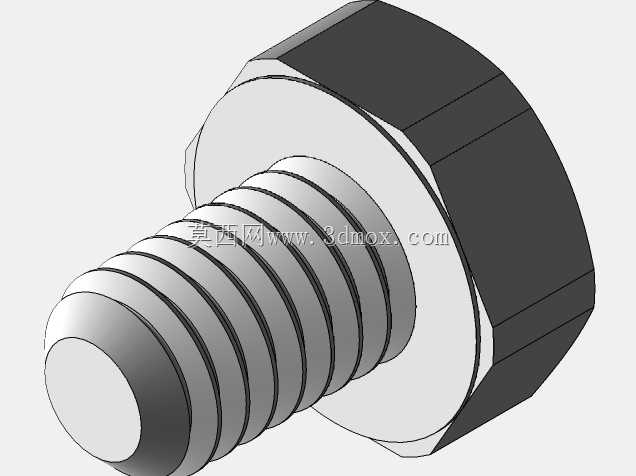

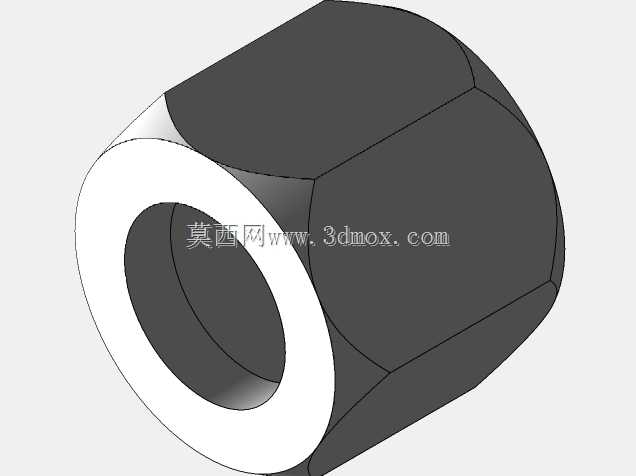

　　能避免破碎产生的塑料粉尘进入电控箱内部造成电路短路，电控箱上设置了启动、停止、急停按钮，急停按钮布置在操作人员投料时伸手可及的位置，出现异常情况可以快速停机。从安装边界来看，设备整体的占地尺寸不需要过大的车间空间，进料口的高度适配普通操作人员站立投料的高度，不需要搭建额外的投料平台，电机的安装位置预留了皮带张紧的调节空间，后期维护更换皮带时不需要拆解设备主体结构，动刀和定刀的固定螺栓都设计在方便拆装的位置，更换磨损刀头时可以直接从破碎腔侧面的检修门操作，不需要整体吊装拆解上机体。在实际生产适配中，这类设备可以根据处理物料的尺寸调整刀辊的动刀数量，处理大块厚壁塑料件时可以减少动刀数量增大单刀的剪切扭矩，处理薄壁小型塑料废料时可以增加动刀数量提升破碎效率，筛网可以根据后续工序需要的碎料粒径更换不同孔径的规格，满足不同造粒、挤出工序的进料粒径要求。设备整体的重心布置偏低，电机和破碎腔的重量都集中在机架下半部分，运行时的稳定性更好，高速旋转的刀辊做了动平衡校正，满负荷运行时的振动幅度控制在合理范围内，不需要额外做混凝土基础固定，普通硬化车间地面就可以安装使用。进料斗的倾斜挡料板采用透明的防护材料？不对，看结构是半透明的挡板，操作人员可以从外部观察到破碎腔内部的进料情况，避免一次性投料过多造成堵料，同时挡板的强度足够抵挡飞溅的碎料冲击，不会被碎料击穿。
