250吨重型框架式压力机结构设计

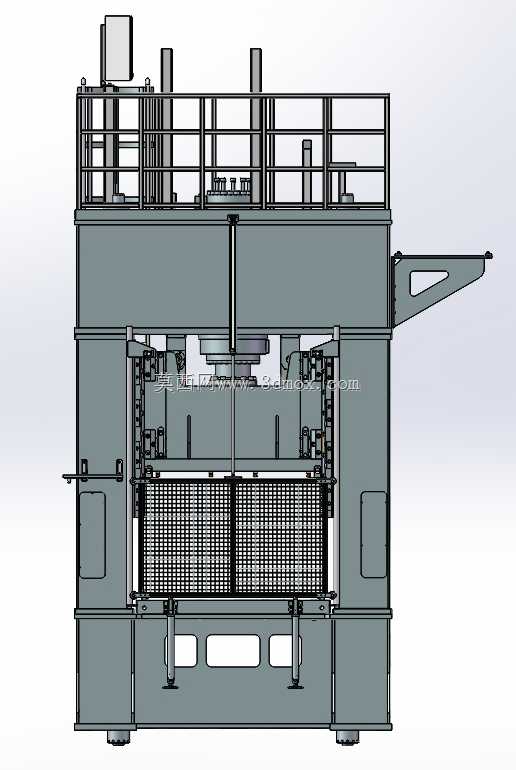

　　这款250吨级重型压力机采用整体闭式框架机身结构，主要面向金属板材冲压、厚板冲裁、冷挤压、浅拉伸等大负载锻压成型作业场景，在汽车零部件冲压生产线、家电五金成型车间、重型钢结构加工工段都能适配，可承担单工序大吨位冲压，也可搭配自动化送料机构组成连续冲压工位。从结构设计逻辑来看，闭式框架的左右立柱与上下横梁采用整体焊接后去应力处理的工艺路线，相比开式压力机，机身角变形量控制在0.1mm/m以内，大吨位负载下的刚度表现更稳定，能有效避免长期负载导致的机身开口变形，保障冲压件的成型精度，同时延长模具的使用寿命。机身正面设置的贯通式作业窗口，预留了足够的模具安装空间，可适配最大闭合高度范围内的各类正装、倒装复合模与连续模，

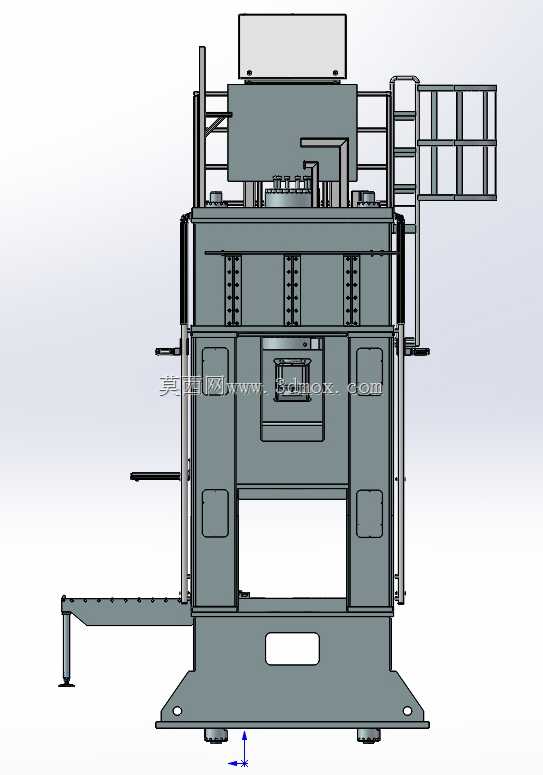

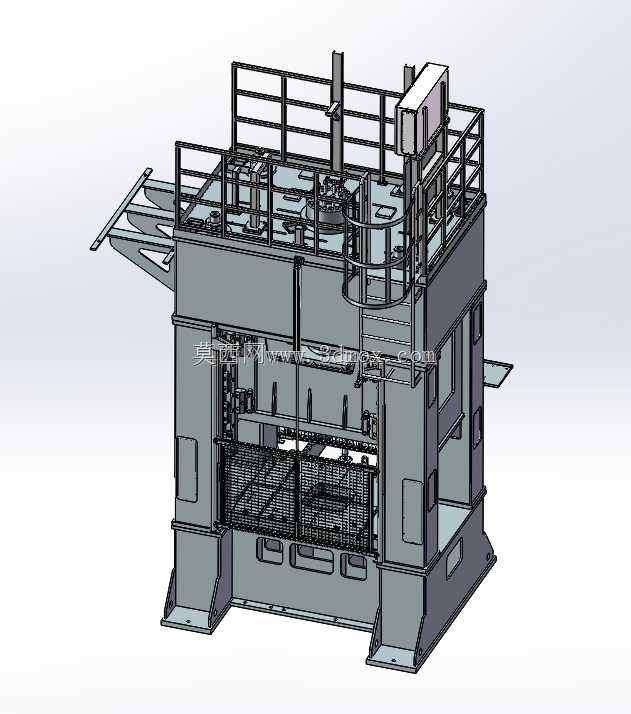

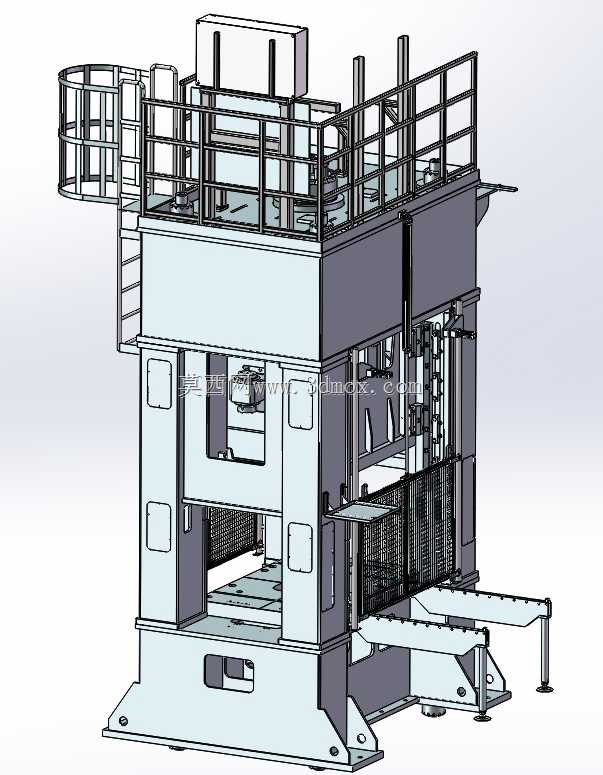

　　窗口两侧的立柱上加工有均匀分布的调节螺孔，用于安装模具调整垫块与安全防护栏支架，操作人员可根据不同模具的闭合高度快速调整装模空间。设备顶部的传动箱区域预留了飞轮、离合器与制动器的安装位，侧面的爬梯与顶部检修平台采用防滑格栅板设计，周边设置1.2米高的安全护栏，满足日常设备检修、传动部件润滑维护的操作空间需求，爬梯的踏步间距控制在300mm以内，符合工业设备检修通道的安全设计规范。机身左侧伸出的接料托板采用可翻转式结构，非作业状态下可向上翻折收纳，减少车间占地空间，作业时放下可承接冲压完成的工件，托板底部设置可调式支撑脚，可根据地面平整度调整支撑高度，避免托板受工件冲击产生变形。底座部分采用大面接触的安装平面，

　　预留了6个对称分布的地脚螺栓安装孔，安装时需配合二次灌浆层固定，保障设备满负载冲压时的机身稳定性，底座中间的落料空腔可直接对接车间废料输送线，冲压产生的边角废料可直接通过空腔落入下方废料槽，无需人工频繁清理作业区域。从安装边界来看，设备主体占地宽度适配常规工业车间的柱距要求，顶部传动部分的最高点距离地面的高度满足标准厂房的层高限制，侧面爬梯与操作侧的安全距离预留足够的人员操作与物料周转空间，不会与车间内的行吊行走路径、周边输送设备产生干涉。设备的润滑系统管路沿立柱内侧的走线槽布置，避免外露管路被工件磕碰损坏，各润滑点预留了快插式注油口，日常维护时可快速完成各运动副的润滑作业。机身正面的操作面板安装位预留了电气走线孔，

　　可搭配双手操作按钮、光电保护装置等安全配件，满足锻压设备的安全作业规范，避免操作过程中的安全隐患。在结构细节处理上，所有机身焊缝都采用连续满焊工艺，焊后进行打磨抛丸处理，消除焊接应力集中点，长期承受交变冲压负载时不会出现焊缝开裂的问题；导轨面采用高频淬火处理，表面硬度达到HRC45以上，滑块运行时的导向精度保持性更好，可长期保障冲压作业的运动精度。
