手动式薄板裁切折弯一体工装结构

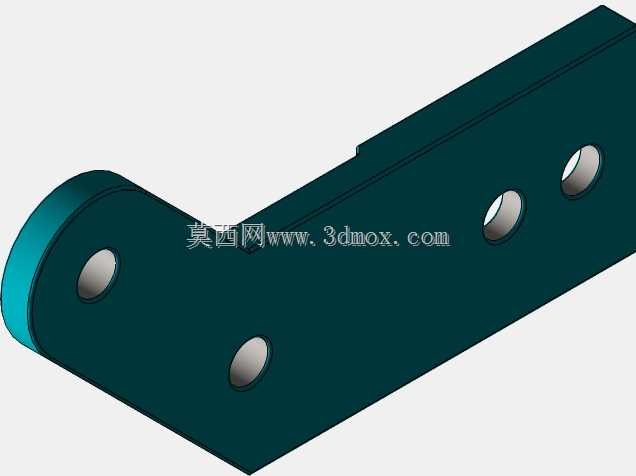

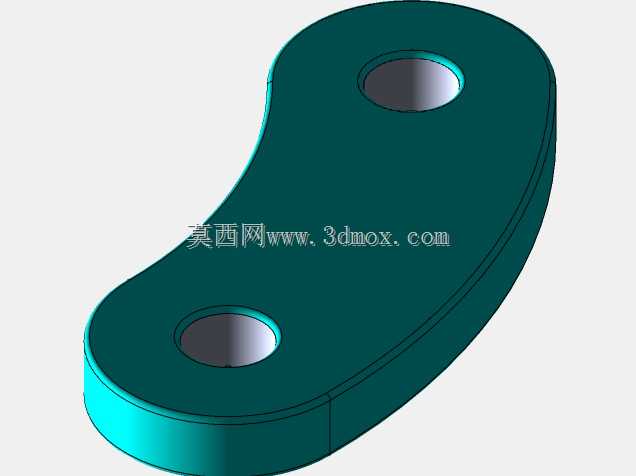

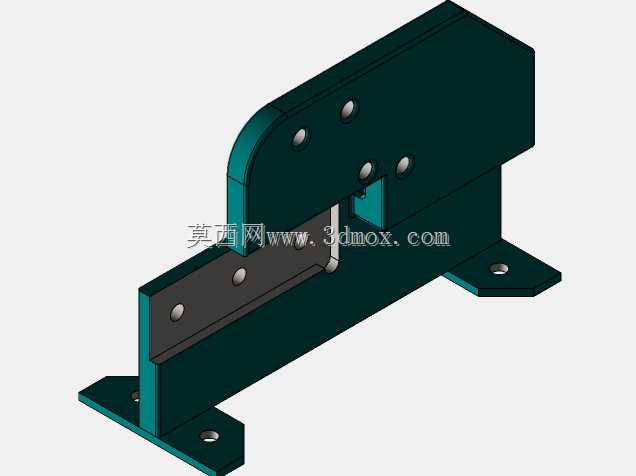

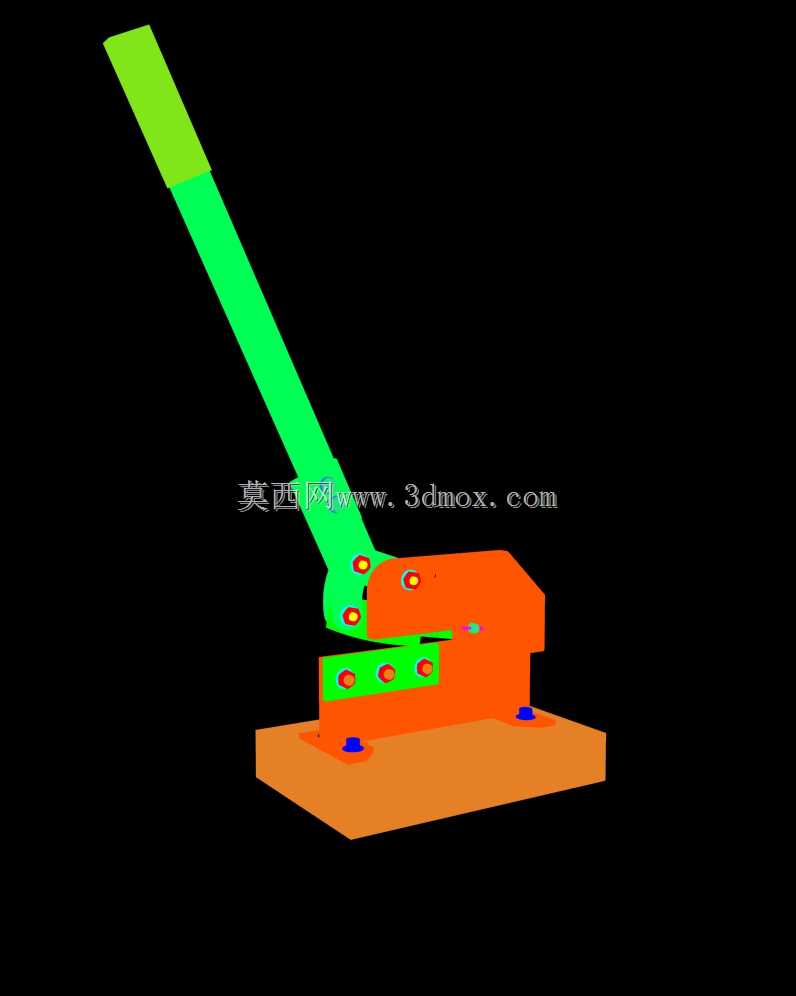

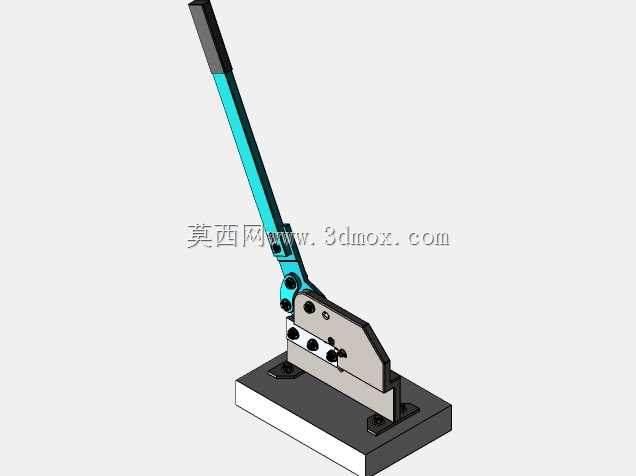

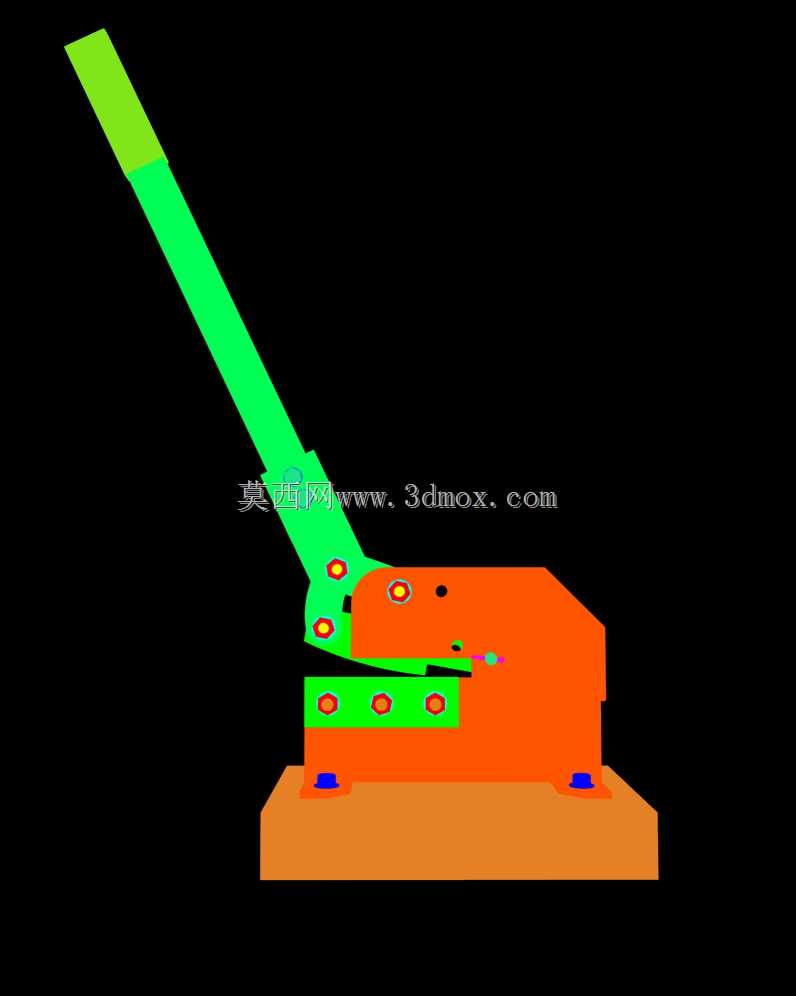

　　这款手动板材加工工装，主要面向小批量薄板加工场景设计，常见于五金维修工位、教学实训车间、小型五金加工门店以及产品打样环节，用来处理厚度1.5mm以内的冷轧钢板、1mm以内的铝板以及0.8mm以内的不锈钢薄板的裁切与折弯作业，无需外接电源气源，完全依靠手动杠杆施力完成加工动作，对作业场地的配套条件要求极低，哪怕是没有工业供电的临时维修点也能正常使用。从结构设计逻辑来看，整体采用杠杆增力原理，长操作手柄通过铰接销轴连接到主机身，力臂长度经过反复校核，确保普通成年男性单手施加的握力经过杠杆放大后，在刀口位置能输出足够的剪切力，同时不会因为力臂过长导致操作时设备侧翻。主机身采用一体式铸钢基座搭配加厚钢板焊接的受力框架，

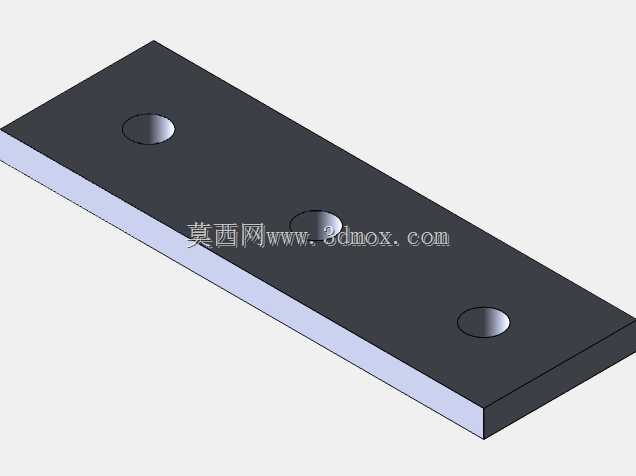

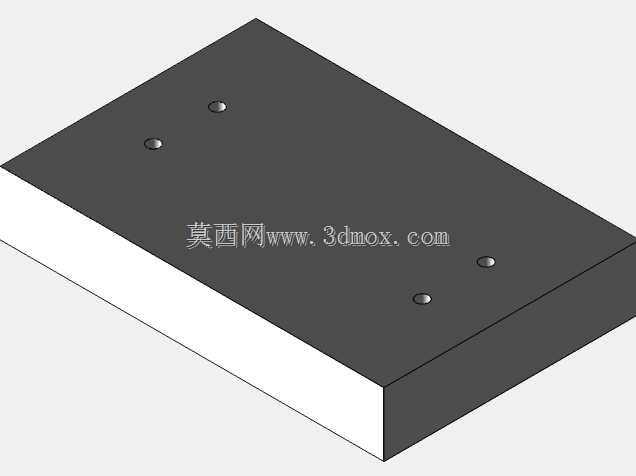

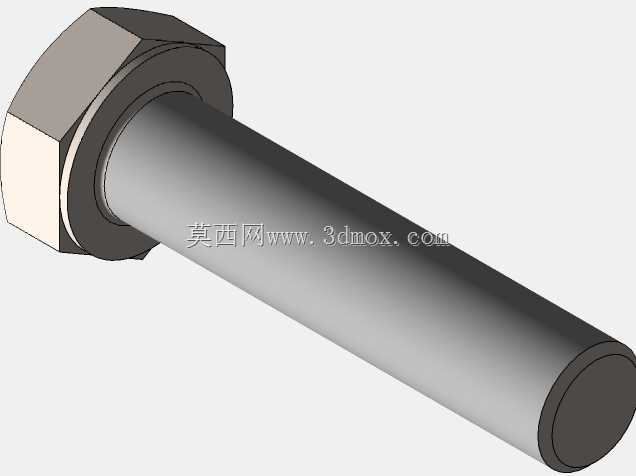

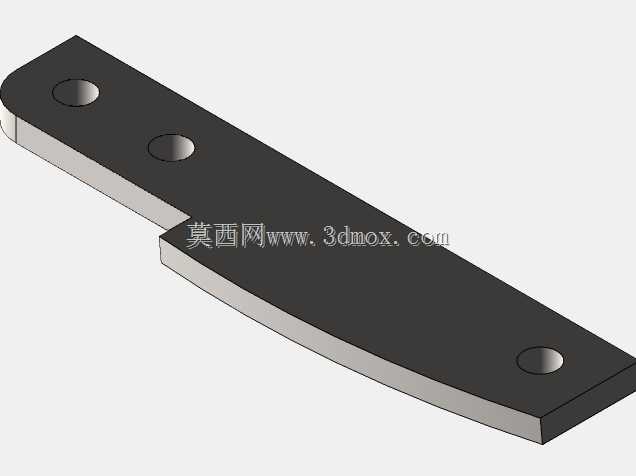

　　所有铰接位置都加装了耐磨铜套，避免长期反复转动出现销轴磨损间隙过大，导致刀口错位、折弯精度下降的问题。底部的安装底座采用高密度铸铁材质，重量占整机重量的60%以上，一方面通过自重抵消操作时的倾覆力矩，另一方面预留了四个沉头安装孔，可以直接通过膨胀螺栓固定在木质或者钢制工作台面上，安装边界要求不高，只需要台面预留至少350mm*200mm的平整安装区域，台面承重不低于50kg即可稳定安装。刀口部分采用分体式镶件设计，动刀和定刀都选用Cr12MoV模具钢淬火处理，硬度达到HRC58-62，裁切刃口做了1.5度的斜角设计，裁切时从板材一侧逐步切入，相比平口裁切能降低30%左右的操作力，同时避免切口出现毛边、撕裂的问题；

　　刀口间隙可以通过定刀位置的调节螺钉进行微调，适配不同厚度的板材加工需求，间隙调整范围在0.02mm到0.2mm之间，调整时只需要用塞尺配合内六角扳手即可完成，不需要拆解主体结构。折弯工位集成在裁切刀口的同侧，折弯下模做了不同宽度的V型槽口，分别对应不同折弯半径的加工需求，折弯上模随动刀联动，裁切完成后不需要更换工位，直接将板材对准折弯槽口压下手柄就能完成折弯作业，省去了工件周转的步骤，对于小批量多工序的薄板加工来说，能有效减少工件搬运的辅助时间。操作手柄的握持部分包胶处理，表面做了防滑纹理，长时间操作也不容易磨手，手柄抬起的最大角度做了机械限位，避免抬升过高导致铰接位置过死点，操作时出现回弹伤人的问题。

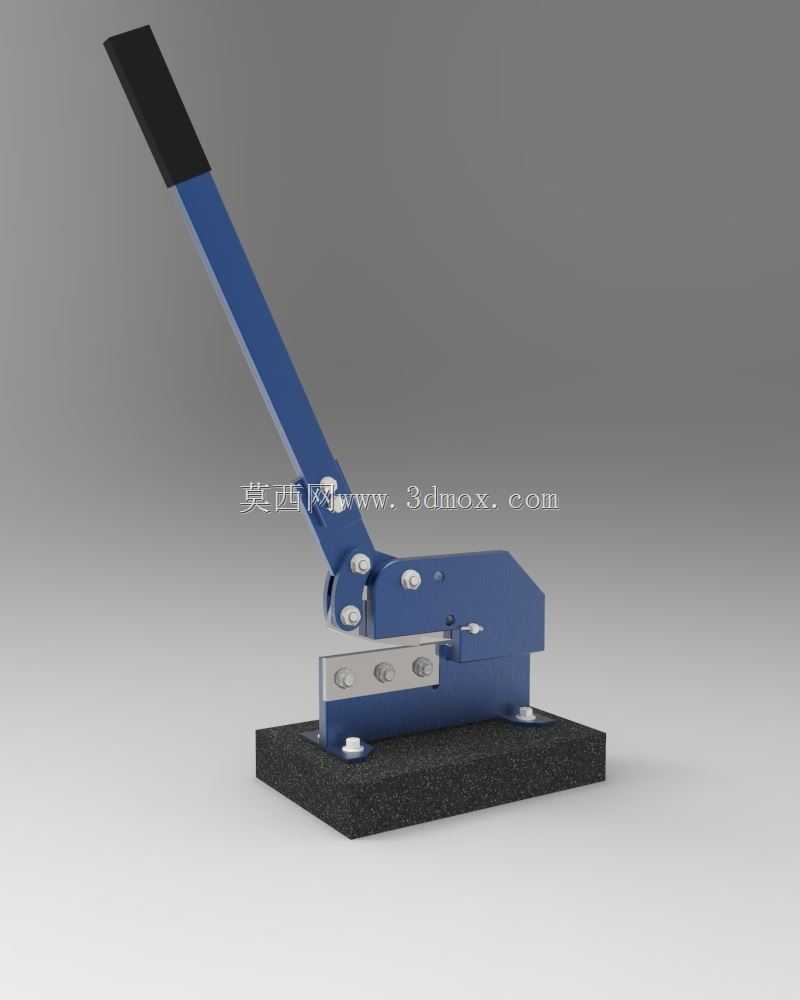

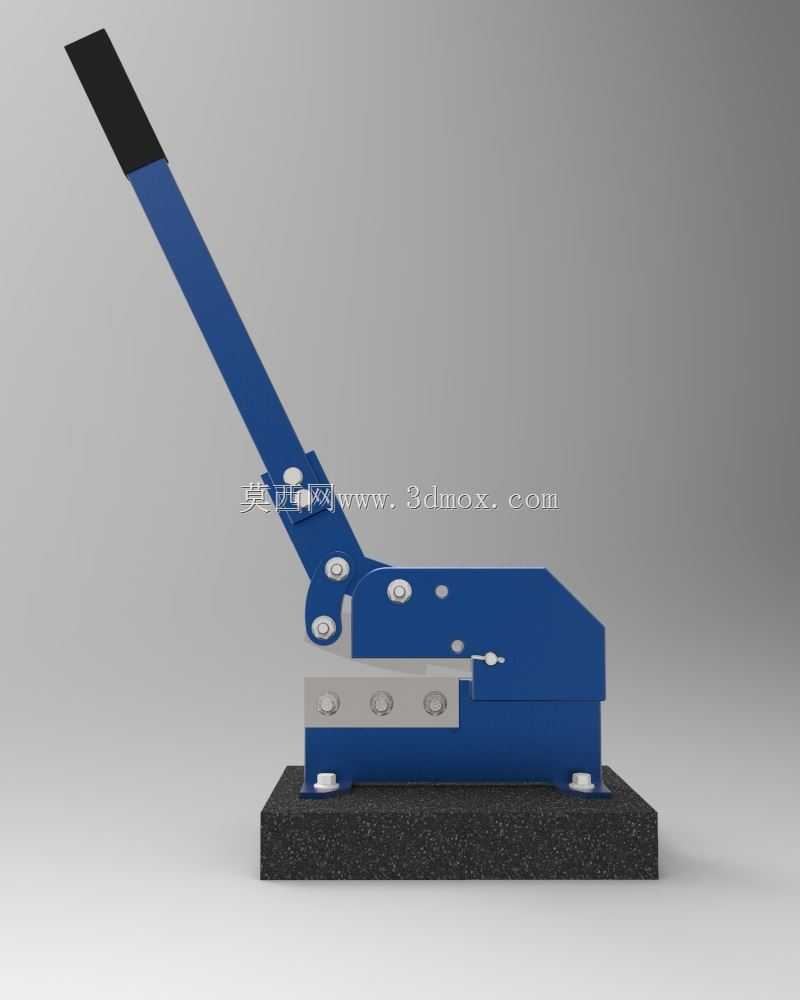

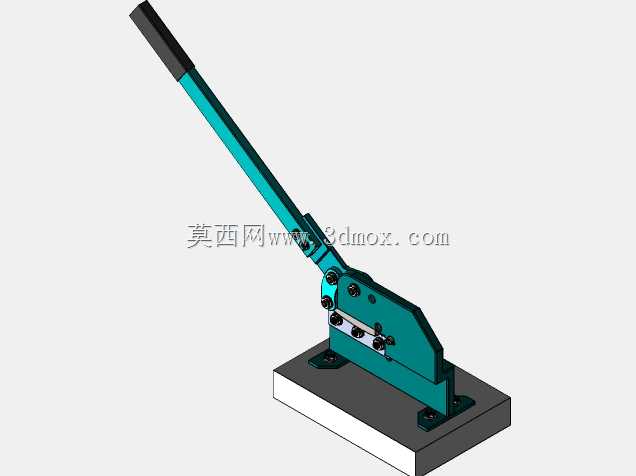

　　整机所有外露的金属部件都做了喷塑处理，蓝色的外观涂层不仅能防锈，也能在车间环境下快速识别设备位置，底座的黑色磨砂面做了防滑处理，未打螺栓固定的临时使用场景下，也能依靠底座摩擦力减少设备滑动。从实际使用的角度来看，这款工装相比大型电动剪板机、折弯机，采购成本不到大型设备的二十分之一，占地面积不足0.1平方米，不需要专门的设备安装地基，新员工只需要十分钟左右的操作培训就能上手，加工出来的工件切口平直、折弯角度一致性好，完全能满足小批量生产、样品打样、现场维修的加工精度要求。设计过程中特意规避了复杂的传动结构，整机没有易损的电子元件、液压密封件，日常维护只需要定期在铰接销轴位置加注少量润滑油，刀口磨损后只需要更换镶件即可，维护成本极低，适合加工频次不高但对加工质量有要求的场景使用。在加工尺寸边界上，单次裁切的最大板材宽度为150mm，折弯的最大板材宽度同样为150mm，折弯角度可以通过下模的定位块进行调节，最大折弯角度能达到95度，满足常见的薄板折边、包边、裁切下料需求。
