翅片冲压成型自动化生产线设备结构

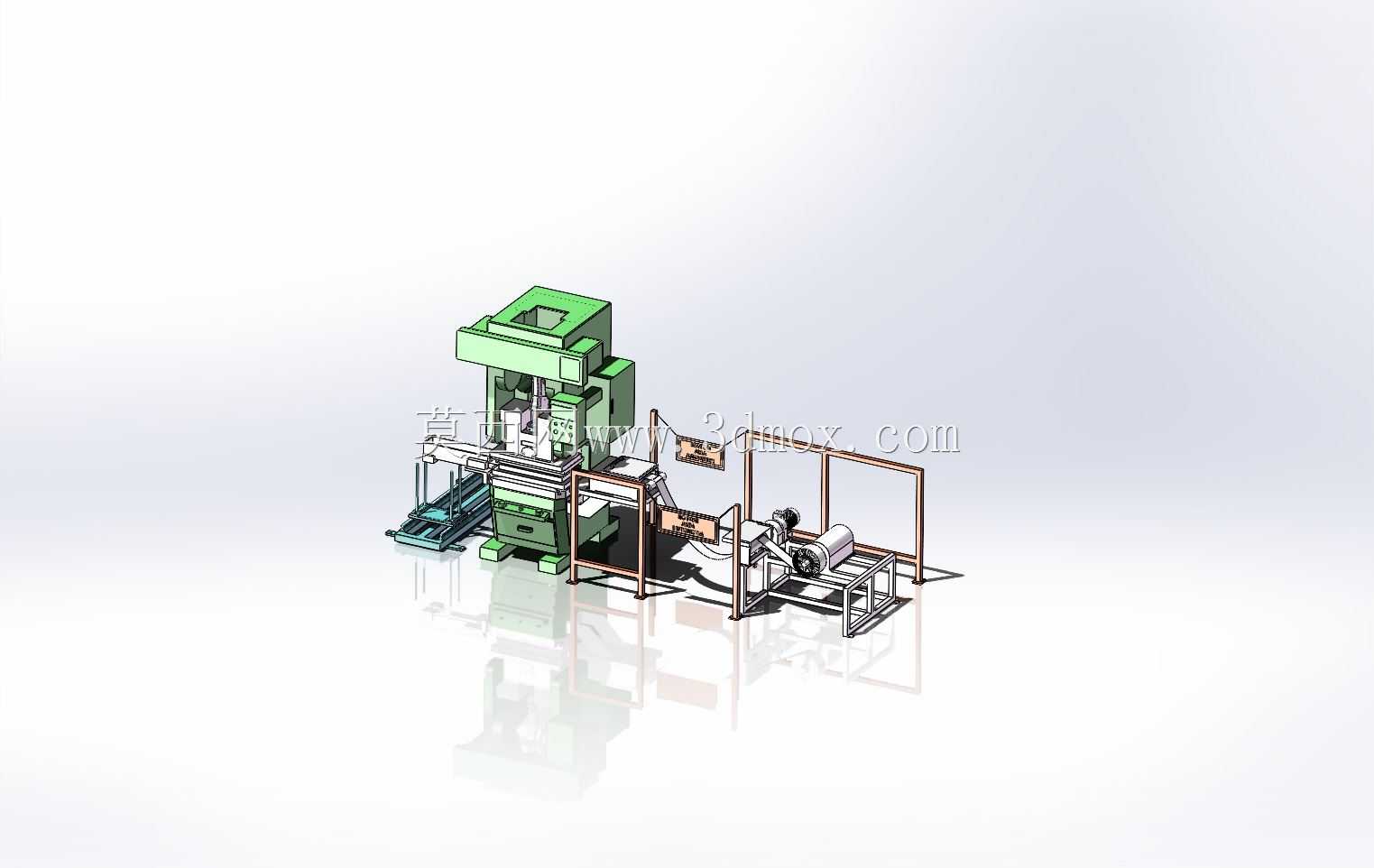

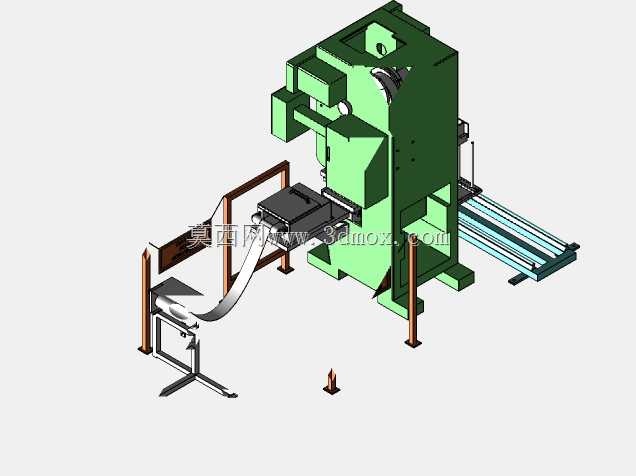

　　这套设备主要面向换热器翅片的连续冲压成型加工场景，在暖通制冷、汽车散热系统零部件生产环节中，承担薄金属带材的开卷、送料、级进冲压、成品输出全流程作业，替代传统单机冲压加人工转运的作业模式，可适配铝箔、铜箔等0.08-0.2mm厚度的超薄金属带材加工，是散热部件量产环节的核心加工单元。从整体布局来看，设备采用模块化分段设计思路，核心冲压主机位于产线中段，左侧对接带料开卷与伺服送料机构，右侧衔接成品集料与输送单元，各模块通过统一的安装底座定位，安装时需保证主机工作台面水平度误差不超过0.05mm/m，避免长期运行出现导轨偏磨、冲压精度下降问题。核心冲压主机采用闭式框架结构，相比开式冲床具备更高的刚性储备，

　　冲压过程中滑块的下死点重复精度可控制在0.01mm以内，满足翅片密集冲孔、翻边成型的高精度加工要求，滑块行程可根据翅片成型高度调整，常规适配行程范围为20-80mm，公称力覆盖450kN-1200kN区间，可满足不同规格翅片的冲裁力需求。送料模块采用伺服驱动的辊式送料结构，送料步距精度可达±0.02mm，配合带料张力控制机构，可避免超薄带材送料过程中出现跑偏、褶皱问题，送料速度与主机冲压节拍联动匹配，最高可适配200次/分钟的连续冲压节拍，保障产线连续运行稳定性。右侧的集料输送单元采用皮带式输送结构，将冲压完成的成型翅片有序输送至集料工位，输送速度可根据冲压节拍灵活调整，输送面高度与主机出料口高度差控制在50mm以内，

　　避免成型翅片出料时出现弯折变形。设备的气动系统集中布置在右侧机架旁，统一为带料压紧、集料抬升、工位切换等辅助动作提供动力源，气路布置沿机架型材内侧走线，避免外露管线被运行中的带料剐蹭破损。电气控制箱集成在主机侧方，预留标准通讯接口，可对接车间MES系统实现生产数据的实时采集与节拍管控。在安装边界方面，整套产线的横向安装总长度约为4.2m，宽度约1.8m，主机顶部最高点距离地面高度约2.3m，安装时需在设备周边预留不小于0.8m的操作维护通道，地面承载能力需不小于5t/㎡，避免设备运行振动导致基础沉降。设计过程中针对超薄带材加工的特性，在模具安装位设置了快速定位销结构，换模时可通过定位销快速完成级进模的装夹定位，减少换模调试时间，

　　同时在送料路径上设置了多组带料检测传感器，当出现带料用尽、送料卡滞、料带跑偏等异常情况时，可即时触发主机停机保护，避免模具损坏与带料浪费。设备的润滑系统采用集中自动润滑设计，可按照预设周期对滑块导轨、曲轴轴承、送料辊轴承等运动副自动加注润滑脂，减少人工维护工作量，同时避免人工润滑不及时导致的运动部件异常磨损。从结构细节来看，主机的滑块采用六面导向结构，相比传统四面导向具备更好的抗偏载能力，在级进模不同工位冲裁力不均衡的工况下，仍能保持滑块运行的平稳性，保障翅片成型的尺寸一致性。开卷机构采用气胀轴装夹结构，可适配内径75mm-150mm的带料卷装夹，最大承载带料卷重量可达300kg，满足长时间连续生产的上料需求，同时配备气动刹车结构，可在主机停机时即时锁止开卷辊，避免带料惯性松脱。集料工位设置了可调式挡料结构，可根据不同长度的成型翅片调整挡料位置，保证成品堆叠整齐，减少后续整理工序的人工工作量。
