160吨Φ51732型冲压成型设备结构设计

　　在金属板材批量成型加工的生产场景中，160吨公称力的冲压设备是中小型冲压件生产线的核心配置，这类设备广泛覆盖家电钣金配件、汽车小型结构件、五金冲压件的落料、冲孔、弯曲、浅拉伸等工序，适配0.5-6mm厚度的普通冷轧钢板、热轧钢板以及部分铝合金板材的冲压加工需求，相比更小吨位的冲床，其公称力行程覆盖范围更广，能够满足多工位级进模的连续冲压负载要求，同时不会像大吨位冲床那样造成设备能力冗余、占用过多车间场地与初期投入成本。

　　这款冲床的设计围绕1:1实际生产尺寸还原，整体采用开式可倾式机身的经典结构布局，机身采用HT250灰铸铁整体铸造而成，铸造后经过两次时效处理消除内应力，避免长期冲压负载下机身出现形变导致的模具间隙偏移、冲压件精度超差问题。设备的滑块运动方向垂直于工作台面，公称力行程达到6mm，能够满足带拉伸特征的冲压工序成型力需求，不会出现行程末端压力不足导致的零件成型不到位、毛刺超差问题。滑块内部集成了压塌式保险块结构，当冲压过程中出现叠料、模具卡模等过载情况时，保险块会先行溃缩吸收过载冲击力，保护曲轴、连杆以及机身主结构不受损坏，降低设备故障后的维修成本与停机时长。

　　从安装边界来看，设备的工作台面尺寸经过优化设计，能够适配最大长度800mm、宽度500mm的模具安装需求，工作台板上开有标准T型槽，槽间距符合冲压模具的通用安装规范，无需额外加工转接板即可完成大部分标准规格模具的装夹固定。滑块底面的模柄孔尺寸为Φ50mm，适配市面上绝大多数标准冷冲模的模柄安装要求，装模高度调节范围在220mm到380mm之间，调节手轮设置在机身正面右侧，配合机械锁紧装置，调整到目标装模高度后可直接锁紧，避免冲压过程中装模高度窜动影响冲压件尺寸一致性。

　　传动系统采用一级齿轮减速结构，电机通过V型带带动飞轮储能，飞轮经过动平衡校准，运转过程中振动量控制在标准允许范围内，离合器采用刚性转键式结构，结合可靠、维护成本低，适合连续三班制的生产作业场景。操作工位设置在机身正面，配备双手操作按钮与紧急停止按钮，同时预留了光电保护装置的安装接口，用户可根据自身车间的安全规范加装光幕保护，避免操作过程中出现安全事故。设备的润滑系统采用集中稀油润滑布局，曲轴轴承、连杆铜套、导轨面等关键摩擦副都设置了独立的供油通路，日常维护时只需按照周期加注润滑油即可保证各运动副的润滑状态，减少异常磨损导致的设备精度下降。

　　在实际生产线布局中，这款冲床可单独作为单工序冲压设备使用，搭配手动送料或简易滚轮送料架完成小批量零件的加工，也可多台连线组成冲压生产线，配合多工位传送装置完成复杂零件的多工序连续加工，设备的地脚螺栓孔位置按照通用工业厂房的设备基础规范设计，安装时只需按照图纸要求浇筑混凝土基础，预留好减震垫安装位置即可完成设备固定，无需额外做特殊的地基加强处理。设备的气动系统预留了接口，可根据需求加装气垫装置，用于拉伸工序的压边力供给，拓展设备的加工工艺范围，满足带拉伸特征零件的生产需求。

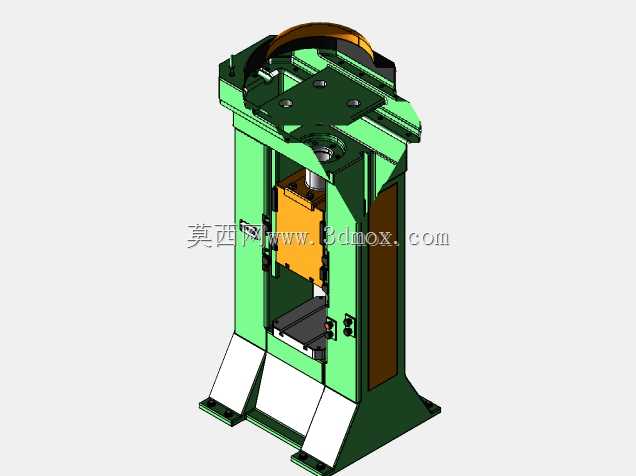

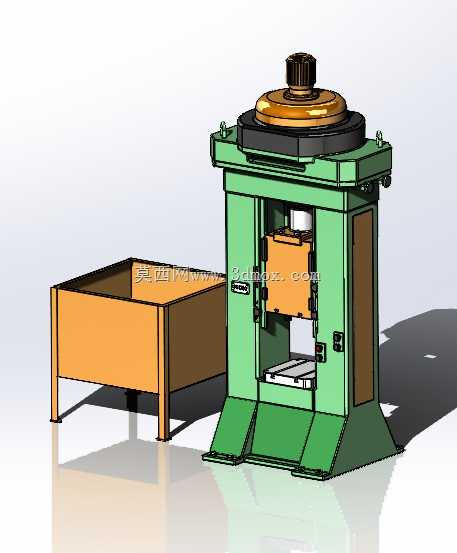

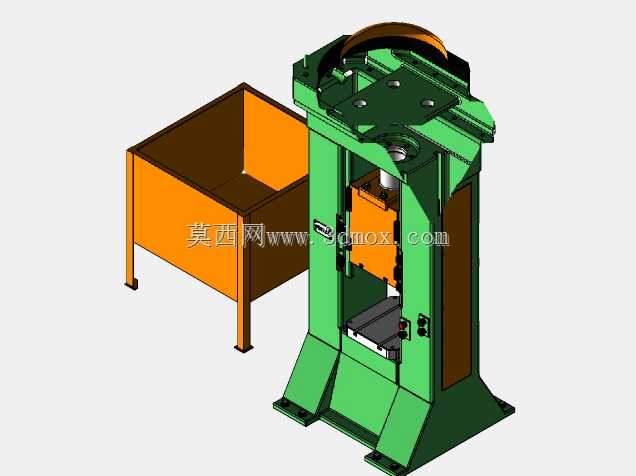

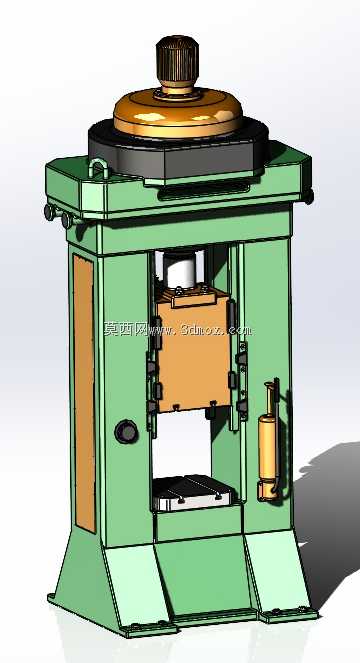

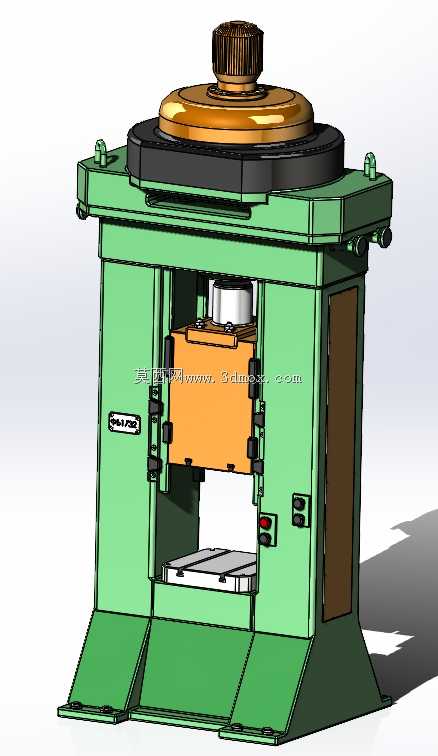

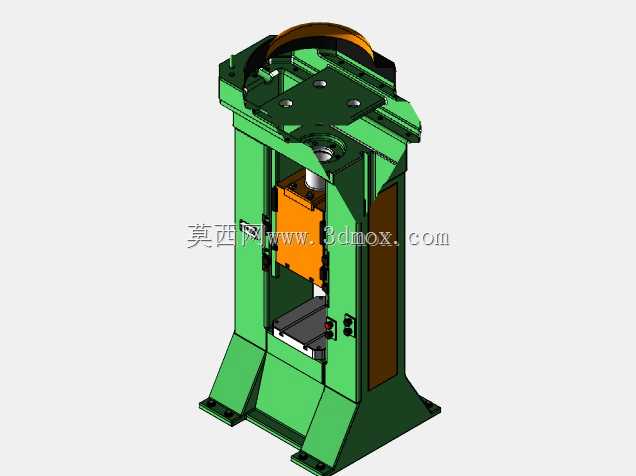

　　从建模细节来看，整个设备的结构完全按照实际加工装配关系搭建，机身、曲轴、连杆、滑块、工作台、飞轮、离合器、操作面板等部件都做了独立的结构还原，各运动部件的配合间隙符合实际设备的装配公差要求，可直接用于生产线布局仿真、设备教学演示、冲压工序模拟等场景，也可作为非标自动化生产线配套设备选型时的三维参考，帮助设计人员快速完成生产线的空间布局校验，避免出现设备干涉、操作空间不足等设计问题。导轨面的长度经过优化，滑块运动过程中导轨的导向长度足够，即使在偏心负载冲压的工况下，也能保证滑块的运动精度，减少模具的单边磨损，延长模具的使用寿命。制动装置采用带式制动器，与离合器动作联动，离合器脱开时制动器立刻抱紧飞轮轴，保证滑块能够可靠停止在上死点位置，方便操作人员取放零件与调整模具。
