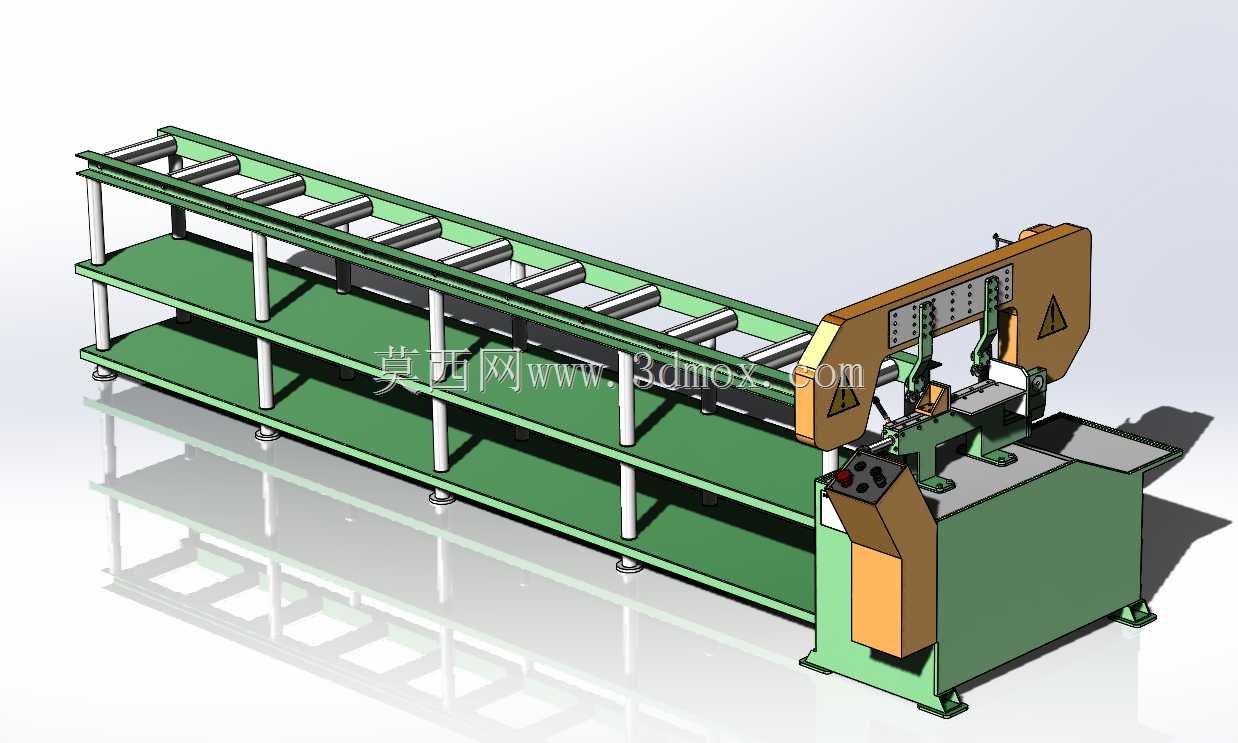

带辊道进料架的立式带锯切割设备

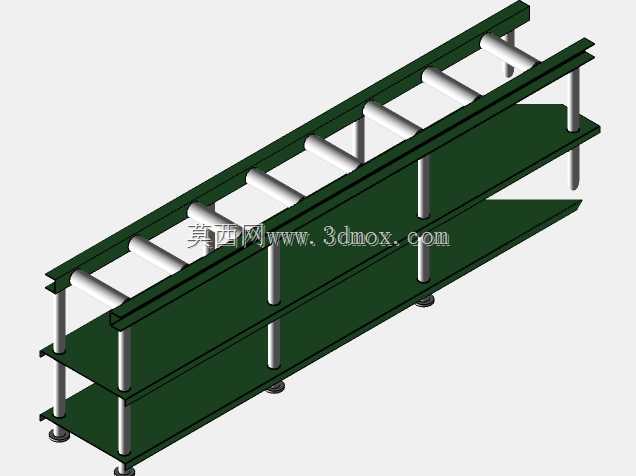

　　这套锯切设备的设计核心围绕长尺寸型材的连续锯切作业展开，配套的多层辊道进料架并非简单的承托结构，每层辊道的辊子间距、安装高度都经过匹配计算，最上层辊道面与锯切工作台面保持齐平，辊子采用两端带轴承座的钢制光辊，转动阻力小，推送长条形钢材、铝型材时不需要额外吊装辅助，单人即可完成上料推送作业。中间层的置物平台可临时存放待切工件、测量工具或者替换锯条，底层承托板则用于收纳锯切产生的边角料，避免废料散落至地面影响车间通行，三层结构的支撑立柱采用标准圆管焊接，底部配可调脚杯，可根据车间地面的平整度调整整体水平度，保证辊道面与锯切台面的平行度误差控制在允许范围内，避免进料时工件卡滞。

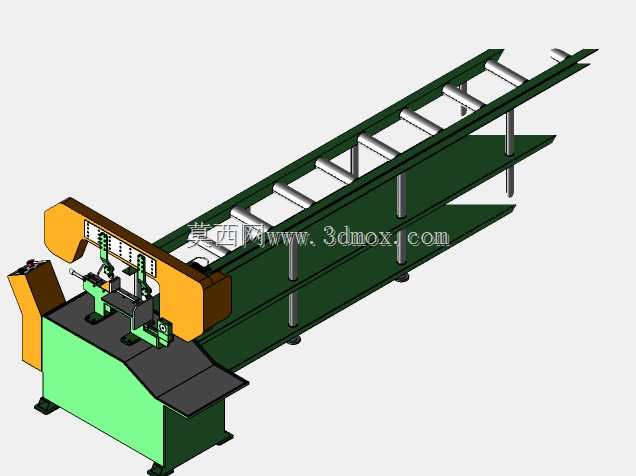

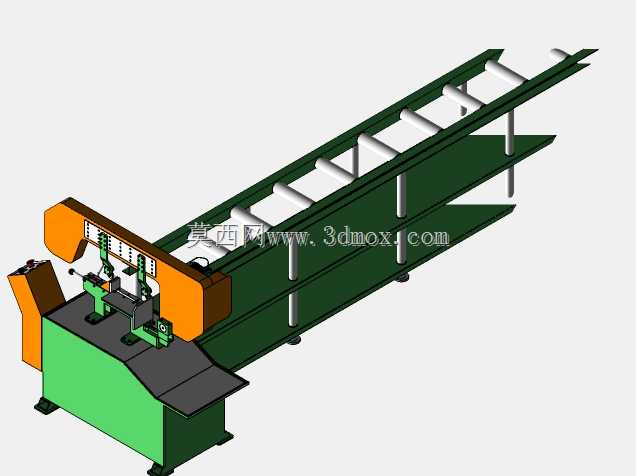

　　主机部分采用立式带锯的结构布局，相比卧式带锯，立式结构更适合切割截面轮廓复杂、需要手动调整进给角度的工件，锯条的张紧机构设置在主机顶部的护罩内，通过手轮即可调整张紧力，不需要额外的专用工具，日常维护更换锯条的操作门槛更低。主机的操作面板布置在机身前侧的斜面上，急停按钮、锯条启停开关、进给速度调节旋钮都在操作人员站立时的伸手可及范围内，符合人机工程学的操作要求，机身两侧的锯轮护罩上贴有安全警示标识，护罩采用可拆卸式结构，检修时只需松开固定螺丝即可打开，不需要拆解过多周边部件。

　　锯切工作台面设置了可调节的工件定位挡板，挡板可沿台面上的T型槽调整位置，配合辊道的进料方向，可快速完成定长切割的定位，不需要每次上料都反复测量尺寸，针对不同厚度的工件，锯条的导向臂可沿垂直导轨调整高度，让导向块尽可能贴近工件表面，减少锯条切削时的抖动量，保证切割面的平面度，降低后续打磨工序的工作量。设备的主机底座采用箱式焊接结构，内部预留了切削液的存储腔，锯切时切削液通过管路喷淋到锯条与工件的接触位置，既可以降低锯条的切削温度，延长锯条使用寿命，也可以将切屑冲刷到工作台的排屑口，落入底座内部的集屑抽屉，清理切屑时只需要抽出抽屉即可，不需要钻进设备底部清扫。

　　从安装边界来看，整套设备的进料架长度可根据车间的实际场地进行拼接扩展，单节进料架的连接位置采用定位销加螺栓的固定方式，拼接后可保证整段辊道的直线度，不需要现场配焊调整，主机与进料架的对接位置设置了导向过渡板，避免工件从辊道推送到工作台时出现卡顿。设备的整体重心集中在主机底座位置，正常锯切作业时的振动量很小，不需要做特殊的地基预埋，只要车间地面的承重满足要求，放置到位调平脚杯即可投入使用，供电接口采用标准的工业三相电接口，气动或者液压的进给管路都在出厂时完成预接，现场只需要接通电源、加注切削液即可完成调试。

　　在实际生产场景中，这类设备多用于钢结构加工车间、五金型材下料工段，处理方管、圆钢、角钢、异型铝型材等长尺寸原材料的定尺切割，相比砂轮切割机，带锯切割的切口更平整，材料损耗更小，也不会产生大量的火花和烧灼毛刺，相比数控全自动锯切设备，这种搭配长辊道的立式带锯投入成本更低，对小批量多规格的下料作业适应性更强，操作人员可根据工件的形状灵活调整进料角度和定位位置，不需要提前编写加工程序，换产调整的时间更短。设计过程中对锯轮的动平衡、辊子的同轴度都做了校核，避免高速运转时出现异常振动，所有的转动部位都加装了防护结构，防止操作人员误触发生安全事故，走线全部布置在机架的内部线槽内，外部没有明露的电线，避免车间内的金属切屑刮破线缆绝缘层造成安全隐患。
