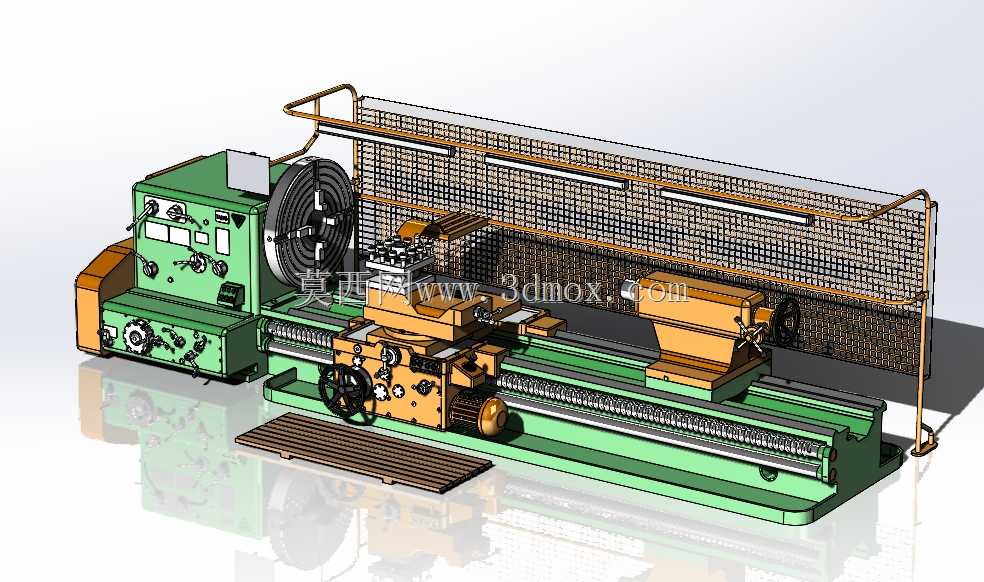

1M65型普通卧式车床结构三维设计

　　在通用机械加工车间的轴类、盘套类零件批量与单件加工场景中，卧式车床始终是承担回转面切削工序的核心设备，本次呈现的1M65型卧式车床结构，完整还原了传统通用车床的全部件装配关系，可直接用于设备结构认知、改造方案推演、教学演示等场景。从实际加工用途来看，该设备可完成外圆车削、内孔镗削、端面切削、螺纹车削、锥面加工、切槽切断等多类常规车削工序，适配黑色金属、有色金属等多种常见加工材质，在中小批量机械加工、设备维修车间、职业院校实训场地都有极高的适配性。

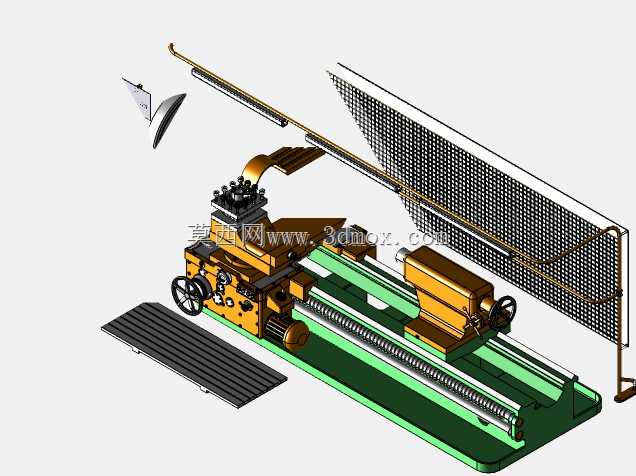

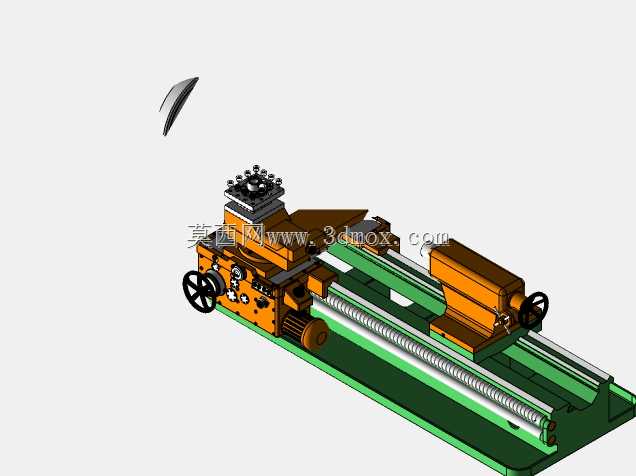

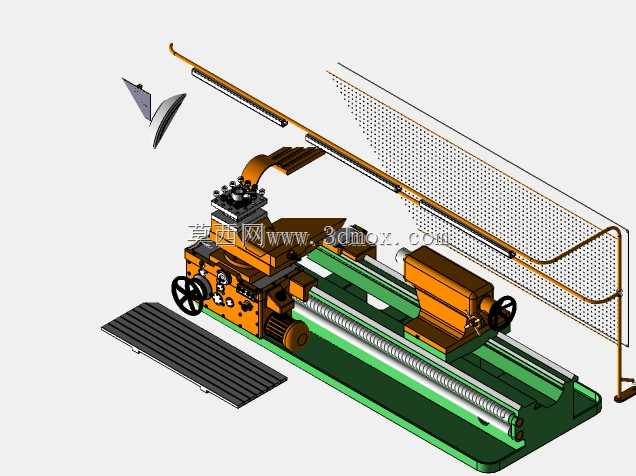

　　从功能特性层面拆解，该结构完整保留了传统卧式车床的核心功能模块：床头箱部分集成了主轴变速机构，可通过手柄切换实现多档主轴转速输出，适配不同材质、不同直径工件的切削线速度需求，主轴端配备标准卡盘连接结构，可装夹三爪自定心卡盘、四爪单动卡盘等常用装夹附件，满足不同规则、不规则工件的装夹找正需求。进给系统部分完整还原了光杆、丝杆的双传动结构，光杆承担常规走刀的动力传输，实现纵向、横向的自动进给切削，丝杆专门用于螺纹车削工序的精准传动，保证螺纹导程的加工精度，溜板箱部分集成了开合螺母机构、进给换向机构、过载保护结构，可实现手动进给与自动进给的快速切换，同时在切削负载超出阈值时触发保护，避免传动部件损坏。刀架部分采用传统的四方回转刀架结构，可同时装夹四把不同用途的车刀，通过转动刀架即可快速切换加工刀具，减少换刀辅助时间，尾座部分可沿床身导轨纵向移动，既可以安装顶尖支撑长轴类工件，避免长工件加工时出现挠曲变形，也可换装钻头、铰刀等孔加工刀具，完成工件端面的孔系加工工序。床身部分采用高刚性的箱型结构设计，搭配经过磨削加工的平-V组合导轨，为溜板、尾座的移动提供稳定的导向基准，保证长期使用下的运动精度保持性，床身下方配备的脚踏板结构，既方便操作人员贴近设备操作，也可承接加工过程中滴落的切削液与金属切屑，便于车间现场的清洁整理。设备后部配备的安全防护网结构，可在高速切削时阻挡飞溅的切屑，避免切屑烫伤操作人员，同时不影响操作人员对加工状态的观察，符合机械加工设备的安全防护设计要求。

　　从设计思路来看，该结构完全遵循传统通用卧式车床的成熟设计逻辑，优先保证设备的刚性与加工稳定性，所有传动部件的布局都预留了足够的维护操作空间，日常保养时可快速打开床头箱、溜板箱的盖板完成润滑、易损件更换操作，各操作手柄的布局都符合操作人员的常规操作习惯，主轴变速手柄、进给换向手柄、刀架锁紧手柄、尾座锁紧手柄都设置在操作人员伸手可及的位置，降低操作过程中的动作幅度，减少长时间操作的疲劳感。在细节设计上，床头箱外侧的刻度盘、铭牌区域都做了结构还原，可对应标注各档位的转速、进给量参数，方便操作人员快速匹配加工参数，导轨面的润滑油路结构也做了完整还原，可实现导轨运动面的持续润滑，减少导轨磨损，延长设备使用寿命。

　　从安装边界与外形尺寸来看，该设备属于中型卧式车床范畴，整体布局沿床身长度方向延伸，安装时需要在车间地面预留足够的操作空间，设备前端需要预留不小于1米的操作人员站立、操作空间，设备左右两端需要预留足够的工件上下料空间，方便长轴类工件的装夹拆卸，设备后部需要预留不小于0.8米的维护空间，方便电气线路、传动部件的检修维护。设备的整体重心集中在床身与床头箱位置，安装时需要做混凝土地基预埋，通过地脚螺栓将床身调平固定，避免高速切削时出现设备振动影响加工精度，床身的水平度调整需要满足纵向、横向水平误差不超过0.04/1000mm的精度要求，保证导轨的直线度精度，进而保证工件的加工形位公差。

　　对于结构设计从业者来说，该完整装配结构可直接作为通用卧式车床设计的参考基准，可在此基础上完成数控化改造、自动化上下料配套、防护结构升级等二次设计；对于设备选型人员来说，可通过该结构直观了解该规格车床的各部件布局、操作空间需求，提前完成车间场地规划、配套辅助设施的配置；对于三维建模从业者来说，该结构完整呈现了大型装配体的层级配合关系、标准件与非标件的搭配逻辑，可作为大型机械装备建模的参考案例，理解复杂装配体的建模顺序、配合约束设置技巧。
