卡吉特马苏拉纸筒自动化生产加工设备

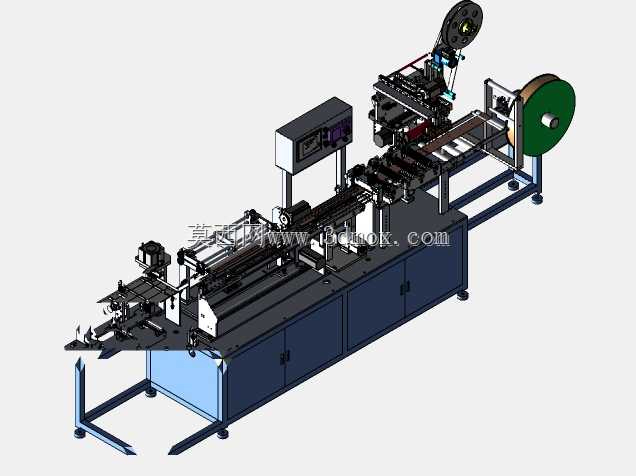

　　这套设备面向纸筒类包装耗材的连续化生产场景，主要适配电子元器件载带包装配套的纸筒成型工序，在贴片元件分装、小型精密零件收纳的上游包装耗材生产环节中，承担从卷状原材到成品纸筒的全流程加工动作。设备整体采用长条形卧式布局，底部为一体式焊接机架，机架下部设置封闭式柜体用于容纳电气控制元件、气动管路排布与传动动力组件，柜体底部配置可调式支撑脚杯，可适配车间地面的平整度偏差，安装时无需额外浇筑预埋基础，仅需在硬化平整的车间地面完成脚杯调平即可固定，整体占地长度约3.2米，宽度约1.1米，操作侧预留0.8米以上的维护通道即可满足日常换料、调试与故障排查需求。

　　设备的进料端配置大直径卷料安装轴，可适配幅宽匹配的带状纸质原材卷料，卷料轴带阻尼张力控制结构，可根据原材厚度与送料速度实时调整放料张力，避免原材拉扯变形或松垮偏移，原材从料卷引出后依次经过多组导向辊组进入成型工位，导向辊组全部采用硬质阳极氧化铝辊，表面做镜面抛光处理，减少原材输送过程中的摩擦刮痕，同时每组导向辊都配置微调旋钮，可快速调整原材的走带位置，保证原材始终对准成型工位的中心基准。成型工位采用多组渐进式折边轮组结构，将平面带状原材逐步卷曲成指定直径的筒状结构，轮组的间隙可根据纸筒壁厚做0.1mm精度的微调，适配不同克重的纸质原材加工需求，卷曲成型后的筒状结构经过涂胶压合段完成接缝粘合，压合轮采用耐高温硅胶材质，保证粘合压力均匀的同时不会压伤纸筒表面。

　　完成粘合的纸筒进入定长裁切工位，裁切组件采用伺服驱动的往复式切刀，切刀行程与送料速度做电子凸轮同步，可实现不停机连续裁切，裁切长度可通过参数界面直接设置，裁切公差可控制在±0.2mm以内，满足后续载带封装工序对纸筒长度的精度要求。裁切完成的成品纸筒通过出料输送皮带自动送出设备末端，出料端可直接对接成品收集料箱或后续的端面打磨、印刷工序，无需额外人工转运。设备的操作面板设置在进料侧上方的悬臂支架上，面板集成触控显示屏与手动操作按钮，可实时显示各工位的运行参数、故障报警信息，调试时可切换到手动模式单独控制每个工位的动作，方便新员工快速上手操作，也便于维护人员快速定位故障点位。

　　从设计逻辑上看，这套设备优先考虑了连续生产的稳定性，所有传动节点都采用免维护的密封轴承，动力传递采用同步带与精密滚珠丝杠结合的方式，减少长期运行后的传动间隙，走带路径上所有与原材接触的部件都做了圆角钝化处理，避免高速运行时刮破原材造成断料停机。气路系统全部采用快插式接头，管路沿机架内侧的线槽规整排布，每个气动执行元件都单独配置节流阀，可独立调整动作速度，避免不同工位动作干涉。电气布线采用强弱电分离的走线方式，动力线与信号线分别布置在机架两侧的独立线槽内，减少伺服电机运行时的电磁干扰，保证控制系统的信号传输稳定。设备的安全防护方面，所有外露的传动轮组、切刀位置都配置透明亚克力防护挡板，挡板带安全联锁开关，一旦挡板被打开设备会立即停止运行，避免操作人员误触运动部件造成工伤，设备顶部预留了除尘接口，可对接车间中央除尘系统，吸走裁切过程中产生的纸屑，保持设备内部与车间环境的整洁。在实际生产适配中，这套设备可通过更换不同规格的折边轮组、裁切模具，快速适配不同直径、不同长度的纸筒产品生产，换型时间可控制在30分钟以内，适配中小批量多规格的纸筒订单生产需求，相比传统的半自动纸筒加工设备，可减少2到3名操作人员，生产效率提升60%以上，同时成品的一致性远高于人工辅助加工的产品，可有效降低后续封装工序的不良率。
