卡尔顿巴达克纸箱杯自动化生产设备结构

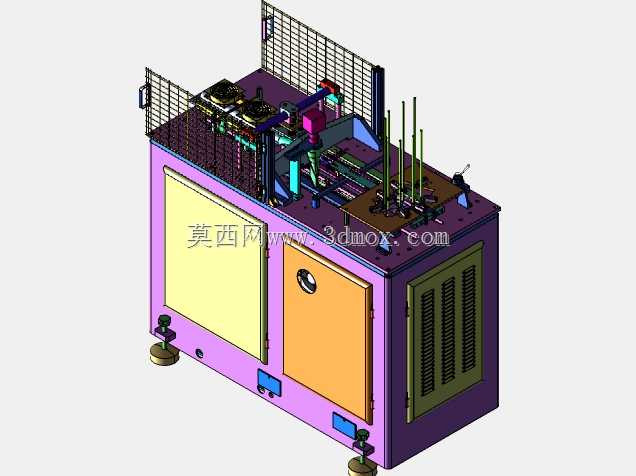

　　这套设备主要面向食品包装、快消品供应链端的纸质杯具量产场景，适配冷饮杯、热饮杯、外卖打包杯等多规格瓦楞纸杯、单层淋膜纸杯的连续化生产工序，可直接对接前端原纸分切工位与后端成品计数装箱工位，打通从杯坯成型到成品输出的全流程作业链路，替代传统单机分散作业模式下的人工转运、工位衔接等待损耗，适配中小批量定制订单与规模化量产订单的柔性切换需求。从实际产线布局来看，设备整体采用模块化分区设计，主体承载框架采用工业铝型材拼接搭建，各功能单元通过螺栓定位锁紧，预留足够的维护拆装空间，底部配置可调式支撑脚杯，可适配车间地面±15mm的平整度偏差，安装时无需额外预埋地脚螺栓，整体占地边界控制在长2.8m、宽1.6m、高1.9m范围内，

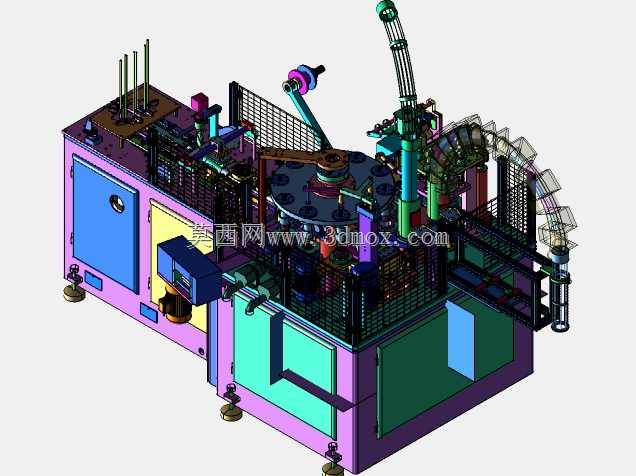

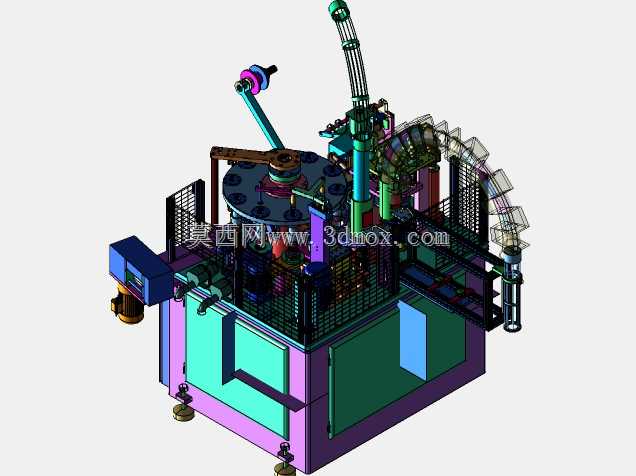

　　可适配常规层高3m以上的标准工业厂房布局，对接车间现有压缩空气管路与380V工业供电即可完成调试投产。核心功能单元覆盖纸杯生产全工序：首先是杯坯送料工位，采用真空吸附式取料结构，配合可调式定位挡块，可适配150-350g/㎡范围内的淋膜纸、瓦楞复合纸材，取料频率可根据产线节拍在30-60次/分钟区间无级调节，避免传统机械爪取料易造成的纸材折痕、表面刮损问题；随后是杯身成型工位，采用热压合与超声波焊接结合的封边结构，封边宽度可根据纸杯壁厚在3-8mm区间调整，封边位置的压合压力通过调压阀精准控制，避免压力过大造成的纸材压穿、或压力不足导致的封边漏液问题，成型后的杯身通过转盘式分度结构传递至下一工位，转盘采用凸轮分割器驱动，

　　工位重复定位精度控制在±0.1mm以内，保证各工序对接的同轴度偏差在允许范围内。杯底压合工位采用自适应模头设计，可根据不同规格纸杯的杯底直径快速更换模头配件，单款模头更换时间控制在15分钟以内，压合过程中配置预压、保压两段式压力曲线，保压时长可根据纸材特性在0.2-1s区间调整，保证杯底与杯身结合处的密封性满足盛液测试要求，避免成品出现渗漏问题。完成主体成型的纸杯会传递至滚花工位，对杯口位置做卷边滚压处理，滚花轮采用硬质合金材质制作，表面做镜面抛光处理，滚压后的杯口卷边圆润无毛刺，卷边直径偏差控制在±0.2mm以内，既保证使用者饮用时的触感舒适度，也能适配后续配套杯盖的扣合精度要求。成品输出工位配置负压除尘与不良品剔除结构，

　　通过视觉传感器检测封边完整性、杯底压合质量，检测到不良品时通过气动拨杆自动剔除至不良品收集箱，合格成品则通过输送带有序输出至后续计数装箱工位，检测准确率可达到99.5%以上，减少人工质检的工作量。设计过程中充分考虑了日常运维的便利性，所有传动部位的轴承、导杆均配置集中注油点，运维人员无需拆解设备护罩即可完成定期润滑保养；电气控制单元独立布置在设备侧方的密封电控柜内，柜内配置散热风扇与防尘滤网，可适配车间多尘、温湿度波动的作业环境，线路采用线槽规整排布，每个接线端子都做清晰的线号标识，故障排查时可快速定位对应线路；设备的运动部位全部配置透明亚克力安全护罩，护罩配置安全联锁开关，护罩开启时设备自动停止运行，避免作业人员误触运动部件造成安全事故，符合工业设备的安全防护规范。针对不同客户的定制化需求，设备预留了多个拓展接口，可根据需求加装印刷工位、压纹工位、杯套贴合工位，实现带定制图案、加厚隔热层的高端纸杯生产，无需对主体框架做大规模改动，降低产线升级改造成本。各功能单元的动力源采用独立伺服电机驱动，相比传统的单电机集中传动结构，可单独调整每个工位的运行速度，在更换不同规格产品时，仅需在触控屏上调用对应参数配方即可完成参数切换，无需反复手动调整机械结构，大幅缩短换型调试的时间，适配当下快消品行业多SKU、小批量的订单生产趋势。
