卡尔顿巴达克纸箱杯自动化生产设备结构

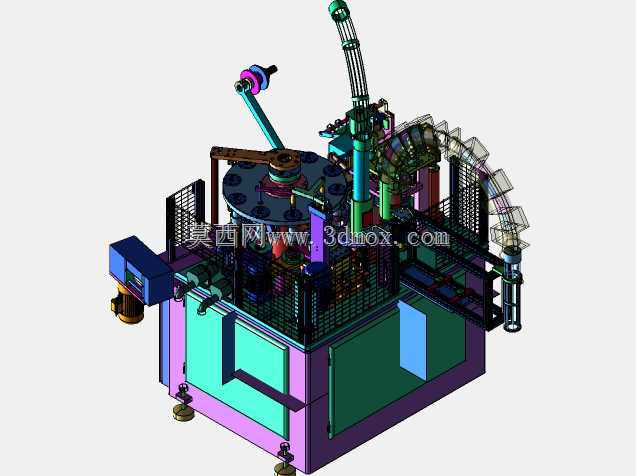

　　保证每个工位的作业位置偏差不超过0.2mm，避免涂胶偏移、压合错位等常见工艺缺陷。设备底部采用型钢焊接框架作为承载基体，框架底部配置可调式减震脚杯，可根据车间地面平整度调整设备水平度，调整行程范围为0-30mm，安装时无需额外预制预埋地脚，可直接在硬化水泥地面完成部署，设备整体占地边界控制在长2400mm、宽1800mm、高1600mm范围内，预留的操作维护通道宽度不小于800mm即可满足日常检修、易损件更换的空间需求。上料机构采用真空吸料配合分纸齿结构，可将堆叠放置的纸杯扇形片逐张分离并输送至转盘定位工装，吸料头采用食品级硅胶材质，避免对纸面造成划伤或污染，分纸齿的间隙可根据纸张厚度在0.1mm-0.8mm范围内调整，这套设备面向纸质杯类包装制品的规模化量产场景，主要部署在快消品包装配套生产车间，衔接上游原纸分切工序与下游成品装箱码垛环节，可独立完成纸杯坯料的上料、涂胶、卷边、压合、定型、检测全流程作业，替代传统多工位分散排布的人工辅助生产模式，适配食品级包装用纸、淋膜纸等多种常见纸杯原材料的加工需求，单条产线可覆盖6盎司到16盎司常规规格纸杯的连续生产，无需大规模更换核心工装即可完成规格切换。从整体结构布局来看，设备采用模块化分区设计，核心作业转盘设置在设备中部区域，周边环绕布置上料机构、涂胶组件、卷边成型工位、底部压合单元、成品出料拨叉，各工位通过间歇式分度转盘实现工件的精准转序，转盘的分度精度控制在±0.1°范围内，

　　适配180g/㎡到300g/㎡不同克重的原纸材料。涂胶工位采用滚轮式涂胶结构，胶量可通过调节刮胶板与涂胶轮的间隙实现精准控制，涂胶宽度可根据纸杯规格更换对应尺寸的涂胶轮，涂胶区域的边缘偏差控制在0.5mm以内，既保证粘接强度足够，又避免溢胶污染成品外观。卷边与底部压合工位采用凸轮驱动的机械压头结构，压合行程、保压时间可根据工艺需求调整，压头表面做特氟龙防粘处理，避免纸张粘接在压头上造成连续生产故障，工位旁设置的检测传感器可实时监测工件是否到位、涂胶是否合格，检测到不合格品时会在出料工位直接将其吹入废料收集盒，避免不合格品流入下游工序。设备的传动系统集中布置在机架下部的封闭腔体内，主传动采用伺服电机配合精密凸轮分割器驱动转盘转动，

　　各辅助工位的动作通过凸轮连杆机构与主传动实现机械同步，无需复杂的多轴协同控制程序即可保证全工位动作时序精准匹配，降低电气系统故障概率，同时也方便后期维护人员快速排查故障点。设备的外围护板采用可快速拆卸的铝型材框架搭配透明亚克力板，既可以在生产时隔离运动部件保障操作安全，又能直接观察内部各工位的运行状态，护板上预留的检修口对应易损件更换位置，日常更换涂胶轮、吸料头等易损件时无需完全拆除护板，可大幅缩短停机维护时间。气路系统的电磁阀、调压阀集中布置在设备侧部的安装板上，每个工位的气压可独立调节，气路入口配置三联件实现过滤、调压、油雾润滑功能，保证气动元件的使用寿命。电路走线全部采用线槽封闭布置，强弱电线路分离排布，避免信号干扰，

　　操作面板设置在设备出料侧的斜面上，高度距离地面1200mm，符合人体工程学操作高度，操作人员站立即可完成参数调整、启停控制等操作。在设计阶段充分考虑了量产场景下的连续运行稳定性，所有与工件接触的零部件都采用防锈、防污染的材质，运动摩擦副都配置了自动润滑点位，可按照设定周期自动加注润滑脂，减少人工保养频次。设备的出料端可直接对接成品输送线，将成型完成的纸杯自动输送到后续的计数、装箱工位，实现全流程无人化连续生产，相比传统的半自动纸杯生产设备，这套结构的生产节拍可稳定在每分钟80-120只，成品合格率可稳定保持在98%以上，大幅降低生产过程中的人工成本与原材料损耗。针对不同客户的场地布局需求，设备的出料方向可根据车间实际排布调整为左侧出料或右侧出料，无需改动核心传动结构，仅需调整出料拨叉与输送带的安装位置即可完成适配，灵活适配不同规模生产车间的产线布局规划。
